CADprofi Mechanical

Program wspomagający tworzenie projektów mechanicznych i konstrukcyjnych w 2D. Aplikacja odznacza się wyjątkowo obszernym zestawem części znormalizowanych przygotowanych w oparciu o krajowe i międzynarodowe normy. Możliwe jest także rysowanie i edycja schematów technologicznych oraz układów hydraulicznych i pneumatycznych.



Moduł CADprofi Mechanical można kupić pojedynczo lub w pełnym pakiecie CADprofi Suite, który zawiera wszystkie 4 moduły CADprofi za 50% ceny.

Najważniejsze cechy i funkcje

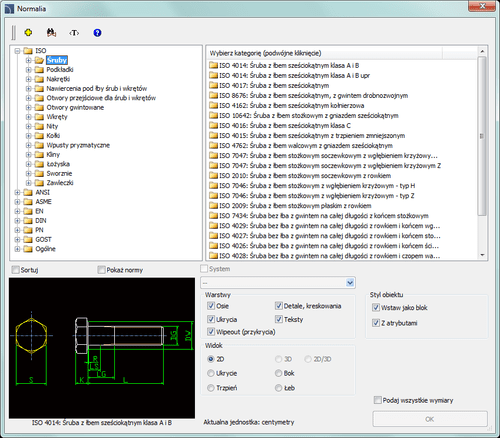

  • Bogaty zestaw parametrycznych normaliów i części złacznych przygotowanych na podstawie krajowych i międzynarodowych norm (np. ISO, ANSI, ASME, EN, DIN, PN, IS, JIS, GOST), w tym: śruby, wkręty, podkładki, nakrętki, nity, kołki, otwory, wpusty, kliny, sworznie, zawleczki, łożyska, smarowniczki, sworznie, pierścienie i wiele innych. Dodatkowo program pozwala na sortowanie obiektów i symboli według norm.

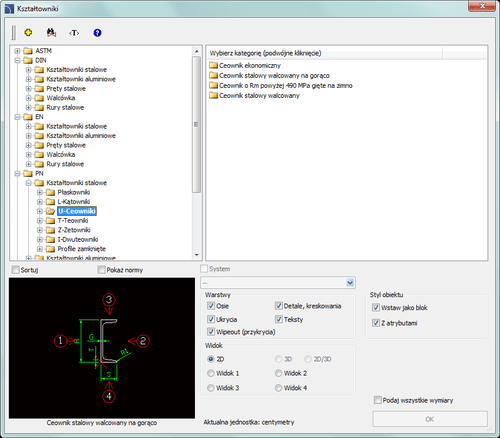

  • Kształtowniki oraz profile stalowe i aluminiowe: kątowniki, ceowniki, teowniki, płaskowniki, profile zamknięte, pręty, rury i inne. W kształtownikach istnieje możliwość określania materiału (rodzaju stali).

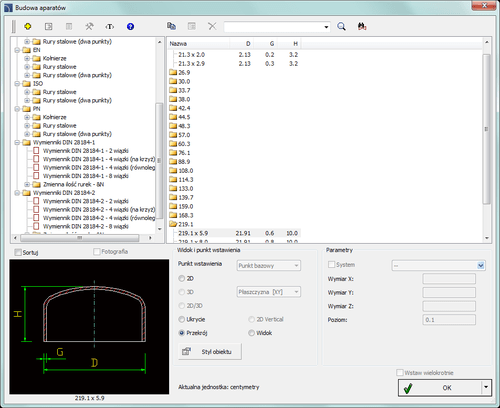

  • Elementy do projektowania aparatów, w tym płaszcze i dennice aparatów, rury stalowe i złączki (kolanka, trójniki, redukcje itp.). Możliwe jest rysowanie rurociągów z automatycznym wstawianiem kolanek oraz automatyczne łączenie rur za pomocą różnych złączek.
  • Procedury do obliczania powierzchni wymiany ciepła oraz różnych układów wiązek rur w wymiennikach ciepła.
  • Dynamiczne skalowanie części przy wstawianiu ich do rysunku lub przy edycji projektu. Pozwala to na automatyczny wybór wielkości elementu bezpośrednio w rysunku (np. wybór śrub o długości dopasowanej do grubości łączonych elementów).
  • Polecenie Szybka edycja (QED) umożliwiające przeprowadzenie różnych operacji edycyjnych, w tym: edycję obiektów, edycję atrybutów i wstawienie opisów, lustro, skala, kopiowanie, obrót, usuń, przesuń, wstaw alternatywny widok.
  • Uniwersalne polecenia edycyjne pozwalające na odwracanie elementów, wydłużanie profili stalowych itp.
  • Dla wszystkich części dostępne są różne widoki dostosowane do tworzenia różnych projektów (np. widoki z przodu, z boku, widok przekroju i inne). Możliwe jest także określenie stylu i stopnia uszczegółowienia elementów, pozwalające na wstawianie części z detalami, osiami, kreskowaniem itp.

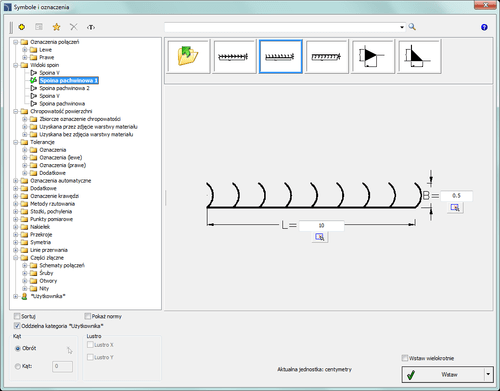

  • System dowolnie konfigurowanych oznaczeń spawów, oznaczeń tolerancji, krawędzi, chropowatości powierzchni i inne. Wstawianie widoków spoin (spoiny V, spoiny pachwinowe) z możliwością określania własnych wymiarów.

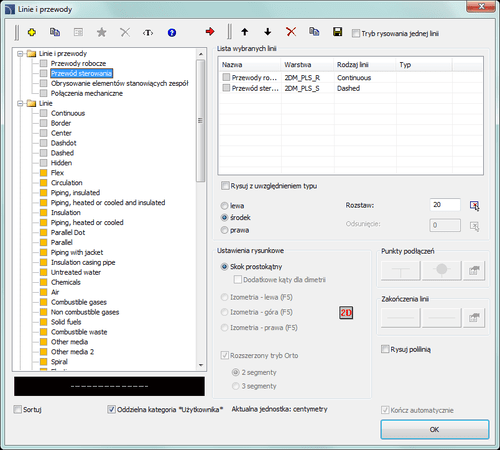

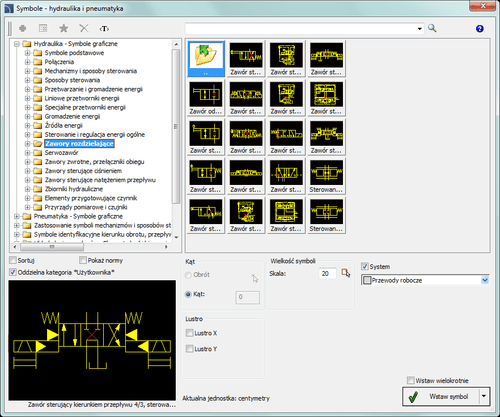

  • Wygodne projektowanie schematów instalacji hydraulicznych i pneumatycznych z wykorzystaniem inteligentnych symboli, przewodów oraz funkcji edycyjnych.
  • Dodatkowe narzędzia rysunkowe znacznie ułatwiające tworzenie rysunków technicznych (oś symetrii, osie okręgu, znacznik środka, dwusieczna kąta i inne). Funkcja wykrycia wszystkich okręgów znajdujące się w wybranym bloku i automatyczne wstawienie w nie osi okręgu lub znaczników środka.
  • Naturalne projektowanie zgodne z wymaganiami i przyzwyczajeniami projektantów.
  • Wybór jednostek projektowania (w tym jednostki metryczne i imperialne).
  • Narzędzia do pełnego opisywania i detalowania projektów.
  • Błyskawiczna edycja parametrów technicznych elementów oraz opisywania z wykorzystaniem uniwersalnych symboli pobierających dowolne dane od opisywanych obiektów.
  • System automatycznego numerowania i klasyfikowania obiektów.
  • System szybkiego wyszukiwania produktów w bazach danych.
  • Możliwość filtrowania obiektów, np. według wymiarów lub nazw. Filtr może obowiązywać w całej bibliotece, dzięki czemu znacznie łatwiej można wybierać różne elementy potrzebne przy projektowaniu danego podzespołu - np. wybór śrub, podkładek i nakrętek o określonej średnicy.
  • Możliwość importowania oraz dodawania do programu własnych symboli lub obiektów.
  • Automatyczne zarządzanie warstwami oraz gotowe style wydruku pozwalające na uzyskiwanie wydruków z predefiniowanymi grubościami linii, kolorami itd. Zarządzanie warstwami w oparciu o Open BIM (klasyfikacja IFC). Dodatkowy standard warstw "CADprofi Plus", w którym obiekty i symbole są wstawiane na oddzielnych warstwach.
  • Możliwość definiowania list „ulubionych”, które powalają na pracę według własnych przyzwyczajeń i preferencji.
  • Opcja "Kopiowania do kategorii użytkownika" daje możliwość rozbudowywania baz danych o własne produkty, które mogą być dowolnie edytowane i zapisywane. Możliwe jest określanie dowolnych wymiarów oraz parametrów technicznych dla wszystkich elementów użytkownika.
  • Możliwość wprowadzania własnych tłumaczeń lub zmiana terminologii używanej w programie.
  • Inteligentne wstawianie obiektów z możliwością ich przyłączania do innych obiektów w technologii „one-click”.
  • Inteligentne polecenia umożliwiające przeprowadzanie błyskawicznych operacji edycyjnych na symbolach i obiektach bezpośrednio w rysunku.
  • Możliwość tworzenia dowolnych diagramów, schematów blokowych, schematów technologicznych i funkcyjnych oraz algorytmów.
  • Możliwość tworzenia zestawień i specyfikacji z funkcją wydruku lub eksportu danych do wielu formatów m.in. pdf, rtf (doc), xls, xml, csv, html i innych.
  • Automatyczne tworzenie graficznych legend.
  • Kontekstowa pomoc on-line z wieloma ilustracjami i przykładami wideo, które dokładnie wyjaśniają sposób używania programu.
  • System aktualizacji on-line

CADprofi OEM

  • Dostęp do bibliotek znanych producentów elektrotechnicznych oraz HVAC & Piping (instalacje rurowe i wentylacyjne).

CP-Symbols

  • Zbiór symboli CAD z różnych branż.
  • Możliwośc zakupu wybranej biblioteki, serii branżowej lub kompletu (Suite).
  • Zgodność z najnowszymi programami CAD
  • Możliwość tworzenia zestawień.

CADprofi

  • Kompleksowy program wspomagający projektowanie.
  • Dostęp do bibliotek znanych producentów.
  • Rozszerzona zawartość bibliotek symboli i parametrycznych obiektów z wielu norm.
  • Zaawansowany edytor schematów i diagramów.
  • Możliwość samodzielnej rozbudowy baz danych.
  • Narzędzia do pełnego opisywania projektów.
  • Zgodność z najnowszymi programami CAD.
  • Rozszerzony kreator zestawień.
  • Dodatkowe polecenia edycyjne.
Otwórz porównanie CADprofi i CP-Symbols      Sprawdź jakie są dostępne rodzaje licencji

Zobacz poradniki wideo!

Wideo pokazuje jak wydajnie można tworzyć projekty z wykorzystaniem nakładki CADprofi Mechanical. Po obejrzeniu tych filmów w dalszym ciągu możesz "ręcznie" rysować w swoim podstawowym programie CAD. Tylko, czy na pewno nadal będziesz tak chciał?

Kilkaset norm

Program CADprofi Mechanical odznacza się wyjątkowo obszernym zestawem normaliów, części złącznych, elementów hydrauliki i pneumatyki, kształtowników stalowych, wyrobów hutniczych, oznaczeń i innych elementów opracowanych na podstawie krajowych i międzynarodowych norm.

Wielojęzyczność

Oparty o Unicode interfejs użytkownika jest dostępny w 25 językach, m.in.: w polskim, angielskim, bułgarskim, chińskim (simplified), chorwackim, czeskim, duńskim, fińskim, francuskim, greckim, hiszpańskim, holenderskim, japońskim, koreańskim, niemieckim, portugalskim, rosyjskim, rumuńskim, serbskim, słoweńskim, szwedzkim, tureckim, ukraińskim, węgierskim i włoskim.

Język można łatwo zmienić w programie konfiguracyjnym.

Łatwość użycia

CADprofi jest profesjonalną nakładką CAD znacznie przyspieszającą pracę projektanta. Program zawiera intuicyjny, czytelny interfejs użytkownika, który pozwala na rozpoczęcie pracy bez intensywnego szkolenia. Dzięki temu CADprofi jest chętnie używany zarówno przez architektów i inżynierów, jak i przez innych użytkowników, którzy nie codziennie pracują z rysunkami CAD.

Maksymalna zgodność

Nasze programy są wykorzystywane przez dziesiątki tysięcy użytkowników na całym świecie. Dlatego przy rozwoju programu zwracamy szczególną uwagę na jego pełną zgodność z innymi programami CAD. Automatyczny konfigurator zapewnia optymalne dopasowanie aplikacji do znalezionego środowiska niezależnie od wybranego przez użytkownika programu bazowego (AutoCAD, ARES, Bricscad, GstarCAD, progeCAD, ZWCAD i inne). Rysunki tworzone w naszych programach są w pełni zgodne z formatami DWG i DXF i mogą być edytowane w dowolnym systemie CAD bez konieczności używania naszej aplikacji. System automatycznych aktualizacji przez Internet umożliwia każdemu użytkownikowi łatwe korzystanie z najnowszych funkcji.

Pełna funkcjonalność

CADprofi składa się z kilku modułów, dzięki czemu biura wielobranżowe mogą stosować spójny system wspomagania projektowania i koordynacji branż. Każdy moduł jest w pełni kompatybilny z pozostałymi i może być instalowany oddzielnie lub w dowolnej kombinacji z innymi:

CADprofi jest rozwijany głównie do pracy w 2D oraz do tworzenia schematów izometrycznych. Jednak dzięki ciągle rozbudowywanym trójwymiarowym bibliotekom urządzeń wiodących producentów nadaje się on również doskonale do wspomagania projektowania w 3D. Program zawiera bogaty zestaw funkcji do wykorzystania na każdym etapie tworzenia rysunku, począwszy od automatycznego opisywania i numerowania wstawionych obiektów aż po tworzenie specyfikacji i przekazywanie danych w wielu formatach nadających się do dalszego wykorzystania (np. RTF, XLS, XML i innych).
