CADprofi 2026.07

Informujemy, że dostępna jest nowa wersja oprogramowania CADprofi 2026.07. Spis najważniejszych nowości w CADprofi 2026.07:

✓ CADprofi Electrical – polecenie „Symbole – instalacje niskoprądowe”

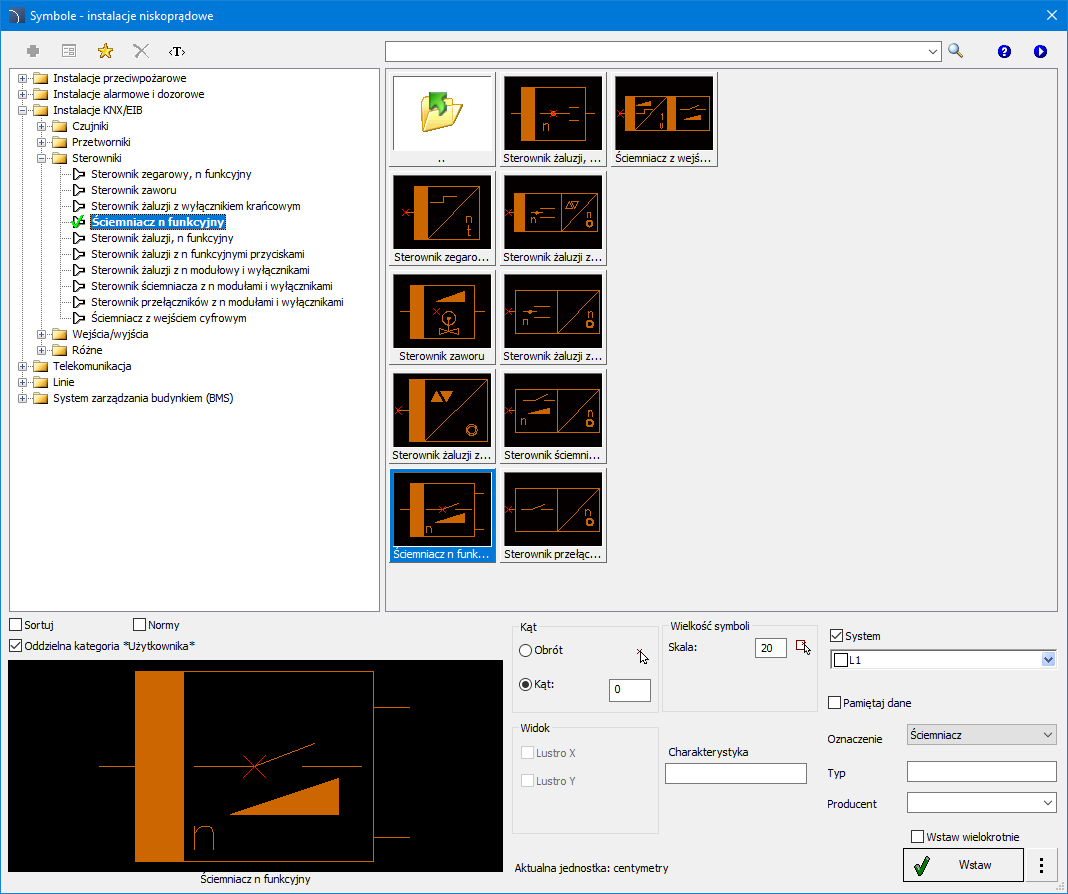

Symbole instalacji niskoprądowych zostały wydzielone do oddzielnego polecenia. Zmiana ta zapewnia lepszą widoczność bibliotek oraz szybszy dostęp do potrzebnych elementów.

Dedykowane polecenie zawiera symbole:
  • przeciwpożarowe (PPOŻ),
  • alarmowe i dozorowe (SSWiN, CCTV),
  • inteligentnego budynku (KNX/EIB, BMS),
  • telekomunikacyjne

✓ CADprofi Electrical – polecenie "Obiekty – instalacje niskoprądowe"

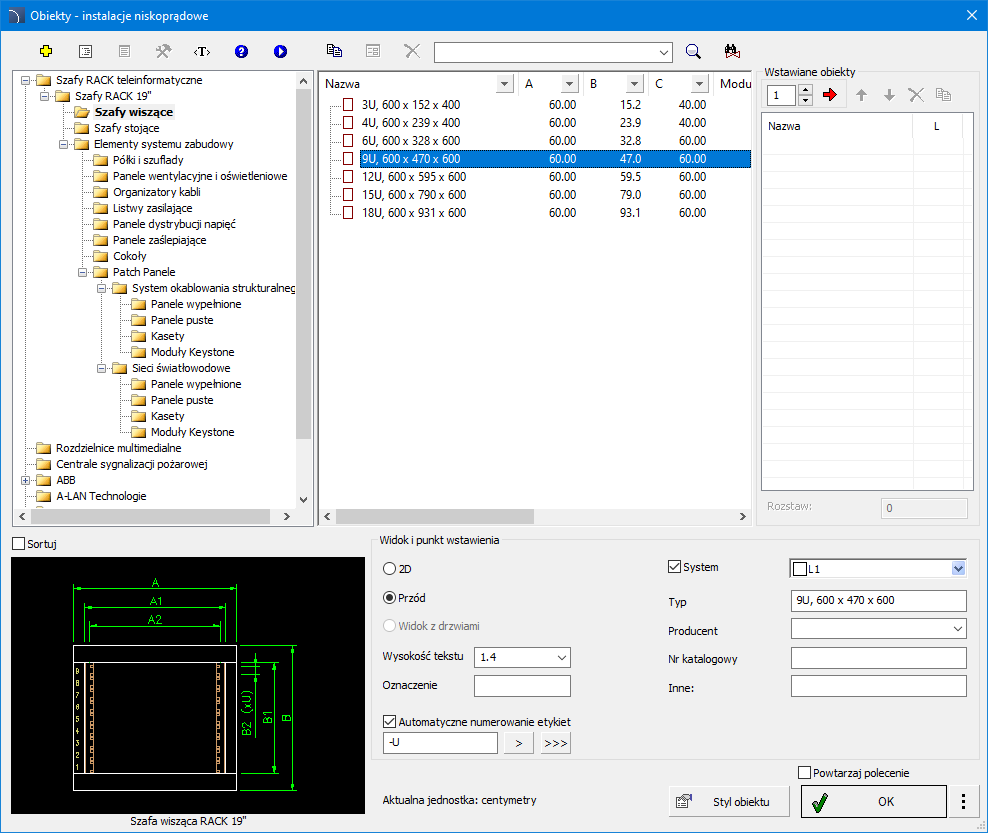

Wszystkie widoki aparatury i szaf niskoprądowych znajdziesz teraz w poleceniu Obiekty - instalacje niskoprądowe .

W skład biblioteki wchodzą m.in.:
  • szafy teleinformatyczne RACK (stojące i wiszące) wraz z osprzętem,
  • rozdzielacze multimedialne,
  • centrale sygnalizacji pożarowej.

Wyodrębnienie tego polecenia pozwala na znacznie szybszą nawigację i natychmiastowe odnalezienie potrzebnych elementów.

✓ CADprofi Electrical – rozszerzenie funkcjonalności "Dobór obudowy"

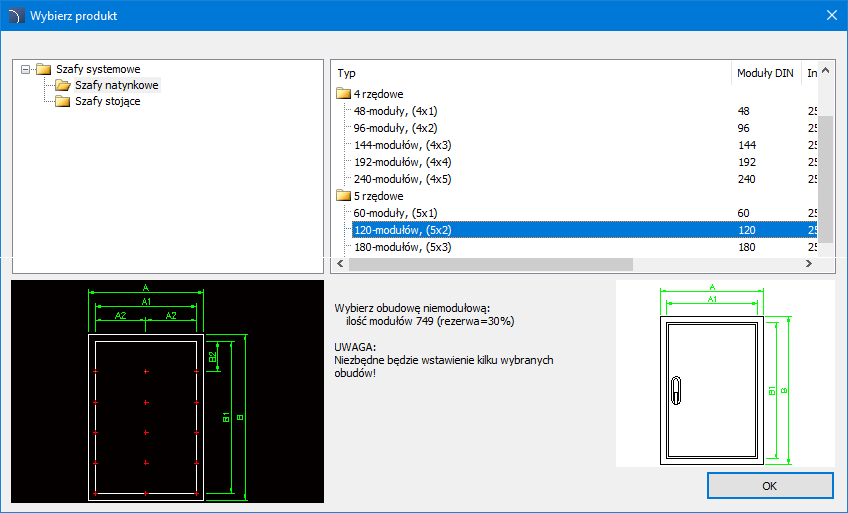

W poleceniu Rozdzielnice rozszerzona została funkcjonalność doboru obudów elektrycznych.

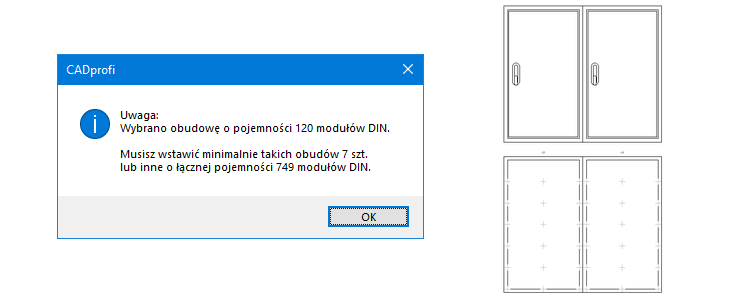

Mechanizm doboru wzbogacono o obsługę obudów szkieletowych (systemowych). Nowe rozwiązanie pozwala na łączenie pojedynczych jednostek w zaawansowane zestawy, co w praktyce:
  • umożliwia tworzenie zestawów składających się z kilku kompatybilnych obudów,
  • eliminuje błędy wynikające z niedoszacowania miejsca pod aparaty modułowe i przemysłowe,
  • zwiększa elastyczność projektowania oraz daje możliwość dopasowania odpowiedniego rodzaju obudów do rzeczywistych potrzeb instalacji.

✓ CADprofi Electrical – rozszerzenie polecenia "Systemy odgromowe"

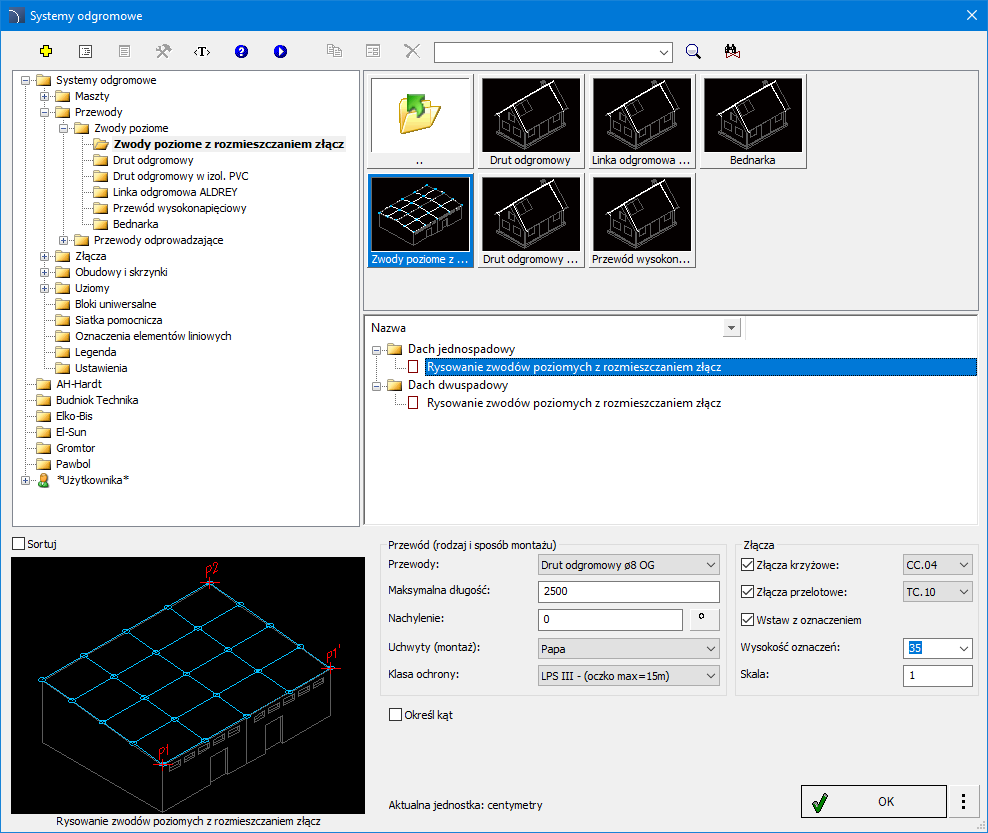

Polecenie "Systemy odgromowe" wzbogacono o funkcję dynamicznego rysowania zwodów poziomych z automatycznym rozmieszczeniem złączy.

Dla obiektów o nietypowej geometrii wprowadzono możliwość określenia kąta rysowania zwodów poprzez wskazanie kalenicy budynku i obszaru dachu. Pozwala to na znacznie szybsze i bardziej precyzyjne dopasowanie instalacji do rzeczywistego kształtu dachu.


✓ CADprofi HVAC & Piping – nowa wersja polecenia "Przybory sanitarne"

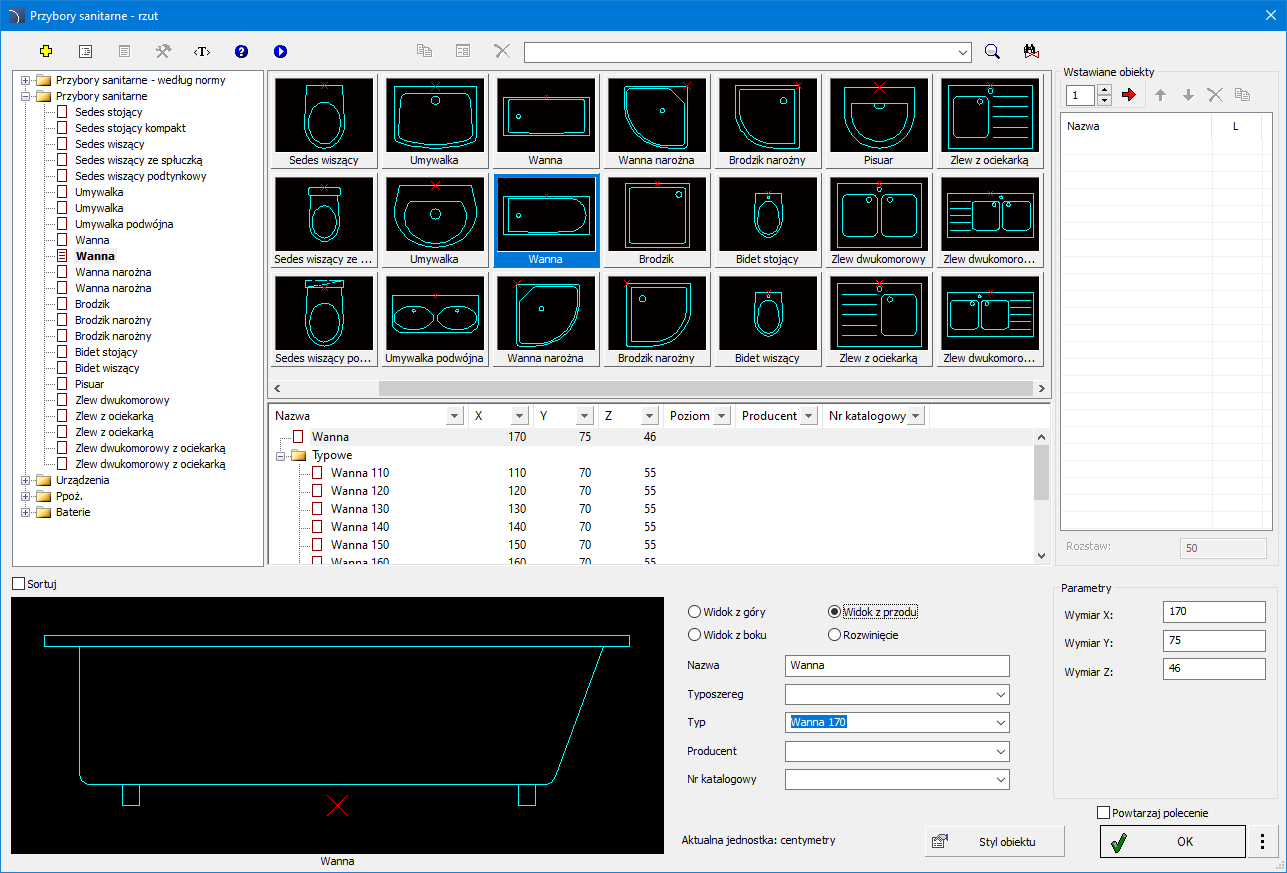

Polecenie Przybory sanitarne zostało oparte na oknie dialogowym posiadającym większą funkcjonalność.

Najważniejsze zmiany i nowe funkcje:
  • Dodatkowe widoki – możliwość wstawiania obiektów w rzucie (z góry) oraz w widokach z przodu i z boku.
  • Wstawianie z listy – opcja jednoczesnego wstawiania wielu obiektów z określonym rozstawem, co znacznie przyspiesza pracę.
  • Obiekty użytkownika – możliwość dodawania własnych elementów do biblioteki programu.
  • Symbole do rozwinięć – możliwość generowania symboli na bazie obiektów wstawionych wcześniej w rzucie.

Wszystkie obiekty zostały sparametryzowane, co pozwala na łatwą edycję ich wymiarów.
Przebudowane polecenie zapewnia większą elastyczność i usprawnia projektowanie.

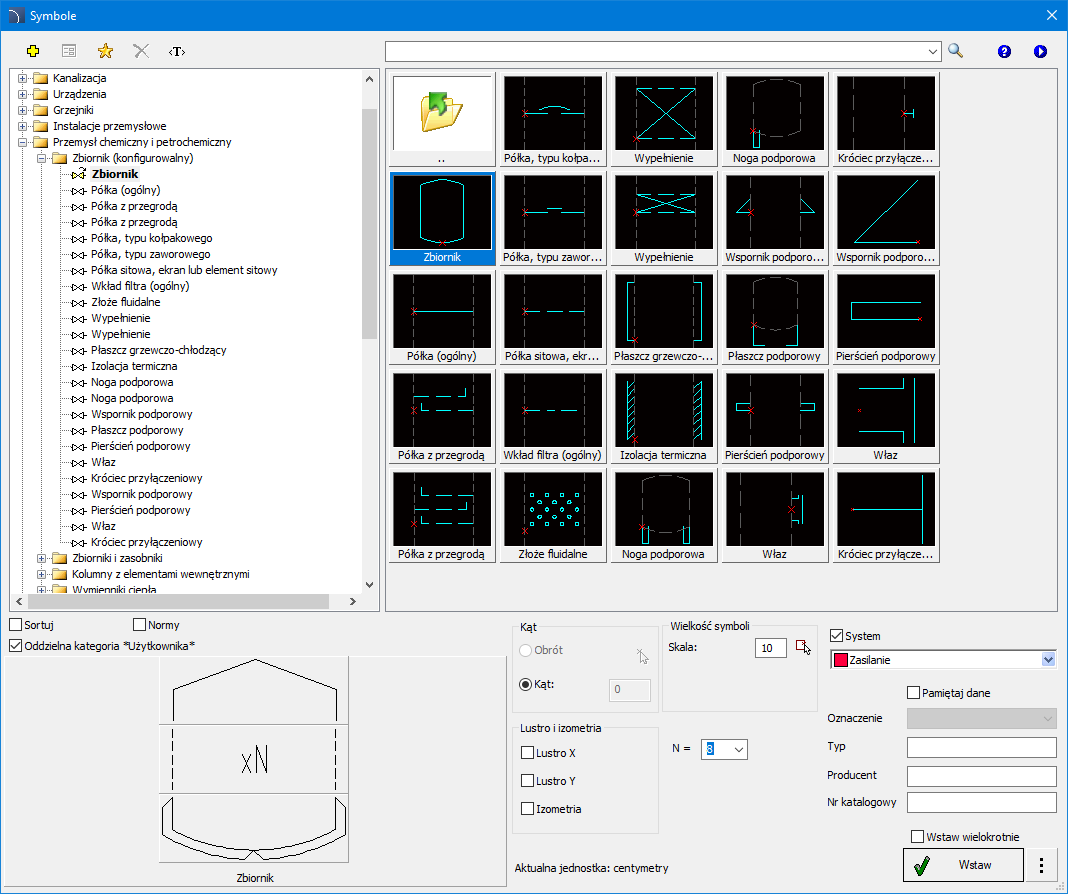

✓ CADprofi HVAC & Piping – biblioteka "Przemysł chemiczny i petrochemiczny"

Polecenie Symbole wzbogacono o bibliotekę opracowaną na podstawie normy ISO 10628-2. Zawiera ona obszerny zbiór symboli do tworzenia schematów procesowych (PFD/P&ID), w tym:
  • zbiorniki, zasobniki i separatory,
  • wymienniki ciepła, wytwornice pary oraz piece,
  • wieże chłodnicze i urządzenia do chłodzenia,
  • maszyny kruszące, mielące, mieszarki i ugniatarki,
  • sprężarki, pompy próżniowe oraz silniki,
  • zawory i armatura zabezpieczeniowa.

Unikalną funkcjonalnością programu jest możliwość konfigurowania zbiorników – użytkownik może dowolnie definiować ich kształt (dobór dennic) oraz wysokość (liczba sekcji). Dzięki wbudowanym konektorom, nowe symbole pozwalają na błyskawiczne i precyzyjne podłączanie przewodów.

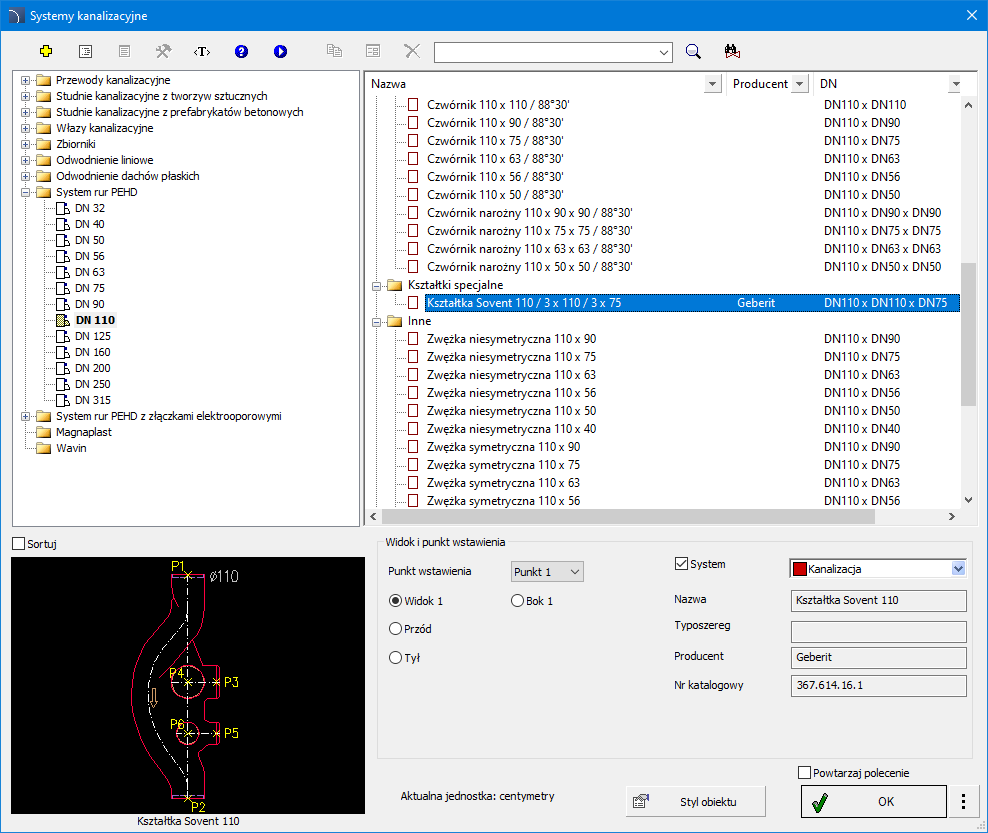

✓ CADprofi HVAC & Piping – kształtka specjalna "Sovent"

Do biblioteki Systemy kanalizacyjne  dodano kształtkę Sovent. Znajduje się ona w kategorii systemów rur PEHD (średnice DN110 i DN160).

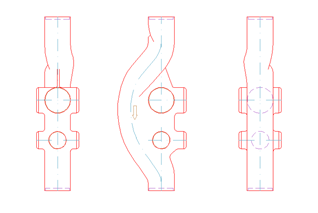

Przykładowe widoki kształtki:
Zastosowanie kształtki Sovent zapewnia wygodny punkt włączania podejść do pionu oraz skutecznie ogranicza ryzyko powstania podciśnienia w instalacji. Jest to kluczowe zwłaszcza w budynkach wielokondygnacyjnych.

✓ CADprofi OEM – aktualizacja biblioteki ABB

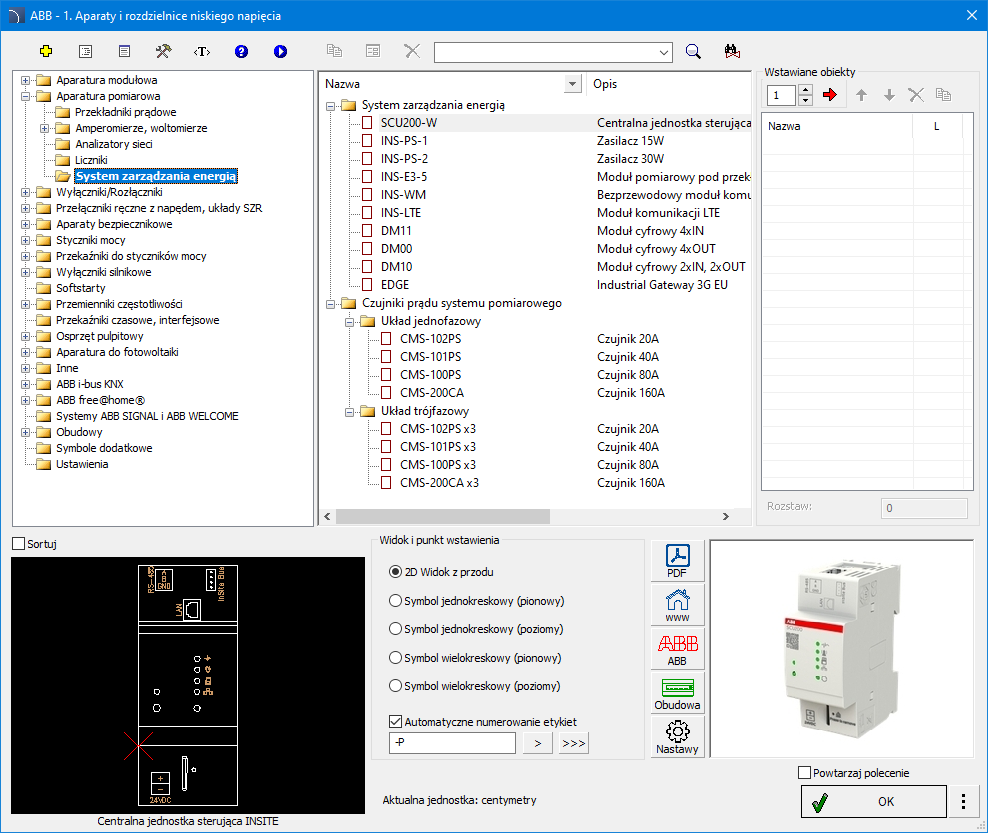

Biblioteka ABB dostępna w programie CADprofi została rozszerzona o produkty systemu ABB Ability, które stanowią nowoczesne rozwiązanie w obszarze cyfrowego zarządzania energią i monitoringu infrastruktury elektrycznej.

Nowa kategoria produktów zawiera m.in:
  • centralną jednostkę sterującą INSITE,
  • zasilacze,
  • moduł pomiarowy pod przekładniki CT,
  • bezprzewodowy moduł komunikacyjny M-bus,
  • moduł komunikacji LTE,
  • moduły cyfrowe,
  • industrial Gateway,
  • czujniki prądu systemu pomiarowego.

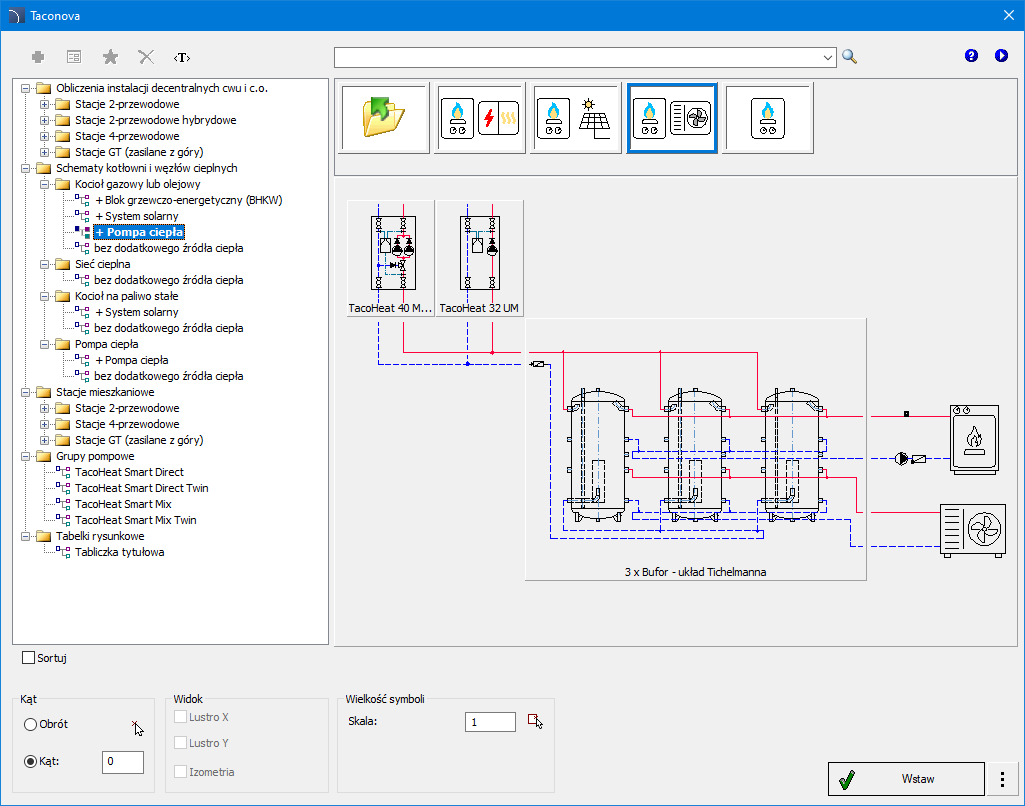

✓ CADprofi OEM – aktualizacja biblioteki Taconova

Biblioteka Taconova została wzbogacona o grupy pompowe oraz kreator schematów kotłowni i węzłów cieplnych. Narzędzie to pozwala na szybką konfigurację wariantów oraz dobór elementów składowych instalacji.

Funkcjonalność kreatora obejmuje:
  • wybór rodzaju źródła ciepła,
  • określenie liczby zbiorników buforowych (układ Tichelmanna),
  • dobór typu i liczby grup pompowych.

Kreator generuje schematy technologiczne, w pełni zgodne ze schematami aplikacyjnymi producenta.

✓ CADprofi OEM – aktualizacja biblioteki OBO Bettermann

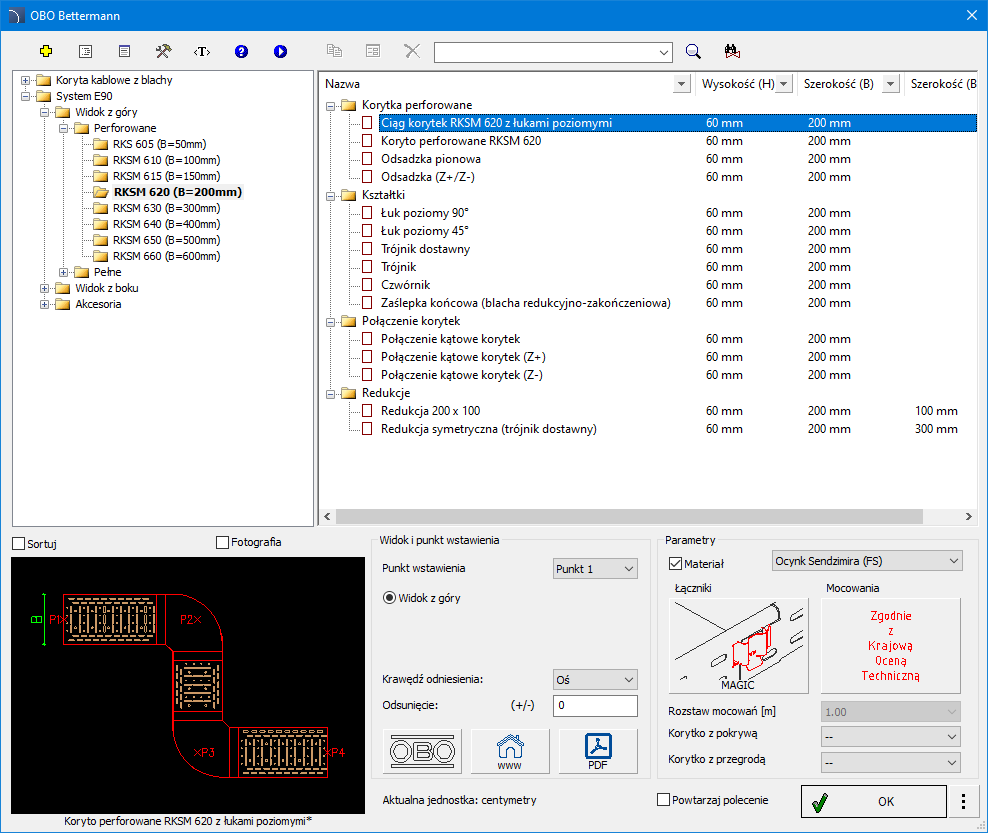

Biblioteka OBO Bettermann została rozszerzona o rozwiązania systemu E90, przeznaczone do projektowania tras kablowych o podwyższonej odporności ogniowej.

Elementy systemu E90 umożliwiają realizację projektów wymagających zachowania ciągłości dostaw energii oraz przesyłu sygnałów w warunkach pożaru. System obejmuje certyfikowane korytka zgodne z klasyfikacją E90.

Wprowadzenie tych komponentów pozwala na precyzyjne naniesienie tras kablowych bezpośrednio na plany instalacji elektrycznych i niskoprądowych, zgodnie z wymogami ochrony przeciwpożarowej.
