CADprofi 2026

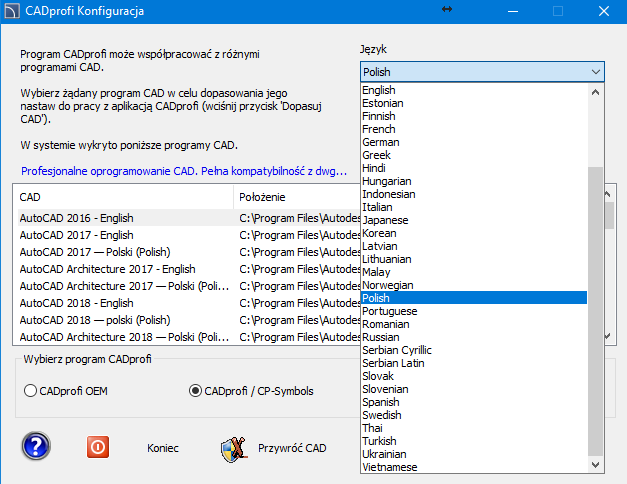

Program CADprofi wraz z bibliotekami producentów oraz Pomocą Online został rozszerzony o nowe wersje językowe, co usprawnia pracę projektantów na rynkach międzynarodowych.

CADprofi obsługuje teraz 35 języków, w tym m.in.: angielski, bułgarski, chiński, chorwacki, czeski, duński, estoński, fiński, francuski, grecki, hindi, hiszpański, holenderski, indonezyjski, japoński, koreański, malajski, niemiecki, norweski, litewski, łotewski, polski, portugalski, rosyjski, rumuński, serbski, słowacki, słoweński, szwedzki, tajski, turecki, ukraiński, węgierski, wietnamski oraz włoski.

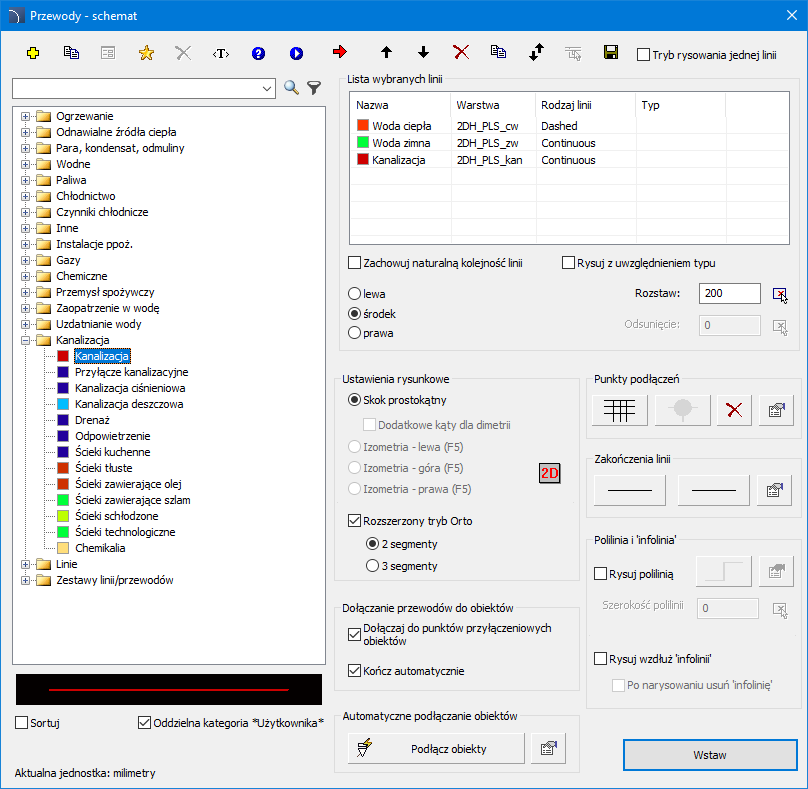

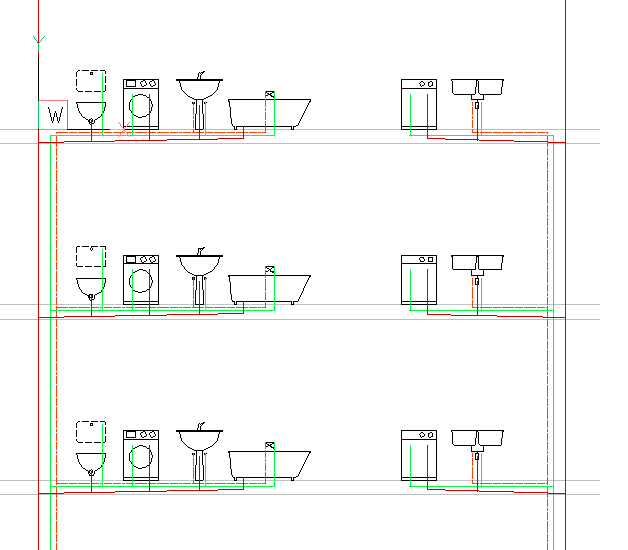

Do polecenia Przewody – schemat dodano nową funkcjonalność umożliwiającą pobieranie przewodów schematycznych bezpośrednio z rysunku.

Funkcja pozwala na wygodne wskazywanie przewodów na rysunku w celu dodania ich do listy przewodów, co ułatwia ich późniejsze wykorzystanie przez użytkownika w projekcie.

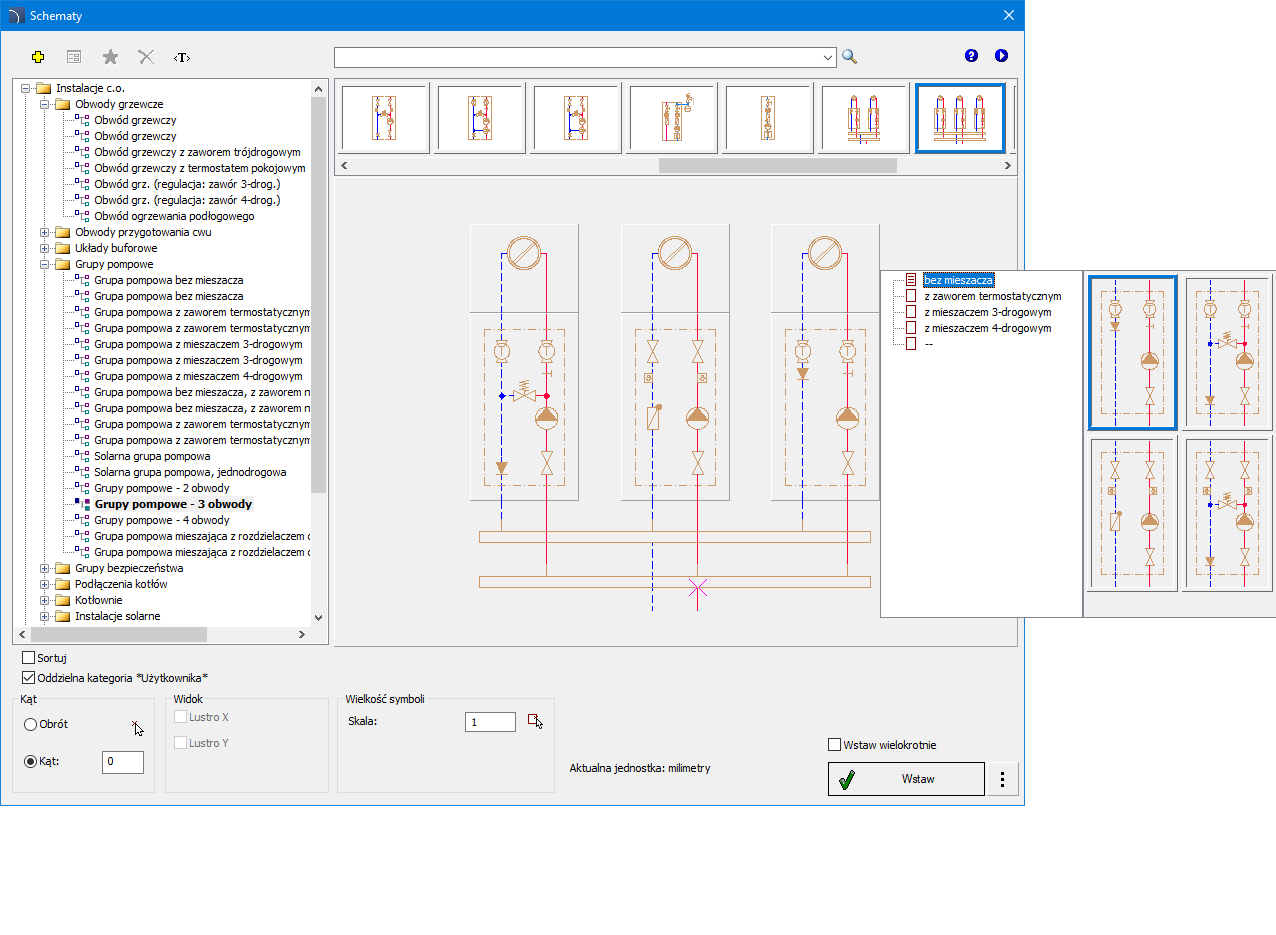

W poleceniu Schematy w kategorii „Instalacje c.o.” dodano wiele nowych predefiniowanych schematów grup pompowych, w tym:



Dodatkowo do programu dodano schemat kotłowni. Instalacja składa się z dwóch równolegle pracujących wymienników ciepła przeznaczonych do podgrzewania c.w.u. i c.o., zasilanych z sieci cieplnej. Układ obejmuje rozdzielacz, pompy cyrkulacyjne dla dwóch pionów instalacji c.o. oraz instalację sterującą.

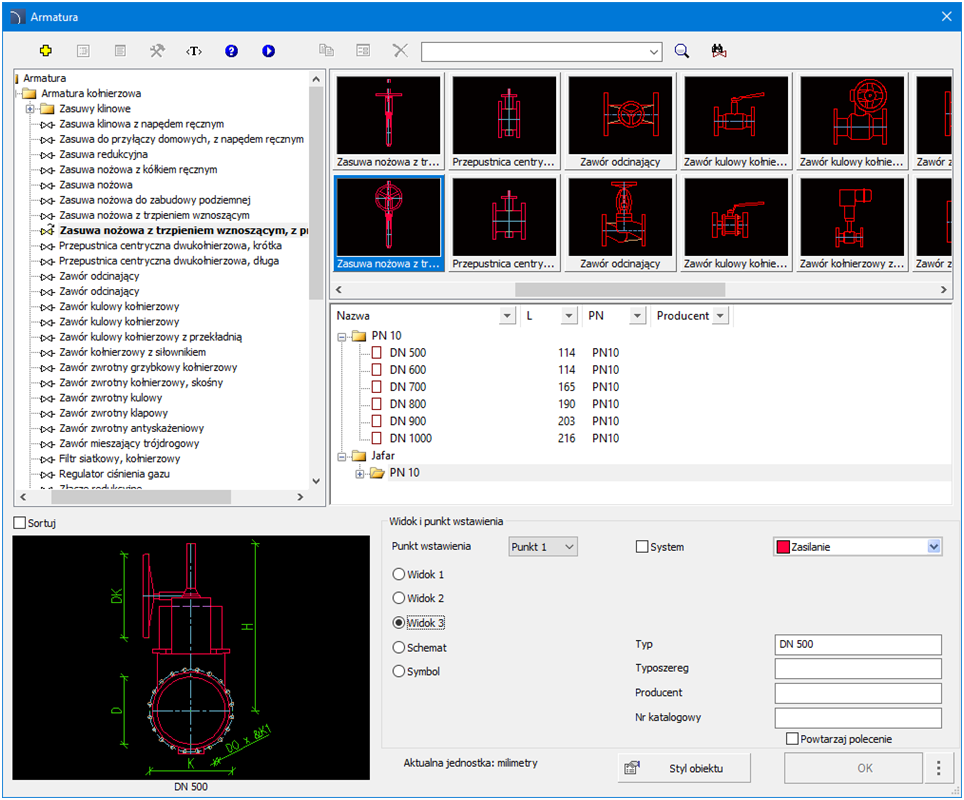

Polecenie Armatura zostało rozszerzone o nową grupę produktów – zasuwy nożowe. Do tej grupy dodano następujące obiekty:

• zasuwa nożowa;
• zasuwa nożowa z kółkiem ręcznym,
• zasuwa nożowa do zabudowy podziemnej,
• zasuwa nożowa z trzpieniem wznoszącym,
• zasuwa nożowa z trzpieniem wznoszącym,
  z przekładnią kątową.



Rozszerzona została również baza produktów o dwóch nowych producentów: AVK oraz Jafar.



Dodatkowo do polecenia Armatura  dodano możliwość płynnej regulacji napędów teleskopowych dla zasuw w wariantach:

• Z kółkiem ręcznym;
• Z obudową sztywną;
• Z obudową teleskopową.

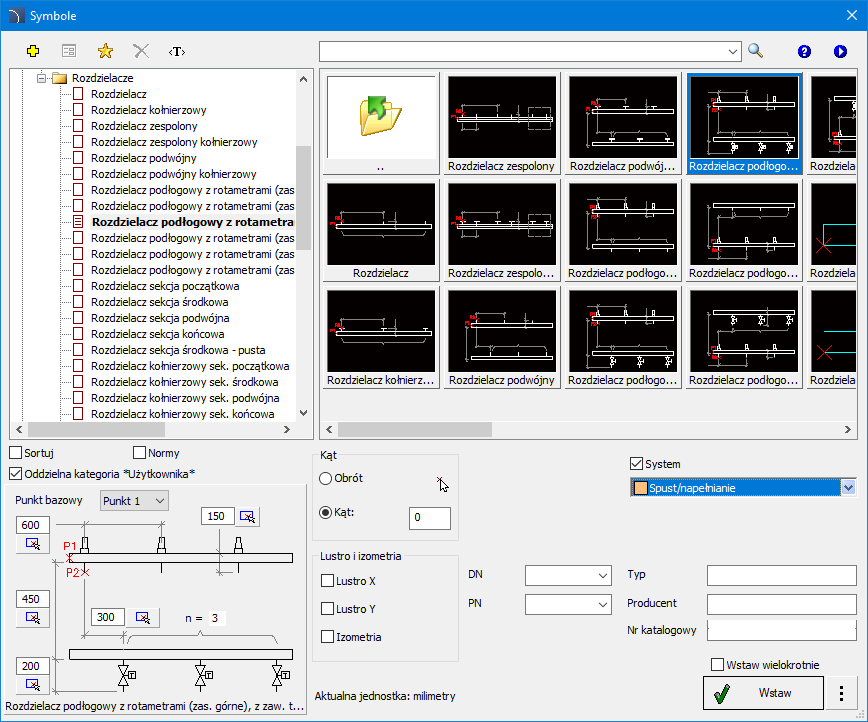

Do polecenia Symbole dodano konfigurowalne symbole rozdzielaczy podłogowych z różnym typem oprzyrządowania, w tym:

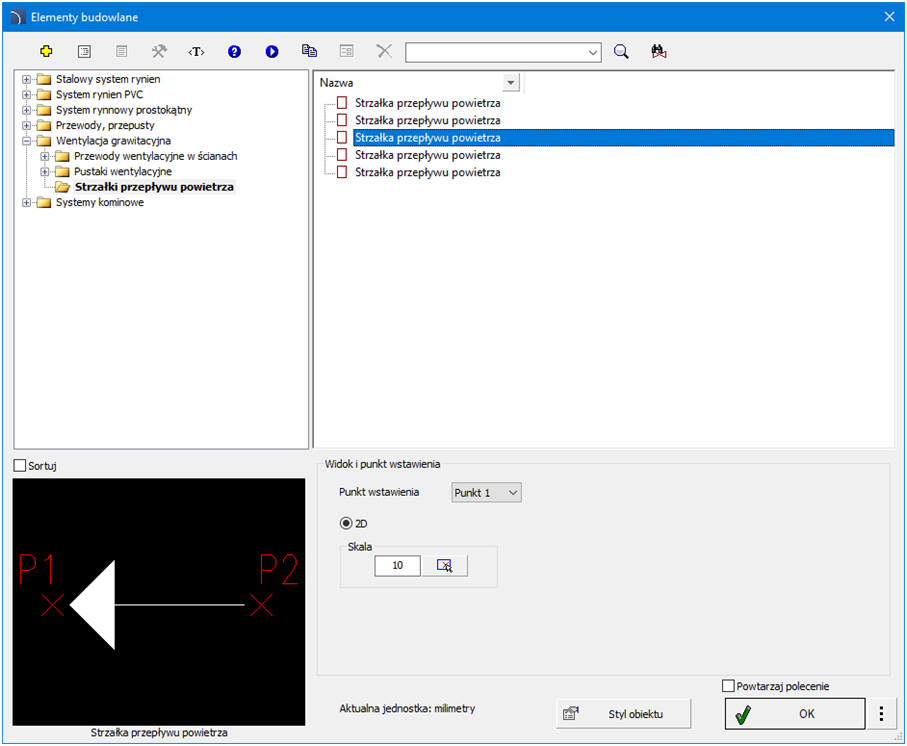

Do polecenia Elementy budowlane  programu CADprofi Architectural dodano symbole kierunku przepływu powietrza, które umożliwiają oznaczenie kierunku cyrkulacji w systemach wentylacji grawitacyjnej.



Nowe elementy ułatwiają czytelne przedstawienie schematów wentylacyjnych oraz zwiększają precyzję dokumentacji projektowej.

Polecenie Symbole ewakuacyjne, ppoż oraz inne w module CADprofi Architectural zostało zaktualizowane o nową bibliotekę symboli zgodnych z niemiecką normą DIN 14034-6, co zapewnia jeszcze większą zgodność projektów z aktualnymi wymaganiami europejskimi.

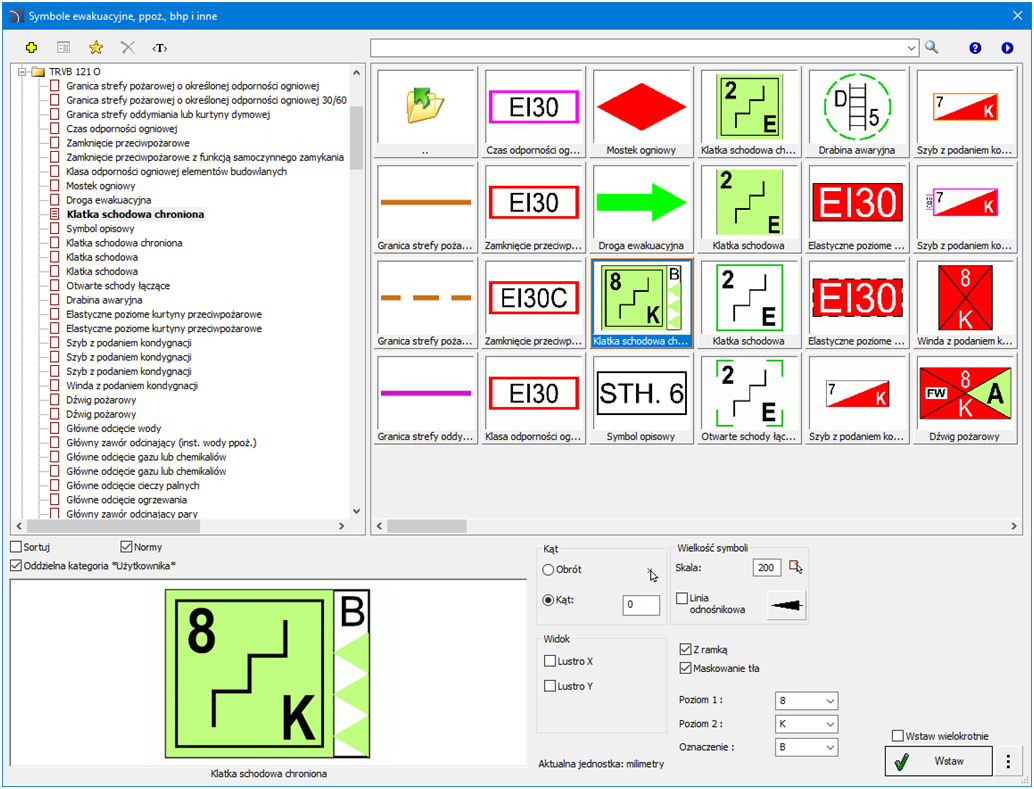

Dodatkowo zaktualizowano austriacką normę TRVB 121 O, dzięki czemu użytkownicy mogą tworzyć projekty przeciwpożarowe w pełni zgodne z austriackimi przepisami i standardami technicznymi.

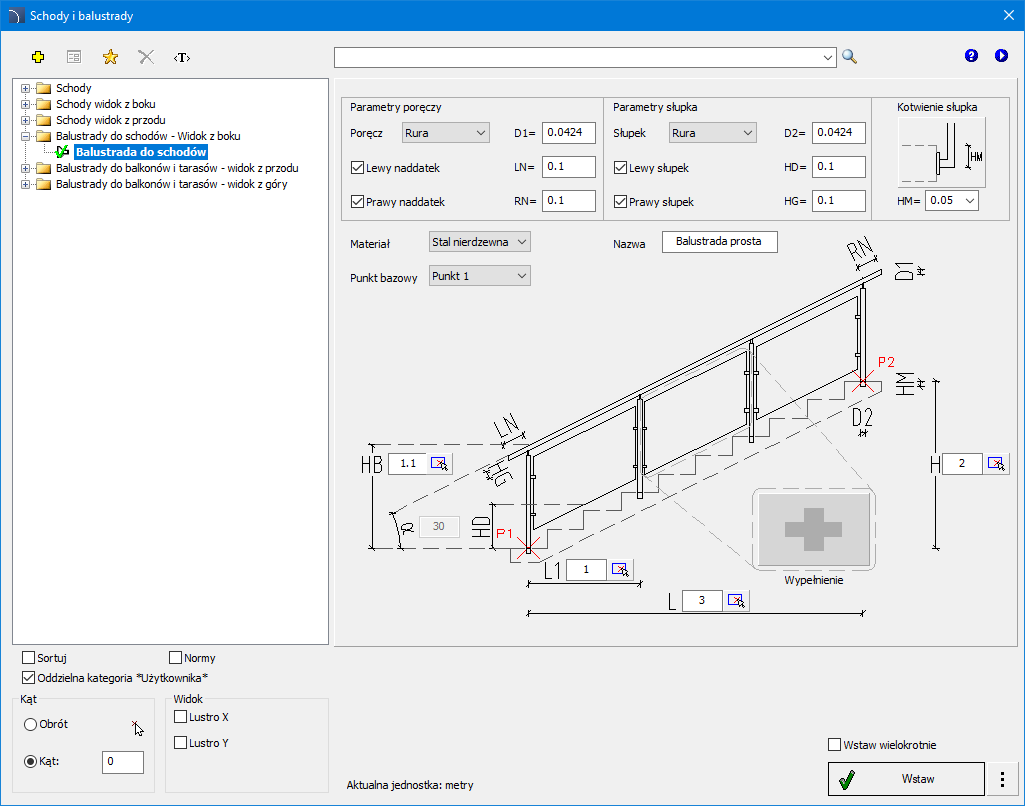

Moduł architektoniczny programu CADprofi został rozszerzony o możliwość wstawiania balustrad schodowych w widoku bocznym.

Nowe elementy są dostępne w poleceniu Schody i Balustrady , które powstało z połączenia wcześniejszych poleceń Schody oraz Balustrady. Zaktualizowane polecenie umożliwia wstawianie następujących obiektów:

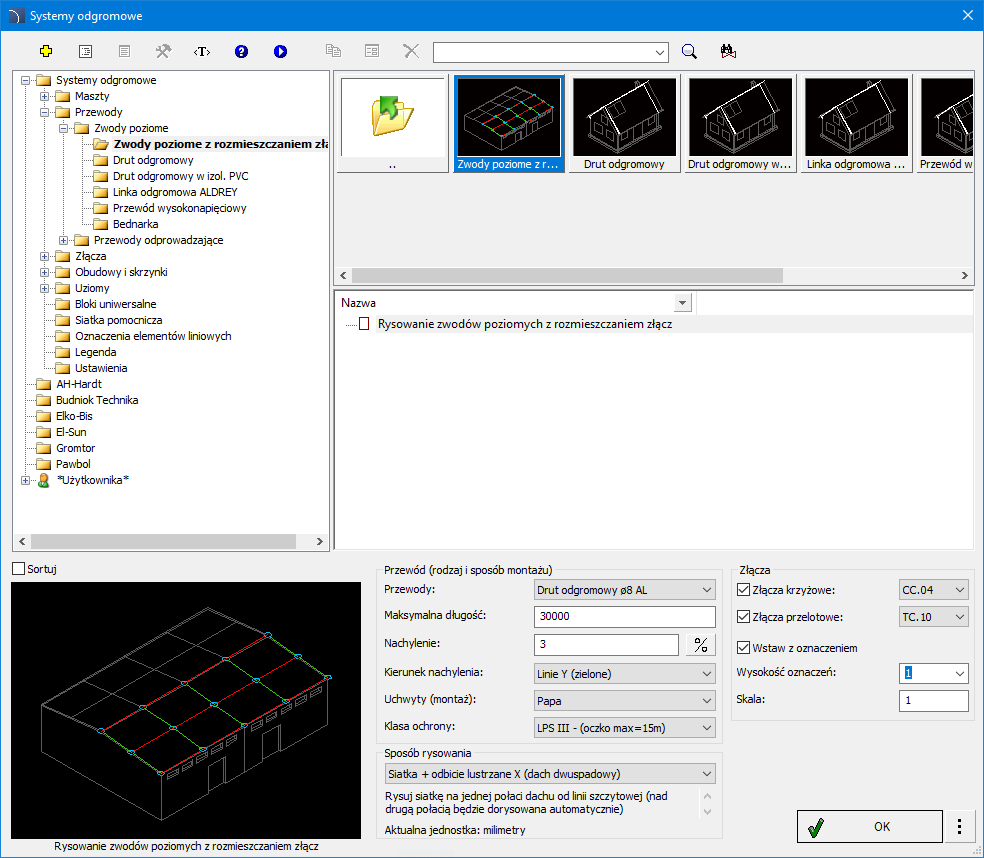

W najnowszej wersji programu CADprofi Electrical rozszerzono funkcjonalność polecenia Systemy odgromowe . Dodano możliwość dynamicznego rysowania zwodów poziomych z automatycznym rozmieszczaniem złącz na wybranym obszarze projektu.

Wystarczy wskazać dwa punkty – program automatycznie utworzy siatkę pomocniczą, na podstawie której CADprofi wyrysuje przewody i wstawi złącza w odpowiednich miejscach projektu.

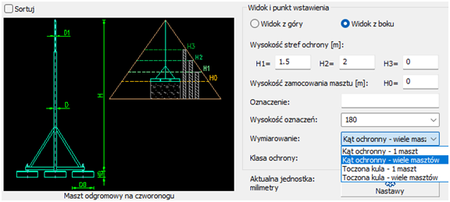

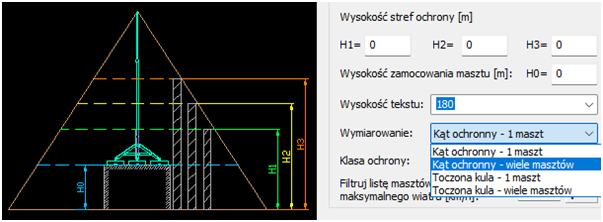

Ponadto dynamiczne wyznaczanie obszarów ochrony odgromowej dla systemu wielu masztów zostało rozszerzone o metodę stożka (kąta ochronnego) dla czterech klas ochrony LPS.

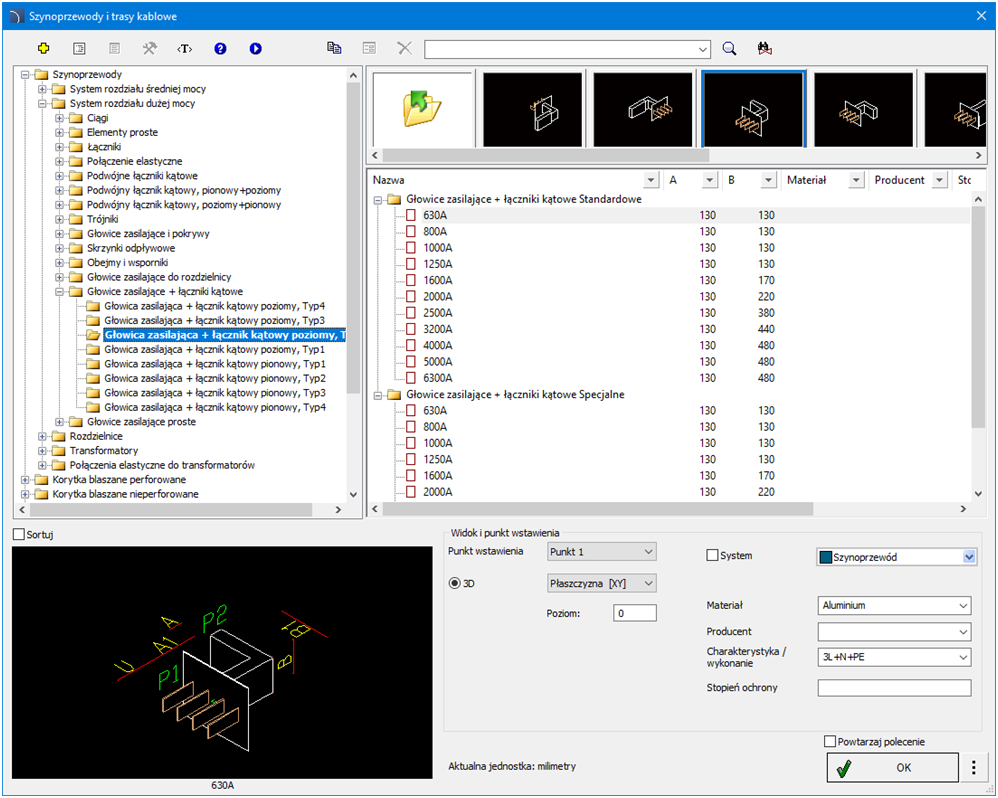

Polecenie Szynoprzewody i trasy kablowe programu CADprofi zostało rozszerzone o nową kategorię produktów System rozdziału dużej mocy, w której znajdują się:

• ciągi szynoprzewodów,
• elementy proste,
• łączniki, połączenia pionowe, poziome, elastyczne oraz podwójne kątowe,
• trójniki,
• głowice zasilające,
• pokrywy oraz skrzynki odpływowe,
• obejmy i wsporniki,
• głowice zasilające do rozdzielnicy oraz głowice zasilające proste,
• łączniki kątowe.



Dodatkowo polecenie zostało rozszerzone o:

• obejmy i wsporniki,
• głowice zasilające i złącza kątowe,
• połączenia elastyczne do transformatorów.

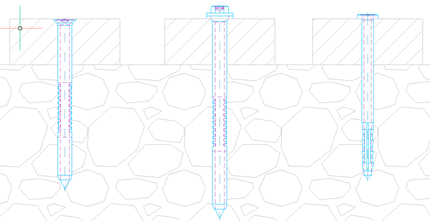

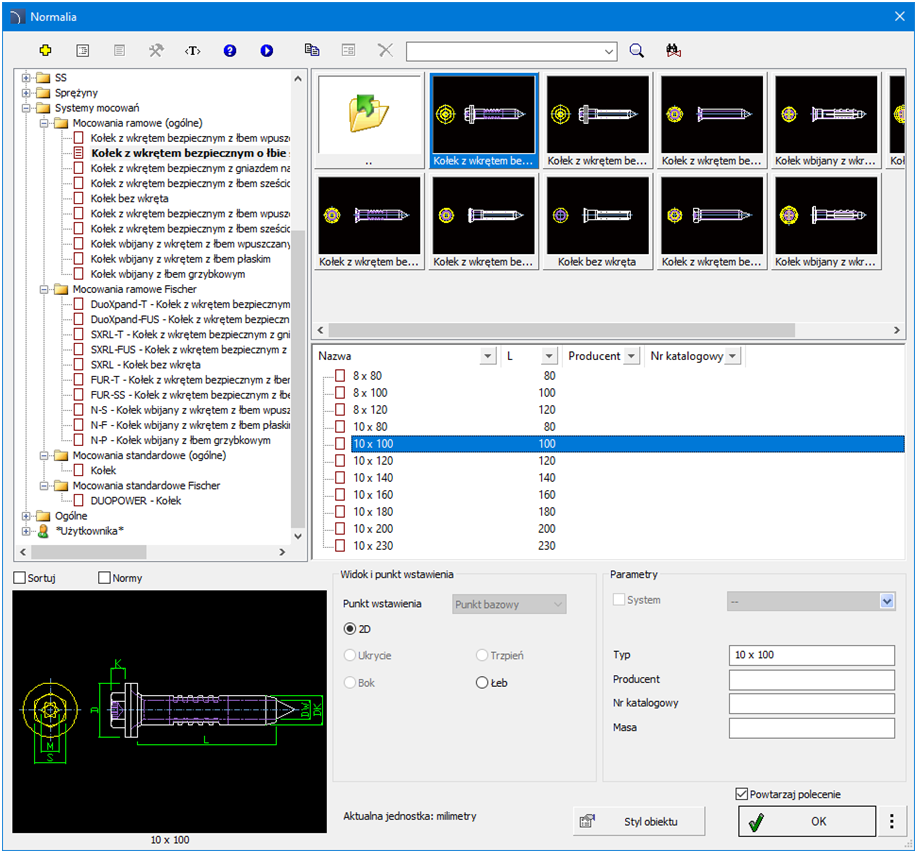

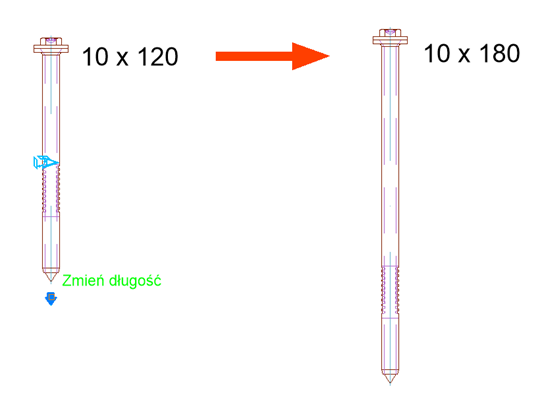

Polecenie Normalia zostało rozszerzone o nowe kategorie produktów – Systemy mocowań. Biblioteka obejmuje kołki i wkręty.



Użytkownik ma do dyspozycji szeroki wybór elementów mocujących – od typowych kołków i wkrętów po dedykowane rozwiązania firmy Fischer – gotowe do bezpośredniego wykorzystania w projekcie.



Rozszerzenie to znacząco usprawnia proces projektowania, umożliwiając szybki dobór i umieszczenie właściwego systemu mocowania.

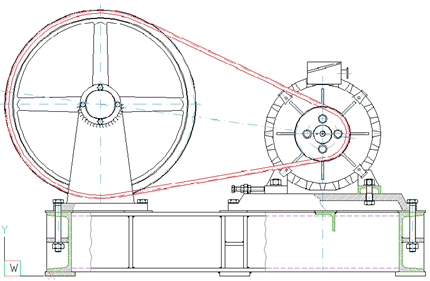

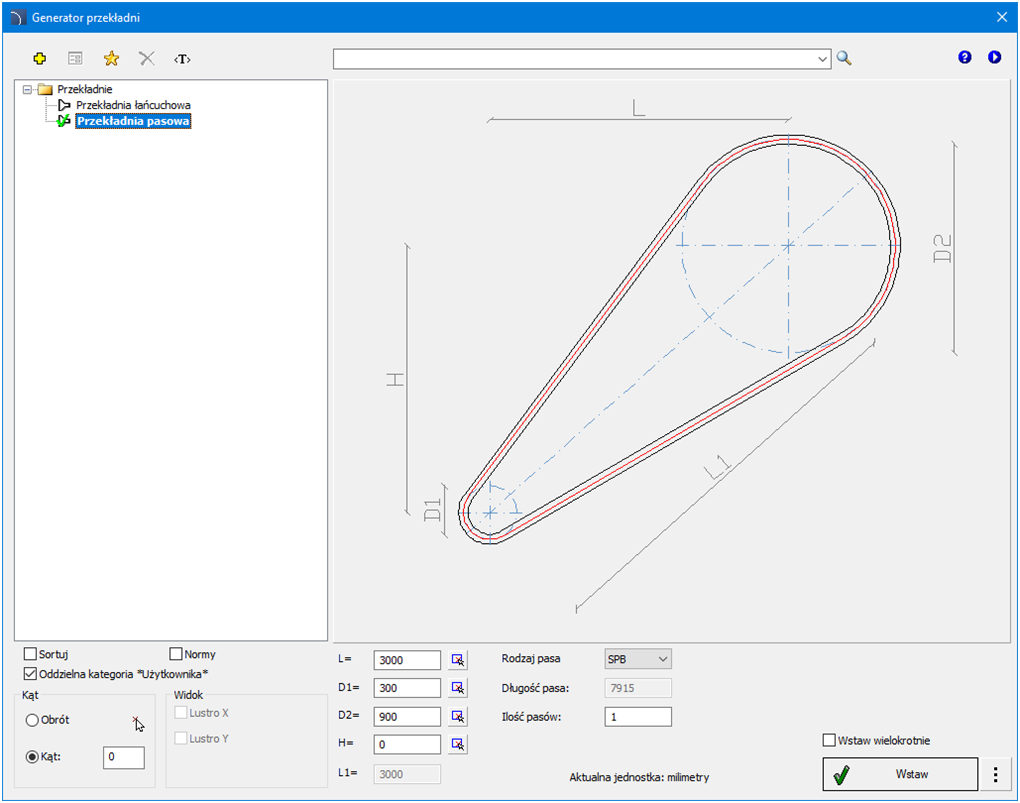

Moduł mechaniczny programu CADprofi został rozszerzony o nowe polecenie Generator przekładni , umożliwiające automatyczne generowanie przekładni łańcuchowych i pasowych.



Użytkownik ma możliwość wyboru rodzaju pasa oraz ilości pasów, długość jest wyliczana automatycznie wg. zadanych parametrów.

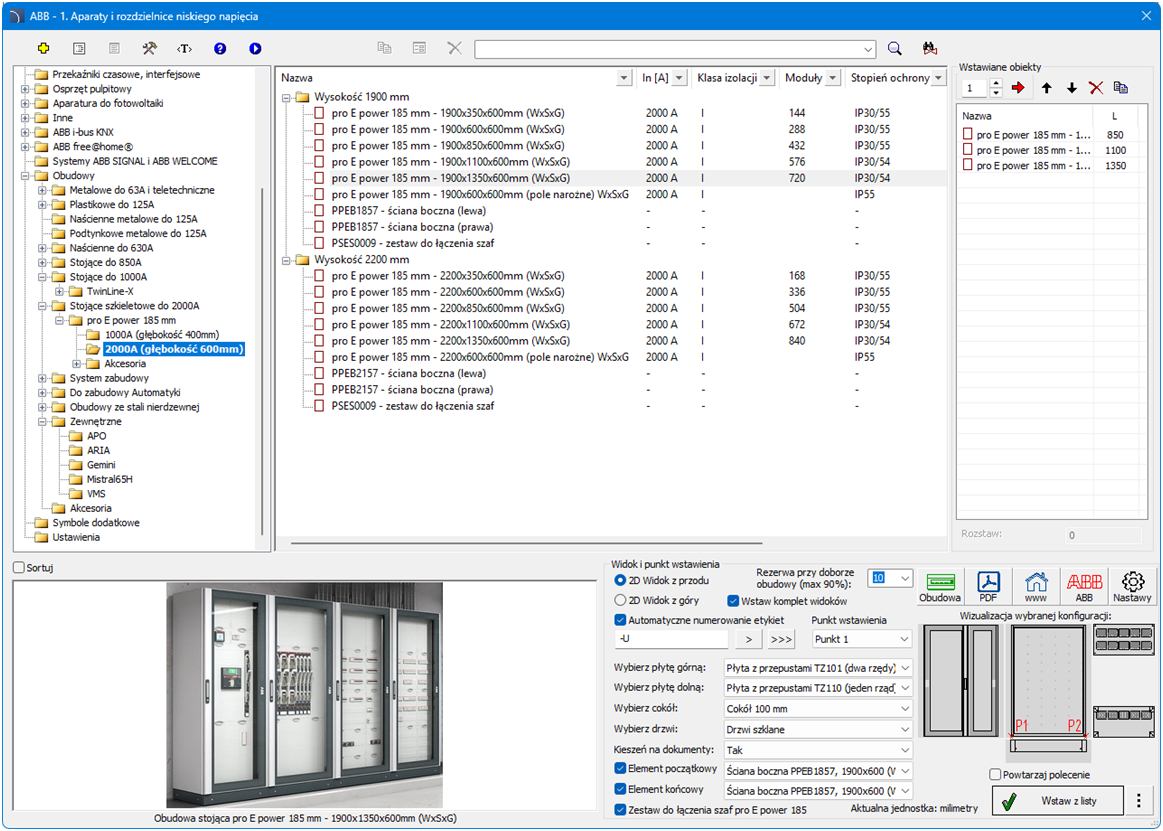

Biblioteka ABB dostępna w programie CADprofi została rozszerzona o nowe typy produktów:

• obudowy natynkowe serii AK600 - metalowe do 63A i teletechniczne,
• obudowy podtynkowe serii CU - metalowe do 125A (zastąpiły serię U),
• obudowy zewnętrzne serii APO, ARIA, VMS,
• obudowy stojące do 1000A serii TineLine-X,
• obudowy stojące szkieletowe do 2000A serii pro E power 185 mm (zastąpiły serię Triline),
• akcesoria dodatkowe: cokoły, drzwi pełne i szklane oraz płyty górne i dolne z przepustami kablowymi,
• system zabudowy: Combiline N, Combiline X, Combiline 185.

Dodatkowo dla obudów serii TwinLine-X oraz pro E power 185 mm zostały przygotowane konfiguratory obudów z możliwością wyboru drzwi, cokołów, płyt górnych/dolnych wraz z przepustami kablowymi oraz wizualnym przedstawieniem wybranej konfiguracji.

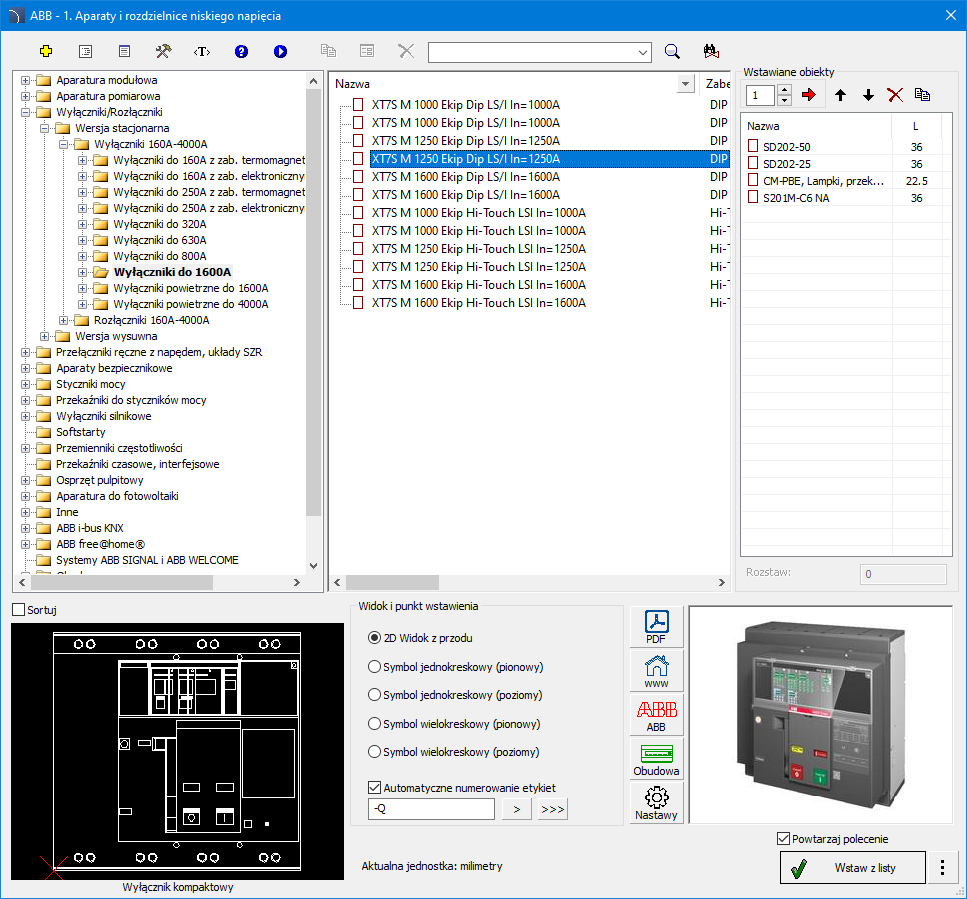

Biblioteka ABB dostępna w programie CADprofi została rozszerzona o nowe typy produktów:

• Aparatura modułowa: nowe ograniczniki przepięć oraz wyłączniki nadprądowe serii S300P, które zastąpiły produkty serii S200P;
• Wyłączniki/Rozłączniki: nowe wył./rozł. kompaktowe i powietrzne Ekip (DIP, Touch, Hi-Touch) w wersji stacjonarnej i wysuwnej wraz z zestawem akcesoriów.
• Aparaty bezpiecznikowe: nowe rozł. przemysłowe listwowe z bezpiecznikami ITS2.D i ITS2.D-MOT.

Dodatkowo biblioteka ABB – Kreator schematów rozdziału energii została rozszerzona o kategorię Dane Projektu - ustawienia ogólne, która umożliwia opisanie danych w tabelce rysunkowej, wstawienie arkuszy projektowych oraz zarządzanie widocznością atrybutów. Dodano także pola opisowe Oznaczenie linii potencjałów i Tytuł.

Biblioteka ABB – Kreator schematów rozdziału energii dostępna w programie CADprofi została rozszerzona o zaawansowane narzędzie obliczeniowe ABB-CADcalc, które wspomaga użytkownika podczas samodzielnego wykonywania obliczeń:

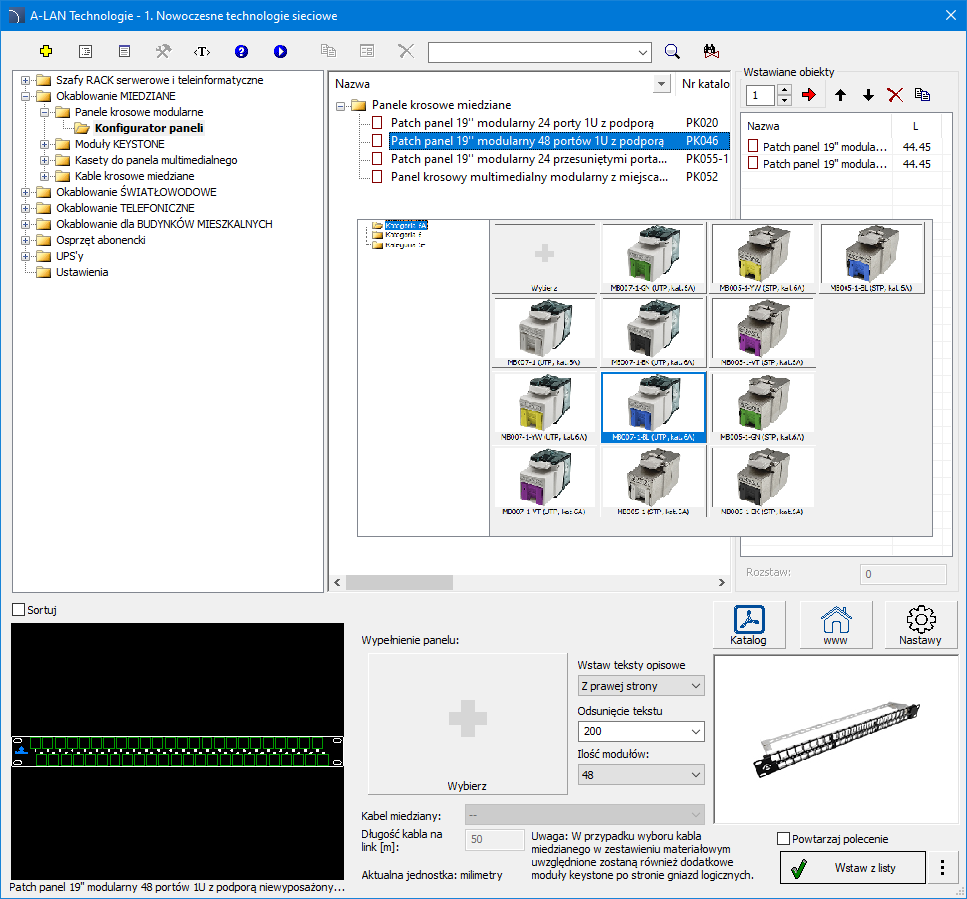

Do programu CADprofi dodano nową bibliotekę do projektowania elewacji szaf teletechnicznych wraz z elementami okablowania strukturalnego z wykorzystaniem produktów firmy A-LAN Technologie. Biblioteka zawiera:

• Szafy RACK serwerowe i teleinformatyczne
• Okablowanie – miedziane, światłowodowe, telefoniczne, budynków mieszkaniowych.
• Osprzęt abonencki.
• UPS’y.

Dodatkowo biblioteka posiada wygodny konfigurator paneli miedzianych, przełącznic światłowodowych oraz kaset do paneli multimedialnych. Konfigurator umożliwia szybki wybór odpowiedniego typu modułu / adaptera, jego ilość, a także typ kabla miedzianego i jego długość w przypadku modułów Keystone.

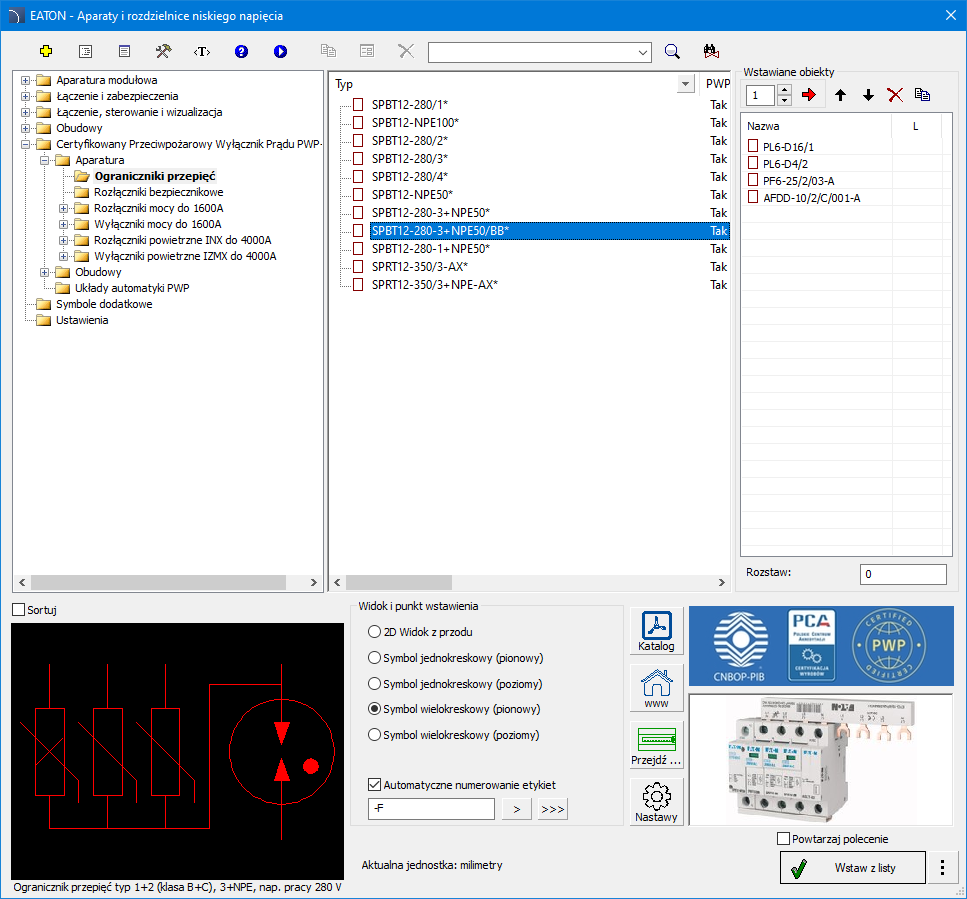

Biblioteka EATON dostępna w programie CADprofi została rozszerzona o nową kategorię produktów - Certyfikowany Przeciwpożarowy Wyłącznik prądu PWP-ETN. Kategoria zawiera:

• ograniczniki przepięć,
• rozłączniki bezpiecznikowe,
• rozłączniki i wyłączniki do mocy 1600A,
• rozłączniki powietrzne INX do 4000A,
• wyłączniki powietrzne IZMX do 4000A,
• obudowy xEnergyBasic do 630A,
• obudowy xEnergyLight do 1600A,
• akcesoria,
• układy automatyki PWP.

Dodatkowo biblioteka EATON – Kreator schematów rozdziału energii została rozszerzona o możliwości wstawienia arkusza strony tytułowej i arkusza z parametrami technicznymi i opisem projektu.

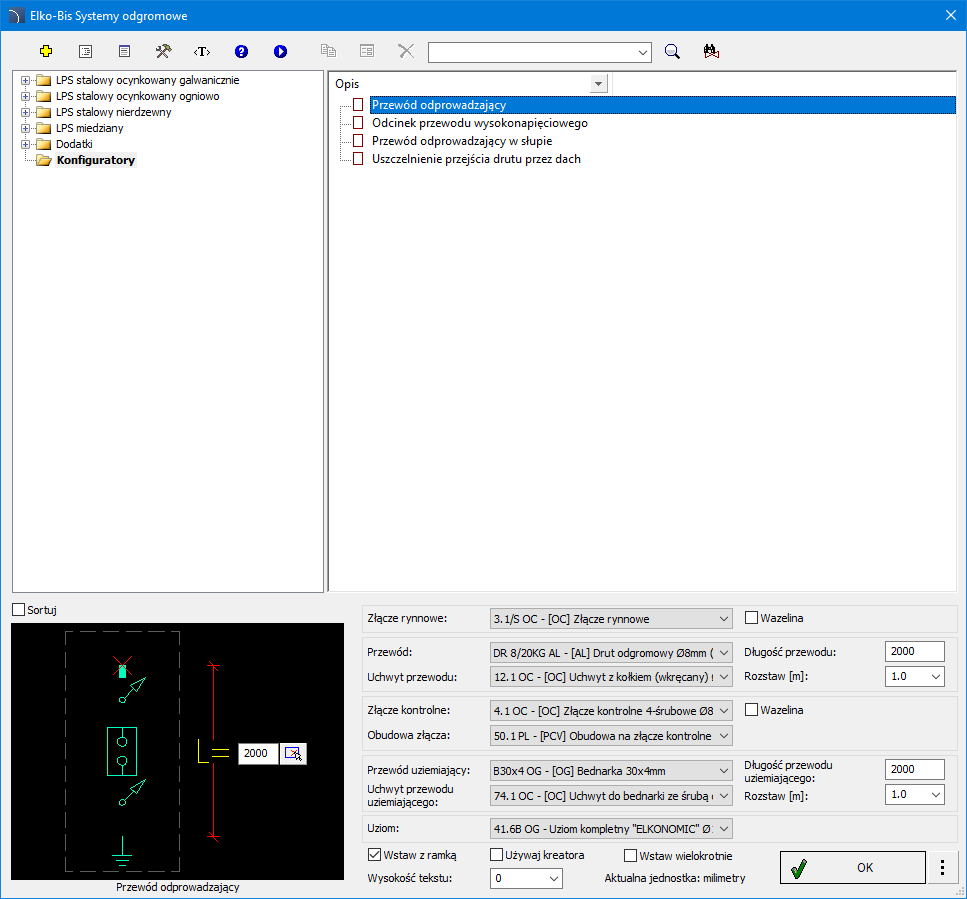

Bibilioteka Elko-Bis dostępna w programie CADprofi została zaktualizowana i rozszerzona o nową funkcjonalność:

• możliwość określenia przez użytkownika rozstawu pomiędzy mocowaniami i uchwytami;
• uwzględnianie w zestawieniach informacji o ilości kleju lub wazeliny w zależności od typu mocowań oraz pokrycia dachowego;
• automatyczne ustalanie strefy wiatrowej na podstawie podanego adresu instalacji.



Dodatkowo do biblioteki został dodany Konfigurator typowych rozwiązań:

• dla przewodów odprowadzających;
• przewodów wysokonapięciowych;
• przejścia drutu przez dach.

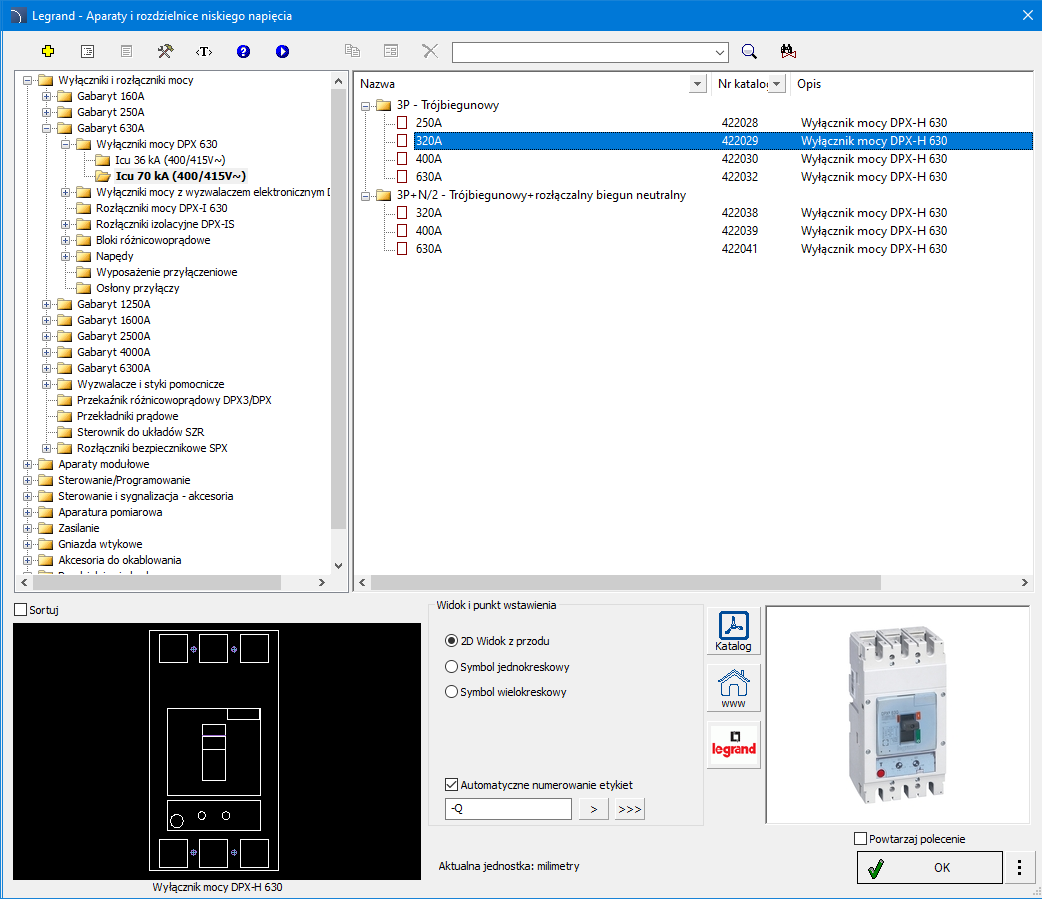

Biblioteka produktów firmy Legrand – Aparaty i rozdzielnice niskiego napięcia powróciła w nowej odsłonie, zaktualizowana oraz udoskonalona. Biblioteka zawiera:

• Wyłączniki i rozłączniki mocy.
• Aparaty modułowe.
• Sterowanie/Programowanie.
• Sterowanie i sygnalizacja – akcesoria.
• Aparaturę pomiarową.
• Gniazda wtykowe.
• Akcesoria do okablowania.
• Rozdzielnice i obudowy.

Dodatkowo okno dialogowe wyboru produktów zostało rozszerzone o możliwość szybkiego przejścia do katalogu PDF oraz strony producenta z informacją o produktach.

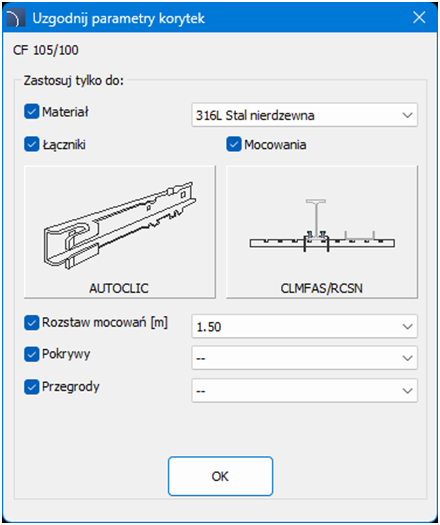

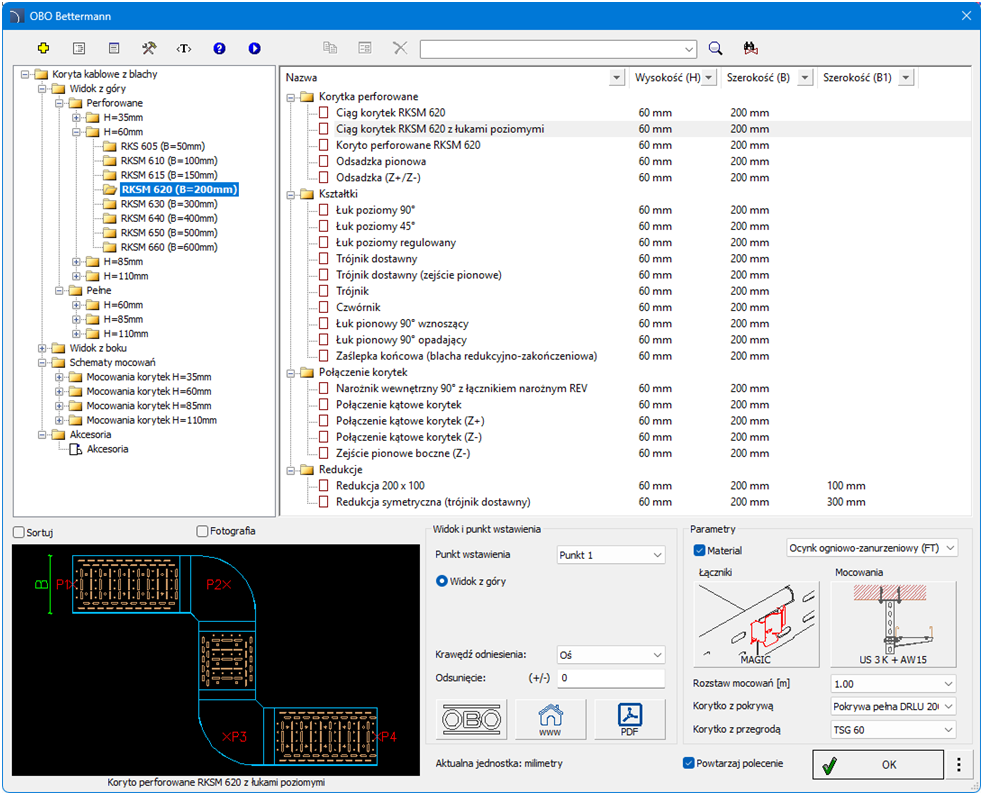

Do programu CADprofi dodano nową bibliotekę produktów do projektowania tras kablowych przy użyciu rozwiązań systemowych firmy OBO Bettermann. Biblioteka zawiera produkty z zakresu koryt kablowych z blachy:

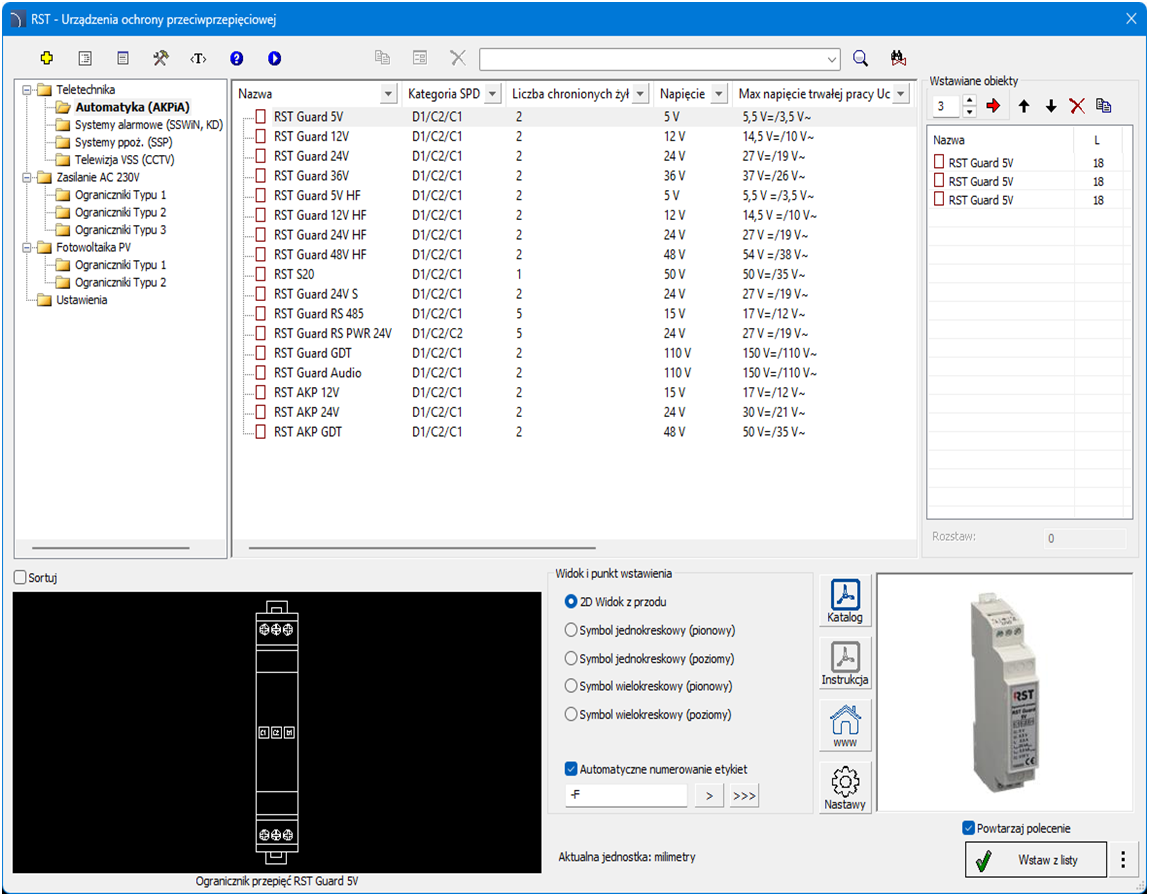

Do programu CADprofi dodano bibliotekę urządzeń ochrony przeciwprzepięciowej firmy RST. Biblioteka zawiera urządzenia do ochrony:

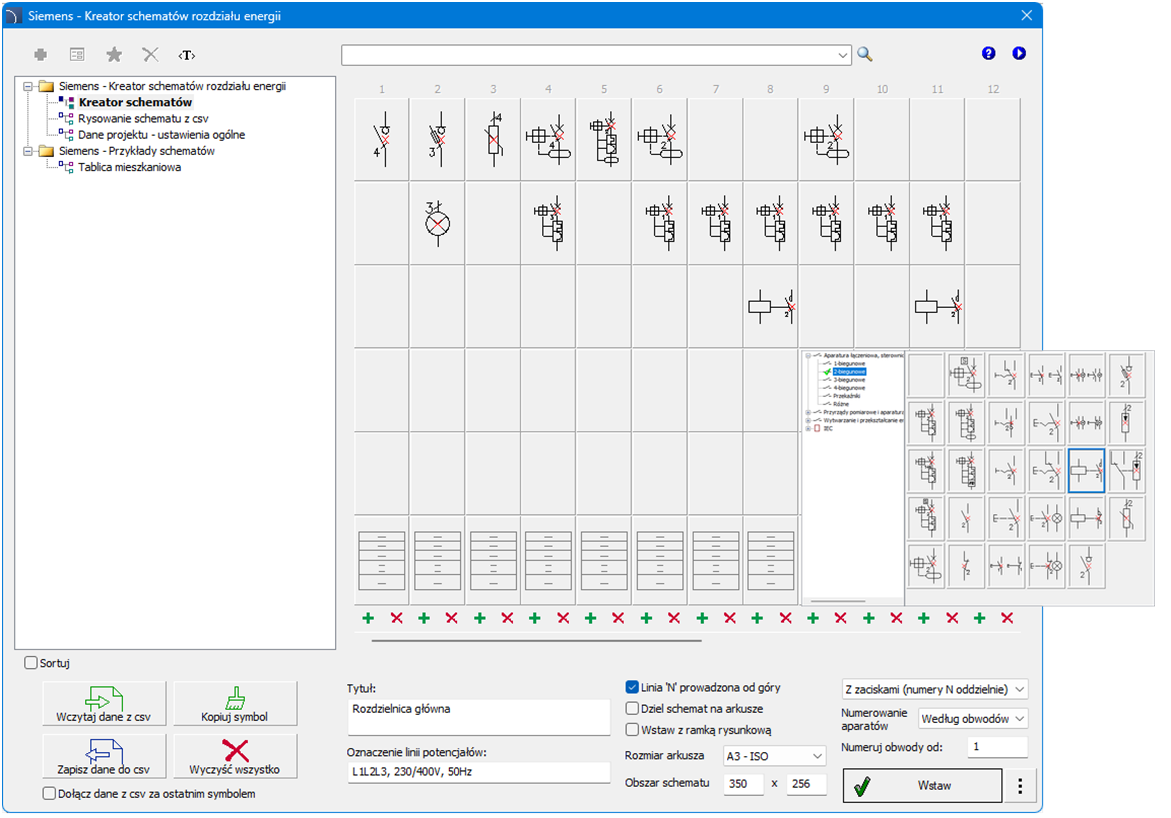

Biblioteka Siemens dostępna w programie CADprofi została rozszerzona o możliwość generowania schematów za pomocą kreatora schematów rozdziału energii.

Kreator schematów pozwala na wybieranie produktów dostępnych w bibliotece aparatury i rozdzielnice niskiego napięcia i umieszczanie ich w określonych pozycjach schematu.

W ten sposób można bardzo łatwo i szybko zdefiniować logiczną strukturę całej rozdzielni skupiając się jedynie na doborze produktów, a nie na ręcznym rysowaniu.

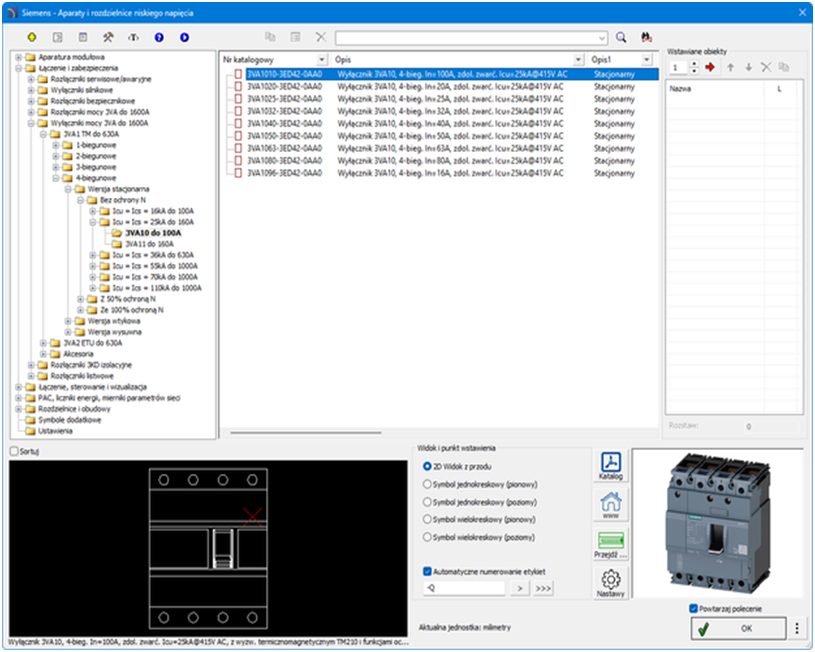

Biblioteka Siemens została rozszerzona o nowe typoszeregi produktów m. in.:

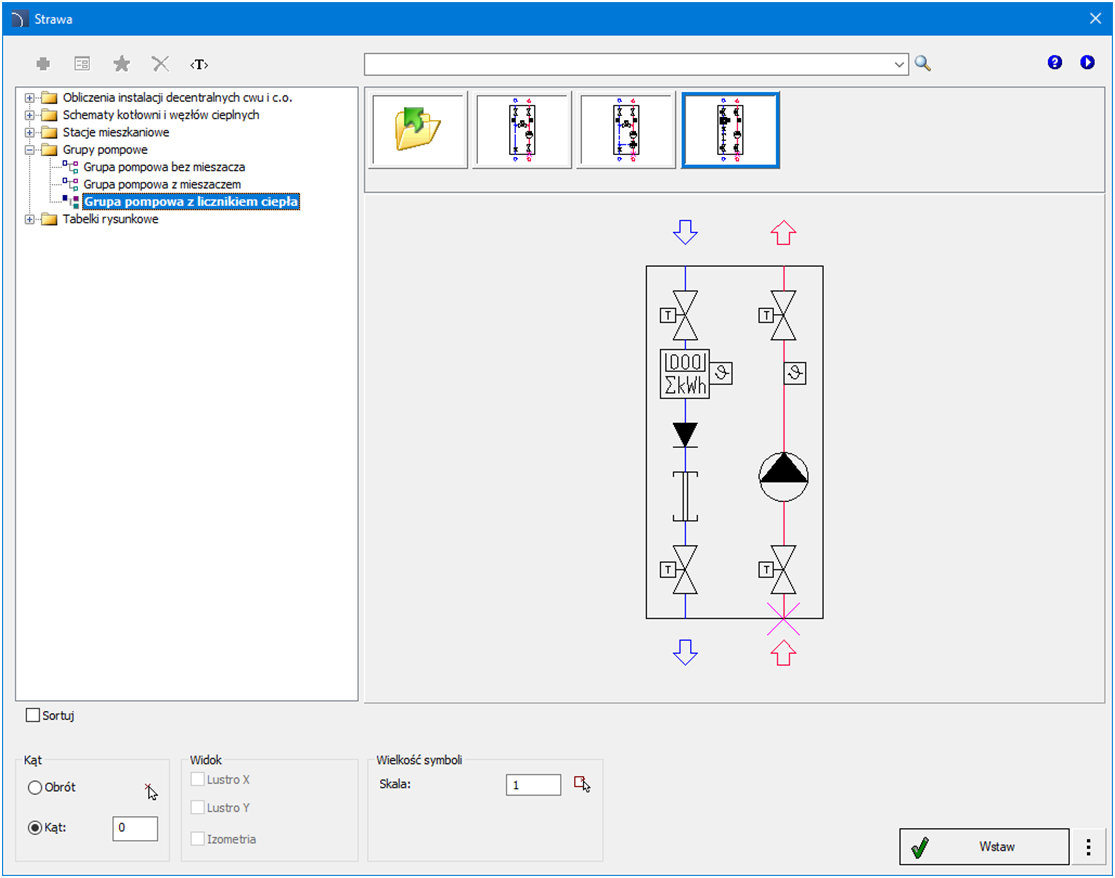

Program CADprofi został rozszerzony o nową grupę pompową Strawa Core ze zintegrowanym licznikiem ciepła.

Nowy obiekt jest dostępny w kategorii "Grupy pompowe", jako schemat gotowy do wstawienia na rysunek, a także w "Kreatorze schematów kotłowni", w polu wyboru grup pompowych.

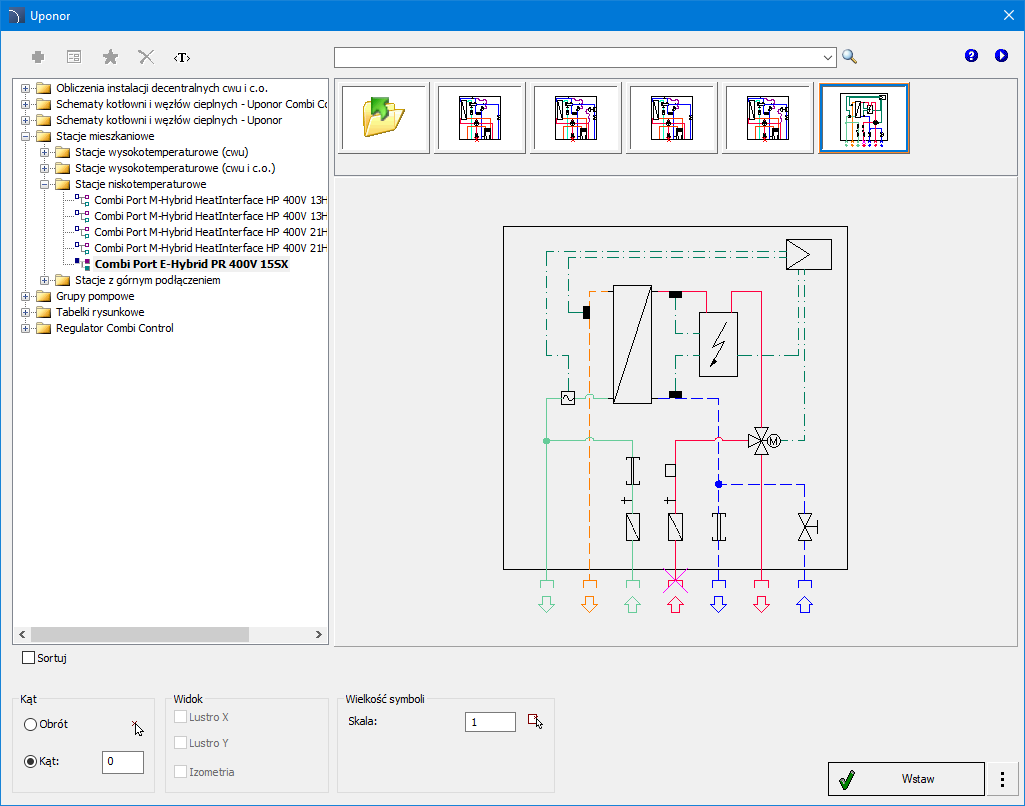

Biblioteka Uponor dostępna w programie CADprofi została rozszerzona o nową stację hybrydową Combi Port E-Hybrid PR 400V 15SX.



Stacja wyposażona została w podgrzewacz elektryczny, pracujący w obwodzie pierwotnym (tzw. booster ciepła).



Nowy obiekt dostępny jest w kategorii "Stacje mieszkaniowe > Stacje niskotemperaturowe", jako schemat gotowy do wstawienia na rysunek.



Nowe urządzenie jest również dostępne w generatorze schematów instalacji decentralnych - modelowanie instalacji z tymi urządzeniami można realizować w sekcji: Obliczenia instalacji decentralnych c.w.u i c.o > Jednostki niskotemperaturowe z dogrzewaczem.
