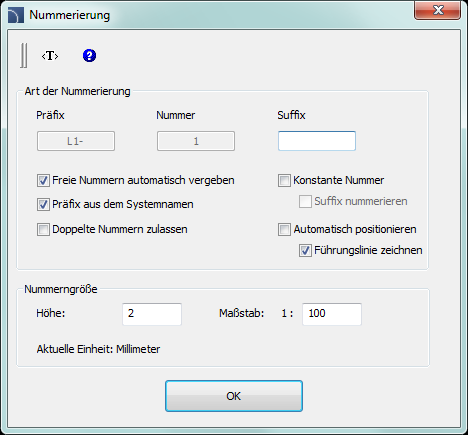

Dialogfeld „Nummerierung“
Der Befehl „Nummerierung – Linien und Objekte” wird verwendet, um alle CADprofi-Objekte und -Linien zu nummerieren. Es ist auch möglich, CAD-Zeichnungsobjekte zu nummerieren, einschließlich Linien, Kreise usw.
Daten über Objekte mit Nummern sind sehr hilfreich beim Erstellen von Beschreibungen und Zusammenfassungen.

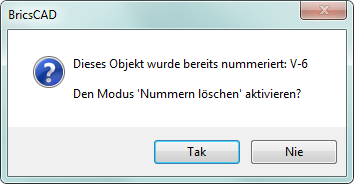

Dieser Befehl kann in mehreren Modi ausgeführt werden: Nummerierung, Umnummerierung und Löschen von Nummern.
Das Programm verwendet separate Nummerierungszeichenfolgen für verschiedene Anlagen, Branchen und Objekte. Das bedeutet, dass bei wechselnder Nummerierung von Objekten, z. B. aus dem Elektromodul und dem Modul „HVAC & Piping“, separate Nummerierungszeichenfolgen verwendet werden.
Jede Nummerierungskette hat eine eindeutige ID, die automatisch basierend auf Systemen (Anlagentypen) oder Branchen zugewiesen werden kann. Der Benutzer kann auch eigene Nummerierungskennungen definieren oder eine gemeinsame Nummerierung für alle Objekte wählen.
Das Dialogfeld enthält:
Gruppierungseinstellungen – Optionen zum Definieren von Bemaßungsketten und deren Kennungen
Nummerierung nach Systemname – Bei dieser Nummerierungsmethode haben einzelne Anlagen (z. B. Zu- und Abluft, Vor- und Rücklauf) separate Dimensionsketten. Um Nummern zu unterscheiden, die zu verschiedenen Anlagen gehören, empfiehlt es sich, die Systembezeichnung [SYSTEM] oder die Kennung [ID] in der Vorlage (Nummerierungsmuster) zu verwenden. Dadurch erhalten die Objekte der Versorgungsanlagen fortlaufende Nummern
N-1, N-2 …, und die Abluftanlagen W-1, W-2 usw.
Nummerierung nach Branche – Bei dieser Nummerierungsmethode verwendet das Programm separate Bemaßungsketten für einzelne CADprofi-Module. Dadurch werden Objekte aus dem Elektromodul unabhängig voneinander nummeriert, z. B. vom Modul „HVAC & Piping”.
Nummerierung nach ID – Möglichkeit, einen beliebigen
Bemaßungskennzeichner zu definieren, dank dem der Benutzer viele unabhängige
Bemaßungssequenzen verwenden kann. In den vorherigen Optionen wurde der
Kennzeichner automatisch basierend auf dem System oder der Branche festgelegt.
Bei der Option „Nummerierung nach Systemen” entspricht die ID der
Bezeichnung des jeweiligen Installationstyps. Bei der Option „Nummerierung nach
Branche” werden die folgenden Kennungen verwendet:
EL
– elektrische Installationsobjekte
HS –
Rohrleitungsinstallationsobjekte
AC –
Lüftungsobjekte
ME – Objekte aus dem
mechanischen Modul
AR – Objekte aus dem
Architekturmodul
Bei der Verwendung eigener Identifikatoren sollten die oben
genannten Identifikatoren vermieden werden, damit die einzelnen Nummernfolgen
voneinander unabhängig sind.
Gemeinsame Nummerierung von Objekten – Bei dieser Nummerierung gehören alle Objekte zu einer gemeinsamen Sequenz, die eine leere Kennung hat. Wenn in der gesamten Zeichnung nur eine Nummerierungssequenz verwendet werden soll, ist es am besten, diese Option zu verwenden.
Art der Nummerierung – Optionen zur Definition der Nummerierungsmethode und des Nummerformats.
Nummer – Geben Sie die Startnummer für Zahlen an.
Format – Legt das Format der Nummer fest, d. h. ob „führende Nullen” verwendet werden sollen und wie viele es sein sollen.
Mit der ersten freien Nummer beginnen – weist automatisch die niedrigstmöglichen Nummern in einer bestimmten Kette zu. Wenn Sie diese Option deaktivieren, können Sie die Startnummer manuell festlegen. Der Benutzer kann eine beliebige Nummer eingeben oder die Schaltflächen verwenden, um die niedrigste freie Nummer in der Zeichnung zu finden [>] oder die Nummer mit der höchsten Nummer zu finden [>>].
Verwendete Nummern überspringen – weist automatisch die nächste freie Nummer in der Nummernfolge zu. Wenn diese Option deaktiviert ist, sind doppelte Objektnummern möglich.
Gleiche Nummer für ähnliche Objekte – automatische Zuweisung derselben Nummer zu identischen Objekten.
Feste Nummer – weist allen nummerierten Objekten eine feste Nummer zu. Durch die Verwendung einer festen Nummer wird die Option „Nummerierungsebene 2“ aktiviert.
Nummerierungsebene 2 – Fügt eine weitere Nummerierungsebene hinzu.
Fenster zur Auswahl des Nummernblocks – Auswahl der grafischen Darstellung von Nummern.
Vorschau der Nummerierung – Vorschau und Optionen für den Nummerntext.
Textmuster – Der
vollständige Text in der Nummerierung kann die tatsächliche Nummer und
zusätzlichen Text enthalten, z. B. die Systembezeichnung (Art der Installation).
In der Vorlage können Sonderfelder und beliebiger Text verwendet werden.
Beispiele für Felder:
[NUM] – Objektnummer
[NUM2] – Nummer der zweiten Ebene
[ID] – Kennung der Maßkette
[SYSTEM] – Systembezeichnung (Installation)
[BRANCH] – Branchenbezeichnung (CADprofi-Modul)
[NAME] – dieses Feld übernimmt den Namen des Objekts aus
dessen Attributen
Weitere Felder werden nach Drücken der Schaltfläche „
” (Zusätzliche Felder) angezeigt. Beispiel für ein Muster:
[SYSTEM]-[NUM] – die
Systembezeichnung und die Nummer werden in der Nummer verwendet, z. B. N-1 für
das erste Objekt aus der Zuluftinstallation.
Attribute – bietet die Möglichkeit, zwei zusätzliche Textzeilen zu den eingefügten Nummern hinzuzufügen. Ähnlich wie beim Textmuster können Sie beliebigen Text oder Felder eingeben, die aus nummerierten Objekten übernommen werden.
Hintergrundmaske – Nummern können mit Hintergrundmaskierung eingefügt werden, d. h. mit Objekten, die alles verdecken, was sich unter dem Zahlenblock befindet. Diese Option ist nützlich, wenn eine große Dichte verschiedener Details vorliegt und nicht genügend Platz vorhanden ist, um die eingefügte Nummer gut sichtbar darzustellen.
Winkel/Drehen – Geben
Sie den Winkel an, in dem Zahlen eingefügt werden sollen.
Automatisch – Für die meisten Nummerierungsstile
(Markieren von Blöcken mit Zahlen) wird ein Winkel von 0 Grad verwendet. Bei
einem Stil, der nur Text enthält, wird der Winkel an den Winkel des Objekts
angepasst, z. B. entspricht bei der Nummerierung von Linien der Winkel der Zahl
dem Winkel der Linie.
Drehen – Der Winkel der
Zahl wird beim Einfügen der Zahl festgelegt.
Winkel
– bietet die Möglichkeit, einen festen Winkel für eingefügte Zahlen
festzulegen.
Texthöhe – Legt die Textgröße der Nummern fest.
Führungslinie zeichnen – Aktiviert/deaktiviert das Zeichnen einer Führungslinie vom Objekt zur Nummer.
Optionen (Nummerierung) – Legen Sie fest, wie Objekte für die Nummerierung ausgewählt werden sollen:
Mehrere Objekte für die Nummerierung auswählen – mit dieser Option kann der Benutzer mehrere Objekte nummerieren. Während der Nummerierung kann der Benutzer Objekte mit dem Auswahlfenster oder durch sequentielles Zeigen mit der Maus ( ) auswählen. Wenn mehrere Objekte mit dem Fenster ausgewählt werden, werden sie entsprechend der ausgewählten Richtung nummeriert, z. B. von der oberen linken zur unteren rechten Ecke (mit „Suche” nach Elementen in Zeilen oder Spalten).
Automatische Position – automatische Bestimmung der Position des Nummernblocks analog zum ersten nummerierten Objekt. Durch Deaktivieren dieser Option kann der Benutzer die Position des Nummernblocks für jedes Objekt festlegen.
Nummerierung der Reihenfolge
von Rohren/Kanälen/Kabelrinnen – mit dieser Option kann der Benutzer die
verbundenen Elemente von Rohr-, Lüftungs-, Kabel- oder Sammelschienenreihen
nummerieren.
Sequenz nummerieren (von-bis) –
Nummerieren Sie alle Elemente zwischen zwei ausgewählten Elementen. Das
angegebene Start- und Endelement muss sich in einer Installationssequenz
befinden.
In Reihen auch Armaturen nummerieren
– Wenn Sie diese Option aktivieren, werden die Elemente zusammen mit den
Armaturen oder Geräten nummeriert.
Nummerierte überspringen – Wenn Sie diese Option aktivieren, werden Objekte übersprungen, denen bereits Nummern zugewiesen wurden.
|
Hinweis Der Befehl „Nummerierung –
Linien und Objekte” wird verwendet, um einzelnen Elementen des Projekts
Nummern zuzuweisen. |
