Objektnummerierung

Nach dem Start dieses Befehls sollte der Benutzer das Objekt angeben, dem die Nummer zugewiesen werden soll. Nach der Angabe des Objekts wird das Dialogfeld „Nummerierung” angezeigt, in dem Sie Optionen zur Festlegung der Nummer und andere Nummerierungsoptionen angeben sollten. Nach dem Klicken auf die Schaltfläche „OK” sollte der Benutzer die Position der Nummer für das ursprünglich ausgewählte Objekt angeben. Je nach den ausgewählten Optionen kann der Benutzer anschließend weitere Objekte angeben oder mehrere Objekte auswählen. In diesem Fall können die ausgewählten Objekte zu verschiedenen Systemen und Branchen gehören. Das Programm ordnet diese Objekte den entsprechenden Bemaßungsketten zu und vergibt in jeder Kette unabhängig voneinander fortlaufende Nummern.

Wenn die Option „Viele Objekte zur Nummerierung auswählen“ aktiviert ist und die Nummerierung von einem CADprofi-Objekt aus gestartet wurde, werden bei der Auswahl von Objekten mit dem Auswahlfenster schematische Linien und Zeichnungsobjekte, die nicht aus dem CADprofi-Programm stammen, übersprungen.

Mit dem Befehl „Linien- und Objektnummerierung“ kann der Benutzer alle Zeichnungsobjekte nummerieren, die nicht in CADprofi erstellt wurden. Solche Objekte können nicht automatisch Systemen oder Branchen zugeordnet werden, sodass sie nur nummeriert werden können, wenn die Option „Viele Objekte zur Nummerierung auswählen“ deaktiviert ist.

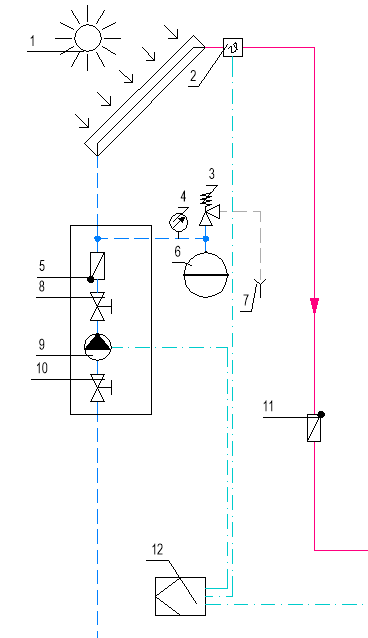

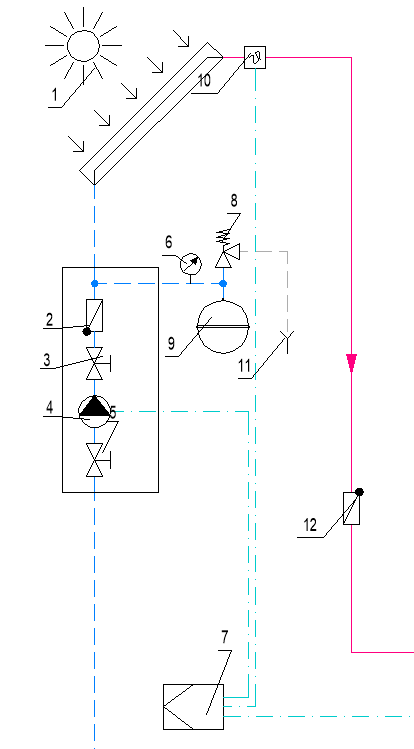

Beispiel für die Nummerierung mehrerer Objekte mit der Methode „von links oben nach rechts unten”:

Beispiel für die Liniennummerierung – Solar-Set-Diagramm.

Beispiel für die Nummerierung mit der Option „Gleiche Nummer für ähnliche Objekte“

Beispiel für die Nummerierung nach Branche mit dem Textmuster [SYSTEM]-[NUM][BRANCH]

Zeilennummerierung

Um schematische Linien zu nummerieren, führen Sie den Befehl „Nummerierung – Linien und Objekte“ aus und geben Sie die schematische Linie in der Zeichnung an. Daraufhin wird ein Dialogfenster mit Optionen für die Liniennummerierung angezeigt. Mit der Option „Mehrere Linien zur Nummerierung auswählen“ kann der Benutzer mehrere schematische Linien mithilfe der „Kantenauswahl“ (durch Klicken auf zwei Punkte) auswählen. Die Auswahl von Linien mithilfe der Kantenauswahl ist nur für schematische Linien im CADprofi-Programm möglich.

Beispiele für die Liniennummerierung in einer Schaltplanzeichnung

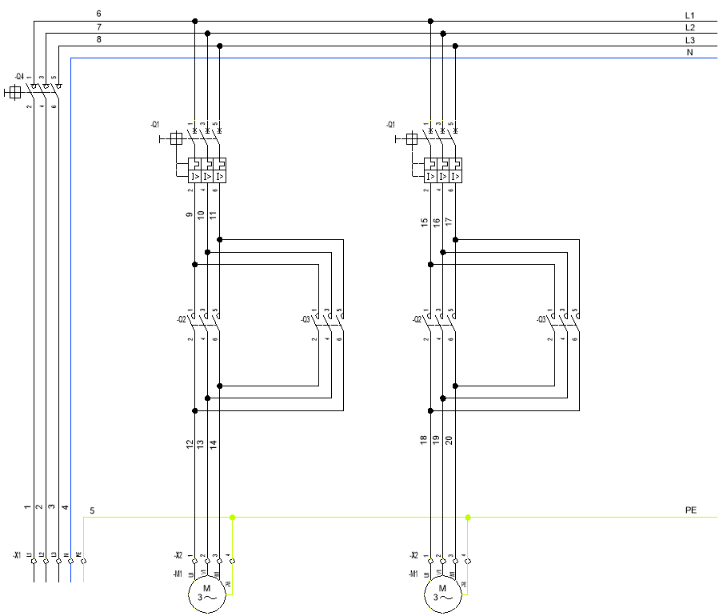

Beispiel für die Liniennummerierung – Schaltplan für eine Umkehrschaltung.

6 Vorgehensweise

Nummerierung von Linien und Objekten

1.    Führen Sie den Befehl „Nummerierung – Linien und Objekte” aus.

2.    Das Dialogfeld „Nummerierung – Linien und Objekte“ wird geöffnet.

3.    (Optional) Geben Sie im Feld „Art der Nummerierung“ das Nummerierungsformat zusammen mit den verfügbaren Optionen an.

4.    (Optional) Wählen Sie einen Nummernblock aus und legen Sie das Nummerntextmuster und optionale Attribute fest.

5.    (Optional) Geben Sie den Drehwinkel und die Höhe des Nummerntextes an.

6.    Legen Sie die Einstellungen für die Führungslinie fest, nachdem Sie die Option „Führungslinie zeichnen“ ausgewählt haben.

7.    (Optional) Aktivieren Sie die Option „Viele Objekte zur Nummerierung auswählen“ und legen Sie die automatische Nummerierungsreihenfolge fest.

8.    Klicken Sie auf die Schaltfläche „OK“, um das Fenster zu schließen und mit der Nummerierung fortzufahren.

9.    (Optional) Geben Sie eine Position für die erste Objektnummer an. Die restlichen Nummern werden gemäß der Option „Automatische Position“ zugewiesen und eingefügt.

10.  (Optional) Geben Sie die nachfolgenden Objekte an, die Sie nummerieren möchten.

11.  Beenden Sie die Nummerierung der Objekte, indem Sie die Esc- oder die Eingabetaste drücken.

 Nummerierung von Linien und Objekten

Beispiel für unterschiedliche Nummerierungssequenzen in einer Zeichnung
