CADprofi Mechanical


Das Programm unterstützt bei der Erstellung von 2D-Projekten in den Bereichen Maschinenbau, Mechanik, Stahlbau und Apparatebau. Das Modul zeichnet sich durch eine sehr umfangreiche Normteilebibliothek aus, die auf nationalen und internationalen Normen basiert. So lassen sich technologische Schemen sowie Schemen für Pneumatik und Hydraulik zeichnen und bearbeiten.

CADprofi Mechanical ist verfügbar als Einzelmodul oder im Paket CADprofi Suite, in dem alle 4 Gewerke mit einem Rabatt von 50% angeboten werden.

Hauptmerkmale:

Klicken Sie auf eine Funktion, um mehr zu erfahren

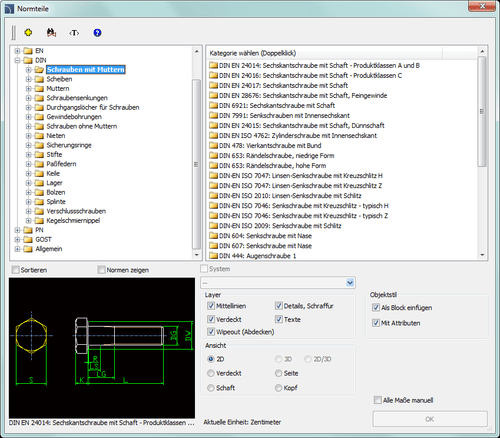

Normteile

Normteile

Umfangreiche Sammlung parametrischer Normteile und Verbindungselemente, u. a. Schrauben, Bolzen, Muttern, Unterlegscheiben, Nieten, Splinte, Passfedern, Keile, Stifte, Lager, Schmiernippel, Ringe usw.

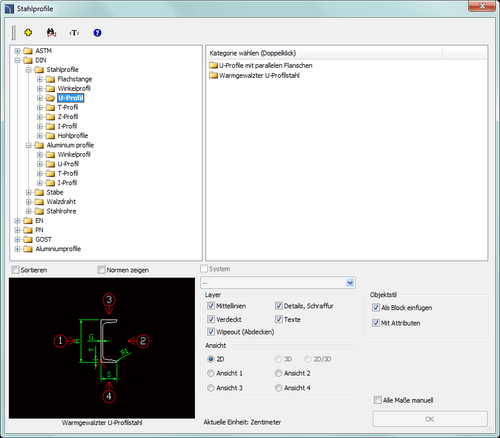

Profile

Profile

Profile aus Stahl und Aluminium: Winkelprofil, U-Profil, T-Profil, Flachstab, Hohlprofil, Walzdraht, Rohre u. a.

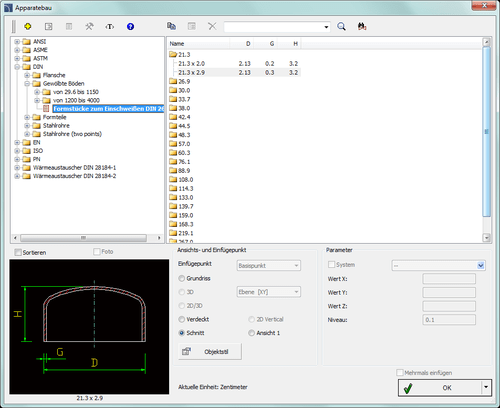

Apparatebau

Apparatebau

Elemente für die Projektierung im Apparatebau, u. a.: Apparategehäuse und -böden, Stahlrohre und Formteile (Kniestück, T-Stück, Reduzierstück). Zeichnen von Rohrleitungen mit automatischem Einfügen von Kniestücken sowie automatisches Verbinden der Rohre mit Hilfe verschiedener Verbindungselemente.

Wärmetauscher

Wärmetauscher

Verfahren zur Berechnung der Wärmetauschfläche und Anordnung der Innenrohre in Wärmetauschern.

Dynamische Skalierung

Dynamische Skalierung

Dynamische Skalierung der Teile bei deren Einfügen in die Zeichnung oder beim Editieren des Projektes. Automatische Auswahl der Größe des Elements direkt in der Zeichnung (z. B. Auswahl einer Schraube mit Länge passend zur Dicke der zu verbindenden Elemente).

Weitere Ansichten

Weitere Ansichten

Für alle Elemente stehen mehrere Ansichten zur Verfügung, um verschiedene Projekte zu erstellen (z. B. Schnitt, Hinten, Vorne, Seite und andere). Bestimmung von Stil und Grad der Detaillierung, um Teile mit Einzelheiten, Achsen, Schraffierung usw. einzufügen.

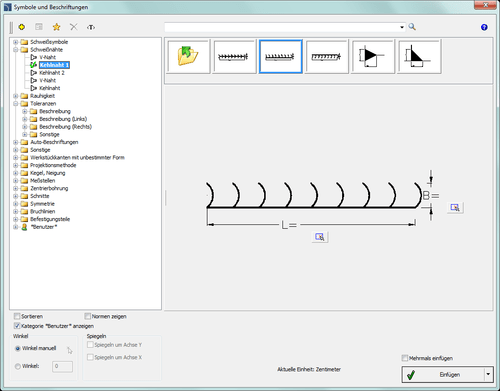

Bezeichnungen

Bezeichnungen

System frei konfigurierbarer Bezeichnungen der Schweißnähte, Toleranzen, Rauigkeiten, Werkstückkanten u. a.

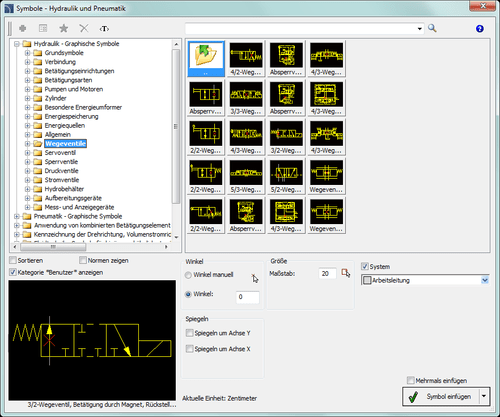

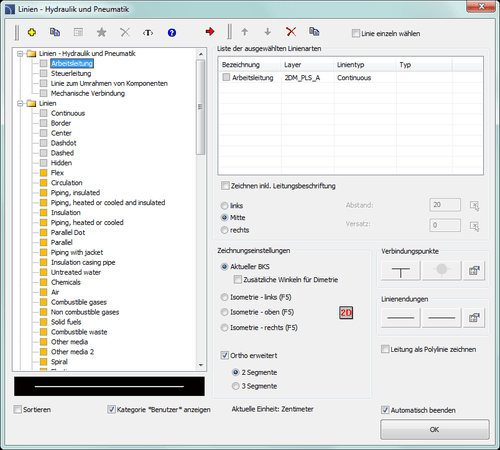

Pneumatische Systeme

Pneumatische Systeme

Bequemes Erstellen hydraulischer und pneumatischer Installationsschemen durch Verwendung intelligenter Symbole, Leitungen sowie Editierfunktionen.

Zusätzliche Werkzeuge

Zusätzliche Werkzeuge

Zusätzliche Werkzeuge zur einfachen Erstellung technischer Zeichnungen (Achse, Kreisachse, Winkelhalbierende, Mittelpunkt-Markierung und weitere).

Lesen Sie mehr über weitere CADprofi Mechanical Hauptmerkmale
  • Universeller Editierbefehl für Drehung der Elemente, Verlängerung von Stahlprofilen usw.
  • Intuitives Projektieren mit Ausrichtung auf die Wünsche und Bedürfnisse der Planer.
  • Freie Wahl der Planungseinheit – metrisch oder imperial.
  • Werkzeuge für die vollständige Beschreibung der Projektdetails.
  • Automatische Objektnummerierung.
  • Schnelle Produktsuche in den Datenbanken.
  • Möglichkeit, Objekte zu filtern, z. B. nach Abmessungen oder Namen. Filter können auf die gesamte Bibliothek angewendet werden, was die Auswahl verschiedener Elemente, die für die Konstruktion eines bestimmten Bauteils benötigt werden, erheblich erleichtert - zum Beispiel die Auswahl von Schrauben, Unterlegscheiben und Muttern mit einem bestimmten Durchmesser.
  • Zugang zu Produktbibliotheken bekannter Hersteller.
  • Möglichkeit der Erweiterung des Inhalts der Symbolbibliotheken und parametrischen Objektbibliotheken um eigene Symbole und Objekte.
  • Automatische Layerverwaltung und fertige Plotstil-Tabellen ermöglichen auf den Ausdrucken geeignete Linienfarben und -stärken zu erhalten.
  • Erstellung von Benutzerlisten mit „Favoriten” (Symbole und Objekte), um die Arbeit nach eigenen Vorlieben und Gewohnheiten zu gestalten.
  • Federn (Druckfedern, Tellerfedern).
  • Möglichkeit, eigene Übersetzungen von Programminhalten oder Befehlen durchzuführen.
  • Intelligentes Einfügen von Objekten oder deren Verbinden mit anderen Objekten durch „One-Click” Technologie.
  • Intelligente Befehle ermöglichen das schnelle Editieren von Symbolen und Objekten direkt in der Zeichnung.
  • Der Befehl Quick Edit (QED) ermöglicht die Durchführung verschiedener Bearbeitungsvorgänge, darunter: Bearbeiten von Objekten, Bearbeiten von Attributen und Einfügen von Beschriftungen, Spiegeln, Skalieren, Kopieren, Drehen, Löschen, Verschieben, Einfügen einer alternativen Ansicht.
  • Erstellung von beliebigen Diagrammen, logischen, funktionalen und technologischen Blockschemen.
  • Automatische Stücklistenfunktion mit Ausdruck oder Export zu PDF, RTF(DOC), XLS, XLM, CSV, HTML und andere.
  • Automatische Legenden für gezeichnete Schemen.
  • Kontextbezogene Hilfe mit vielen Illustrationen und Beispielvideos, die anschaulich die Programmnutzung erläutern.
  • Programmaktualisierung online.
  • Universeller Editierbefehl für Drehung der Elemente, Verlängerung von Stahlprofilen usw.
  • Intuitives Projektieren mit Ausrichtung auf die Wünsche und Bedürfnisse der Planer.
  • Freie Wahl der Planungseinheit – metrisch oder imperial.
  • Werkzeuge für die vollständige Beschreibung der Projektdetails.
  • Automatische Objektnummerierung.
  • Schnelle Produktsuche in den Datenbanken.
  • Möglichkeit, Objekte zu filtern, z. B. nach Abmessungen oder Namen. Filter können auf die gesamte Bibliothek angewendet werden, was die Auswahl verschiedener Elemente, die für die Konstruktion eines bestimmten Bauteils benötigt werden, erheblich erleichtert - zum Beispiel die Auswahl von Schrauben, Unterlegscheiben und Muttern mit einem bestimmten Durchmesser.
  • Zugang zu Produktbibliotheken bekannter Hersteller.
  • Möglichkeit der Erweiterung des Inhalts der Symbolbibliotheken und parametrischen Objektbibliotheken um eigene Symbole und Objekte.
  • Automatische Layerverwaltung und fertige Plotstil-Tabellen ermöglichen auf den Ausdrucken geeignete Linienfarben und -stärken zu erhalten.
  • Erstellung von Benutzerlisten mit „Favoriten” (Symbole und Objekte), um die Arbeit nach eigenen Vorlieben und Gewohnheiten zu gestalten.
  • Federn (Druckfedern, Tellerfedern).
  • Möglichkeit, eigene Übersetzungen von Programminhalten oder Befehlen durchzuführen.
  • Intelligentes Einfügen von Objekten oder deren Verbinden mit anderen Objekten durch „One-Click” Technologie.
  • Intelligente Befehle ermöglichen das schnelle Editieren von Symbolen und Objekten direkt in der Zeichnung.
  • Der Befehl Quick Edit (QED) ermöglicht die Durchführung verschiedener Bearbeitungsvorgänge, darunter: Bearbeiten von Objekten, Bearbeiten von Attributen und Einfügen von Beschriftungen, Spiegeln, Skalieren, Kopieren, Drehen, Löschen, Verschieben, Einfügen einer alternativen Ansicht.
  • Erstellung von beliebigen Diagrammen, logischen, funktionalen und technologischen Blockschemen.
  • Automatische Stücklistenfunktion mit Ausdruck oder Export zu PDF, RTF(DOC), XLS, XLM, CSV, HTML und andere.
  • Automatische Legenden für gezeichnete Schemen.
  • Kontextbezogene Hilfe mit vielen Illustrationen und Beispielvideos, die anschaulich die Programmnutzung erläutern.
  • Programmaktualisierung online.
Mehrsprachig
Mehrsprachig

Verfügbar in
25 Sprachen.

Weiterlesen
Das Benutzerinterface basiert auf dem Unicode und unterstützt derzeit 25 Sprachen, u. a. Deutsch, Bulgarisch, Chinesisch Simplified, Dänisch, Englisch, Finnisch, Französisch, Griechisch, Holländisch, Italienisch, Japanisch, Kroatisch, Polnisch, Portugiesisch, Rumänisch, Russisch, Schwedisch, Serbisch, Slowenisch, Spanisch, Tschechisch, Türkisch, Ukrainisch und Ungarisch.

Im Konfigurationsfenster lässt sich die Sprache leicht umstellen.





BIM
BIM

Möglichkeit zur Datenerstellung
in BIM-Technologie.

Weiterlesen
Die BIM-Technologie (Building Information Modeling) wird immer häufiger bei der Gebäudeplanung angewendet. Im Programm CADprofi sind Objektklassifizierungen und Layer-Verwaltung nach Open BIM (IFC-Klassifizierung) möglich. In den Stücklisten sind die BIM-Daten enthalten und können auf die für die Projektdurchführung notwendigen Applikationen übertragen werden.

Zusätzlich erstellt unsere Firma für eine Vielzahl von Herstellern Daten in BIM-Technologie, u.a. Revit Familien im rfa-Format. Die in unserer Software verfügbaren 3D-Modelle können ebenfalls in CAD-Programmen genutzt werden, die den Im- und Export im IFC-Format ermöglichen.
Kompatibilität
Kompatibilität

Kompatibel mit den meisten
Basis-CAD-Programmen.

Weiterlesen
CADprofi wird von mehreren Zehntausend Benutzern auf der ganzen Welt benutzt. Deshalb ist die volle Kompatibilität mit anderen Programmen von größter Bedeutung. Ob AutoCAD, ARES, BricsCAD, GstarCAD, progeCAD, ZWCAD oder andere, die automatische Konfiguration sorgt für die optimalen Einstellungen der installierten CAD-Software.

Alle mit Hilfe von CADprofi erstellten Zeichnungen sind zu 100% mit DWG und DXF Standards kompatibel. Sie können mit anderen Programmen auch ohne Einsatz von CADprofi bearbeitet werden. Software-Anforderungen prüfen...





Hunderte Normen

Das Modul zeichnet sich durch eine sehr umfangreiche Bibliothek von Normteilen aus. Der Anwender findet hier Schrauben, Muttern, Federn, Lager, Stahlprofile, Böden für Apparate, Flansche, Rohre und andere Normteile aus mehreren nationalen und internationalen Normen.


CADprofi mit Premium Paket!

Zu jeder neu erworbenen CADprofi Lizenz gehört ein kostenloses einjähriges Premium Paket (Softwarepflege), mit dem Sie von vielen zusätzlichen Vorteilen profitieren können. Das Paket kann, spätestens vor dessen Ablauf, kostenpflichtig zum regulären Preis verlängert werden. Sie können das Premium Paket jederzeit verlängern, da die Verlängerung für weitere 12 Monate erfolgt, immer gerechnet ab dem Ablaufdatum, nicht ab dem Kaufdatum. Wählen Sie aus den verfügbaren Verlängerungsoptionen für bis zu 2 oder 3 Jahre zu einem Sonderpreis. Die regelmäßige Verlängerung des Premium Pakets eröffnet Ihnen eine ganze Reihe von Möglichkeiten!

Mit dem Premium Paket (Softwarepflege) gewinnen Sie:

1

Praktische Mobilität

Installation des Programms auf einem zusätzlichen Computer.
2

Maximale Kompatibilität

Anpassung an die neusten CAD-Programme und Windows Systeme.
3

Neue Funktionalität

Kostenlose Updates auf die neuste verbesserte Programmversion.
4

Mehr Inhalt

Zugriff auf viele Bibliotheken führender Hersteller.

CADprofi

Aktuelle Version.
Demo
Gültig für 30 Tage.
