Eine neue Version von CADprofi 2026.07 steht zur Verfügung. Neuerungen im CADprofi 2026.07 in Kurzform:
✓ CADprofi Electrical – Befehl „Symbole – Systeme mit extra niedriger Spannung”

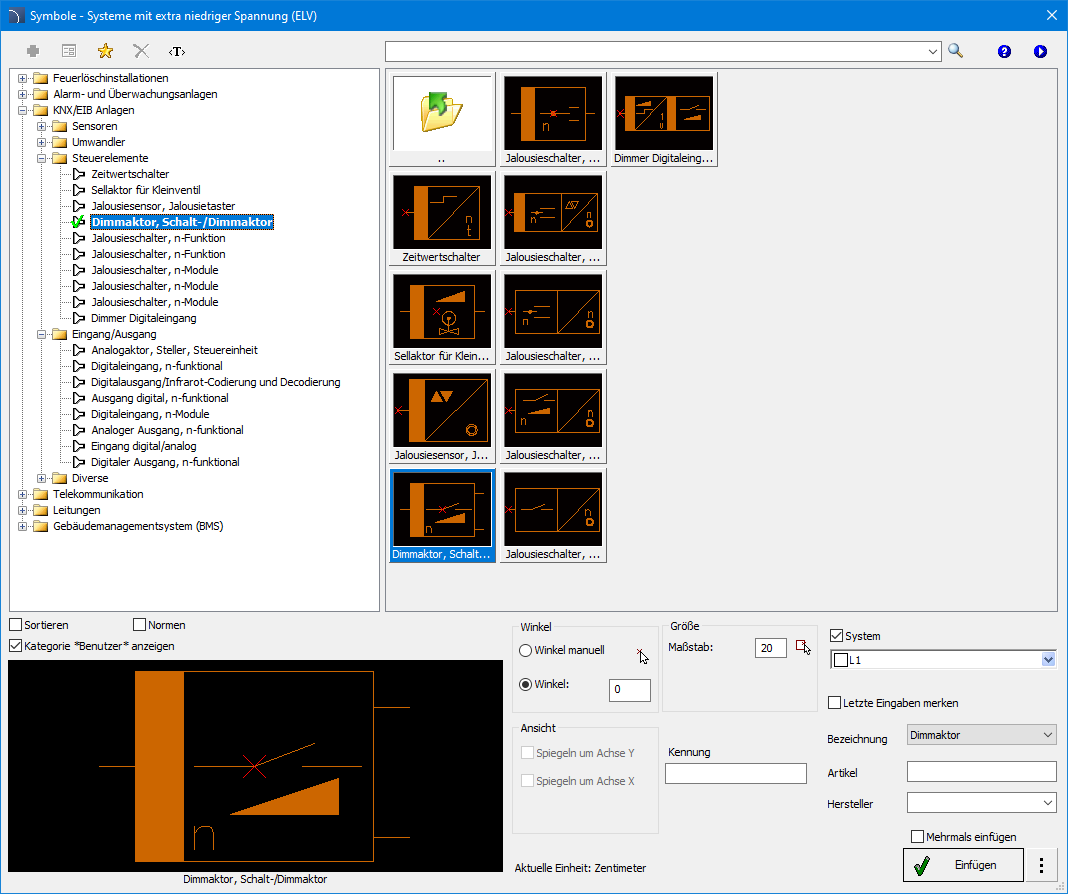

Die Symbole für Schwachstromanlagen wurden in einen separaten Befehl ausgelagert. Diese Änderung sorgt für eine bessere Übersichtlichkeit der Bibliotheken und einen schnelleren Zugriff auf die benötigten Elemente.Der entsprechende Befehl enthält die Symbole:
- Feuerlöschinstallationen,
- Alarm- und Überwachungsanlagen,
- KNX/EIB Anlagen,
- Telekommunikation.

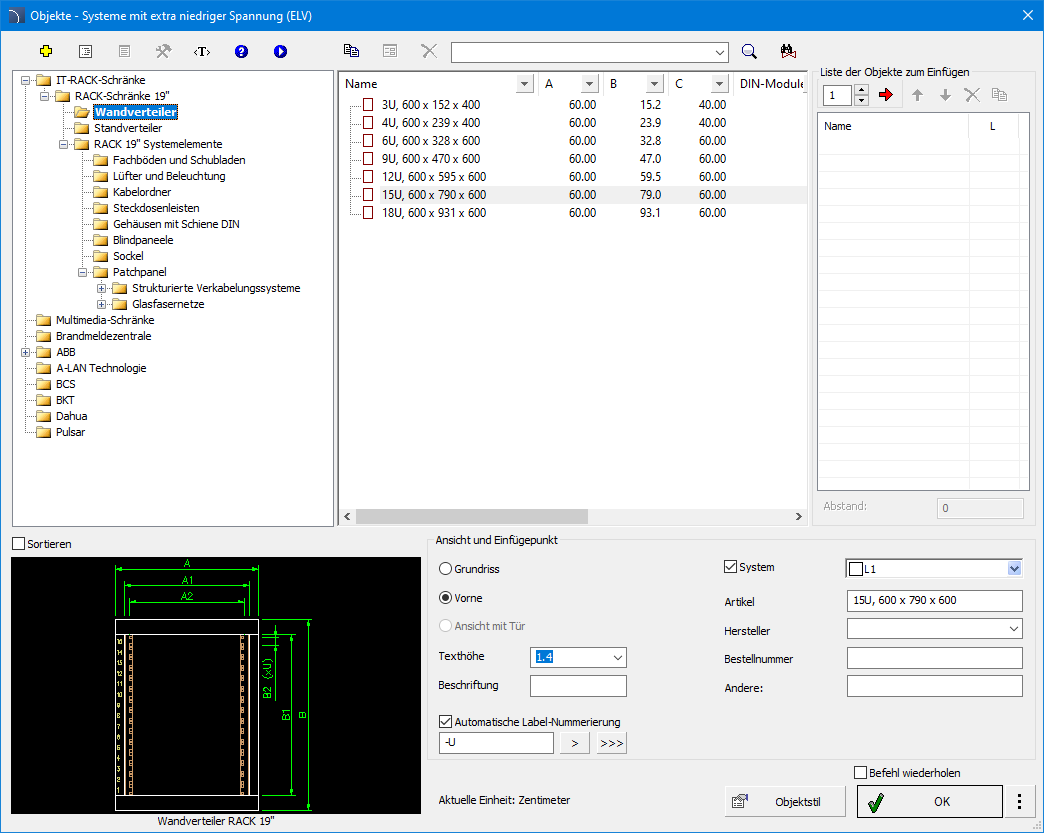

✓ CADprofi Electrical – Befehl "Objekte – Systeme mit extra niedriger Spannung"
.Die Bibliothek umfasst u.a.:
- Telekommunikationsschränke RACK (stehend und hängend) mit Zubehör,
- Multimedia-Schränke,
- Brandmeldezentralen.
Durch die Ausgliederung dieses Befehls können Sie wesentlich schneller navigieren und die benötigten Elemente sofort finden.

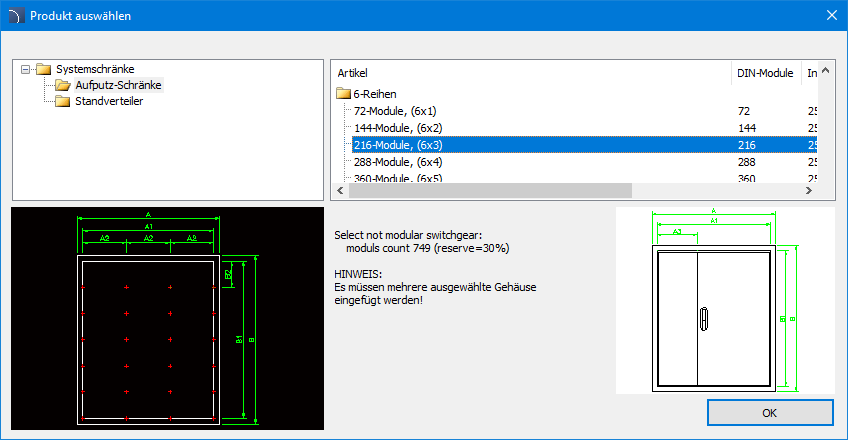

✓ CADprofi Electrical – Erweiterung der Funktionalität "Auswahl von Gehäusen"

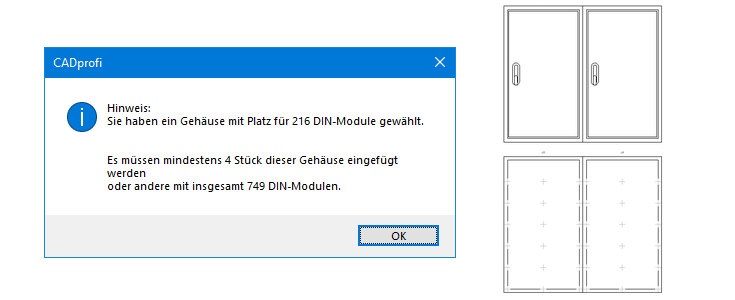

wurde die Funktionalität der Auswahl von Elektrogehäusen erweitert.
Der Auswahlmechanismus wurde um die Unterstützung von Systemgehäusen erweitert. Die neue Lösung ermöglicht es, einzelne Einheiten zu komplexen Sets zusammenzufassen, was in der Praxis:
- die Erstellung von Sets aus mehreren kompatiblem Gehäusen ermöglicht,
- Fehler beseitigt, die durch eine zu geringe Platzierung für modulare und industrielle Geräte entstehen,
- die Flexibilität bei der Planung erhöht und die Anpassung der Gehäuse an die tatsächlichen Anforderungen der Anlage ermöglicht.

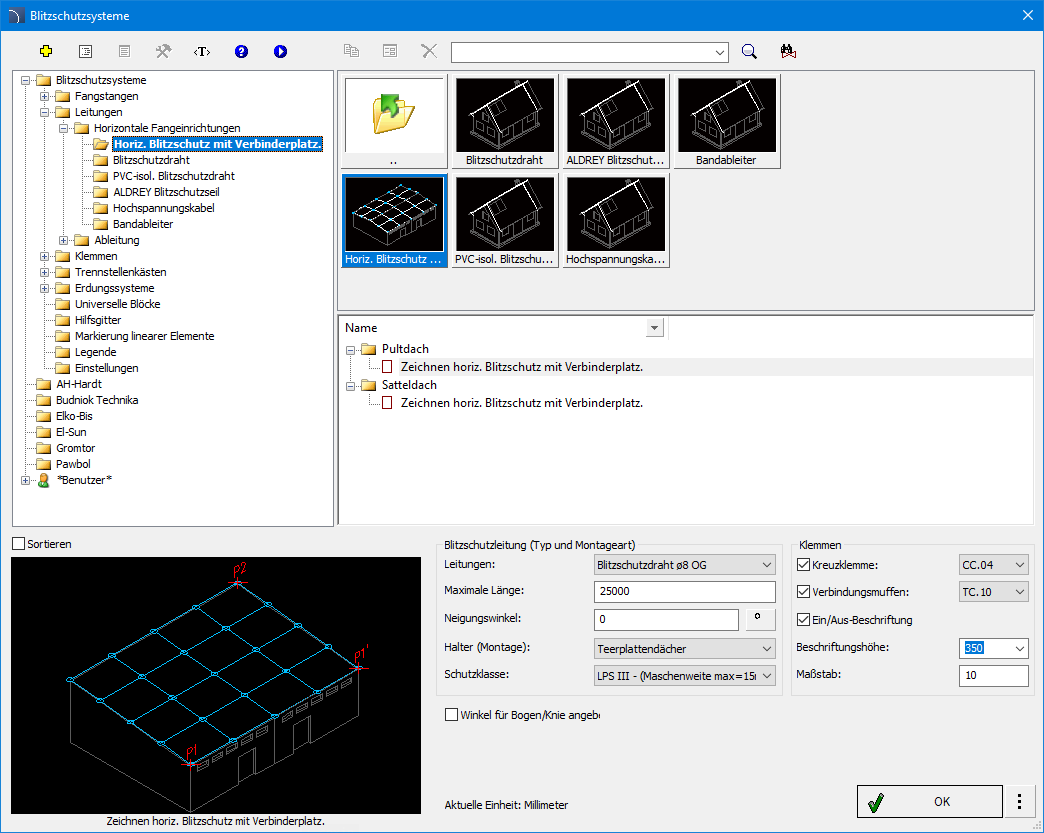

✓ CADprofi Electrical – Erweiterung des Befehls "Blitzschutzsysteme"
wurde um die Funktion des dynamischen Zeichnens horizontaler Fangeinrichtungen mit automatischer Anordnung der Verbindungsstücke erweitert.
Für Objekte mit ungewöhnlicher Geometrie wurde die Möglichkeit eingeführt, den Winkel der Zeichnung durch Angabe des Dachfirsts und der Dachfläche festzulegen. Dadurch lässt sich die Installation wesentlich schneller und präziser an die tatsächliche Dachform anpassen.

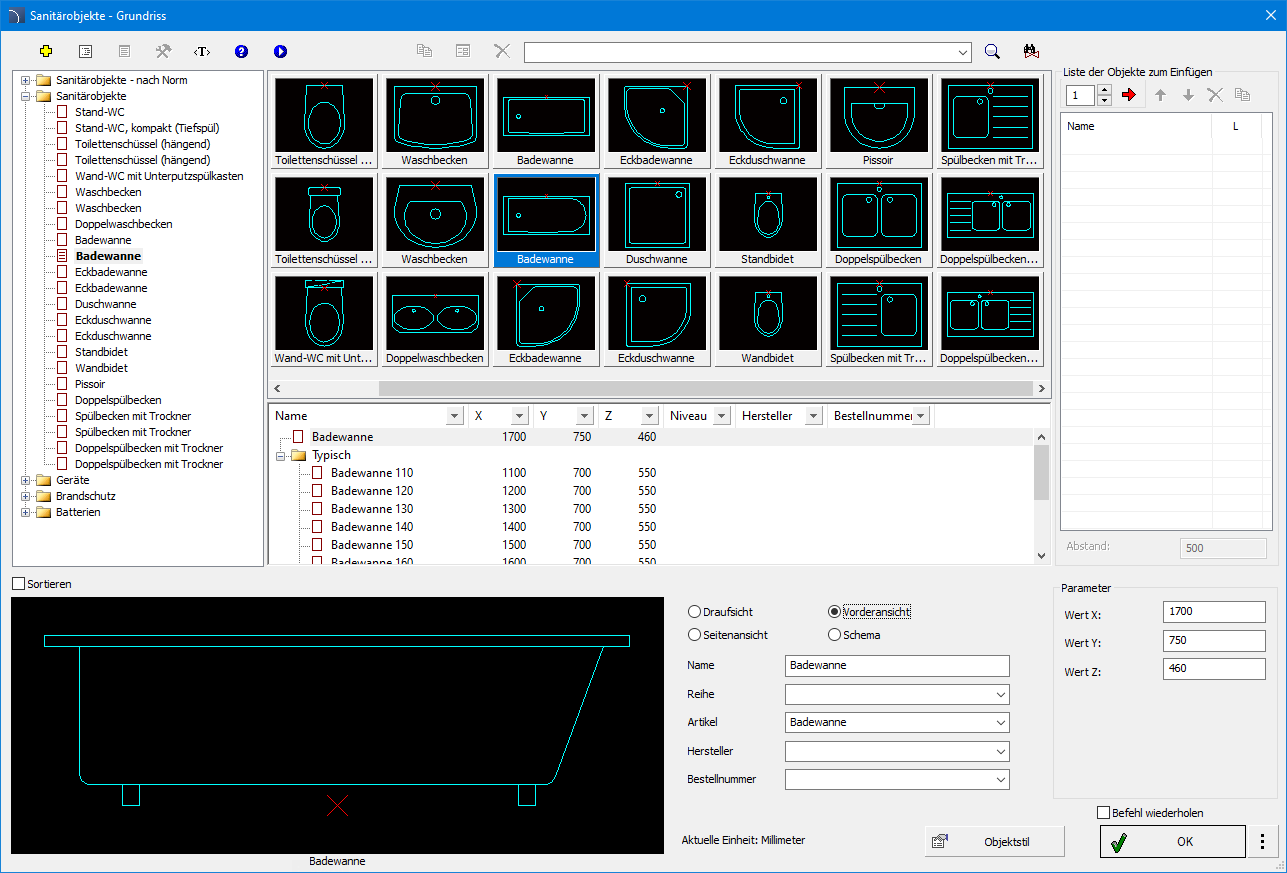

✓ CADprofi HVAC & Piping – neue Version des Befehls "Sanitärobjekte - Grundriss"
basiert auf einem Dialogfeld mit erweiterter Funktionalität.Die wichtigsten Änderungen und neuen Funktionen:
- Zusätzliche Ansichten – Möglichkeit, Objekte in der Draufsicht (von oben) sowie in der Vorder- und Seitenansicht einzufügen.
- Einfügen aus der Liste – Option zum gleichzeitigen Einfügen mehrerer Objekte mit einem bestimmten Abstand, was die Arbeit erheblich beschleunigt.
- Benutzerobjekte – Möglichkeit, eigene Elemente zur Programmbibliothek hinzuzufügen.
- Symbole für Erweiterungen – Symbole können auf der Grundlage von zuvor im Projekt eingefügten Objekten generiert werden.
Alle Objekte wurden parametrisiert, sodass ihre Maße leicht bearbeitet werden können. Der überarbeitete Befehl bietet mehr Flexibilität und verbessert das Design.

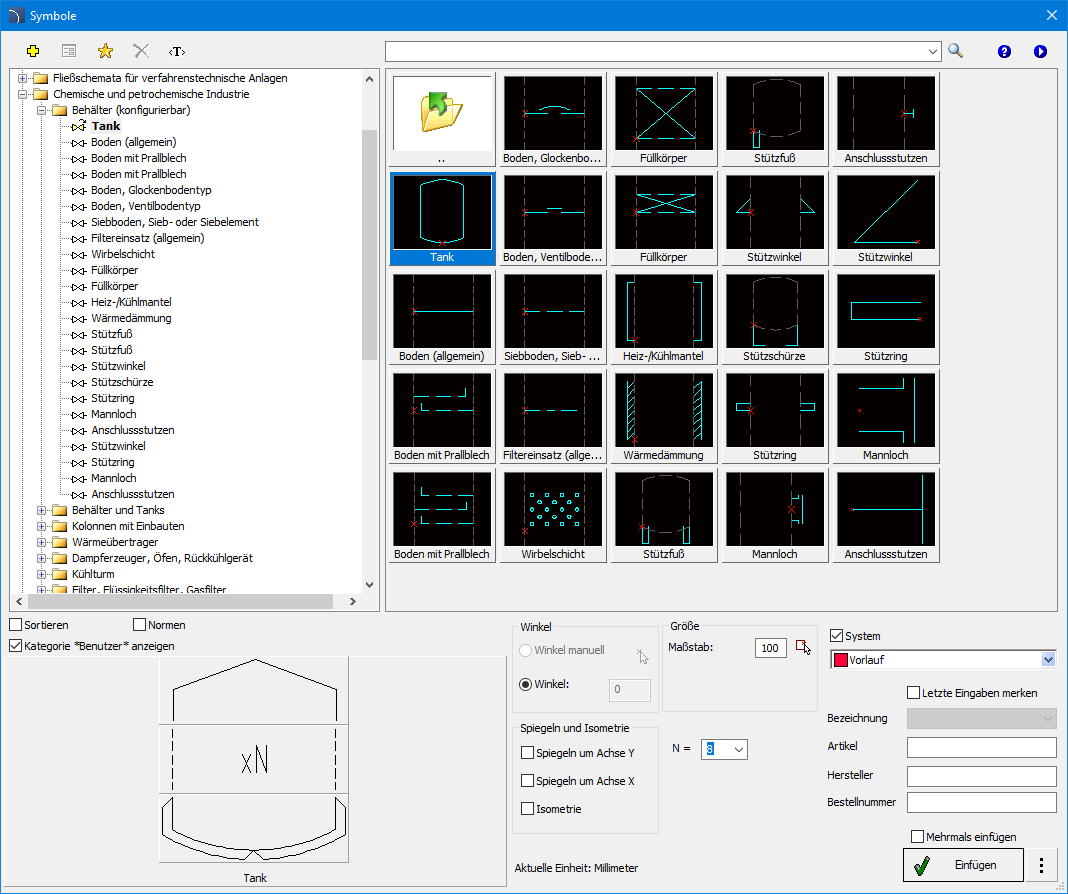

✓ CADprofi HVAC & Piping – Bibliothek "Chemische und petrochemische Industrie"
wurde um eine Bibliothek erweitert, die auf der Norm ISO 10628-2 basiert. Sie enthält eine umfangreiche Sammlung von Symbolen zum Erstellen von Prozessdiagrammen (PFD/P&ID), darunter:
- Behälter, Tanks und Separatoren,
- Wärmeüberträger, Dampferzeuger sowie Öfen,
- Kühltürme und Kühlgeräte,
- Zerkleinerungs-, Mahlmaschinen, Mischer und Knetmaschinen
- Kompressoren, Vakuumpumpen und Motoren,
- Sicherheitsventile und -armaturen.
Eine einzigartige Funktion des Programms ist die Möglichkeit, Behälter zu konfigurieren – der Benutzer kann ihre Form (Auswahl der Böden) und Höhe (Anzahl der Abschnitte) frei definieren. Dank der integrierten Anschlüsse ermöglichen die neuen Symbole eine schnelle und präzise Verbindung der Leitungen.

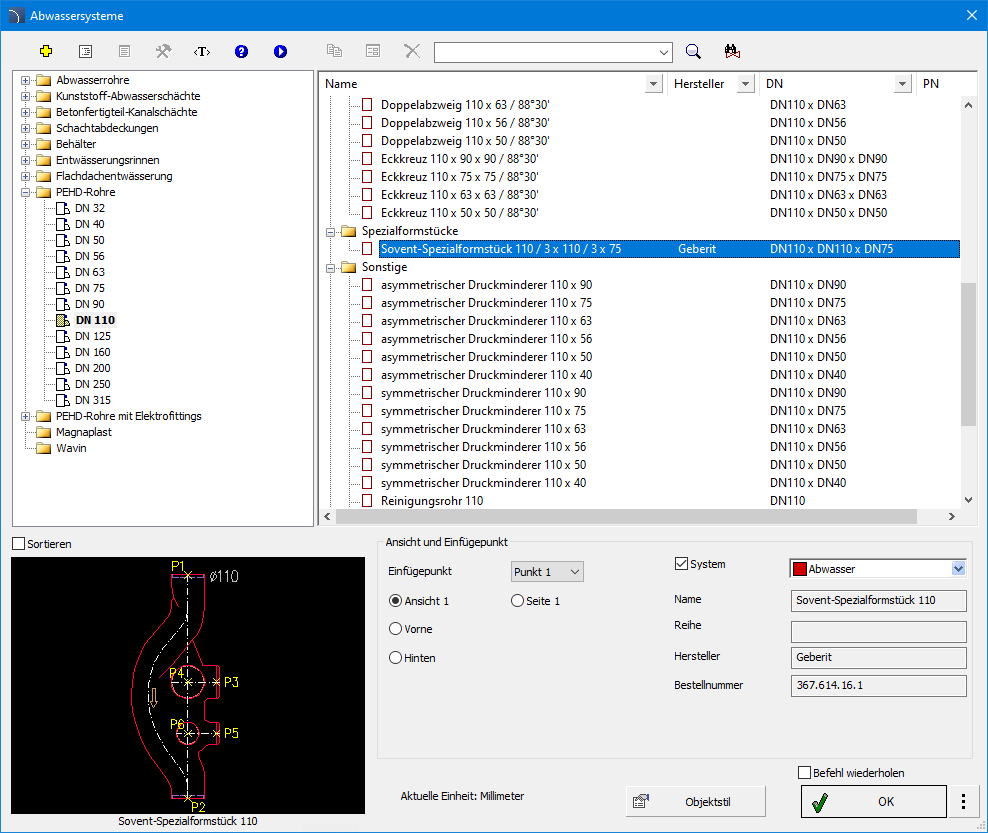

✓ CADprofi HVAC & Piping – Spezialformstück "Sovent"
hinzugefügt. Es befindet sich in der Kategorie PEHD-Rohre (Durchmesser DN110 und DN160).
Beispielansichten der Formstücke:

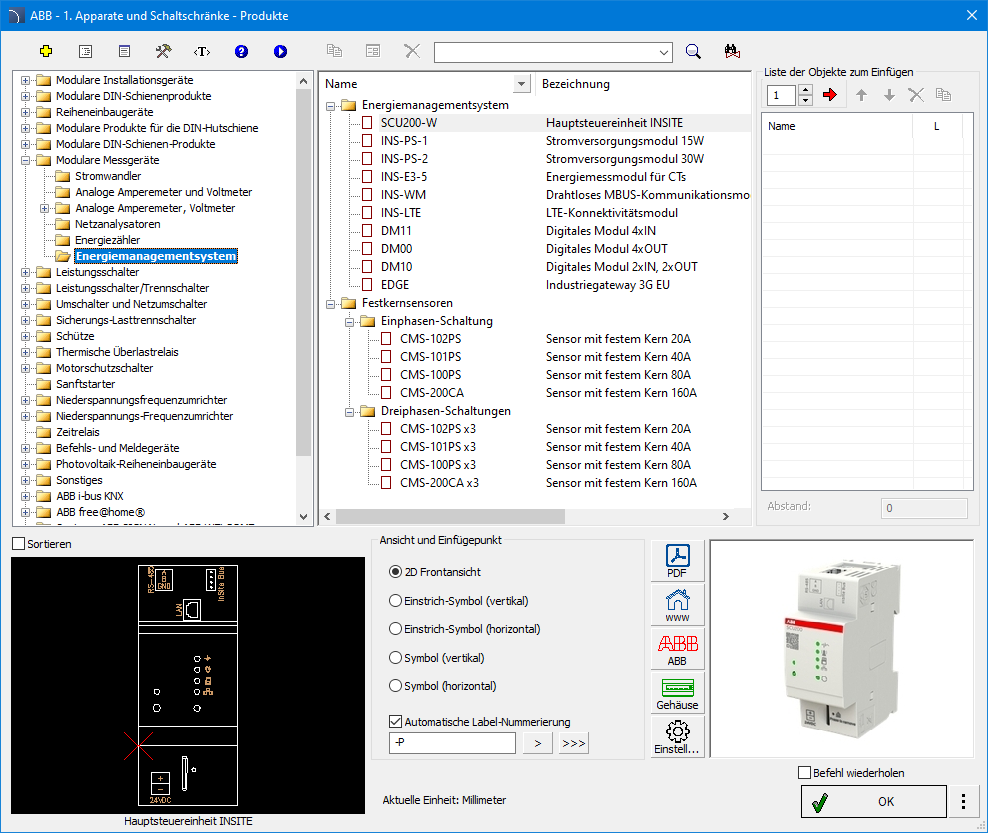

✓ CADprofi OEM – Erweiterung der Herstellerbibliothek von ABB
-
die zentrale Steuereinheit INSITE,
-
Netzteile,
-
Messmodul für Stromwandler,
-
drahtloses M-bus-Kommunikationsmodul,
-
LTE-Kommunikationsmodul,
-
Digitalmodule,
-
Industrial Gateway,
-
Stromsensoren für Messsysteme.

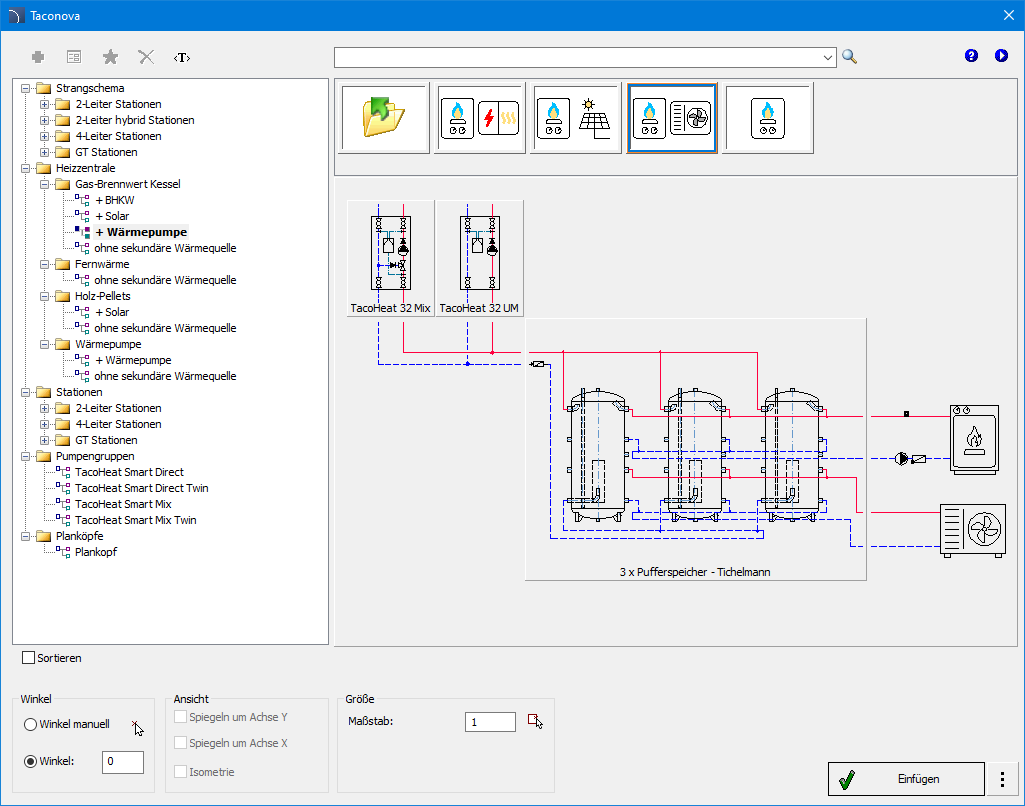

✓ CADprofi OEM – Erweiterung der Herstellerbibliothek von Taconova
- Auswahl der Art der Wärmequelle,
- Festlegung der Anzahl der Pufferspeicher (Tichelmann-System),
- Auswahl der Art und Anzahl der Pumpengruppen.
✓ CADprofi OEM – Erweiterung der Herstellerbibliothek von Bettermann
