CADprofi 2026

Das Programm CADprofi zusammen mit den Herstellerbibliotheken und der Hilfe online wurde um neue Sprachversionen erweitert, was die Arbeit von Planern auf internationalen Märkten erleichtert.

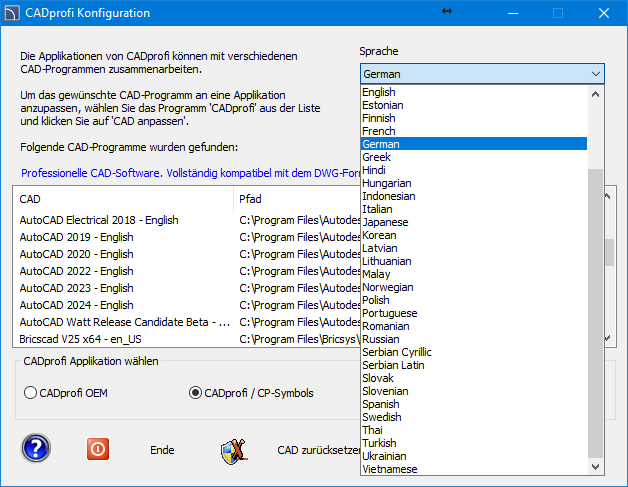

CADprofi unterstützt jetzt 35 Sprachen, darunter: Englisch, Bulgarisch, Chinesisch, Kroatisch, Tschechisch, Dänisch, Estnisch, Finnisch, Französisch, Griechisch, Hindi, Spanisch, Niederländisch, Indonesisch, Japanisch, Koreanisch, Malaiisch, Deutsch, Norwegisch, Litauisch, Lettisch, Polnisch, Portugiesisch, Russisch, Rumänisch, Serbisch, Slowakisch, Slowenisch, Schwedisch, Thailändisch, Türkisch, Ukrainisch, Ungarisch, Vietnamesisch und Italienisch.

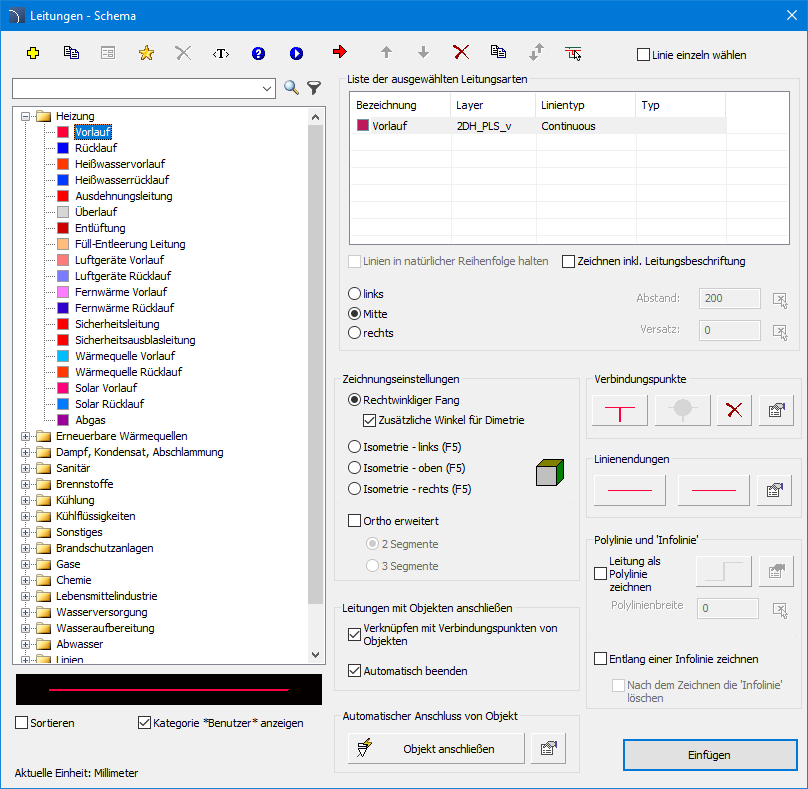

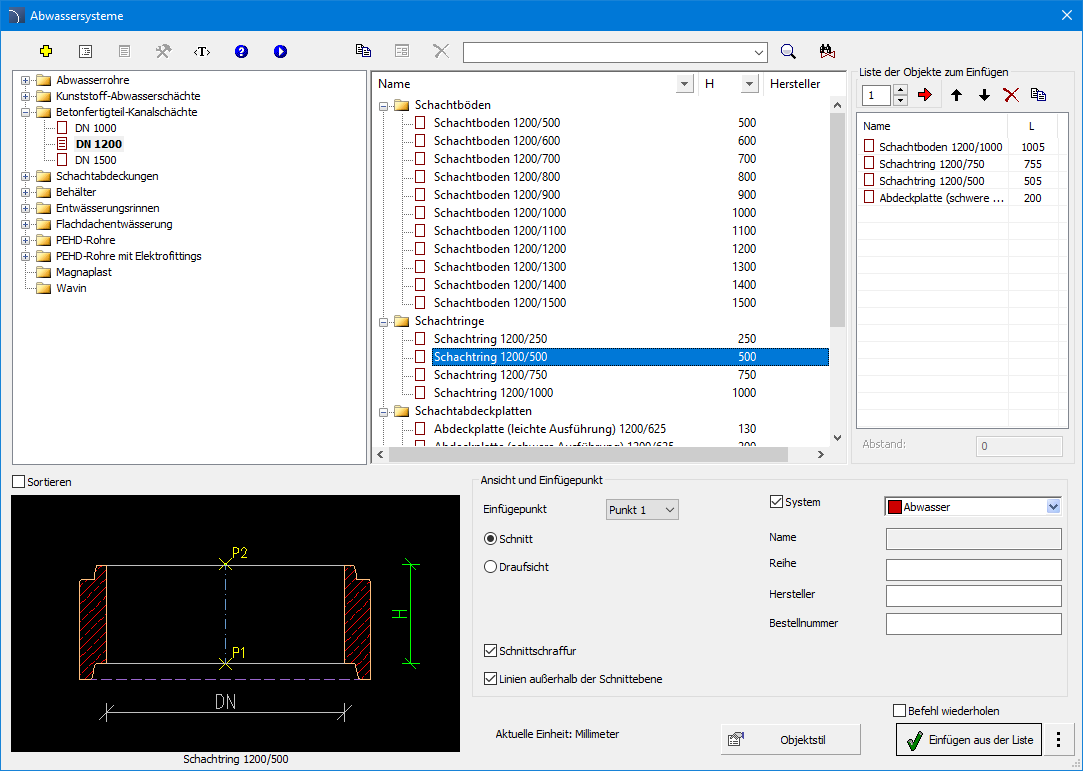

Der Befehl Leitungen – Schema wurde um eine neue Funktion erweitert, die es ermöglicht, Leitungen direkt aus der Zeichnung zu übernehmen.

Mit dieser Funktion kann der Benutzer Leitungen auf der Zeichnung für den Import bequem kennzeichnen.

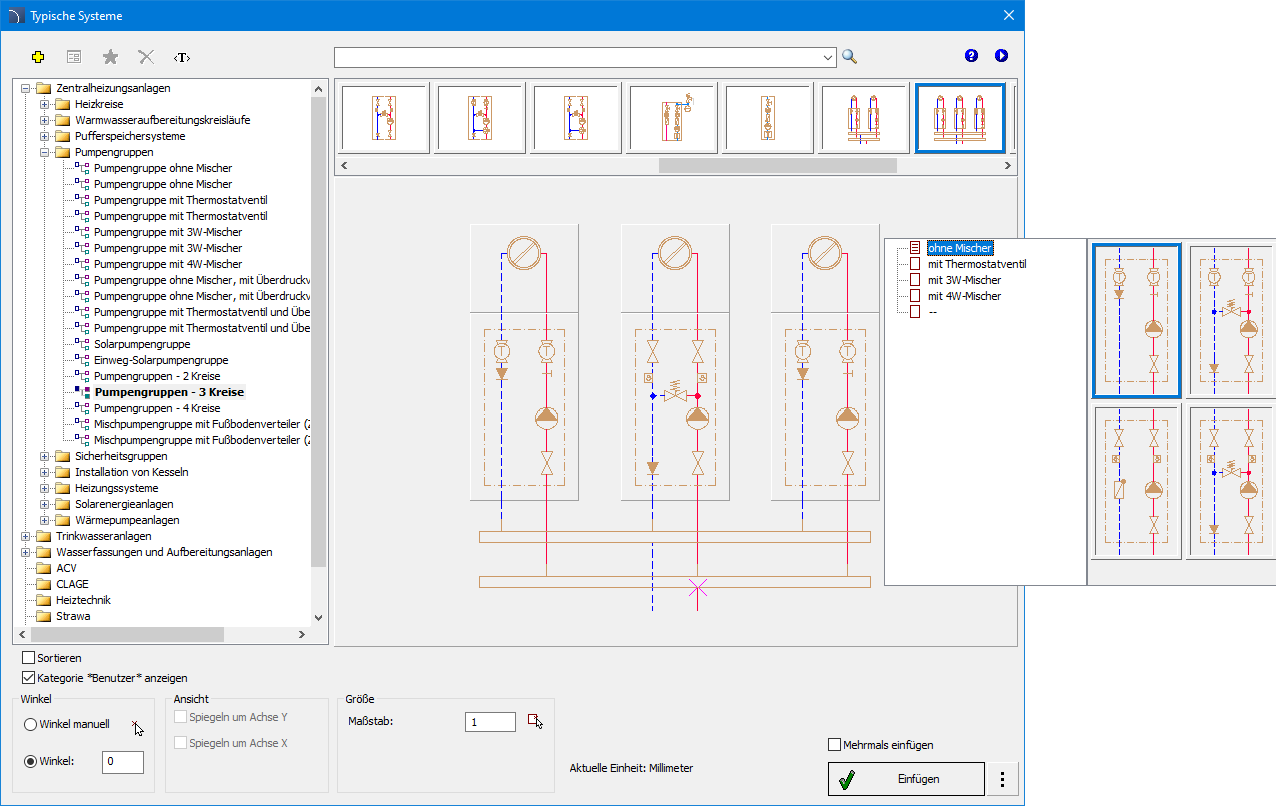

Zum Befehl Typische Systeme unter der Kategorie „Zentralheizungsanlagen“ wurde eine Reihe von neuen vordefinierten Pumpengruppenschemata hinzugefügt, darunter:



Zusätzlich wurde dem Programm ein Heizraum-Schema hinzugefügt. Die Installation besteht aus zwei parallel betriebenen Wärmetauschern zur Erwärmung von Warmwasser und Heizungswasser, die aus einem Fernwärmenetz gespeist werden. Das System umfasst einen Verteiler, Umwälzpumpen für zwei Heizungsstränge sowie eine Steuerungsinstallation.

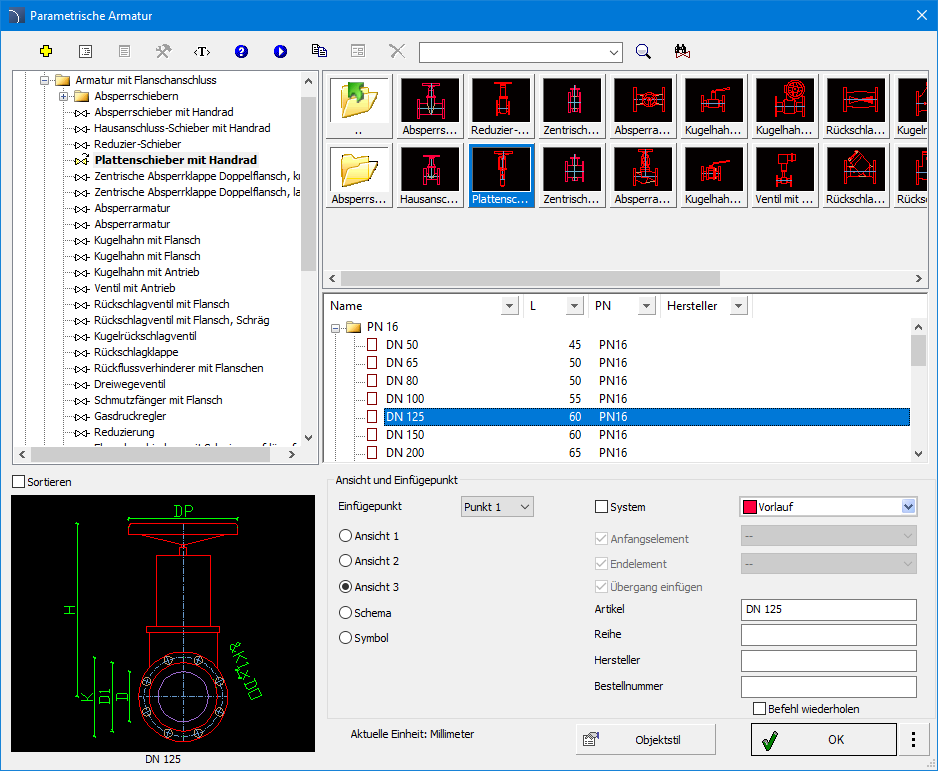

Der Befehl Parametrische Armatur wurde um eine neue Produktgruppe erweitert – Plattenschieber. Zu dieser Gruppe wurden folgende Objekte hinzugefügt:

• Plattenschieber,
• Plattenschieber mit Handrad,
• Plattenschieber für den Unterflureinbau,
• Plattenschieber mit steigendem Spindel,
• Plattenschieber mit steigendem Spindel
  und Winkelgetriebe.



Die Produktdatenbank wurde außerdem um zwei neue Hersteller erweitert: AVK und Jafar.



Zusätzlich wurde im Befehl Parametrische Armatur die Möglichkeit einer stufenlosen Einstellung von Teleskopschubantrieben für Schieber in folgenden Varianten hinzugefügt:

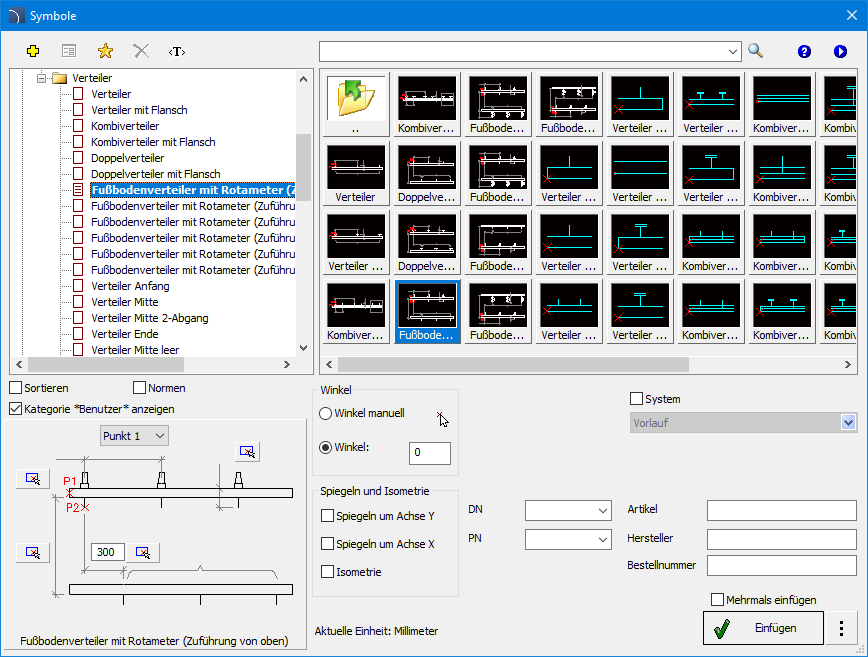

Der Befehl Symbole  wurde um konfigurierbare Symbole für Bodenverteiler mit verschiedenen Arten von Instrumenten erweitert, darunter:

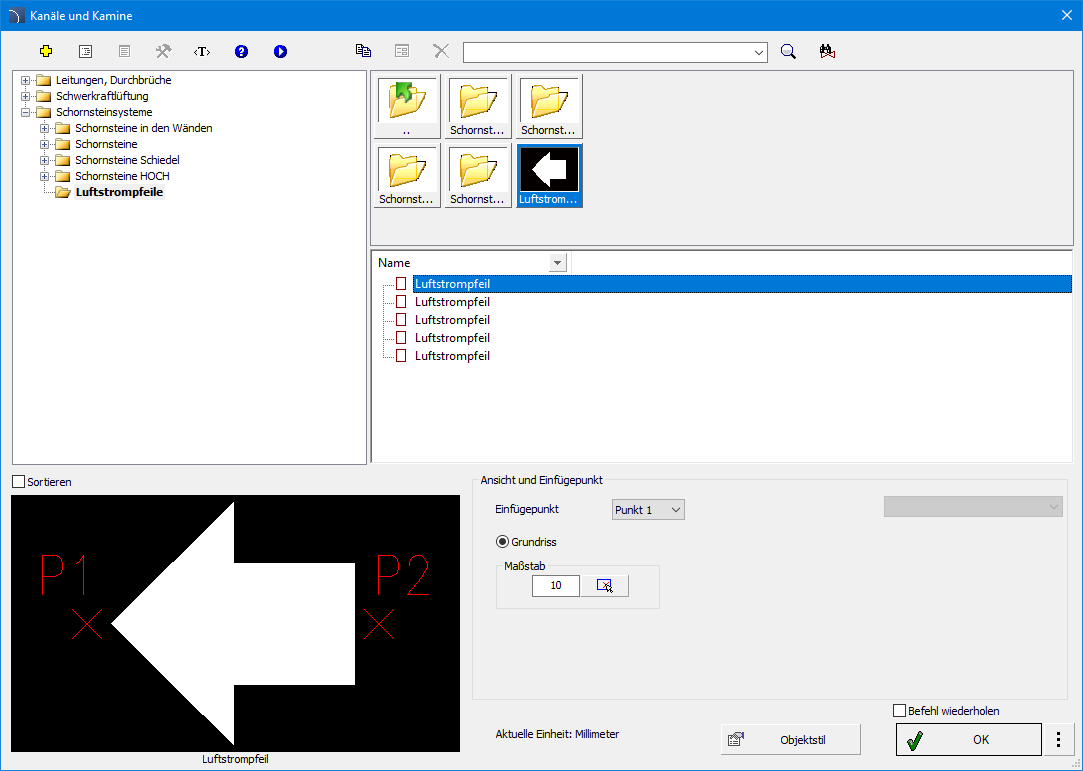

Dem Befehl Bauelemente des Programms CADprofi Architectural wurden Symbole für die Luftströmungsrichtung hinzugefügt, die eine Kennzeichnung der Zirkulationsrichtung in natürlichen Lüftungssystemen ermöglichen.



Die neuen Elemente erleichtern die übersichtliche Darstellung von Lüftungsschemata und erhöhen die Genauigkeit der Projektdokumentation.

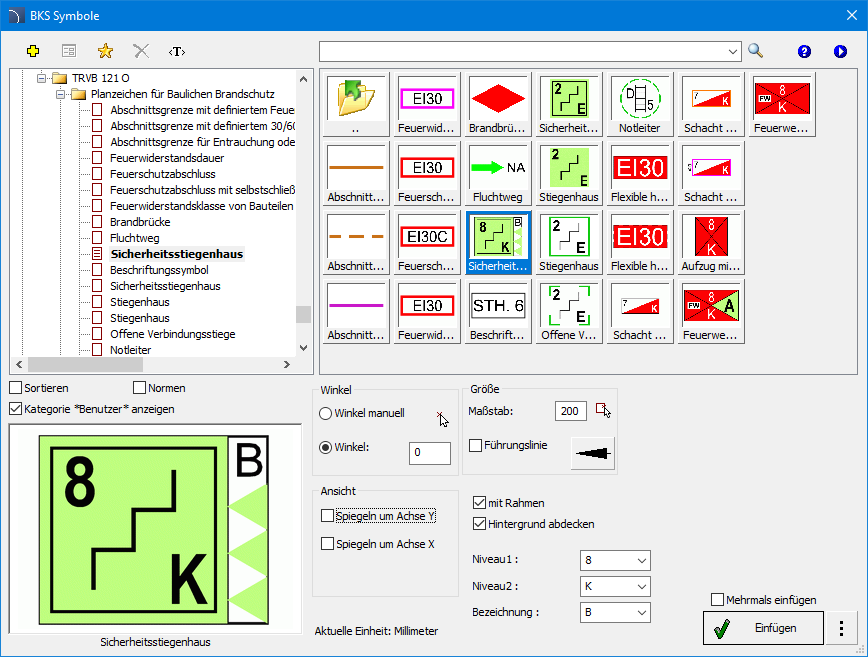

Der Befehl BKS Symbole im Modul CADprofi Architectural wurde um eine neue Symbolbibliothek gemäß der deutschen Norm DIN 14034-6 aktualisiert, was eine noch höhere Übereinstimmung der Projekte mit den aktuellen europäischen Anforderungen gewährleistet.



Zusätzlich wurde die österreichische Norm TRVB 121 O aktualisiert, wodurch Benutzer Brandschutzpläne erstellen können, die vollständig den österreichischen Vorschriften und technischen Standards entsprechen.

Das Modul Architectural von CADprofi wurde um die Möglichkeit erweitert, Treppengeländer in der Seitenansicht einzufügen.

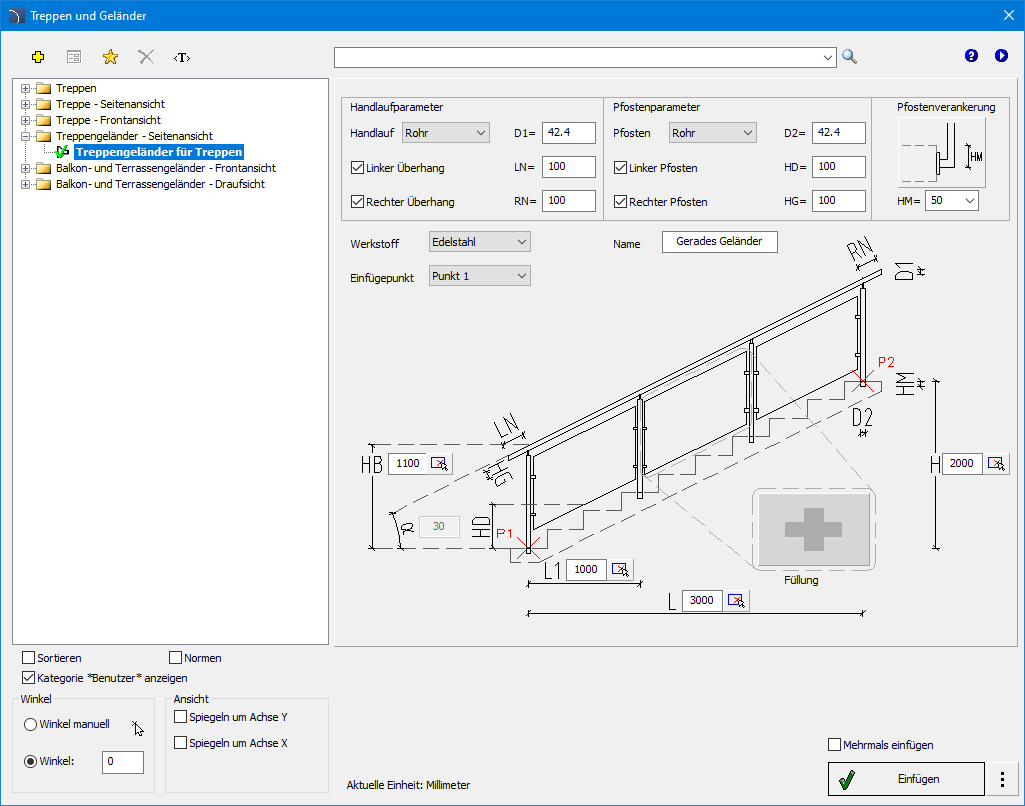

Neue Elemente sind im Befehl Treppen und Geländer , welcher durch die Kombination der früheren Befehle Treppen und Geländer entstanden ist. Mit dem aktualisierten Befehl können die folgenden Objekte eingefügt werden:

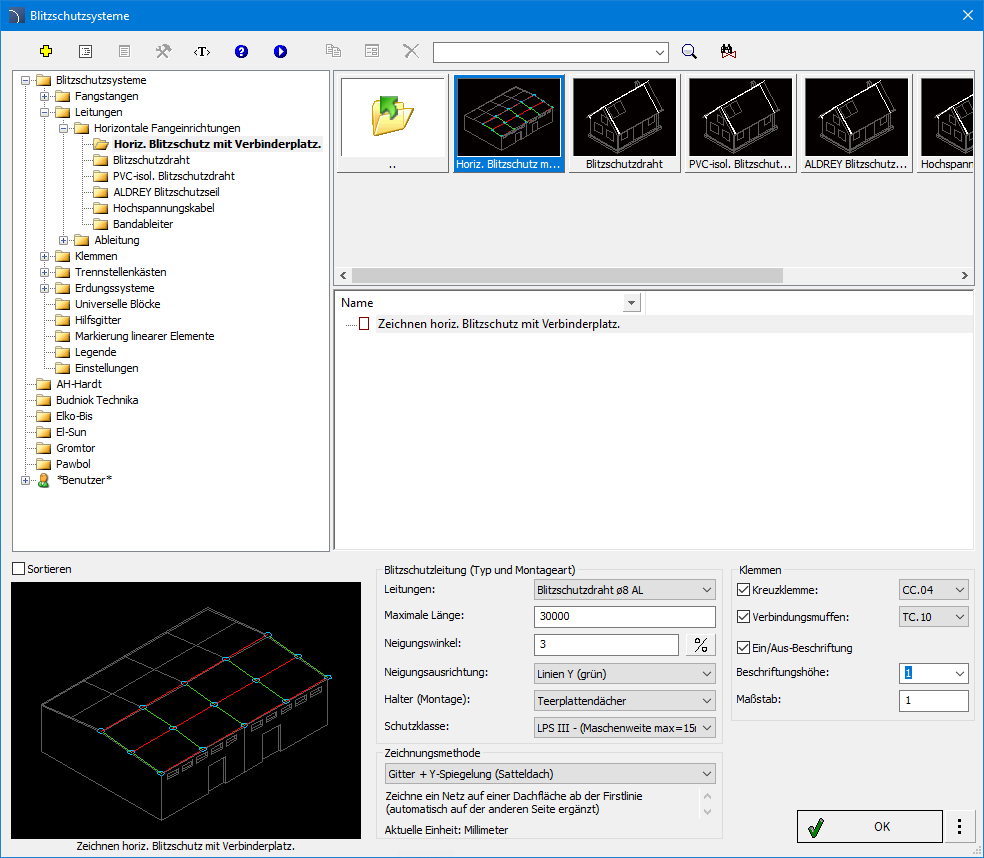

In der neuesten Version des Programms CADprofi Electrical wurde die Funktionalität des Befehls Blitzschutzsysteme erweitert. Es wurde die Möglichkeit des dynamischen Zeichnens eines Hilfsrasters sowie der automatischen Generierung von Leitungen und Verbindern im ausgewählten Projektbereich hinzugefügt.

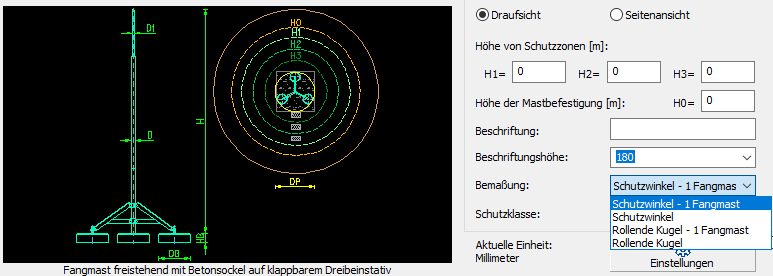

Der Benutzer muss keine Maße mehr aus der Zeichnung entnehmen – es genügt, zwei Punkte anzugeben, damit das Programm automatisch ein Hilfsraster erstellt. Auf dieser Grundlage zeichnet CADprofi die Leitungen und fügt die Verbinder an den entsprechenden Stellen im Projekt ein.

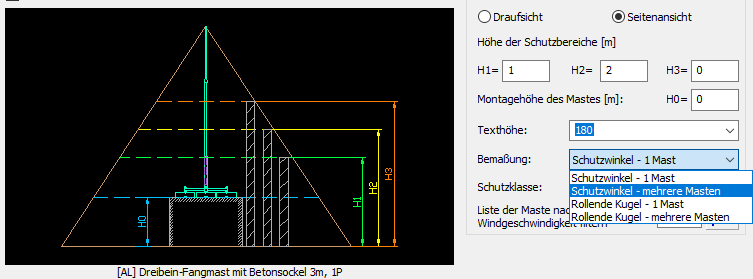

Darüber hinaus wurde die dynamische Bestimmung der Schutzbereiche für Mehrmast-Blitzschutzsysteme um die Kegel- (Schutzwinkel-) Methode für die vier LPS-Schutzklassen erweitert.

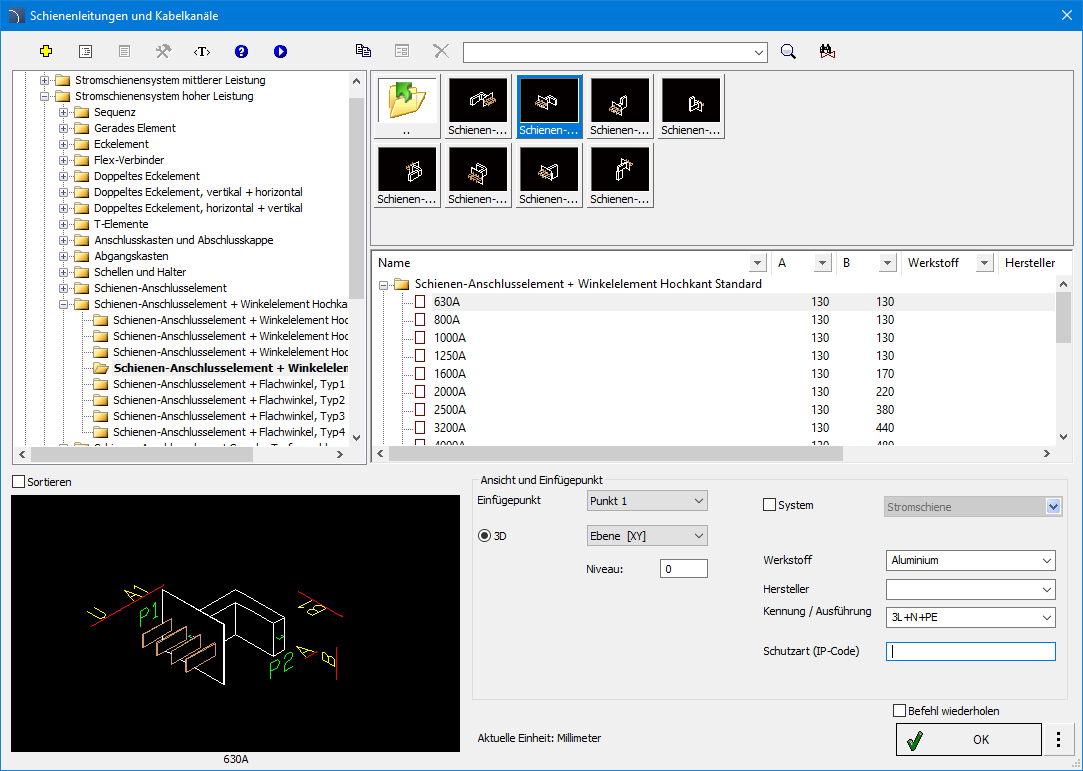

Der Befehl Schienenleitungen und Kabelkanäle des Programms CADprofi wurde um eine neue Produktkategorie erweitert – Hochleistungs-Verteilsystem, die folgende Elemente umfasst:

• Stromschienenstränge,
• Gerade Elemente,
• Eck- sowie vertikale, horizontale, flexible und doppelte Eckelemente,
• T-Stücke,
• Anschlusskästen,
• Abschlusskappen und Abgangskästen,
• Schellen und Halterungen,
• Anschlusskästen für Schaltanlagen sowie gerade Anschlusselemente,
• Winkelelemente.



Zusätzlich wurde der Befehl erweitert um:

• Schellen und Halterungen,
• Anschlusskästen und Winkelverbinder,
• Flexible Verbindungen zu Transformatoren.

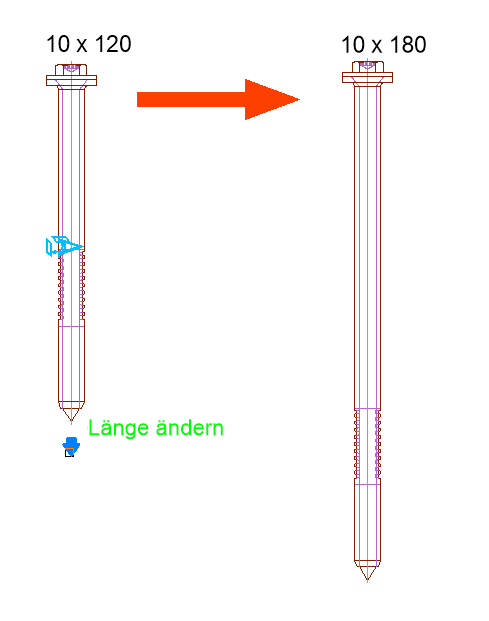

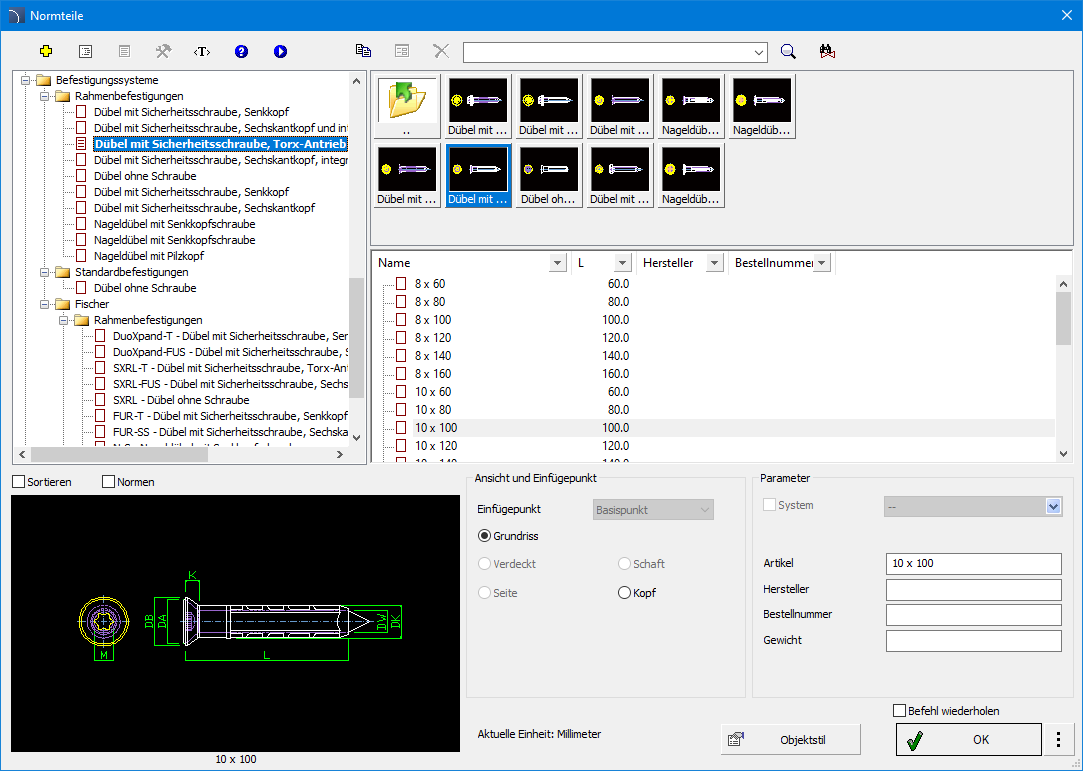

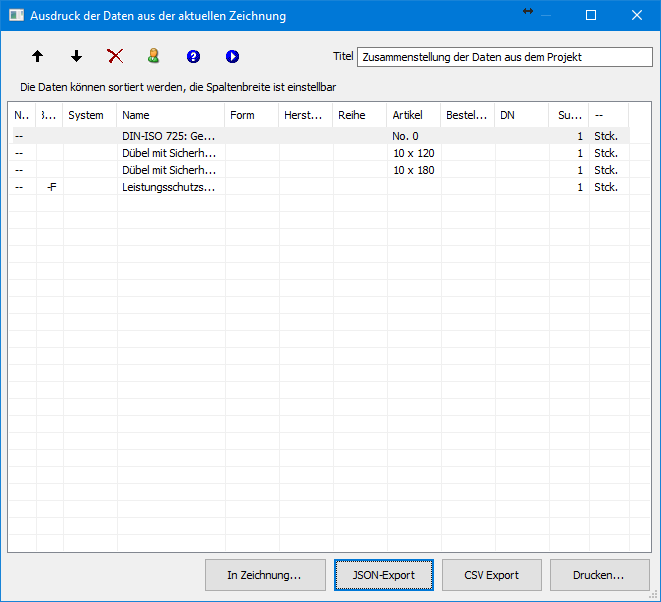

Der Befehl Normteile wurde um neue Produktkategorien erweitert – Befestigungssysteme. Die Bibliothek umfasst Dübel und Schrauben.



Dem Benutzer steht eine breite Auswahl an Befestigungselementen zur Verfügung – von Standarddübeln und -schrauben bis hin zu speziellen Lösungen der Firma Fischer – bereit zur direkten Verwendung im Projekt.



Diese Erweiterung optimiert den Planungsprozess erheblich, da sie eine schnelle Auswahl und Platzierung des passenden Befestigungssystems ermöglicht.

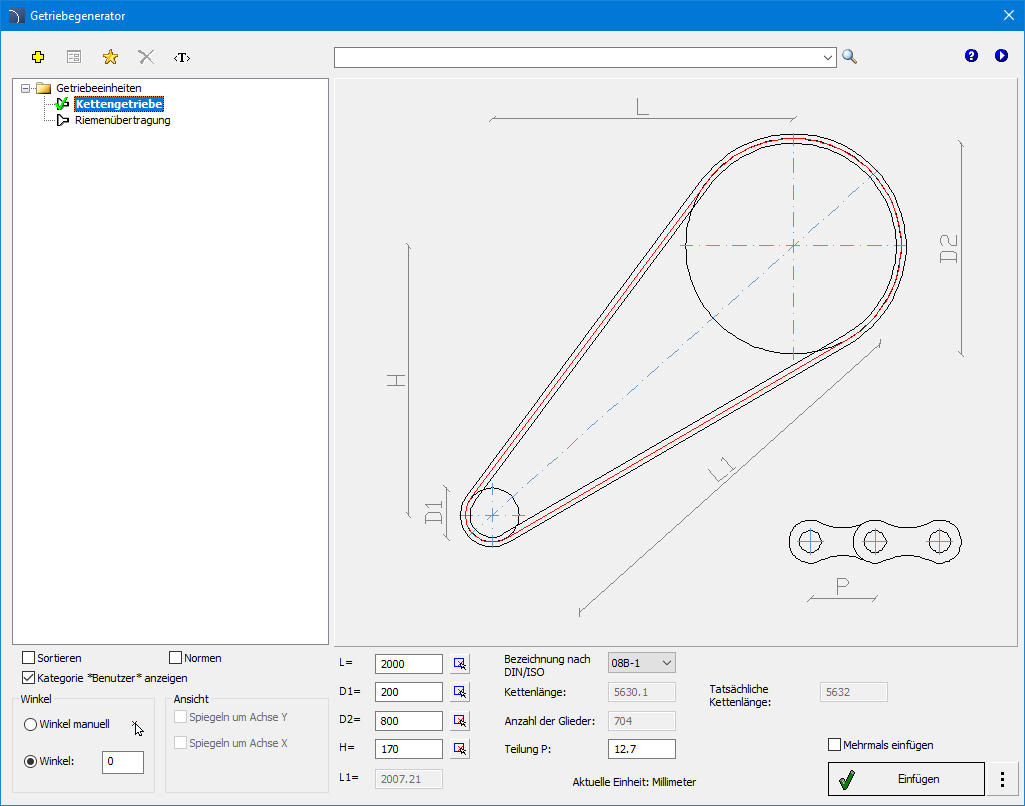

Das mechanische Modul des Programms CADprofi wurde um einen neuen Befehl erweitert – den Getriebegenerator , der das automatische Erzeugen von Ketten- und Riemengetrieben ermöglicht.



Der Benutzer kann die Art des Riemens sowie die Anzahl der Riemen auswählen; die Länge wird automatisch anhand der angegebenen Parameter berechnet.



Die ABB-Bibliothek im Programm CADprofi wurde um neue Produktarten erweitert:

• Aufputzgehäuse der Serie AK600 – Metallgehäuse bis 63A sowie teletechnische Ausführungen,
• Unterputzgehäuse der Serie CU – Metallgehäuse bis 125A (ersetzt die Serie U),
• Außengehäuse der Serien APO, ARIA, VMS,
• Standgehäuse bis 1000A der Serie TwinLine-X,
• Rahmen-Standgehäuse bis 2000A der Serie pro E power 185 mm (ersetzt die Serie Triline),
• Zusätzliche Zubehörteile: Sockel, Voll- und Glastüren sowie obere und untere Abdeckplatten mit Kabeleinführungen,
• Aufbausysteme: Combiline N, Combiline X, Combiline 185.

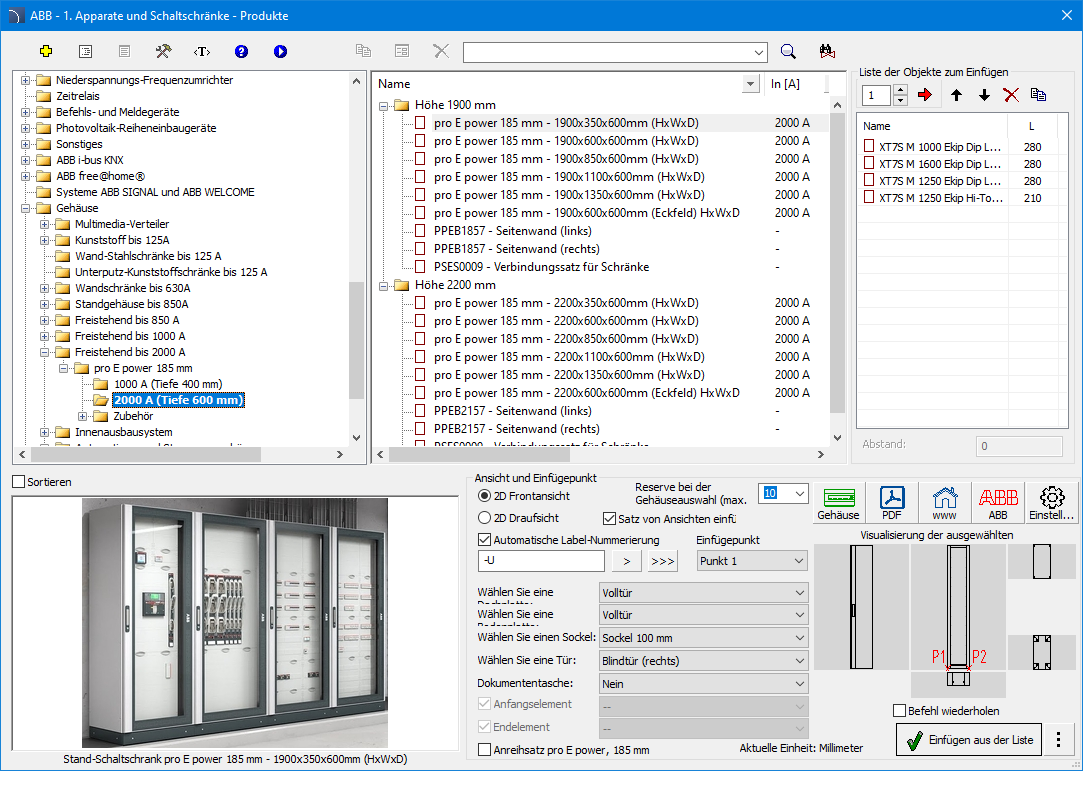

Zusätzlich wurden für die Gehäuseserien TwinLine-X und pro E power 185 mm Konfiguratoren vorbereitet, mit denen Türen, Sockel sowie obere und untere Abdeckplatten mit Kabeleinführungen ausgewählt und die gewählte Konfiguration visuell dargestellt werden können.

Die in CADprofi verfügbare ABB-Bibliothek wurde um neue Produkttypen erweitert:

• Modulares Gerät: neue Überspannungsableiter und Überstromschutzschalter der Serie S300P als Ersatz für die Produkte der Serie S200P;

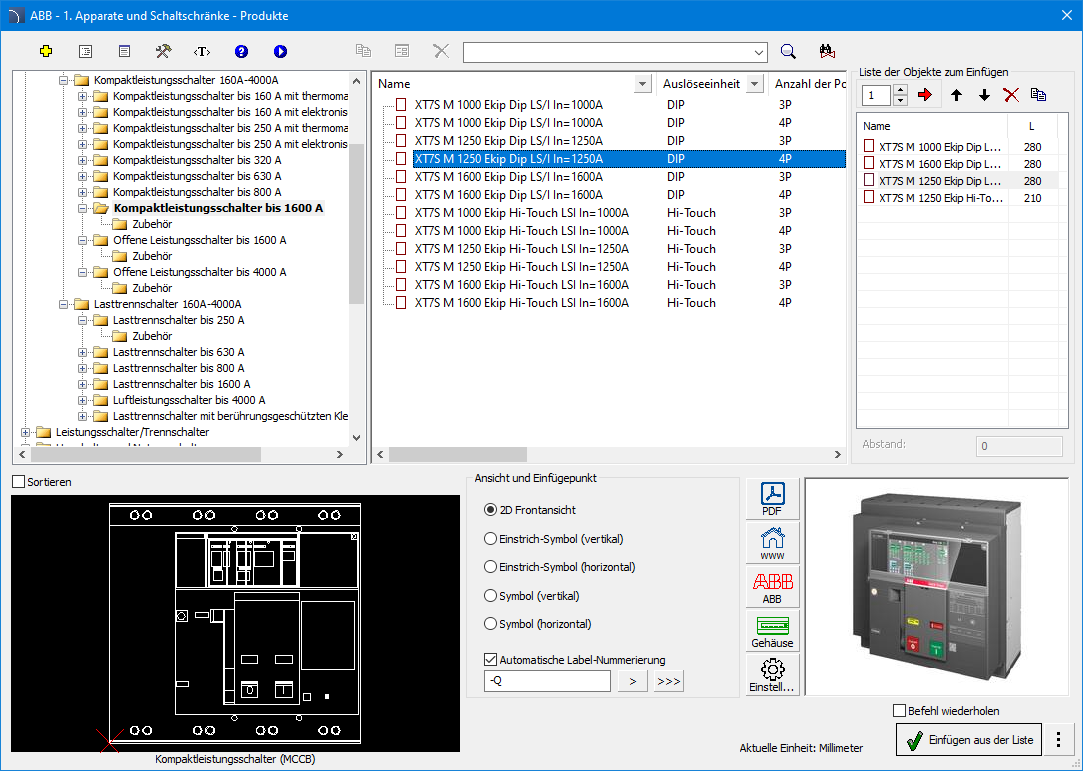

• Leistungsschalter/Trennschalter: Neue Ekip Kompakt-/offene Leistungsschalter (DIP, Touch, Hi-Touch) in stationärer und ausfahrbarer Ausführung mit Zubehörsatz.
• Sicherungen: neue Sicherungslasttrennschalter ITS2.D i ITS2.D-MOT.

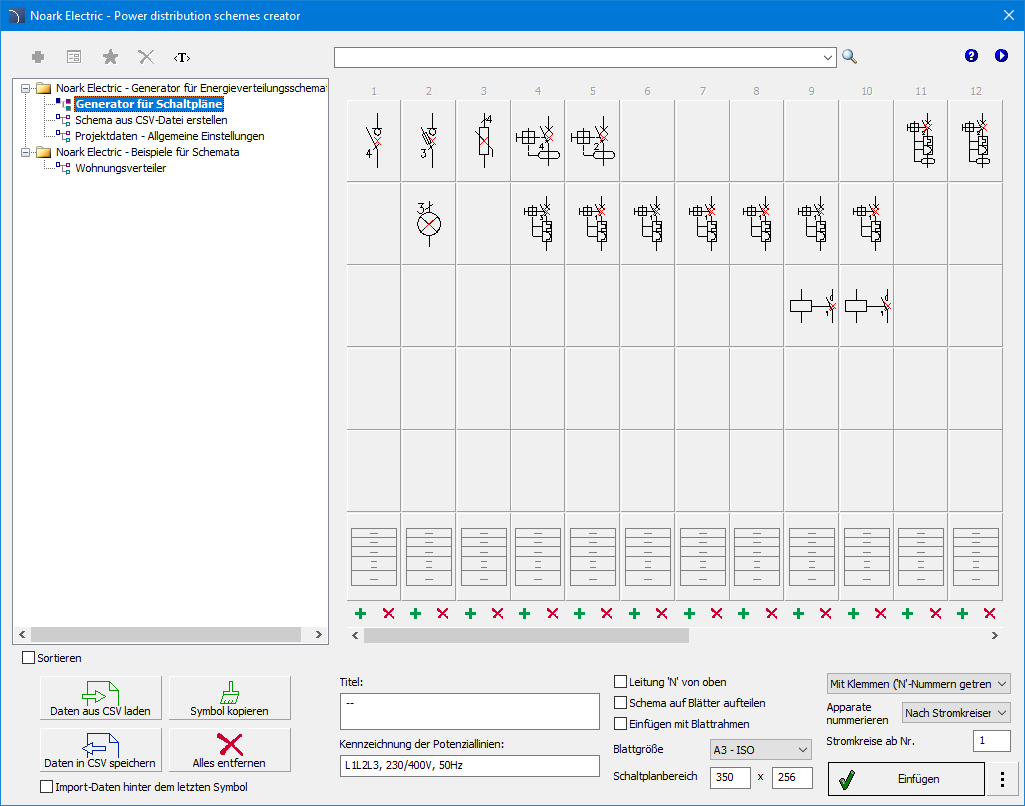

Darüber hinaus wurde die ABB Bibliothek – Schema-Generator Stromverteilung um eine neue Kategorie Projektdaten - Allgemeine Einstellungen erweitert, die es ermöglicht, Daten in der Zeichnungstabelle zu beschreiben, Konstruktionsblätter einzufügen und die Sichtbarkeit von Attributen zu verwalten. Neu hinzugekommen sind auch die Beschreibungsfelder Bezeichnung der Potentiallinien und Titel.

Die ABB Bibliothek – Schema-Generator Stromverteilung, die in CADprofi verfügbar ist, wurde um das fortschrittliche ABB CADcalc Berechnungswerkzeug erweitert, das den Benutzer bei der Durchführung eigener Berechnungen unterstützt:

• Auswahl der Kabel und Prüfung der Strombelastbarkeit,
• Spannungsabfälle,
• Schutz gegen elektrischen Schlag,
• Überprüfung von Kurzschluss-Schutzvorrichtungen,
• Leistungsbilanz,
• Überprüfung von Kabeln in einer Brandzone.

ABB CADcalc ist ausschließlich in polnischer Sprache erhältlich.

CADprofi verfügt über eine neue Produktbibliothek für den Entwurf von teletechnischen Schrankansichten mit strukturierten Verkabelungselementen mit Produkten der Firma A-LAN Technologie. Die Bibliothek umfasst:

• RACK Server- und Datenkommunikationsschränke
• Verkabelung – Kupfer, Glasfaser, Telefon, für Mehrfamilienhäuser.
• Endkundengreäte.

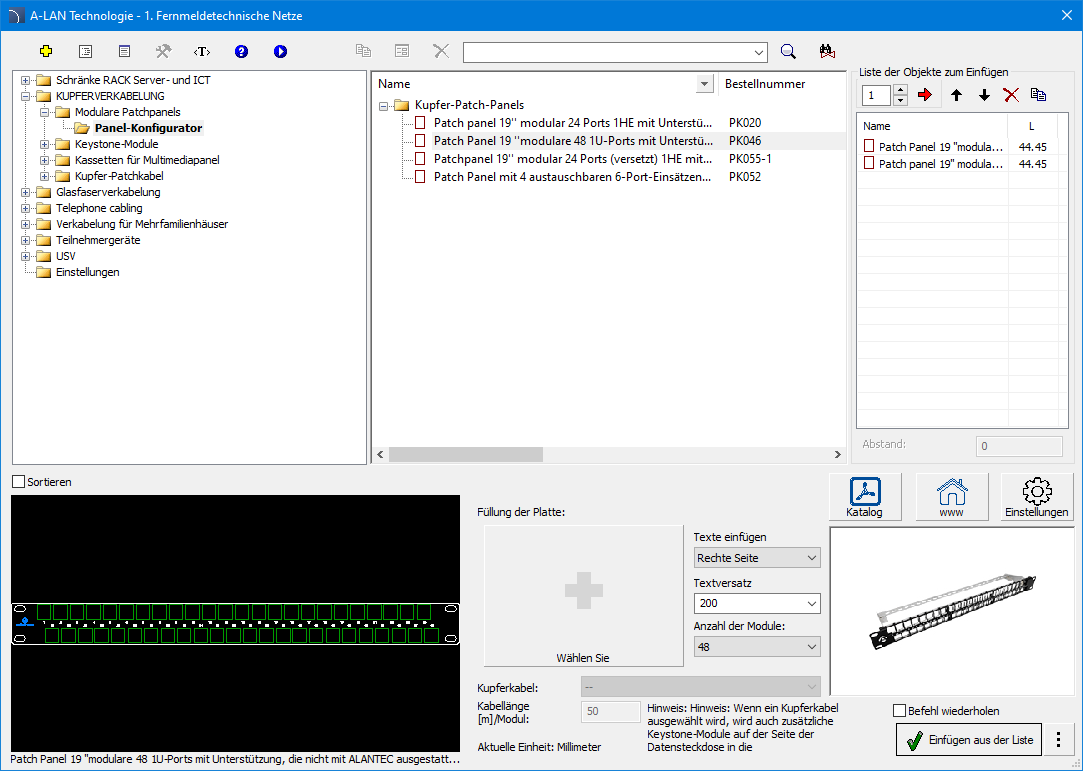

Darüber hinaus verfügt die Bibliothek über einen komfortablen Konfigurator für Kupferpanels, LWL-Switcher und Kassetten für Multimedia-Panels.

Der Konfigurator ermöglicht eine schnelle Auswahl des entsprechenden Modultyps/Adapters, seiner Menge sowie des Typs des Kupferkabels und seiner Länge im Falle von Keystone-Modulen.

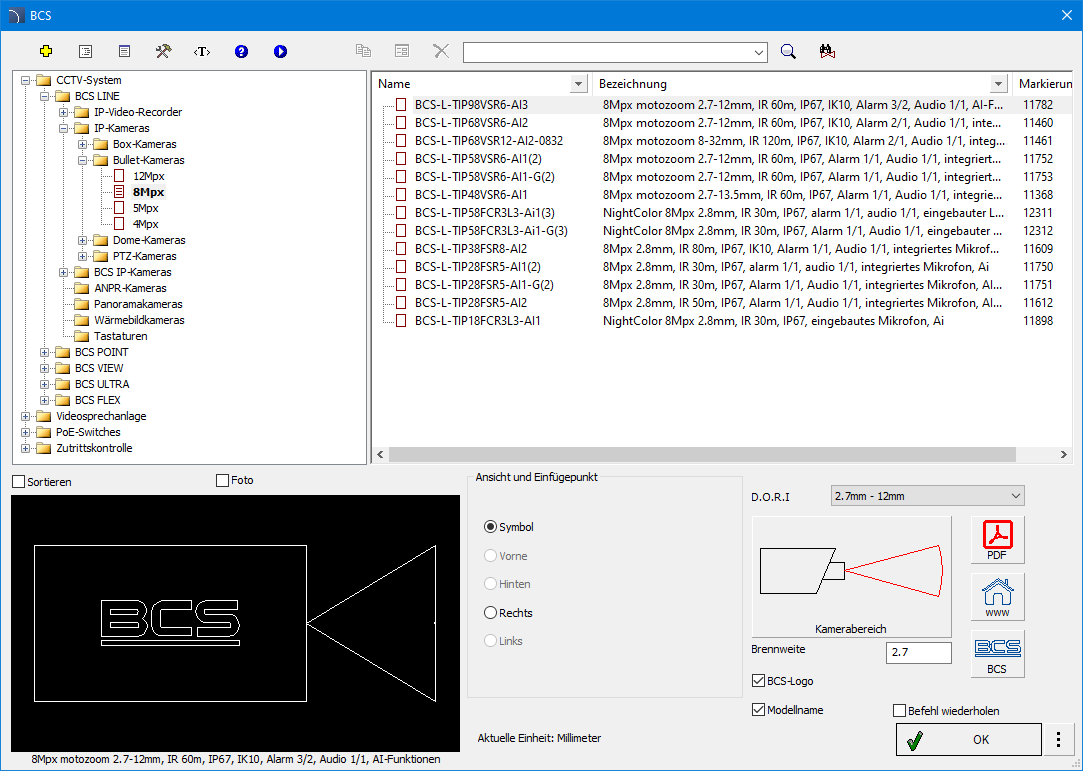

Die in CADprofi verfügbare BCS-Bibliothek wurde um die neuen Produktlinien ULTRA und FLEX erweitert.

Auch die BCS-Produktreihen LINE, POINT, VIEW und PoE-Switches wurden erweitert.

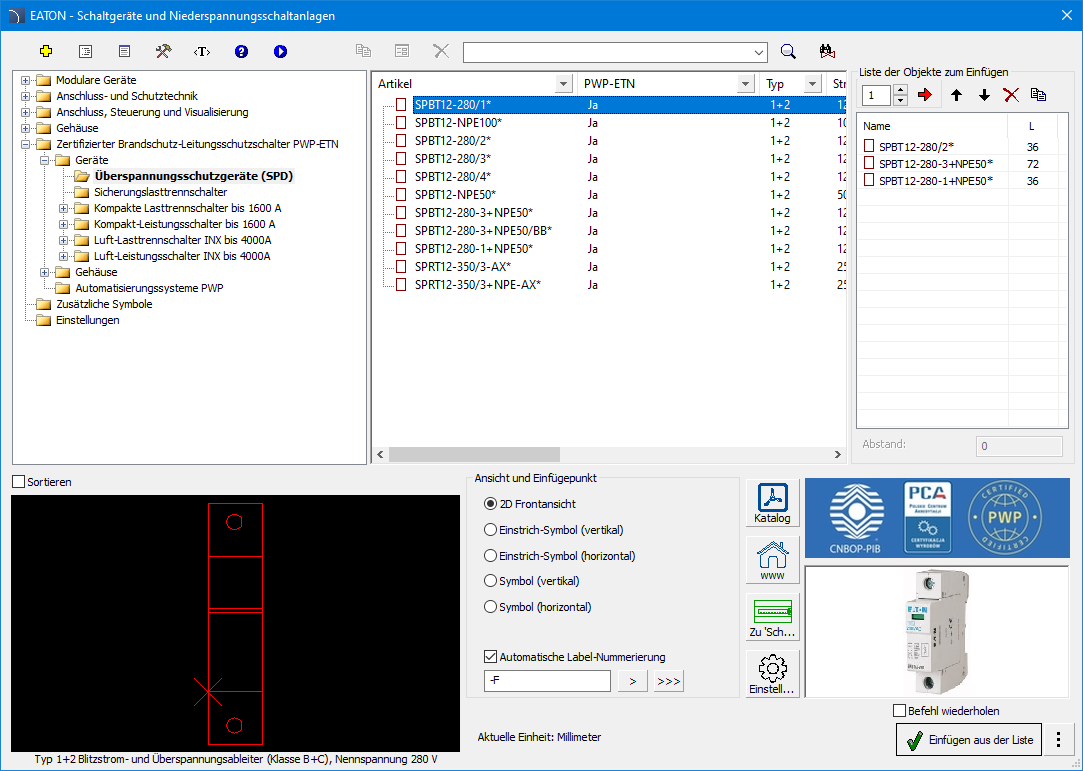

Die in CADprofi verfügbare EATON Bibliothek wurde um eine neue Produktkategorie erweitert - den PWP-ETN-zertifizierten Brandschutz-Leistungsschalter. Die Kategorie enthält:

• Überspannungsableiter,
• Sicherungstrennschalter,
• Trenn- und Lasttrennschalter bis zu 1600A,
• offene Leistungsschalter INX bis 4000A,
• offene Leistungsschalter IZMX do 4000A,
• Gehäuse xEnergyBasic bis 630A,
• Gehäuse xEnergyLight bis 1600A,
• Zubehör,
• Automatisierungssysteme PWP.

Darüber hinaus wurde die Bibliothek des EATON - Schema-Generator Stromverteilung um die Möglichkeit erweitert, ein Deckblatt sowie ein Blatt mit technischen Parametern und einer Projektbeschreibung einzufügen.

Die Elko-Bis-Bibliothek, die im CADprofi-Programm verfügbar ist, wurde aktualisiert und um neue Funktionen erweitert:

• Möglichkeit für den Benutzer, den Abstand zwischen Befestigungen und Halterungen festzulegen;
• Berücksichtigung der Menge an Kleber oder Vaseline in den Stücklisten – abhängig von der Art der Befestigungen und der Dacheindeckung;
• automatische Bestimmung der Windzone auf Grundlage der angegebenen Installationsadresse.

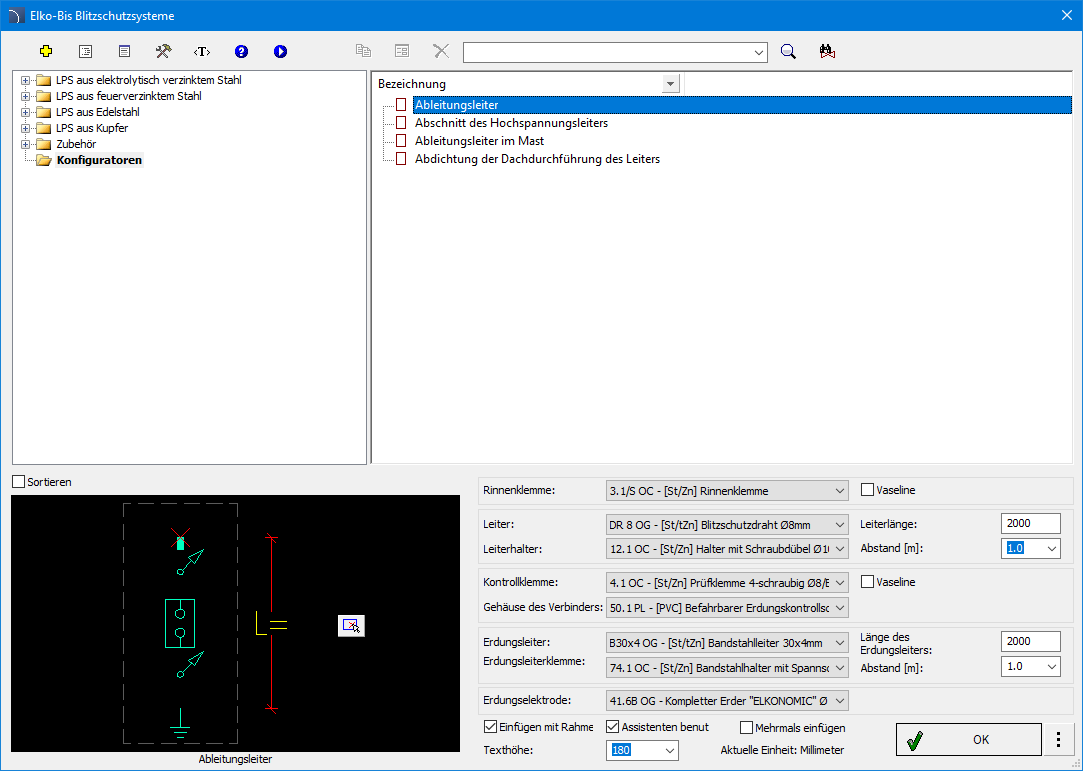

Zusätzlich wurde der Bibliothek ein Konfigurator für typische Lösungen hinzugefügt:

• für Ableitungsleiter;
• für Hochspannungsleiter;
• für Dachdurchführungen von Drähten.

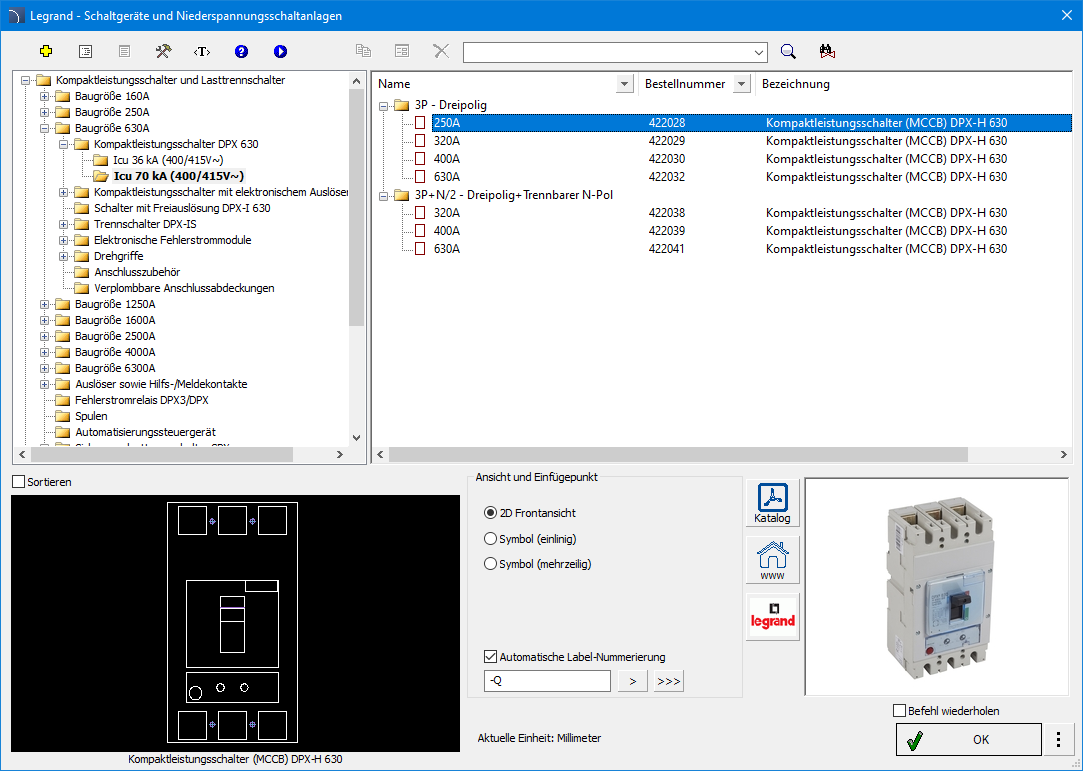

Die Produktbibliothek von Legrand - Niederspannungsgeräte und -schaltanlagen ist in einer neuen, aktualisierten und verbesserten Version erschienen. Die Bibliothek umfasst:

• Leistungs- und Trennschalter.
• Modulare Geräte.
• Steuerung/Programmierung.
• Steuerung und Singnalisierung - Zubehör.
• Messgeräte.
• Verkabelungszubehör.
• Schaltanlagen und - schränke.

Darüber hinaus wurde der Dialog zur Produktauswahl um die Möglichkeit erweitert, schnell auf den PDF-Katalog und die Produktinformationsseite des Herstellers zuzugreifen.

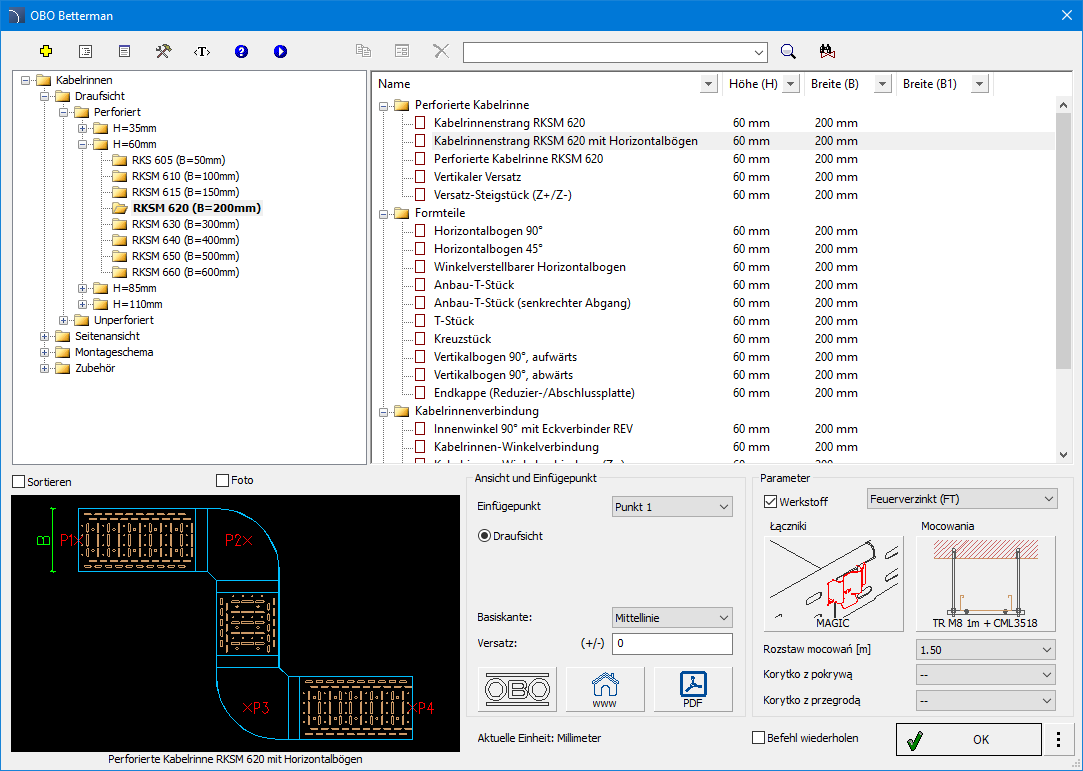

Dem Programm CADprofi wurde eine neue Produktbibliothek für die Planung von Kabeltrassen mit Systemlösungen der Firma OBO Bettermann hinzugefügt. Die Bibliothek umfasst Produkte aus dem Bereich der Blechkabelrinnen:

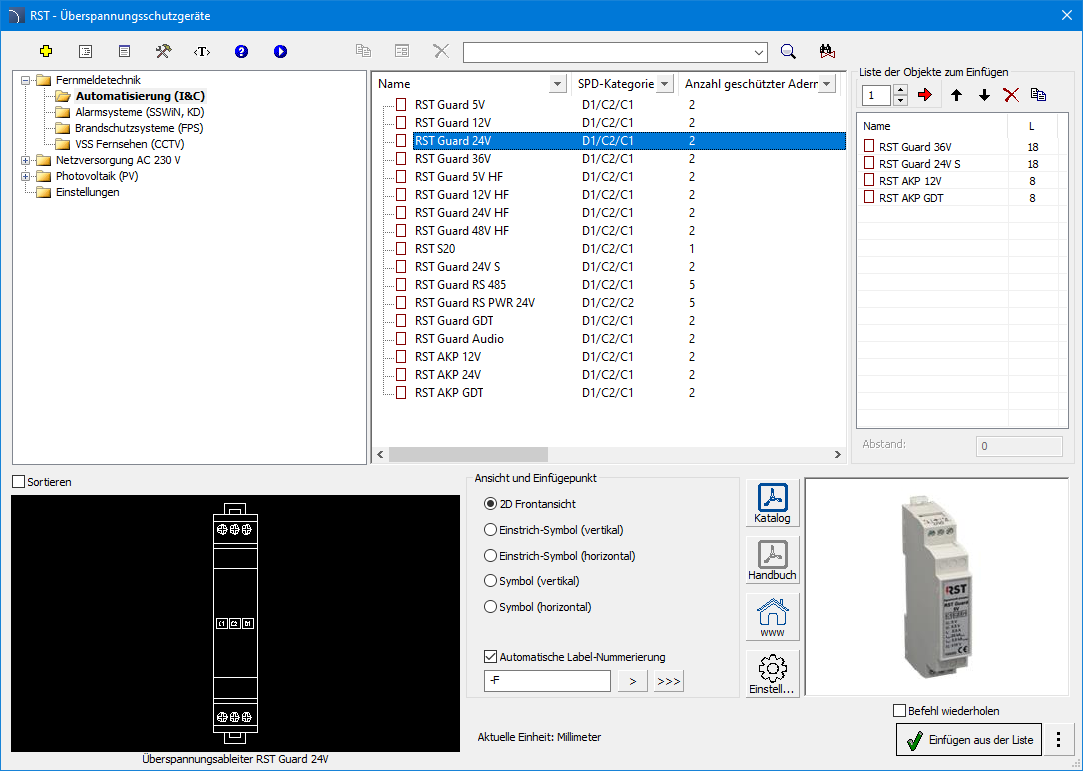

Dem Programm CADprofi wurde eine Bibliothek mit Überspannungsschutzgeräten der Firma RST hinzugefügt. Die Bibliothek enthält Geräte zum Schutz von:

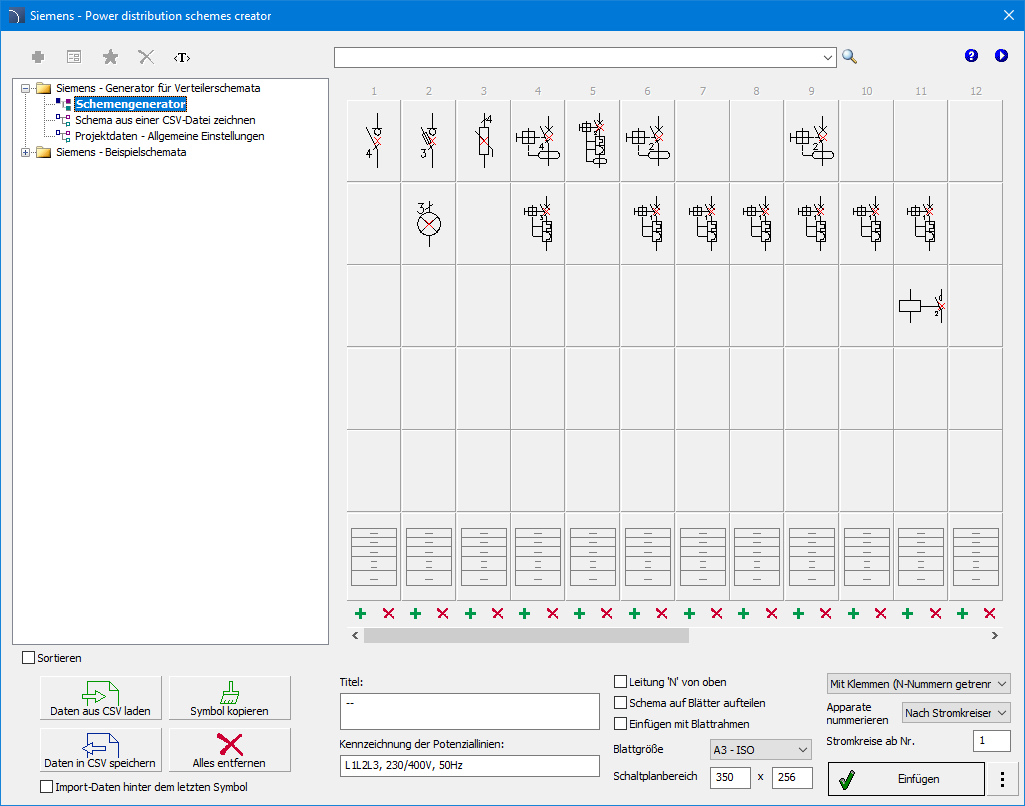

Die Siemens-Bibliothek, die im CADprofi-Programm verfügbar ist, wurde um die Möglichkeit erweitert, Schaltpläne mithilfe des Energieverteilungsschema-Generator zu generieren.

Der Schema-Generator ermöglicht die Auswahl von Produkten aus der Bibliothek für Niederspannungsgeräte und -verteiler und deren Platzierung an den entsprechenden Positionen im Schaltplan.

Auf diese Weise kann die logische Struktur der gesamten Verteilung sehr einfach und schnell definiert werden – mit Fokus auf die Produktauswahl anstatt auf das manuelle Zeichnen.

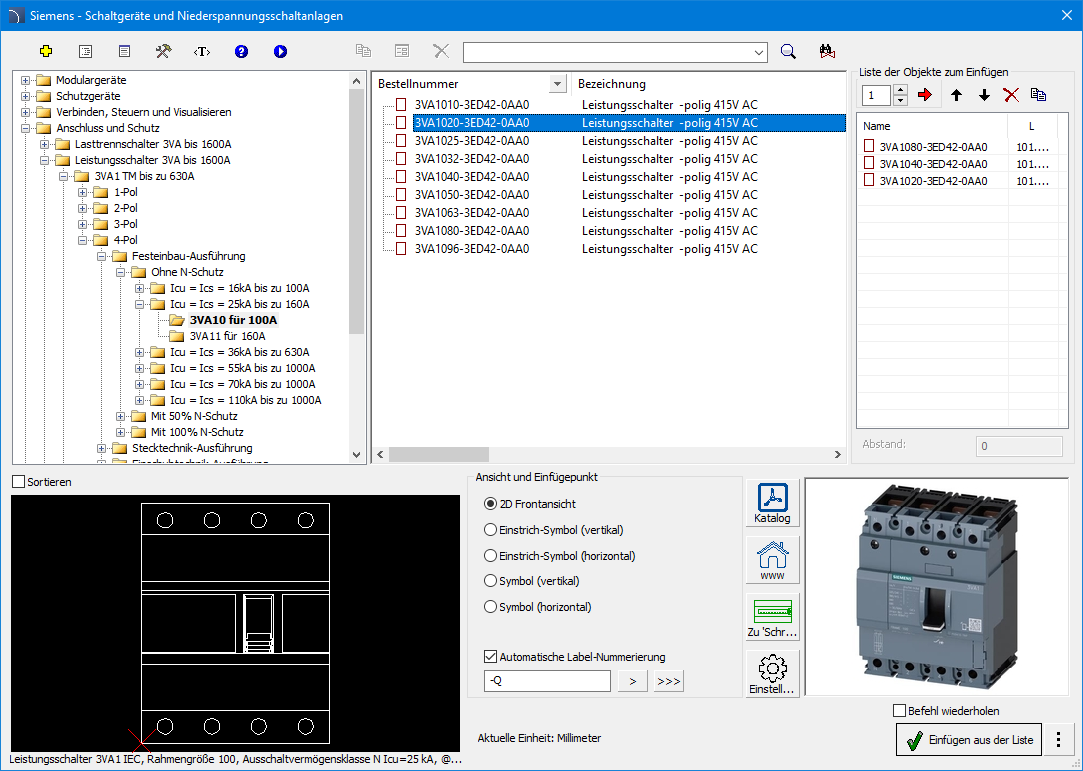

Die Siemens-Bibliothek wurde um neue Produktreihen erweitert, darunter:

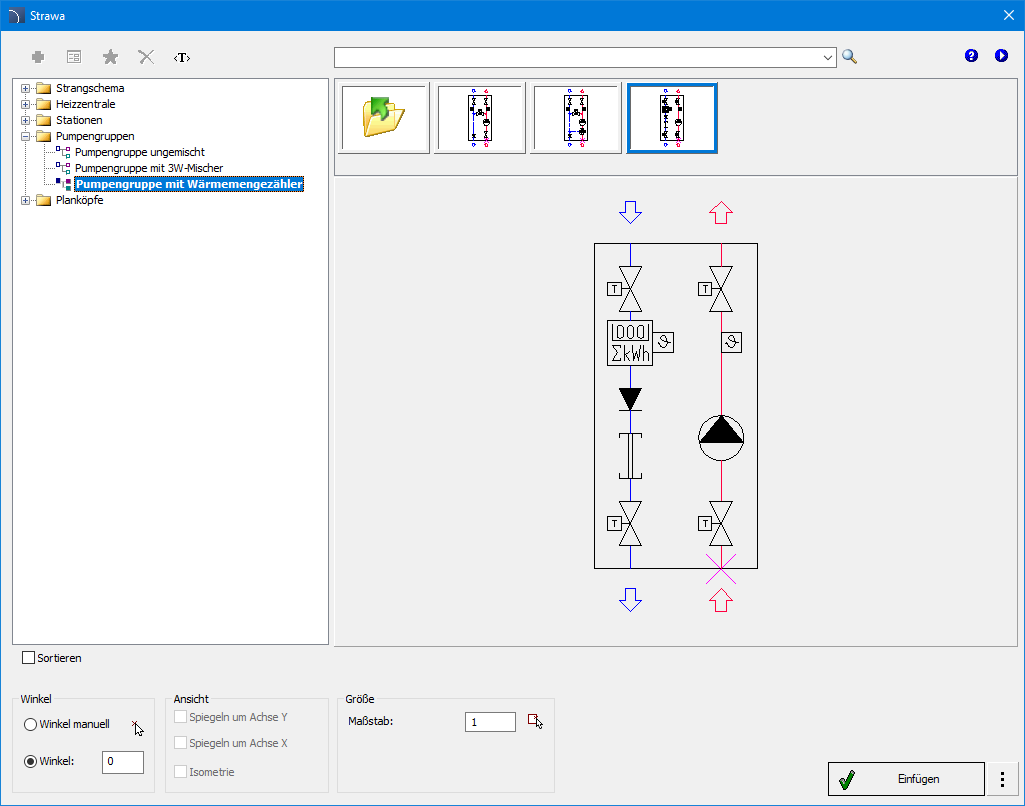

Das Programm CADprofi wurde um die neue Pumpengruppe Strawa Core mit integriertem Wärmezähler erweitert.

Das neue Objekt ist in der Kategorie „Pumpengruppen“ als fertiges Schema zum Einfügen in die Zeichnung sowie im „Heizraum-Schema-Generator“ im Auswahlfeld für Pumpengruppen verfügbar.

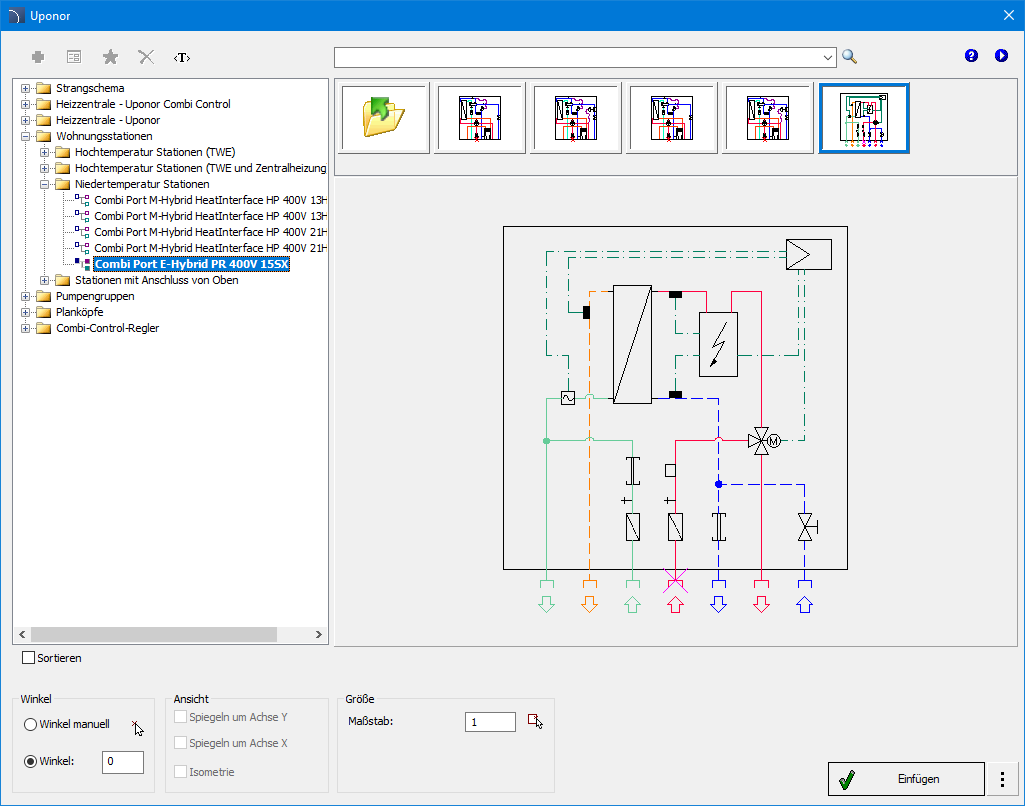

Die Uponor-Bibliothek, die im CADprofi-Programm verfügbar ist, wurde um die neue Hybridstation Combi Port E-Hybrid PR 400V 15SX erweitert.



Die Station ist mit einem elektrischen Durchlauferhitzer ausgestattet, der im Primärkreislauf arbeitet (sogenannter Wärmenachheizer).



Das neue Objekt ist in der Kategorie „Wohnungsstationen > Niedertemperaturstationen“ als fertiges Schema zum Einfügen in die Zeichnung verfügbar.



Das neue Gerät ist außerdem im Generator für dezentrale Installationsschemata verfügbar – die Modellierung von Installationen mit diesen Geräten kann im Abschnitt „Berechnung dezentraler Trinkwasser- und Heizungsanlagen > Niedertemperatur-Einheiten mit Nachheizern“ durchgeführt werden.
