Elementy budowlane

Polecenie Elementy budowlane  umożliwia wstawianie do rysunku widoków rynien stalowych i PCV, systemów rynnowych prostokątnych, przepustów w ścianach, w stropie
i w podłodze, wentylacji grawitacyjnej dla przewodów wentylacyjnych w ścianach i pustaków wentylacyjnych.  Zawiera również systemy kominowe: w ścianach dla kominów spalinowych, dymowych oraz gazowych, kominów jednociągowych, kominów dwuciągowych oraz rozwiązania kominowe producentów: Schiedel oraz HOCH.

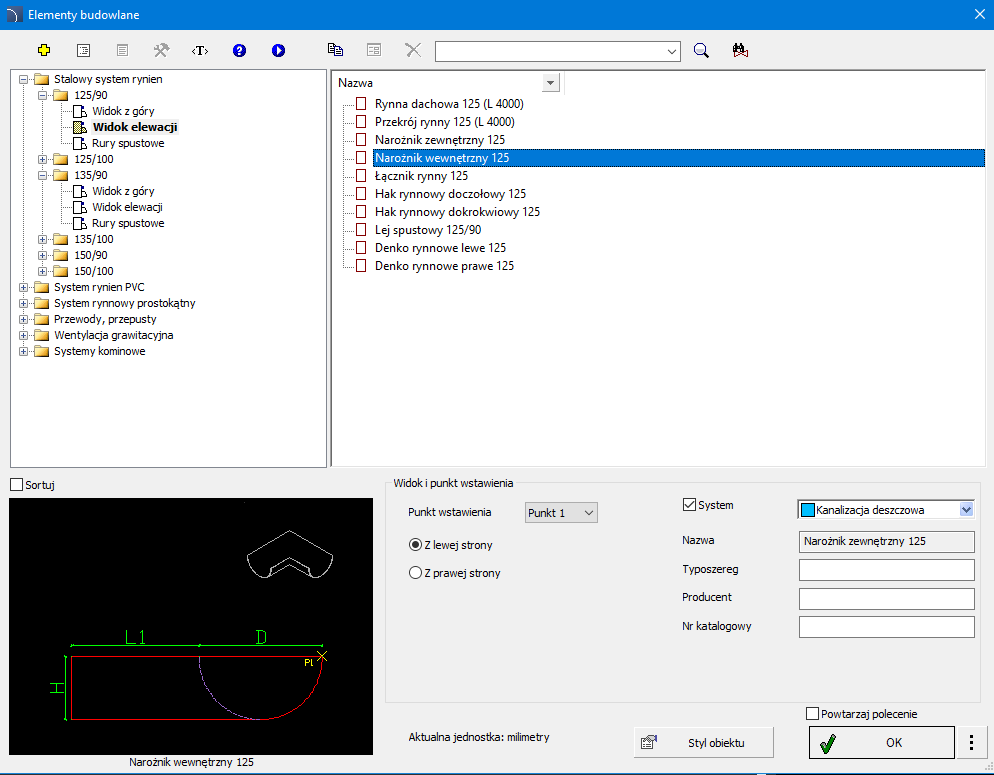

Okno dialogowe „Elementy budowlane”

Okno dialogowe Elementy budowlane zawiera:

Lista kategorii – zawiera listę dostępnych elementów pogrupowanych w różne kategorie i podkategorie.

Sortuj – włącza/wyłącza alfabetyczne ułożenie kategorii.

Lista szczegółowa – wykaz elementów dostępnych dla wybranej kategorii.

Podgląd – wyświetla podgląd aktualnie wybranego elementu. Kliknięcie prawym przyciskiem myszy w podgląd spowoduje powiększenie widoku.

Widok i punkt wstawienia – wybór widoku oraz punktu wstawienia obiektu. Dostępne opcje są zależne od typu obiektu.

Hak rynnowy i rozstaw – opcje do automatycznego wstawiania haków rynnowych oraz określenia ich rozstawu (haki są wstawiane zawsze po lewej stronie rysowanej rynny w stosunku do kierunku jej rysowania).

Styl obiektu – opcje pozwalające określić styl oraz poziom uszczegółowienia obiektu.

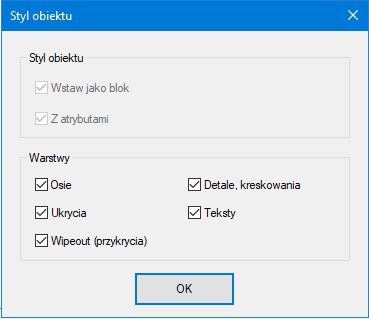

Okno dialogowe „Styl obiektu”

•   Wstaw jako blok –wstawienie elementu rozbitego na części składowe lub w postaci pojedynczego obiektu (bloku).

•   Z atrybutami – włącza/wyłącza dodawanie atrybutów do wstawianego obiektu.

•   Osie – włącza/wyłącza opcję rysowania osi we wstawianym obiekcie.

•   Ukrycia – włącza/wyłącza rysowanie elementów ukrytych w danym obiekcie.

•   Wipeout (przykrycia) – włącza/wyłącza dodawanie we wstawianych elementach obiektów typu Ukrycia (Wipeout).

•   Detale, kreskowania – włącza/wyłącza rysowanie kreskowania i detali, takich jak otwory w kołnierzach, strzałki oznaczające kierunek przepływu i inne.

•   Teksty – włącza/wyłącza rysowanie ewentualnych tekstów w obiektach.

Parametry –opcje określające dodatkowe parametry wstawianego obiektu.

•   System – jeśli w opcjach programu aktywna jest opcja rozszerzonej struktury warstw to obiekty będą umieszczane na warstwach zależnych od rodzaju instalacji (systemu). W przypadku wstawiania obiektu w istniejący przewód opcja System jest ignorowana, a warstwa obiektu zależy od rodzaju przewodu.

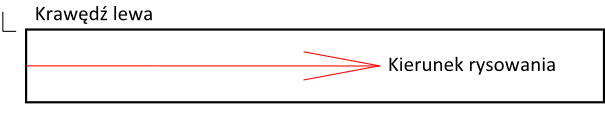

•   Krawędź odniesienia – oś lub lewa. Krawędź jest wyznaczana w kierunku rysowania rynien.

•   Odsunięcie – odsunięcie rysowanego ciągu od punktów faktycznie wskazywanych podczas rysowania.

OK – przycisk pozwalający wstawić wybrany obiekt do rysunku.

Opcje wstawiania  – rozwija listę dostępnych opcji wstawiania obiektów:

•   Wstaw (określ styl obiektu) – wstawienie wybranego obiektu z możliwością dokonania zmian opcji w oknie Styl obiektu.

•   Wstaw (określ wszystkie wymiary) – wstawienie wybranego obiektu z możliwością określenia wszystkich edytowalnych wymiarów. Istnieje również możliwość zapisania wymiarów użytkownika poprzez Tworzenie i rozszerzanie typoszeregów użytkownika.

•   Rysuj wzdłuż „infolinii” – opcja umożliwiająca błyskawiczne rysowanie danego ciągu wzdłuż dowolnej wskazanej polilinii lub ciągu linii.

Biblioteka pozwala na projektowanie systemów rynnowych w widoku z boku oraz z góry. Biblioteka zawiera narożniki, łączniki, haki rynnowe, leje spustowe, kolanka, obejmy, osadniki, łapacze deszczówki oraz denka rynnowe.

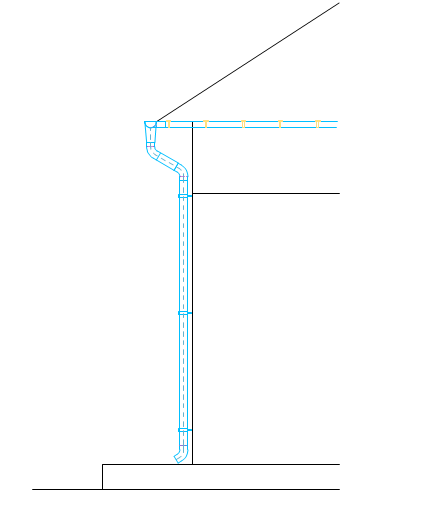

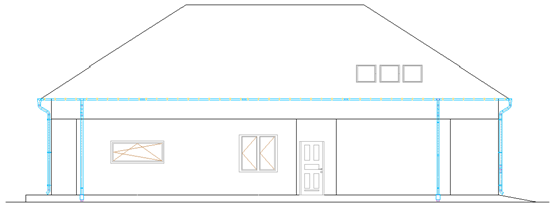

Rysunek systemu rynnowego w widoku z boku.

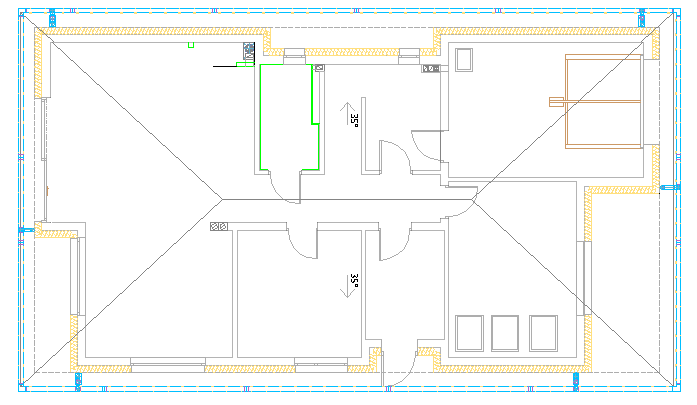

Rysunek systemu rynnowego w widoku z góry.

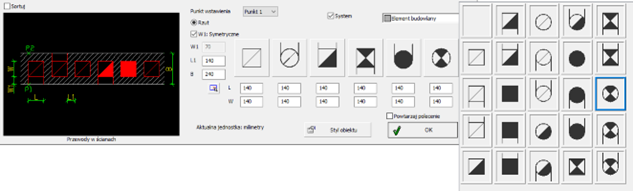

Dodatkowo użytkownik ma możliwość utworzenia własnego przewodu spalinowo -wentylacyjnego za pomocą konfiguratora przewodów.

6 Procedury

 System rynien dachowych
