stworzenie nowego standardu warstw.W programie CADprofi możliwe jest wykorzystywanie automatycznego zarządzania warstwami. Właściwość ta jest bardzo wygodna, gdyż zwalnia użytkownika z obowiązku umieszczania obiektów na poszczególnych warstwach.
Struktura warstw programu CADprofi została oparta o klasyfikację Open BIM (IFC), a każdy użytkownik ma możliwość definiowania własnego standardu warstw.

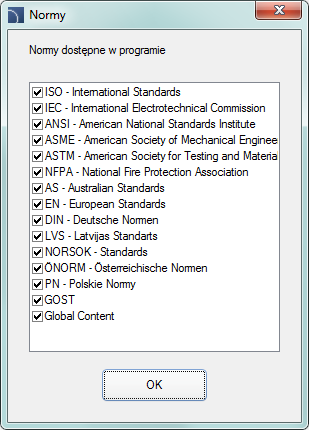

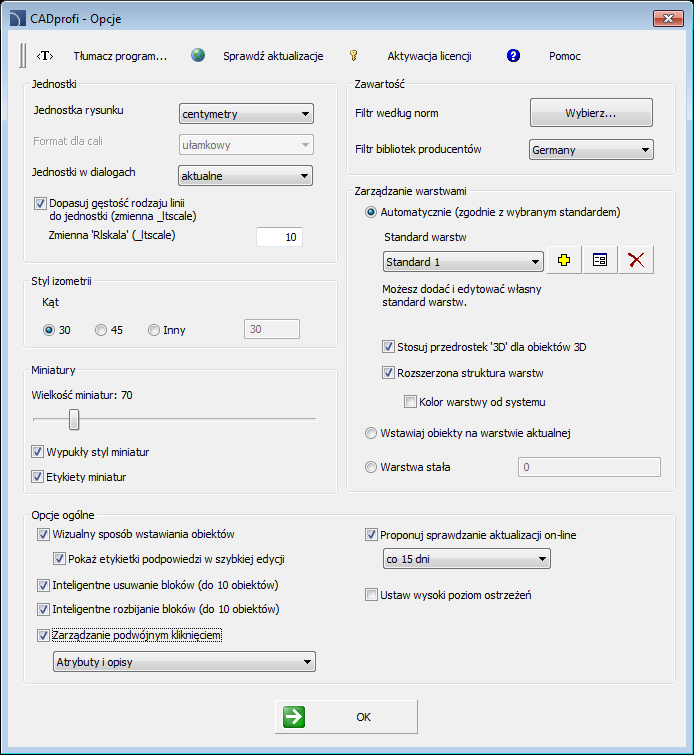

Opcje dotyczące warstw:
Automatycznie (zgodnie z wybranym standardem) – automatyczne umieszczanie obiektów na warstwach określonych w wybranym standardzie warstw. Użytkownik może tworzyć i edytować własne za pomocą opcji:
stworzenie nowego standardu warstw.
edycja wybranego standardu warstw.
usuwanie wybranego standardu warstw.
Stosuj przedrostek ‘3D’ dla obiektów 3D – dodawanie przedrostka '3D' dla warstw z obiektami trójwymiarowymi.
Rozszerzona struktura warstw – dodawanie do nazwy warstwy wstawianego elementu oznaczenia systemu (rodzaju instalacji).
Kolor warstwy od systemu – dopasowanie koloru symboli i obiektów do koloru danego systemu (linii lub przewodu).
Wstawiaj obiekty na warstwie aktualnej – umieszczanie obiektów na aktualnej warstwie – kontrola użytkownika.
Warstwa stała – umieszczanie wszystkich obiektów na jednej warstwie (niezalecane). W przypadku wyboru tej opcji należy podać nazwę warstwy, na której będą wstawiane wszystkie obiekty z bibliotek CADprofi.
|
Uwaga Wszelkie przewody instalacji rurowych, wentylacyjnych i elektrycznych są identyfikowane tylko za pomocą warstw. Z tego względu przewody schematyczne oraz przewody i kształtki 2D są zawsze wstawiane na warstwach automatycznych, niezależnie od wybranych opcji. |
