Сантехника – схема

Отдельным видом символов являются символы элементов сантехнического оборудования, которые используются в схемах разводки трубопроводов.

На схемах разводки необходимо обеспечить соблюдение вертикального масштаба элементов. Поэтому символы сантехнического оборудования вставляются в их стандартном размере. Этот размер зависит от используемых в проекте единиц измерения (мм, см, м), поэтому возможность изменения масштаба заблокирована.

Сантехнические объекты могут быть вставлены справа или слева от стояков. В связи с этим для некоторых символов необходимо применять опцию Зеркало X. Сантехнические символы должны вставляться с углом поворота равным "0".

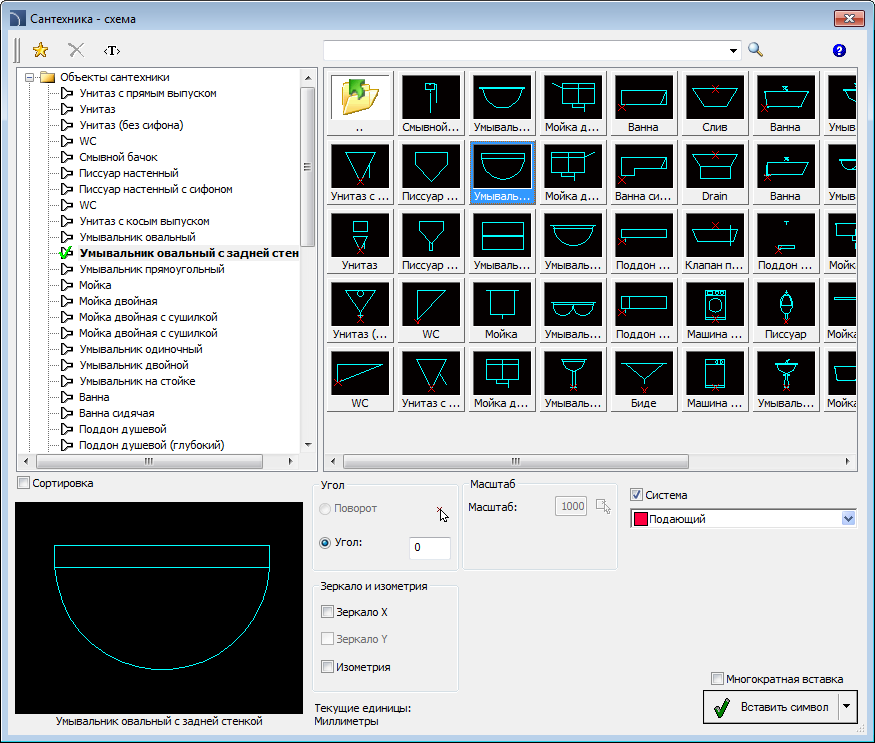

Диалоговое окно Сантехника - схема



Основная функциональность и опции команд были описаны в разделе  Символы).



Порядок действий

Вставка символа

1.    Запустите команду Сантехника - схема .

2.    В диалоговом окне Сантехника - схема откройте категорию, содержащую  необходимый символ.

3.    Щелкните на эскизе символа, который необходимо вставить в чертеж. В нижнем левом углу отобразится увеличенное изображение выбранного символа.

4.    Выберите тип системы.

5.    При необходимости включите опцию Зеркало X.

6.    Нажмите кнопку Вставить символ для указания точки вставки объекта (P1).

7.    Символ будет вставлен в чертеж.



Сантехника - схема


Примечание

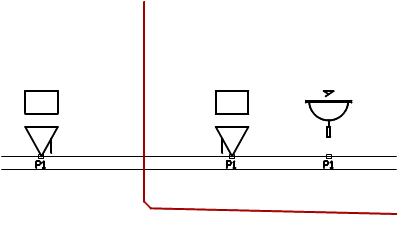

Для всех символов сантехники определена точка вставки на уровне пола. Поэтому перед вставкой первого символа необходимо  построить поперечный разрез по перекрытию.

При вставке символов сантехники на схемах разводки пользователь должен всегда указывать точку, расположенную на уровне верхней грани пола (P1).
