Команда Оборудование воздуховодов позволяет выполнять вставку символов оборудования воздуховодов. Вы можете вставлять элемент в существующую линию воздуховода или в любую точку на чертеже. При вставке элементов в существующую линию имеется возможность автоматической вставки необходимых переходов.

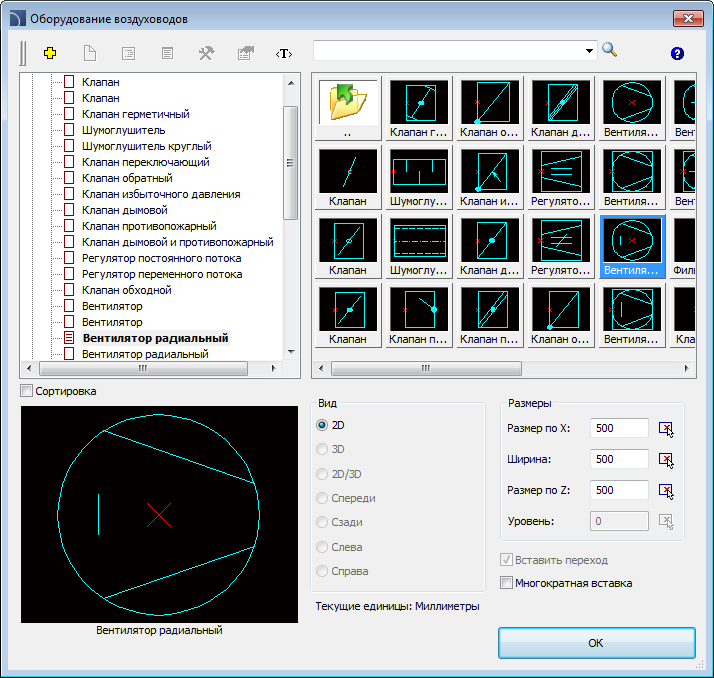

Диалоговое окно Оборудование воздуховодов
Многие опции диалогового окна описаны в разделе Параметрическая арматура ). Дополнительные опции позволяют определить размеры объектов или параметры его вставки.
Размеры – позволяет определить размеры объектов.
Вставить переход – включает/выключает автоматическую вставку переходов при вставке объектов в линию воздуховода. Переходы вставляются в тех случаях, когда размеры сечения воздухопровода отличаются от размеров сечения вставляемого объекта.
Порядок действий
1. Запустите
команду Оборудование воздуховода
.
2. Выберите элемент для вставки и определите его размеры.
3. При необходимости включите/выключите опцию Вставить переход.
4. При необходимости включите/выключите опцию Многократная вставка.
5. Нажмите кнопку OK для вставки объекта в чертеж.

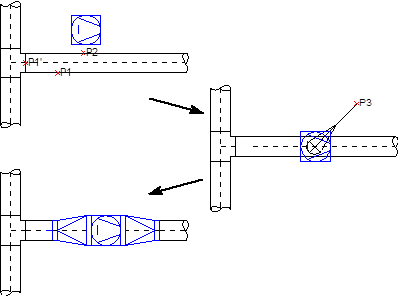

6. Укажите на чертеже воздухопровод, в который необходимо вставить выбранный элемент (P1). Программа автоматически выберет ближайшую конечную точку воздуховода в качестве базовой точки (P1’) для определения точки вставки. Чтобы определить точку вставки (P2) на линии воздуховода, введите расстояние до этой точки от базовой точки или укажите ее непосредственно на линии. Укажите точку (P3), определяющую направление для вставленного объекта.
7. При необходимости укажите любую точку на чертеже для вставки выбранного элемента в эту точку.
