В CADprofi линейные элементы схем отображаются с помощью отрезков и полилиний, для которых Вы можете определить их Вид и Тип:
Вид – определяет назначение выбранной линии или ее применение в определенной системе, например линия подачи в системе отопления. Линии схем располагаются на слоях, имена которых определяются видом системы (инсталляции), для которой разрабатывается схема.
Тип – определяет соответствие линии размерным параметрам или физическим свойствам элементов схемы, например, линии для обозначения стальных труб DN15 или кабелей YDY 3x2,5. Тип сохраняется в виде данных в каждом линейном элементе. Для изменения типа может быть применена команда Редактирование линий схемы.
Линейные элементы могут отображаться двумя способами:
Вид по типу системы – линейные элементы отображаются в соответствии со стандартами или настройками (с указанием вида линий), установленными проектировщиком. Этот вид используется при печати проектов.
|

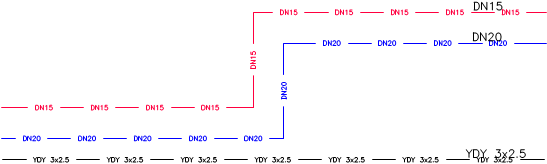

Вид по типу элемента – линии содержат видимый текст, указывающий на тип линейного элемента. Данный способ облегчает определение линейных элементов схем при создании их спецификаций.
 |
Команда Редактирование линий схемы позволяет изменить тип и вид линейных элементов схемы.

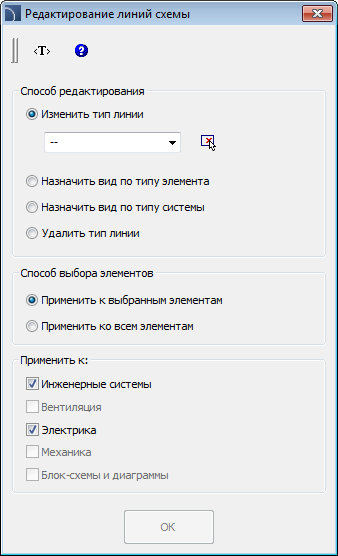

Диалоговое окно команды Редактирование линий схемы
Диалоговое окно включает следующие элементы:
Способ редактирования – позволяет выбрать один из следующих вариантов редактирования:
•Изменить тип линии – позволяет указать тип, который будет
присвоен выбранным линиям. Эта опция также изменяет вид линии на вид по типу системы. Вы можете получить информации о типе
линии путем указания линии на чертеже после нажатия кнопки
.
•Назначить вид по типу элемента – изменение вида таким образом, что тип линии будет виден для каждого элемента.
•Назначить вид по типу системы – изменение вида таким образом, что тип линии соответствует его определению в базе данных.
•Удалить тип линии – удаление информации о типе линии и восстановление вида элемента по типу системы.
Применить к выбранным элементам – изменение вида только выбранных объектов.
Применить ко всем элементам – изменение вида всех объектов на чертеже.
|
Дополнительная информация Использование опции
"Применить к выбранным элементам" позволяет выполнять выбор объектов с
помощью рамки выбора. При использовании вида по типу элемента Вы можете выполнять быстрое копирование типов линий между элементами с помощью команды "Копирование свойств", из набора инструментов CAD платформы. |
Порядок действий
1. Запустите
команду Редактирование линий схемы
.
2. В открывшемся диалоговом окне выберите способ редактирования: Изменить тип линии, Назначить вид по типу элемента, Назначить вид по типу системы или Удалить тип линии.
3. Если выбрана
опция Изменить тип линии, укажите тип линии или
нажмите кнопку Копировать тип элемента и укажите на чертеже элемент для
копирования информации о типе линии.
4. Выберите опцию Применить к выбранным элементам или Применить ко всем элементам.
5. При необходимости выберите тип системы выбираемых объектов.
6. Нажмите кнопку OK для закрытия диалогового окна.
7. Если была выбрана опция Применить к выбранным объектам, укажите на чертеже редактируемые объекты и нажмите клавишу Enter.
8. Выбранные линейные элементы схемы будут изменены в соответствии с настройками, выполненными Вами в диалоговом окне.
Редактирование линий
схемы
