позволяет вычерчивать 2D виды и схемы
водосточных трубопроводных систем. Пользователь может выполнять вставку
отдельных элементов и строить последовательность труб с автоматической вставкой
соответствующих колен. Команда Водосточный трубопровод позволяет вычерчивать 2D виды и схемы
водосточных трубопроводных систем. Пользователь может выполнять вставку
отдельных элементов и строить последовательность труб с автоматической вставкой
соответствующих колен.
Также имеется возможность применения элементов библиотек производителей (например, Wavin) с помощью команды Библиотека производителей.

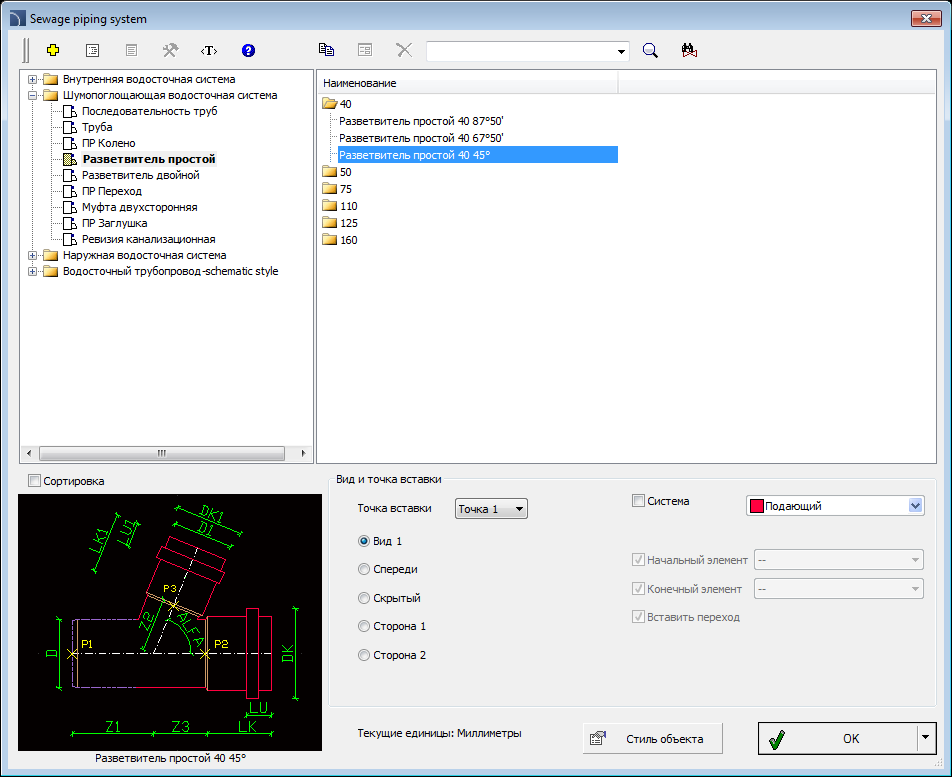

Диалоговое окно Водосточные трубопроводные системы
Компоновка и основная функциональность элементов диалогового окна для вычерчивания водосточных трубопроводных систем аналогичны компоновке и функциональности элементов окна Параметрическая арматура).
Команда Водосточный трубопровод позволяет создавать внутренние, внешние и шумопоглощающие системы канализации. Все элементы имеют свойства, которые позволяют выполнять их автоматическое присоединение к другим элементам. (см. стр. 197). При этом программа проверяет правильность соединения и при необходимости сообщает о наличии проблемы или несоответствии элементов.
Команда Последовательность труб позволяет строить трубопровод с автоматической вставкой соответствующих колен.
Построение
последовательности
труб
