Команда Сантехника - план позволяет вставлять в чертежи элементы сантехнических инсталляций. Виды этих элементов выполнены по нормам, используемым в соответствующих стандартах.
Вставленные в чертеж объекты должны иметь размеры, соответствующие реальным размерам этих объектов. Поэтому пользователю необходимо определять размеры объектов перед их вставкой в чертеж.

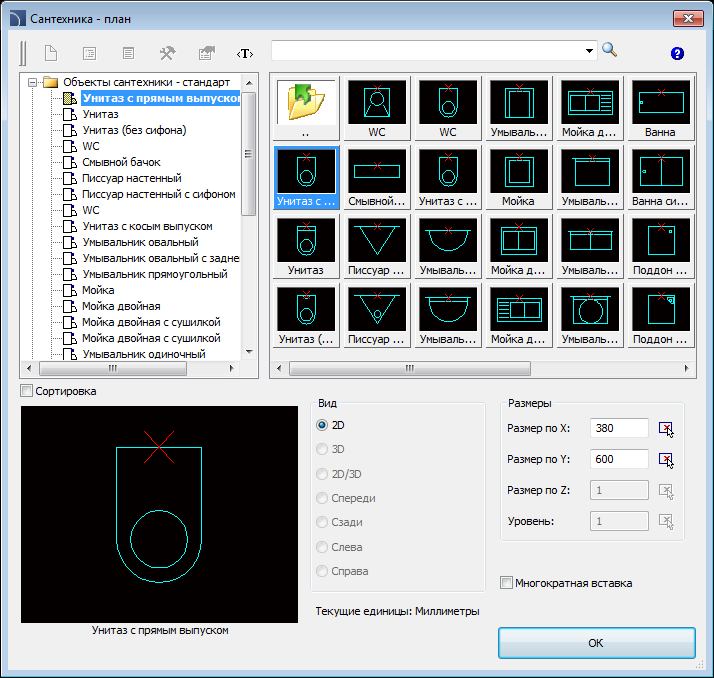

Диалоговое окно Сантехника – план
Многие опции диалогового окна Сантехника - план описаны в разделе Параметрическая арматура ). Дополнительные опции, доступные в этом окне и используемые для определения размеров объектов:
Типы, данные, описания – предоставляет возможность выбора изделий из базы данных (данная опция доступна только для некоторых элементов).
Многократная вставка – включает/выключает возможность многократной вставки символа в чертеж.
