Команда Шаблоны схем позволяет вставлять в проект линии потенциалов и линии электрических цепей, которые используются для быстрого создания схем.
Параметры предопределенных линий соответствуют стандартам ISO и ANSI.

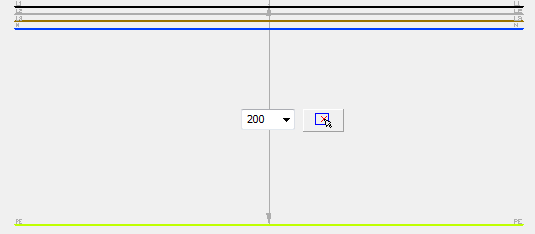

Линии потенциалов являются параметрическими элементами, что позволяет пользователю указывать расстояние между линиями схемы.

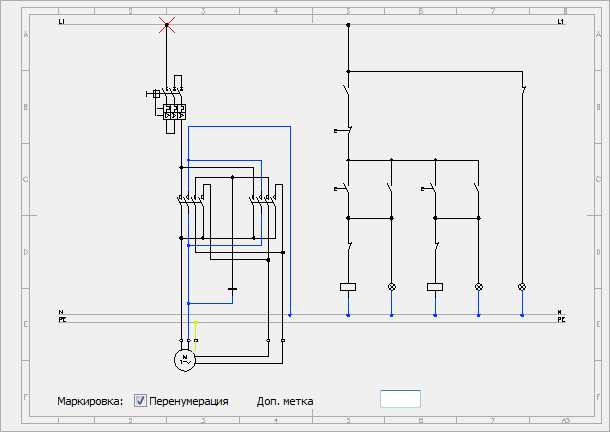

Команда Шаблоны схем также содержит набор предопределенных электрических схем, которые могут быть использованы при создании типовых схем. Доступны такие схемы как схема прямого пуска 3-фазного двигателя, система реверса, схема пуска с переключением звезда-треугольник и многие другие шаблоны.
Каждая схема содержит предварительно пронумерованные компоненты. Пользователь может включить перенумерацию и определить дополнительную метку маркировки.
Специальную группу схем составляют распределительные цепи. Доступны как наборы, содержащие различные цепи, так и отдельные цепи подключения элементов освещения и розеток. Это позволяет пользователю быстро создавать схемы различных распределительных цепей. Цепи подключения освещения и розеток могут быть использованы для других типов цепей - после вставки таких цепей пользователю достаточно изменить маркировку и символ потребителя.
При вставке распределительных цепей также выполняется вставка таблиц, которые используются для указания имени, номера и параметров цепи. Для редактирования этих данных Вы можете использовать команду Редактирование символов или команду редактирования атрибутов блока из набора команд CAD платформы.
 |

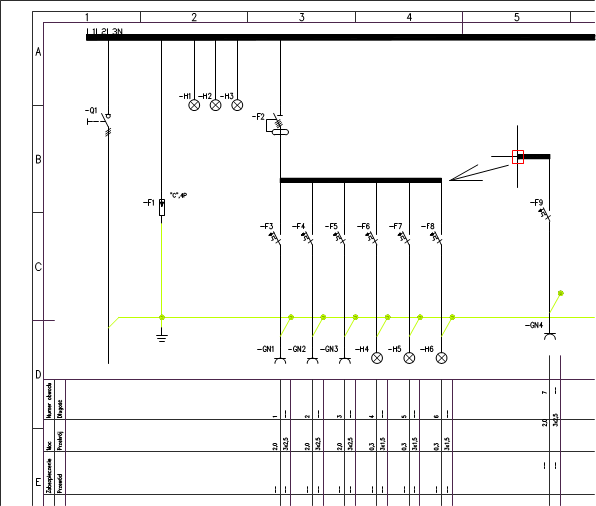

Пример типовой схемы с добавлением дополнительной цепи
