Команда Освещение позволяет вставлять в чертеж типовые элементы осветительной арматуры. Команда также содержит образцы осветительной арматуры, которые были разработаны на основе каталогов известных производителей. Перед использованием этих элементов в проекте рекомендуется ознакомиться с текущими предложениями от этих производителей.
Осветительная арматура доступна также при использовании команды Символы - электрика. Но следует помнить, что в этом случае символы применяются только для отображения определенных устройств без обеспечения соответствия их реальным размерам. С другой стороны, команда Освещение позволяет вставлять в проект объекты, размеры которых соответствуют размерам реальных устройств.

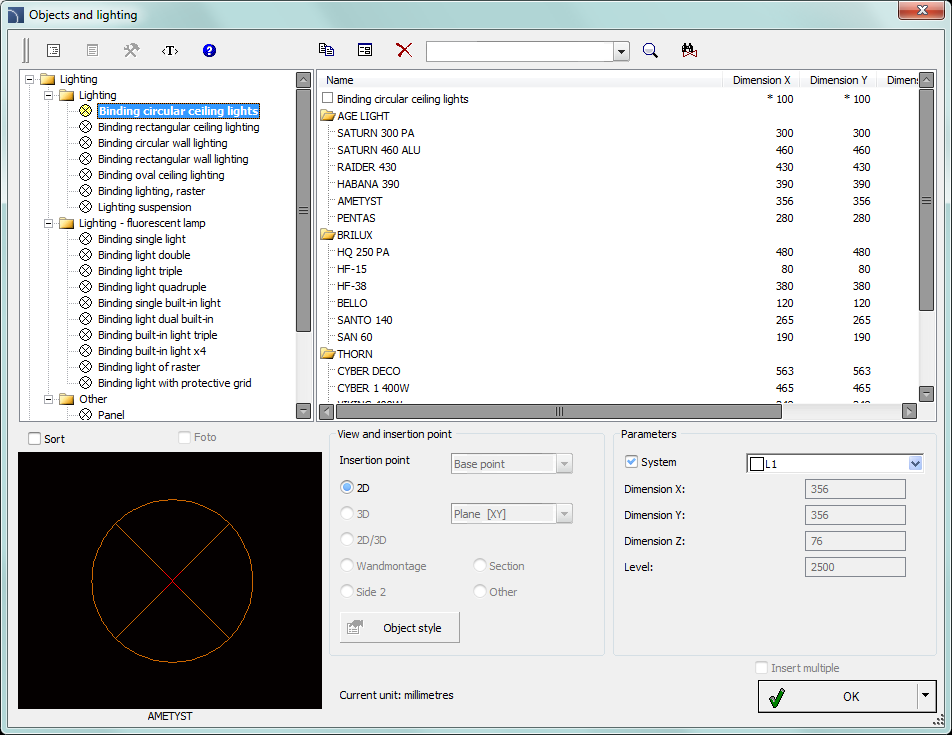

Диалоговое окно Освещение
Основная функциональность и опции работы с символами описаны в разделе Символы - IEC, NFPA). Дополнительные опции команды Освещение:
Параметры – для первого элемента каждой категории доступно переопределение его размеров. После выбора такого элемента Вы можете указать в соответствующих полях значения его размеров вдоль осей X, Y и Z.
Вид и точка вставки – для некоторых объектов доступны дополнительные виды, которые позволяют выполнять вставку объектов не только на планах, но и на поперечных разрезах и других видах инсталляций.
Порядок действий
1. Запустите
команду Освещение
.
2. В открывшемся диалоговом окне раскройте необходимую категорию
3. В списке, содержащем типы арматуры, отобразится список всех доступных производителей или типовых серий осветительной арматуры.
4. При необходимости щелкните дважды на выбранной серии для отображения входящих в нее элементов.
5. Выберите необходимый элемент. При выборе первого элемента в списке будут активированы поля, позволяющие определить размеры этого элемента, что делает возможным вставку в чертеж осветительной арматуры с нестандартными размерами.
6. При необходимости измените параметры Вида для выбранного элемента.
7. Выключите опцию Система или выберите тип системы из раскрывающегося списка, чтобы определить слой для размещения выбранного элемента.
8. Нажмите кнопку OK для вставки выбранного символа в чертеж.
9. Укажите точку вставки и угол поворота объекта.
Дополнительная информация:
Если осветительная арматура расположена в узлах сетки, после вставки первого элемента Вы можете применить команду Array (_Array) из набора команд CAD платформы для построения массива этих элементов.

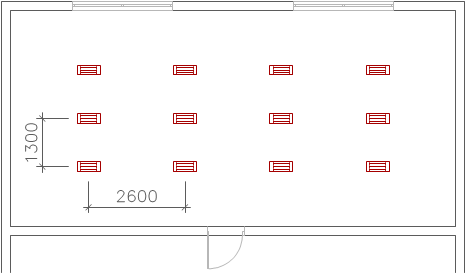

Пример вставки осветительной арматуры: после вставки первого элемента остальные элементы были скопированы с помощью команды Массив (Array)
