Systemy odgromowe

Polecenie Systemy odgromowe  zawiera produkty do zaprojektowania kompletnego systemu instalacji odgromowych budynku, m. in. maszty i iglice, przewody, złącza, obudowy i skrzynki, uziomy, akcesoria dodatkowe i inne. Obiekty dostępne w programie można poddawać edycji, dostosować do własnych potrzeb oraz kopiować do kategorii elementów *Użytkownika* Tworzenie i rozszerzanie typoszeregów użytkownika .

W poleceniu jest również dostęp do rozwiązań systemowych firmy AH-Hardt, Budniok Technika, Elko-Bis, El-Sun, Gromtor czy Pawbol.

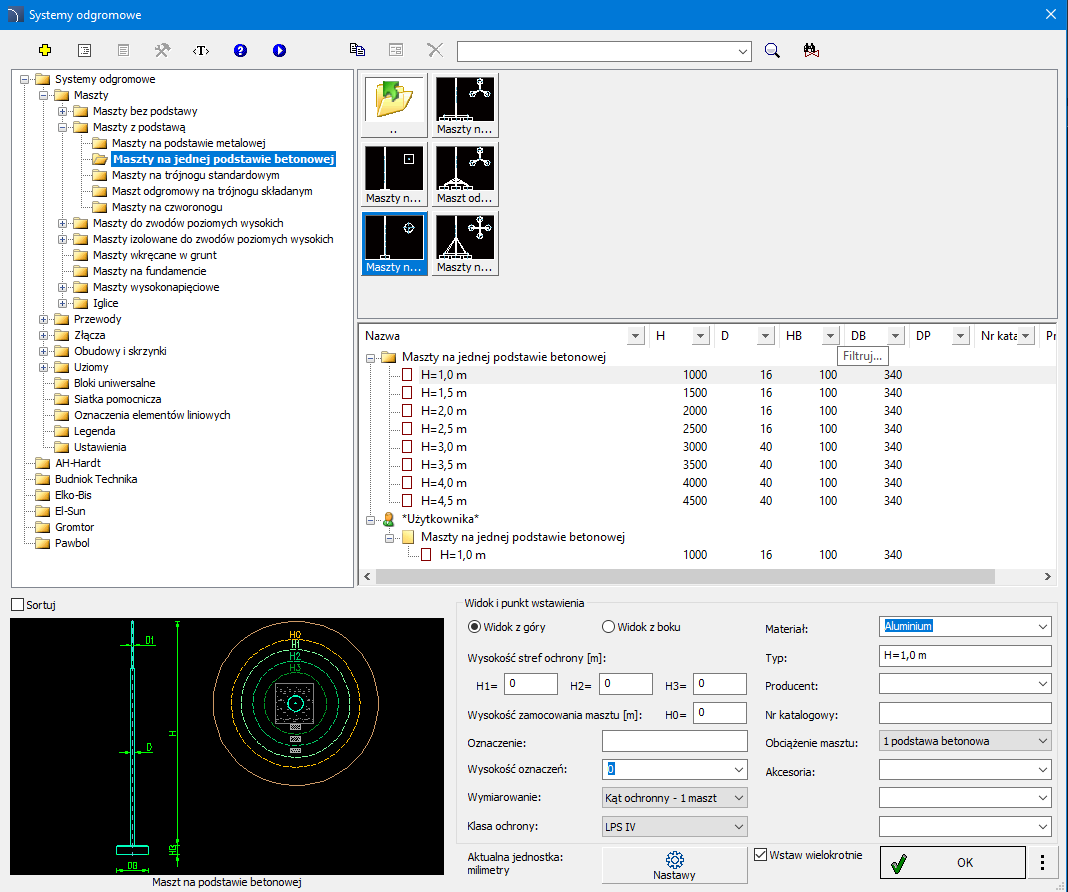

                                                                               Okno dialogowe Systemy odgromowe.

Okno dialogowe Systemy odgromowe zawiera:

Menu górne narzędzi ,w którym znajdują się następujące aktywne przyciski:

•    Zdefiniuj nowy   – dodanie nowego elementu do bazy danych. Sposób rozszerzania bazy został opisany w rozdziale Definiowanie bloków użytkownika.

•    Dane techniczne  - informacja o parametrach wybranego obiektu.

•    Tłumacz polecenie  - otwiera słowniczek pojęć użytych w oknie dialogowym polecenia i pozwala dodawać własne tłumaczenia użytkownika.

•    Pomoc  - zawiera odnośnik do pliku pomocy technicznej online.

•    Wideo  - zawiera łącze do filmu instruktażowego na stronie producenta programu.

•    Kopiuj do kategorii "Użytkownika"  - umożliwia skopiowanie i edycję typu elementu przez użytkownika.

•    Edytuj  - umożliwia edycję elementu z katalogu "Użytkownika".

•    Usuń  - umożliwia usunięcie elementu z katalogu "Użytkownika".

Oprócz powyższych funkcji polecenie zawiera także opcje wyszukiwania w całej bazie danych elementów instalacji odgromowych
lub w wybranej gałęzi.

Menu podręczne - zawiera opcje dostępne dla wskazanego elementu po kliknięciu prawym przyciskiem myszy. Polecenia z menu podręcznego są analogiczne do poleceń z paska narzędzi.

W oknie dialogowym polecenia znajdują się następujące pola:

Drzewo kategorii – zbiór wszystkich kategorii i elementów zawartych w bibliotece, przedstawionych w układzie rozwijanego drzewa. Istnieje możliwość dostosowania kolejności wyświetlania elementów na liście za pomocą opcji Sortuj.

Lista szczegółowa – zawiera szczegółowy wykaz dostępnych elementów.

Widok miniatur – wyświetla zawartość aktualnie wskazanej kategorii w postaci miniatur.

Podgląd – okno wyświetlające duży podgląd wskazanego elementu. Kliknięcie prawym przyciskiem myszy na podgląd spowoduje powiększenie widoku.

Widok i punkt wstawienia - zawiera opcje widoku oraz edycję wymiarów obiektu. Pozwala na wprowadzenie dodatkowych informacji
o obiekcie.

Wymiarowanie - umożliwia precyzyjne wyznaczenie stref ochrony masztu metodą stożka (kąt ochronny) dla jednego masztu, a także metodą toczącej się kuli dla jednego masztu oraz wielu masztów w czterech klasach ochrony LPS. Na każdym etapie projektu program umożliwia wprowadzenie korekt rozmieszczonych masztów, automatycznie przeliczając wyznaczone strefy ochrony według zadanych parametrów (wysokości chronionych urządzeń oraz klasy LPS).

Klasa ochrony - umożliwia wybór opcji z listy rozwijalnej.

Akcesoria - umożliwia wybór elementu z listy rozwijalnej, a także dodanie własnych elementów.

Obok przycisku OK znajduje się przycisk opcji w formie rozwijanej listy zawierający dostępne opcje wstawiania

Rozmieść - pozwala na precyzyjne rozmieszczenie wybranych elementów na rysunku. Możemy rozmieszczać elementy instalacji
w wybranej obwiedni, w szyku prostokątnym, wzdłuż odcinka, wzdłuż linii lub „infolinii” oraz dynamiczne. Każda z metod rozkładu pozwala również na określenie sposobu oraz typu rozmieszczenia Praca z symbolami – ogólne zasady.

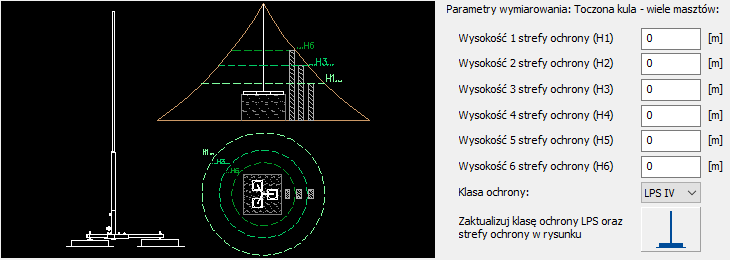

Nastawy – umożliwia wskazanie parametrów wymiarowania, metodą toczonej kuli dla wielu masztów.

                                                                               Okno dialogowe nastawy.

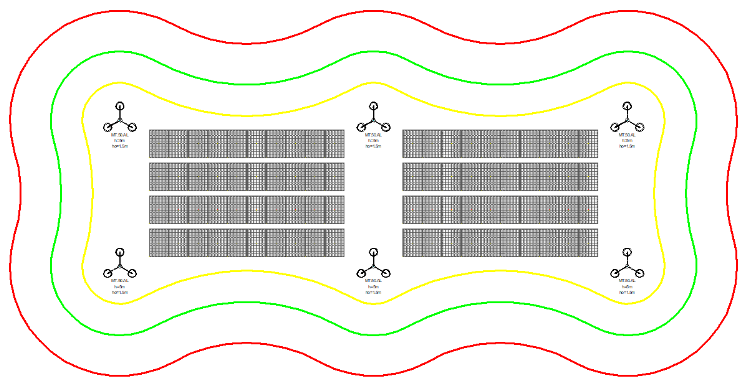

Dynamiczne wyznaczanie strefy ochrony dla masztów

Program umożliwia projektowanie instalacji odgromowych w czterech klasach ochrony LPS oraz precyzyjne wyznaczenie stref ochrony masztu metodą stożka (kąt ochronny) dla jednego masztu, a także metodą toczącej się kuli dla jednego masztu oraz dynamicznie dla wielu masztów. Program pozwala na wyznaczanie i wizualizację strefy ochrony na zadanych wysokościach oraz określonej klasy LPS dla wybranych masztów metodą toczącej się kuli. Wyznaczanie kilku 'izolinii' dla różnych wysokości strefy ochrony. Wyznaczanie wnikania górnego dla masztów wstawionych w widoku z boku. Uwzględnienie różnej wysokości masztów oraz wysokości ich montażu. Automatyczną aktualizację strefy ochrony przy przesuwaniu kasowaniu lub kopiowaniu masztów. Automatyczne wyliczanie optymalnej odległości między masztami dla funkcji Rozmieść. Wyznaczanie strefy ochrony z dedykowanymi typami warstw zawierającymi informacje o ich wysokościach.

https://www.cadprofi.com/main/videos/pl/dynamic_masts/dynamic_masts.html

Procedury

Wstawianie elementów instalacji odgromowej

1.    Uruchom polecenie Systemy odgromowe .

2.    W oknie dialogowym wybierz kategorię z dostępnej listy i/lub przy pomocy przycisków.

3.    Wybierz element z listy wyświetlonej dla wybranej podkategorii, który chcesz wstawić do rysunku.

W dolnej części okna zostanie wyświetlony podgląd wskazanego obiektu.

4.    (Opcjonalnie) Określ opcje dodatkowe dla wybranego elementu, wprowadzając dane po prawej stronie okna dialogowego polecenia: Widok i punkt wstawienia.

5.    Wciśnij przycisk OK. (opcjonalnie) Określ sposób rozmieszczenia.

6.    Wskaż na rysunku punkt wstawienia obiektu.
