Polecenie Przewody – widoki szczegółowe
zawiera dokładne widoki
przewodów rurowych gwintowanych, zaprasowywanych, miedzianych i z tworzyw
sztucznych. W aktualnej wersji zmieniono układ danych według wielkości
przewodów, dzięki czemu znacznie łatwiej można projektować instalację o
określonej średnicy, a także można automatycznie łączyć przewody za pomocą
kolanek i trójników.
Do programu dodano także system rur i złączek zaprasowywanych dla rur stalowych pozwalający na wygodne rysowanie ciągów z automatycznym wstawianiem odpowiednich kolanek o średnicy od 12 do 108 mm. Dodatkowo wprowadzono możliwość łączenia tego systemu rur z innymi rodzajami instalacji (za pomocą złączek gwintowanych lub kołnierzowych).
|
|
|
|
|
Przykład rur gwintowanych |
Przykład rur miedzianych |
Przykład rur polipropylenowych |
Użytkownik ma możliwość wstawiania pojedynczych obiektów, a także rysowania całych ciągów instalacji rurowych z automatycznym wstawianiem odpowiednich kolanek.
|
|
|
|
Ciąg z kolankami 90˚ |
Ciąg z kolankami 45˚ |
Przy rysowaniu ciągów wstawiane są tylko kolanka istniejące w bazach danych. Z tego względu może się zdarzyć, że program koryguje długość wstawianych odcinków rur w taki sposób, aby możliwe było narysowanie ciągu za pomocą standardowych kolanek (najczęściej dostępne są tylko kolanka 45° i 90°).

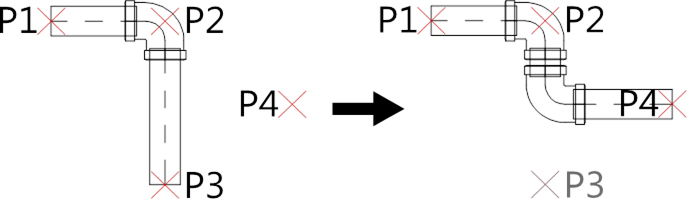

Korekta długości odcinków rur przy wskazywaniu kolejnych punktów ciągu:

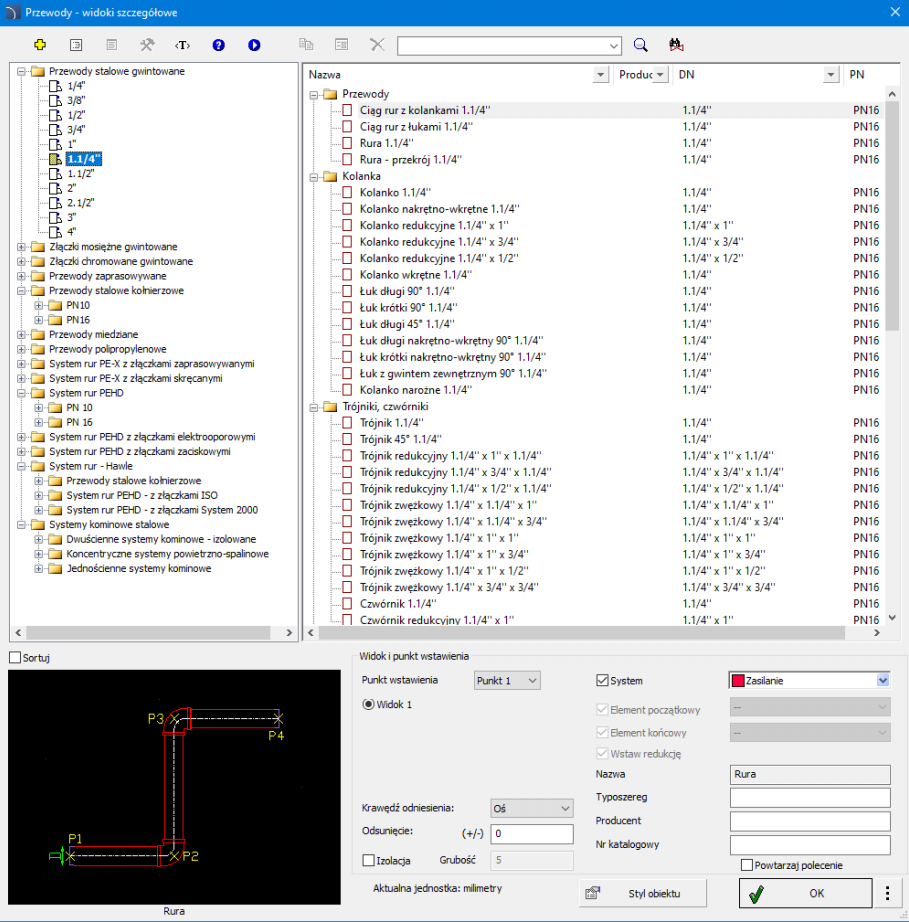

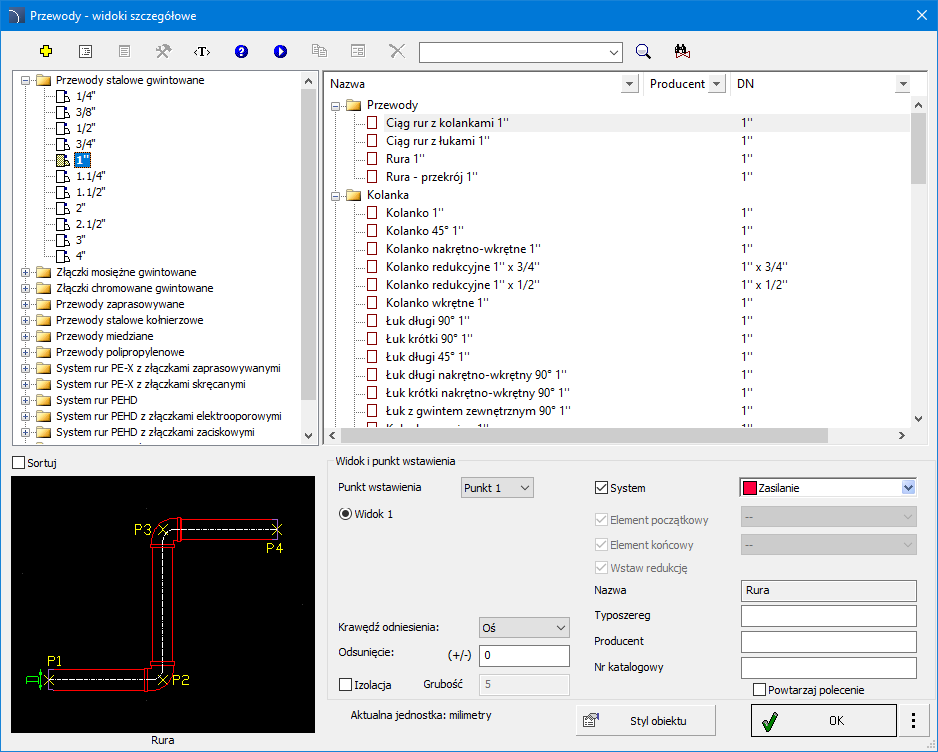

Podstawowa funkcjonalność okien dialogowych poleceń służących do rysowania systemu rur jest analogiczna do okna w poleceniu Armatura.
Widok i punkt wstawienia – wybór widoku oraz punktu wstawienia obiektu. Dostępne opcje są zależne od typu obiektu.
Krawędź odniesienia – oś, prawa lub lewa. Krawędź jest wyznaczana w kierunku rysowania.
Odsunięcie – odsunięcie rysowanych linii od punktów faktycznie wskazywanych podczas rysowania. Opcja ta pozwala wygodnie rysować przewody w określonej odległości wzdłuż ścian lub innych elementów istniejących w rysunku.
Izolacja – możliwość rysowania przewodu wraz z izolacją, można określić jej grubość.
Styl obiektu – opcje pozwalające określić styl oraz poziom uszczegółowienia obiektu.
Nazwa – nazwa edytowanego przewodu.
Typoszereg – jest to szereg wymiarowy wyrobów określonego rodzaju
Producent – w przypadku konkretnego producenta podajemy jego nazwę.
Nr katalogowy – zbiór symboli cyfr i liter, który służy do jednoznacznej identyfikacji danego produktu.
|
Rysuj wzdłuż „infolinii” – opcja umożliwiająca błyskawiczne rysowanie ciągu rur wzdłuż dowolnej wskazanej polilinii lub ciągu linii. |
|
6 Procedury
1.
Uruchom polecenie Przewody – widoki szczegółowe
.
2. W oknie dialogowym wybierz żądaną kategorię i wielkość (średnicę) złączki.
3. (Opcjonalnie) Jeśli lista dostępnych typów posiada podkategorie, kliknij dwukrotnie w daną podkategorię, aby ją rozwinąć i wyświetlić jej zawartość.
4. (Opcjonalnie) Zmień Widok dla wybranej złączki.
5. (Opcjonalnie) Zmień ustawienia dla opcji Styl obiektu.
6. (Opcjonalnie) Włącz opcję System i wybierz rodzaj instalacji.
7. Kliknij przycisk OK, aby wstawić wybraną złączkę w rysunku.
8.
(Opcjonalnie) Rozwiń przycisk
i wybierz Wstaw (określ wszystkie wymiary), aby określić
wymiary wstawianego obiektu.
9.
(Opcjonalnie) Rozwiń przycisk i wybierz Wstaw (określ styl obiektu), aby przed wstawieniem
dokonać zmian w opcji Styl obiektu.
10. Kliknij w krawędź przewodu lub złączki, do której chcesz dołączyć wybraną złączkę.
11. (Opcjonalnie) Kliknij w dowolnym punkcie w rysunku, aby wstawić element.
12. Określ kąt obrotu elementu lub kierunek wstawienia.
1.
Uruchom polecenie Przewody – widoki szczegółowe
2. W oknie dialogowym wybierz pozycję Ciąg rur.
3. (Opcjonalnie) Włącz opcję System i wybierz rodzaj instalacji.
4. Kliknij przycisk OK, aby zacząć rysować ciąg przewodów poprzez wskazanie kolejnych punktów.
