Polecenie Urządzenia kanałowe umożliwia wstawianie wyposażenia instalacji wentylacyjnych. Możliwe jest wstawianie elementów w narysowane wcześniej kanały lub w dowolnym punkcie. Podczas wstawiania w istniejące kanały możliwe jest także automatyczne wstawianie niezbędnych redukcji.

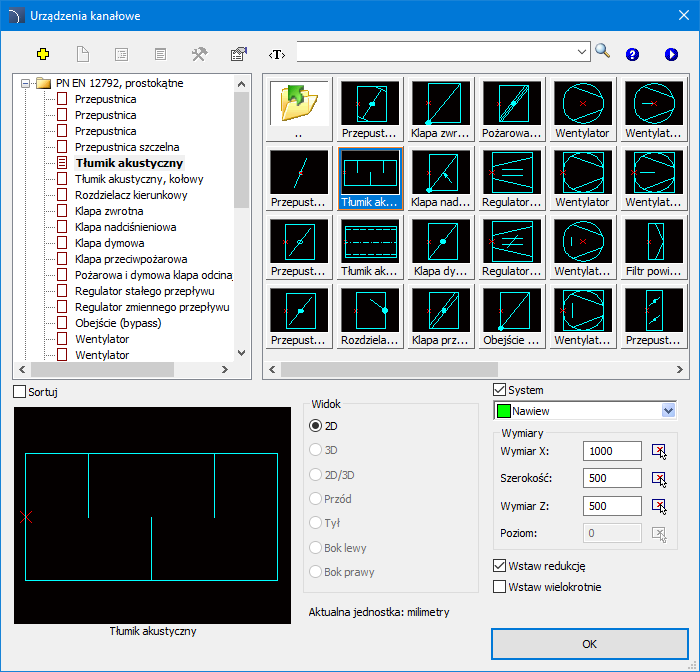

Okno dialogowe „Urządzenia kanałowe”
Okno dialogowe zawiera wiele opcji opisanych w rozdziale Armatura. Dodatkowe opcje pozwalają na określanie wymiarów oraz opcji wstawiania:
Wymiary – możliwość określenia wymiarów obiektu.
Wstaw redukcję – automatyczne wstawianie redukcji (zwężek) przy wstawianiu obiektu w kanały. Redukcje wstawiane są w przypadku, gdy szerokość kanału jest inna niż szerokość wstawianego w niego obiektu.
6 Procedury
1.
Uruchom polecenie Urządzenia kanałowe
.
2. Określ wymiary wstawianego obiektu.
3. (Opcjonalnie) Włącz/wyłącz opcję Wstaw redukcję.
4. (Opcjonalnie) Włącz/wyłącz opcję Wstaw wielokrotnie.
5. Kliknij przycisk OK, aby wstawić obiekt do rysunku.

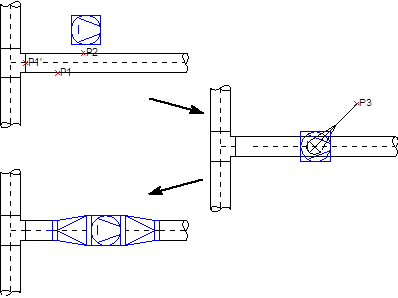

6. Wskaż kanał, w który chcesz wstawić wybrany element (P1). Aplikacja automatycznie wyszuka i wybierze najbliższy koniec kanału jako punkt odniesienia (P1’) do określenia faktycznego punktu wstawienia. W celu określenia punktu wstawienia (P2) wpisz odległość od wybranego końca przewodu lub wskaż na nim żądany punkt. Wskazanie punktu (P3) umożliwia określenie kierunku wstawienia obiektu.
7. (Opcjonalnie) Kliknij w dowolnym punkcie w rysunku, aby wstawić element bez wstawiania w kanał.
