Numerowanie obiektów

Po uruchomieniu polecenia należy wskazać obiekt, dla którego ma być nadany numer. Po wskazaniu obiektu wyświetlane jest okno dialogowe numerowania, w którym należy określić opcje związane z określeniem numeru oraz pozostałych opcji numerowania. Następnie po wciśnięciu przycisku OK, należy wskazać położenie numeru dla pierwotnie wybranego obiektu. Dalej w zależności od wybranych opcji użytkownik może wskazywać kolejne obiekty lub wybrać wiele obiektów. Przy tym, wybrane obiekty mogą należeć do różnych systemów i branż. Program przyporządkuje te obiekty do odpowiednich łańcuchów wymiarowych i nadaje kolejne numery w każdym z łańcuchów niezależnie.

Jeśli włączona jest opcja Wybieraj wiele obiektów do numerowania i numerowanie było rozpoczęte od obiektu CADprofi, to przy wyborze obiektów oknem wyboru pomijane są przewody schematyczne oraz obiekty rysunkowe inne niż obiekty z programu CADprofi.

Polecenie Numerowanie linii i obiektów pozwala numerować także dowolne obiekty rysunkowe, które nie były stworzone w programie CADprofi. Obiektów takich nie da się automatycznie przyporządkować do systemów lub branż, dlatego obiekty takie można numerować tylko gdy wyłączona jest opcja Wybieraj wiele obiektów do numerowania.

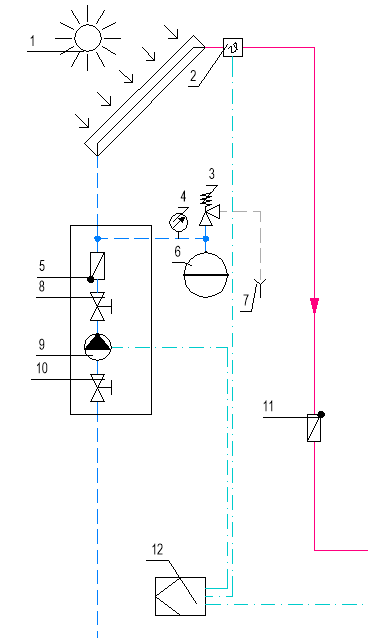

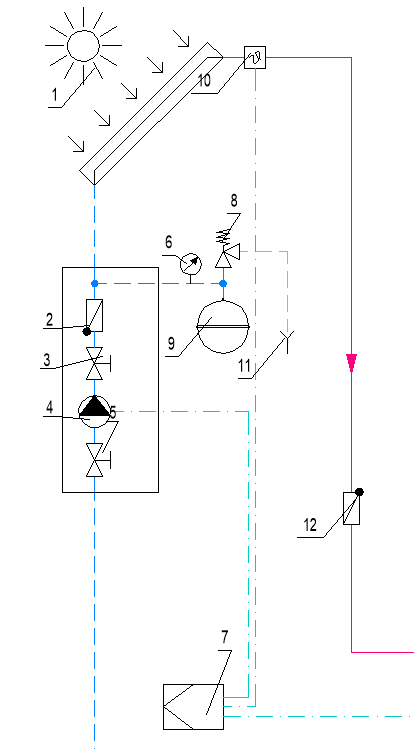

Przykład numerowania obiektów od lewego-górnego do prawego-dolnego narożnika

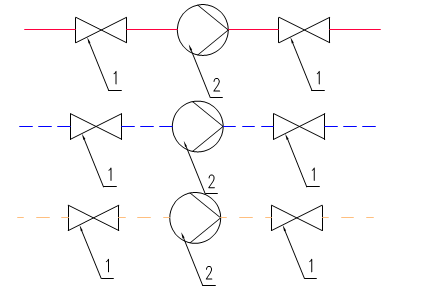

Przykład numerowania z użyciem opcji Taki sam numer dla podobnych obiektów

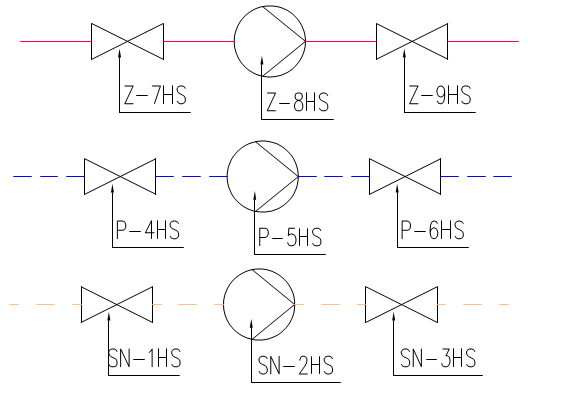

Przykład numerowania wg branż z użyciem z wzorcem tekstu [SYSTEM]-[NUM][BRANCH]

Numerowanie przewodów

Aby numerować przewody schematyczne należy uruchomić polecenie Numerowanie linii i obiektów i wskazać w rysunku przewód schematyczny. Następnie zostanie wyświetlone okno dialogowe, z opcjami właściwymi dla numerowania linii. Opcja Wybieraj wiele linii do numerowania pozwoli wybierać wiele przewodów schematycznych za pomocą „krawędzi wybierających” (wyznaczanych przez kliknięcie dwóch punktów). Wybór linii za pomocą krawędzi wybierających jest możliwy tylko przewodów schematycznych programu CADprofi.

Przykłady numeracji przewodów na rysunku schematycznym

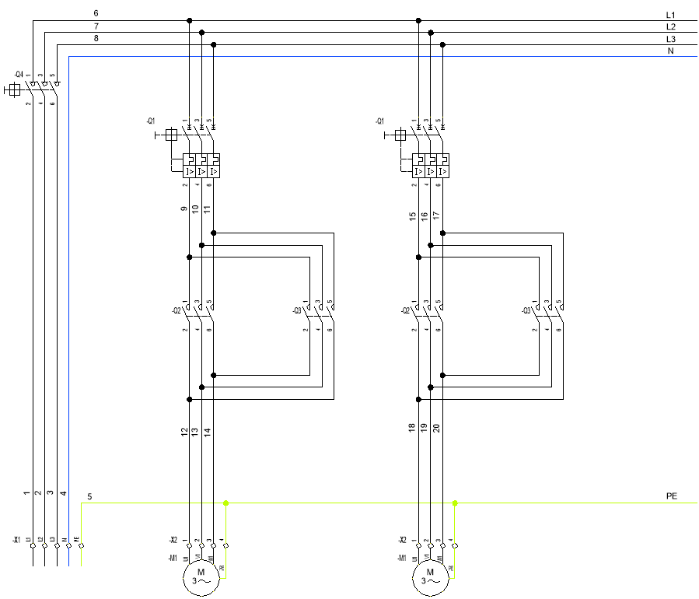

Przykład numerowania według przewodów – schemat układ nawrotny.

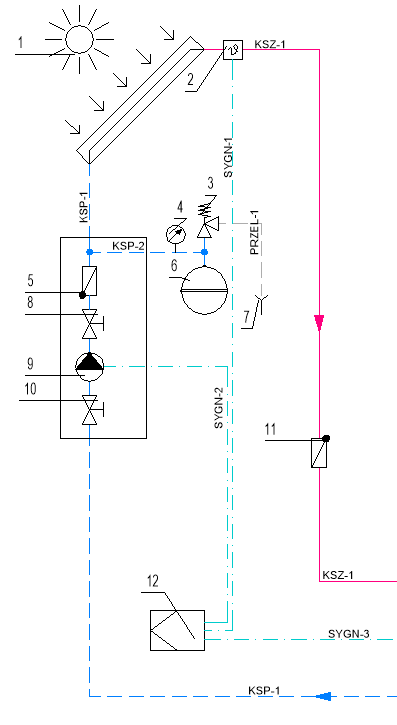

Przykład numerowania przewodów – schemat zestawu solarnego.

6 Procedury

Numerowanie linii i obiektów

1.    Uruchom polecenie Numerowanie linii i obiektów .

2.    Wybierz pierwszy obiekt do numerowania, obiekt ten posłuży jako obiekt źródłowy do automatycznego określenia ciągu numerowania. Zostanie otwarte okno dialogowe Numerowanie linii i obiektów.

3.    (Opcjonalnie) W polu Sposób numerowania określ format numerowania wraz z dostępnymi opcjami.

4.    (Opcjonalnie) Wybierz blok numerowy oraz określ wzorzec tekstu numeru oraz opcjonalnie atrybuty.

5.    (Opcjonalnie) Określ kąt obrotu oraz wysokość tekstu numeru.

6.    Określ ustawienia linii odnośnikowej po zaznaczeniu opcji Rysuj linię.

7.    (Opcjonalnie) Włącz opcję Wybieraj wiele obiektów do numerowania i określ kolejność automatycznego numerowania.

8.    Kliknij przycisk OK, aby zamknąć okno i przejść do numerowania.

9.    (Opcjonalnie) Określ pozycję dla numeru pierwszego obiektu. Pozostałe numery zostaną przypisane i wstawione zgodnie z opcją Pozycja automatyczna.

10.  (Opcjonalnie) Wskazuj kolejne obiekty, które chcesz numerować.

11.  Zakończ numerowanie obiektów wciskając klawisz Esc lub Enter.

Przykład różnych ciągów numerów w jednym rysunku
