Podczas wykonywaniu operacji edycyjnych na ponumerowanych obiektach, np. przy kopiowaniu ponumerowanych obiektów mogą pojawić się różne niejednoznaczności związane z numerami. Przykładowo: jeśli użytkownik skopiuje ponumerowane obiekty, to może chcieć, aby kopie były bez numerów, były z takim samymi numerami jak obiekty źródłowe albo były przenumerowane z nadaniem nowych numerów.
Program wykrywa takie niejednoznaczności oraz pozwala by użytkownik zadecydował w jaki sposób chce „naprawić” te niejednoznaczności.
Przycisk Napraw wyświetla okno dialogowe z kilkoma opcjami.

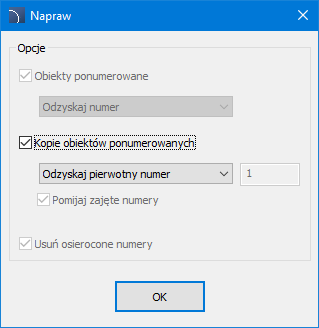

Okno dialogowe „Napraw”
Dostępne opcje:
Usuwanie niejednoznaczności ponumerowanych obiektów
Odzyskaj numer – jeśli w rysunku znajdują się ponumerowane obiekty, ale mają one usunięte oznaczenia, to opcja Odzyskaj numer pozwala przywrócić numery, tj. wstawić do rysunku oznaczenia z numerami.
Usuń informacje o numerowania – opcja pozwala usunąć wewnętrzne dane o numerowaniu z obiektów, dla których brak w rysunku oznaczeń z numerami.
Opcje dotyczące kopii ponumerowanych obiektów
Odzyskaj pierwotny numer – opcja pozwala przywrócić pierwotny numer. Jeśli obiekty były kopiowane w obrębie danego rysunku, to w wyniku działania tej opcji w rysunku będą obiekty ze zdublowanymi numerami.
Usuń informacje o numerowania – opcja pozwala usunąć z obiektów wewnętrzne dane dotyczące numerowania.
Renumeruj od pierwszego wolnego numeru – opcja pozwala nadać nowe numery dla skopiowanych obiektów, zaczynając od pierwszego wolnego numeru.
Renumeruj od najwyższego wolnego numeru – opcja pozwala nadać nowe numery dla skopiowanych obiektów, zaczynając od numeru kolejnego po najwyższym numerze w danym łańcuchu numerowym.
Renumeruj od zadanego numeru – opcja pozwala nadać nowe numery dla skopiowanych obiektów, zaczynając od określonego numeru. Przykładowo: jeśli użytkownik skopiował projekt całej kondygnacji, w której używał numeru od 1, to dla wyższej kondygnacji może zacząć numerację np. od 100.
Usuń osierocone numery – usunięcie numerów (tj. oznaczeń), które pozostały w rysunku po usunięciu ponumerowanych obiektów. „Osierocone numery” powstają także gdy były skopiowane, ale bez jednoczesnego skopiowania ponumerowanych obiektów „nadrzędnych”.
6 Procedury
Napraw
1.
Uruchom polecenie Numerowanie linii i obiektów
.
2. Wybierz obiekt posiadający numer. Zostanie otwarte okno dialogowe.
3. Wybierz Napraw, aby uruchomić okno dialogowe naprawiania.
4. Wybierz opcje naprawiania niejednoznaczności numerowania.
