Polecenie Rozdzielnice daje możliwość wstawiana do rysunku rozdzielnic. Widoki 2D (z góry) są używane przy projektowaniu na rzutach. Widok z przodu stosowany jest przy projektowaniu elewacji rozdzielnic.
Polecenie umożliwia wybór opcji Wstaw (określ wszystkie wymiary), dzięki czemu użytkownik może wstawiać obiekty o niestandardowych wymiarach. Istnieje również możliwość zapisania wymiarów użytkownika poprzez Tworzenie i rozszerzanie typoszeregów użytkownika.

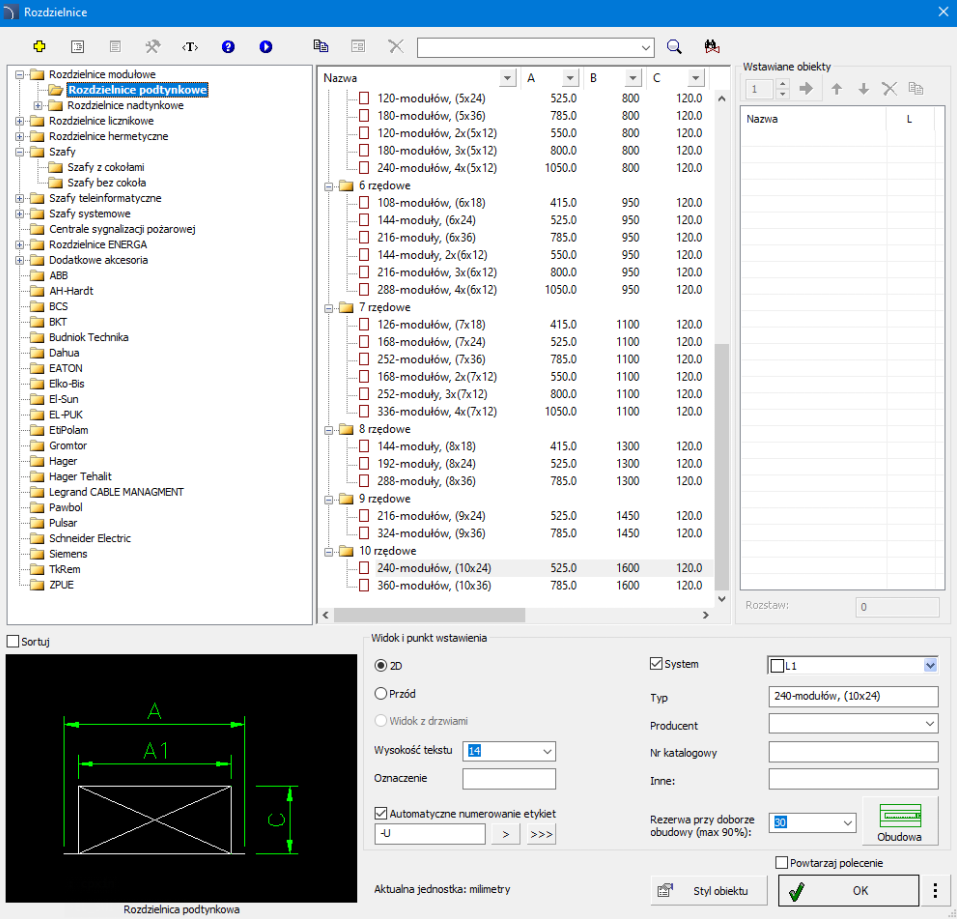

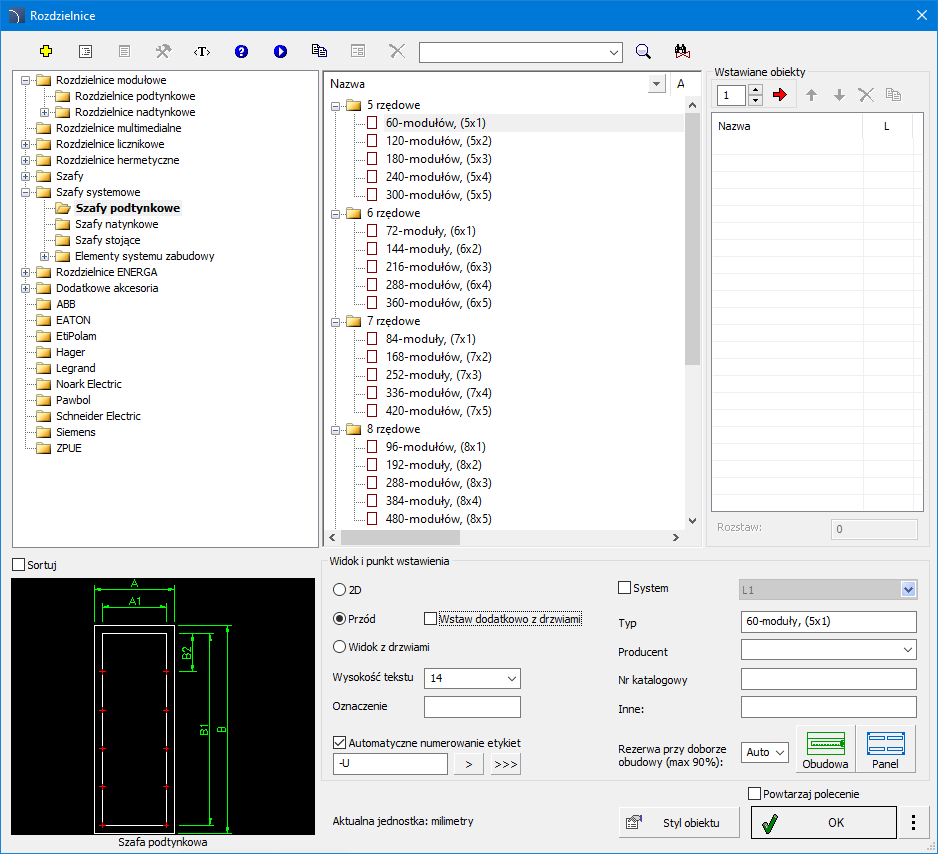

Okno dialogowe „Rozdzielnice”
Sposób pracy z obiektami został opisany we wcześniejszych rozdziałach.
Polecenie dodatkowo zawiera:
Widok i punkt wstawienia – wybór widoku oraz punktu wstawienia obiektu. Dostępne opcje są zależne od typu obiektu.
Typ – ciąg liczb i liter której odpowiada pewna seria przedmiotów.
Producent – w przypadku konkretnego producenta podajemy jego nazwę.
Nr katalogowy – zbiór symboli cyfr i liter, który służy do jednoznacznej identyfikacji danego produktu.
Inne – dodatkowe informacje.
Rezerwa przy doborze obudowy (max 90%) – Auto, zakres: 10-50.
Styl obiektu – opcje pozwalające określić styl oraz poziom uszczegółowienia obiektu.
•Wstaw jako blok – wstawienie elementu rozbitego na części składowe lub w postaci pojedynczego obiektu (bloku).
•Z atrybutami – włącza/wyłącza dodawanie atrybutów do wstawianego obiektu.
•Osie – włącza/wyłącza opcję rysowania osi we wstawianym obiekcie.
•Ukrycia – włącza/wyłącza rysowanie elementów ukrytych w danym obiekcie.
•Wipeout (przykrycia) – włącza/wyłącza dodawanie we wstawianych elementach obiektów typu Ukrycia (Wipeout).
•Detale, kreskowania – włącza/wyłącza rysowanie kreskowania i detali.
•Teksty – włącza/wyłącza rysowanie ewentualnych tekstów w obiektach.

Okno dialogowe „Styl obiektu”

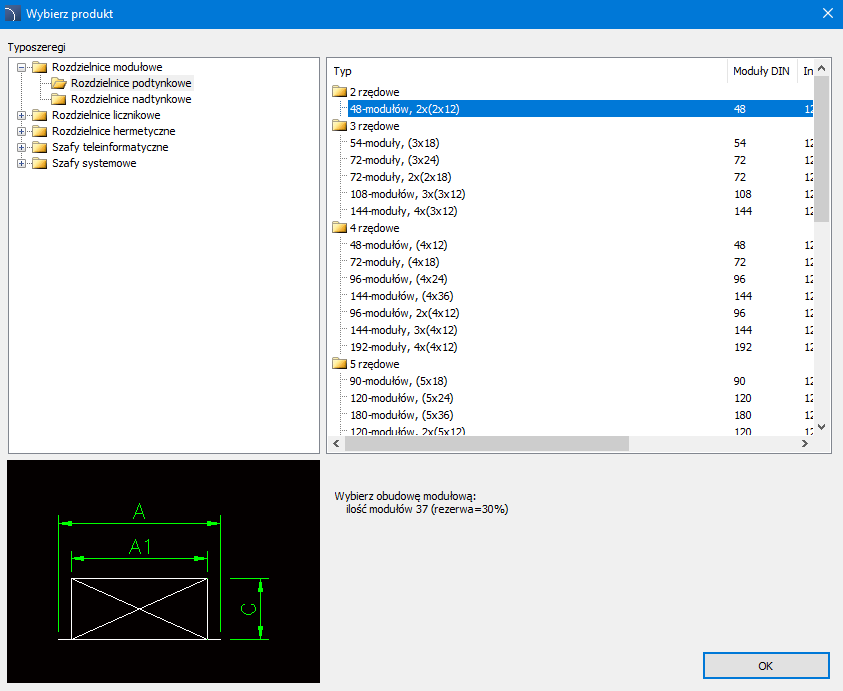

Dobór
obudowy do aparatów wybranych z rysunku
- Polecenie pozwalające na dobór
obudowy dla obiektów wybranych z rysunku.

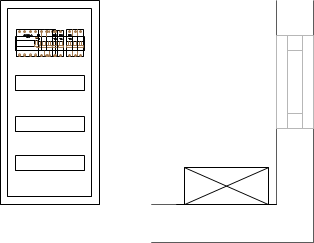

Przykład rozdzielnicy na rzucie oraz elewacji z wstawionymi aparatami
