Rysowanie ścian

W programie CADprofi ściany schematyczne są rysowane za pomocą linii leżących na odpowiednich warstwach. Ściany wielowarstwowe mogą składać się z wielu warstw oznaczających materiał (cegła, beton itp.) lub przeznaczenie (ściana nośna, izolacja itp.).

Rysowanie ścian jednowarstwowych możliwe jest po wybraniu żądanego typu ściany i kliknięciu przycisku OK. Takie postępowanie nie pozwala jednak na zmianę ustawień rysowania oraz na zmianę grubości ściany. Opcje te są dostępne dopiero pod dodaniu ściany do listy zawierającej definicję ściany. Lista ta pozwala także na rysowanie ścian wielowarstwowych.

Ze względu na bardzo dużą różnorodność materiałów stosowanych w budownictwie, przy rozpoczynaniu pracy z CADprofi zalecane jest zdefiniowanie własnych materiałów lub elementów konstrukcyjnych ścian.

Zdefiniuj nowy – dodaje nową pozycję do listy jako typ ściany użytkownika.

Kopiuj – kopiuje wskazany typ ściany, tworząc element użytkownika. Skopiowane elementy mogą być edytowane.

Dodaj element do Listy – dodaje zaznaczony typ ściany do listy definicji warstwy ścian.

Menu definicji warstw ściany – menu narzędzi pozwalających na zarządzanie zawartością listy warstw ściany.

Zapisz jako ścianę wielowarstwową – pozwala na zapis aktualnej listy jako nowej ściany wielowarstwowej.

Grubość – określa grubość danej warstwy w definicji ściany wielowarstwowej.

Krawędź rysowania i odsunięcie – opcje pozwalające na określenie sposobu prowadzenia ściany oraz odsunięcia.

• Lewa/Środek/Prawa/Oś symetrii warstwy głównej – rysowanie ściany po osi lub wybranej krawędzi względem wskazywanych punktów.

• Odsunięcie – odległość pomiędzy wskazywanymi podczas rysowania punktami, a faktycznym punktem wstawienia ściany.

Rysowanie ściany

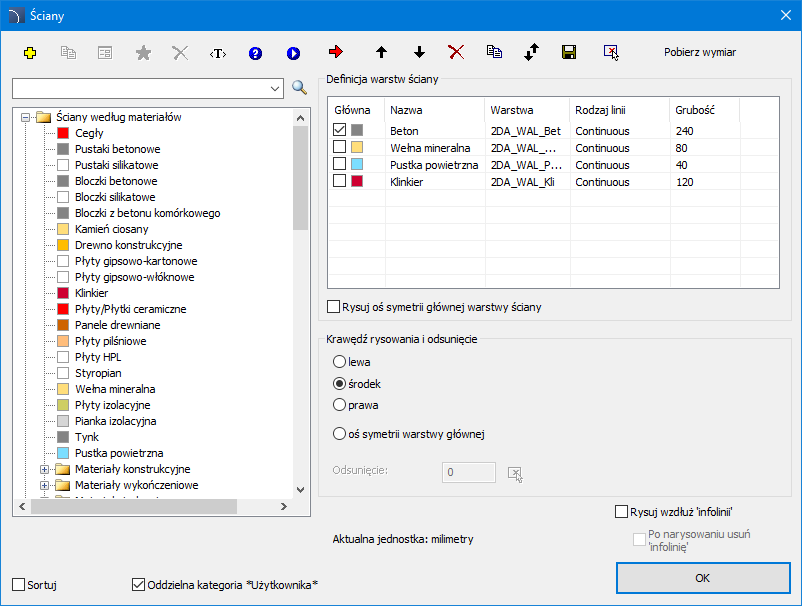

1. Uruchom polecenie Ściany .

2. W otwartym oknie dialogowym rozwiń kategorię, z której chcesz wybrać żądany typ ściany.

3. Zaznacz wybrany typ ściany i kliknij przycisk Dodaj element do Listy . Dany element możesz także dodać do listy poprzez podwójne kliknięcie.

4. (Opcjonalnie) Powtarzając kroki 2 i 3 dodaj kolejne warstwy do listy.

5. (Opcjonalnie) Za pomocą przycisków Kopiuj , Usuń dodaj lub usuń z listy wskazane warstwy.

6. Określ grubość dla każdej warstwy ściany.

7. (Opcjonalnie) Za pomocą przycisków zmień kolejność warstw na liście.

8. Określ krawędź rysowania i odsunięcie.

9. Kliknij przycisk OK, aby rozpocząć rysownie ściany.

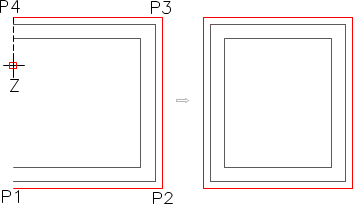

10. Określ punkt początkowy oraz następne punkty kolejnych segmentów ściany (np. P1, P2, P3, P4). Aby zakończyć rysowanie wciśnij Enter lub Esc. Polecenia można także zakończyć przez wybór opcji Zamknij (klawisz „Z”), dzięki czemu program narysuje ostatni odcinek łączący się z pierwszym segmentem rysowanych ścian.

Rysowanie ściany działowej z odsunięciem

1. Uruchom polecenie Ściany .

2. Zaznacz wybrany typ ściany działowej i kliknij przycisk Dodaj element do Listy .

3. Określ grubość ściany.

4. Określ krawędź rysowania „od lewej” i odsunięcie, np. 360 cm.

5. Kliknij przycisk OK, aby rozpocząć rysownie ściany.

6. Określ punkt początkowy i punkt końcowy (P1, P2). Ściana zostanie narysowana z odsunięciem od wskazanych punktów.

7. Zakończ rysowanie za pomocą klawisza Enter lub Esc.

CADprofi umożliwia definiowanie przez użytkownika nowych typów ścian oraz ich edycję.

Oznaczenie tekstowe – tekstowe oznaczenie wykorzystywane jako końcówka nazwy warstwy CAD, na której dana ściana będzie rysowana (np. ściana typu „beton” może leżeć na warstwie o oznaczeniu 2DA_WAL_Bet).

Domyślna grubość ściany – grubość warstwy ściany stosowana domyślnie po dodaniu jej do listy definicji warstw ściany.

Priorytet – funkcja, która posiada 5-stopniową skalę, priorytetem jest ściana o najwyższej skali. Warstwa zostaję uznana za główną i według jej osi rysowana jest ściana.

Parametry warstwy ściany – ustawienia dla warstwy CAD, na której będzie rysowany dany typ ściany. Należy określić kolor oraz rodzaj i szerokość linii dla danej warstwy.

Tworzenie nowych typów ścian w bazie danych

1. Uruchom polecenie Ściany .

2. Kliknij przycisk Zdefiniuj nowy , aby dodać nowy typ ściany. Nowy element zostanie dodany do kategorii *Użytkownika*. Po otworzeniu okna dialogowego możesz określić wszystkie parametry nowego typu ściany.

3. (Opcjonalnie) Zaznacz istniejący już typ i kliknij Kopiuj , aby stworzyć nową pozycję. Wskazany element posłuży jako szablon.

4. Wciśnij przycisk Edytuj aby określić parametry dla nowego typu.

Edycja danych typów ścian

1. Uruchom polecenie Ściany .

2. (Opcjonalnie) Jeśli typ ściany, który chcesz edytować znajduje się na liście definicji warstw ściany, należy go usunąć z tej listy. Zaznacz element i wciśnij przycisk .

3. W kategorii *Użytkownika*zaznacz edytowany typ ściany.

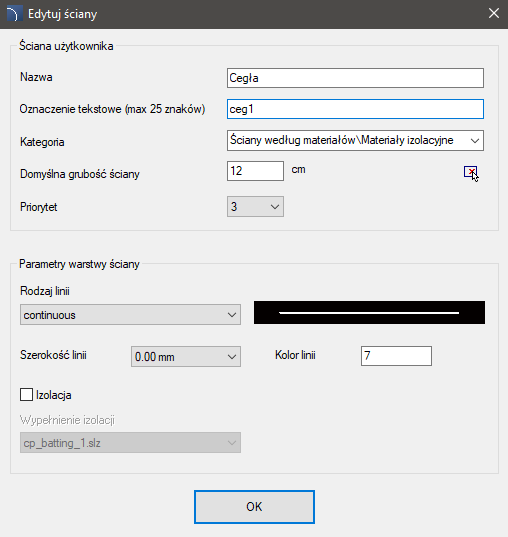

4. Kliknij przycisk Edytuj . Otwarte zostanie okno dialogowe edycji.

5. (Opcjonalnie) Określ Nazwę typu ściany.

6. (Opcjonalnie) Określ Oznaczenie tekstowe dla warstwy CAD danej ściany (niezalecane, jeśli element został już wykorzystany w aktualnym rysunku).

7. (Opcjonalnie) Określ Kategorię.

8. (Opcjonalnie) Określ domyślną grubość dla danego typu ściany.

9. (Opcjonalnie) Określ parametry dla warstwy ściany: rodzaj, kolor i grubość linii.

10. Kliknij przycisk OK, aby zaakceptować zmiany.

Uwagi

Jeśli zmienione zostaną parametry warstwy ściany, które przed edycją znajdowały się na rysunku, to w celu aktualizacji należy wstawić dowolny jej odcinek z nowymi ustawieniami.
Zmiana oznaczenia tekstowego dla ścian, które już występują w rysunku spowoduje, że ściany te będą nieznane dla CADprofi.
