Szybka edycja

Polecenie Szybka edycja umożliwia przeprowadzenie podstawowych operacji edycyjnych na symbolach i obiektach. Po uruchomieniu polecenia należy wskazać żądany symbol. W pobliżu symbolu zostaną wyświetlone znaczniki, które pozwalają na błyskawiczne dokonanie niezbędnych zmian.

Znaczniki wyświetlane po wybraniu obiektu:

   Lustro – znaczniki wykonują odbicie lustrzane symbolu.

  Skala – zwiększenie oraz zmniejszenie wielkości symbolu na rysunku. Znak  zwiększa skalę dla symbolu o 25%. Znak  zmniejsza skalę dla symbolu o 25%. Jeśli aktualna wartość skali dla symbolu wynosi 200, to znaczniki będą powiększać/pomniejszać skalę o 50.

 Kopiowanie – umożliwia szybkie wielokrotne kopiowanie wskazanego symbolu.

 Przenieś – umożliwia przeniesienie symbolu w z zalepieniem linii, na której się dotychczas znajdował.

 Obrót – umożliwia obrót symbolu wokół jego punktu wstawienia. Jeśli symbol znajduje się w przewodzie to aplikacja umożliwi jedynie obrót o 180°.

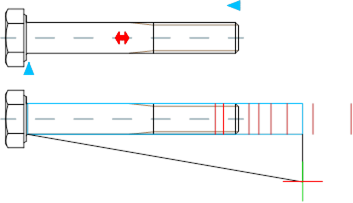

 Wydłuż – znacznik stosowany do wydłużania lub skracania elementów znormalizowanych, np. śrub, nitów itp. Normalia

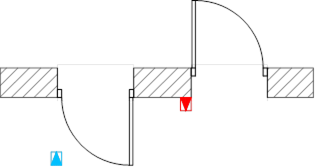

 Odwróć – umożliwia zmianę strony wstawienia okien oraz drzwi.

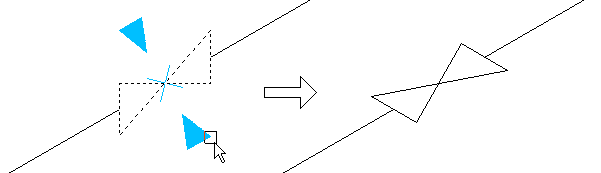

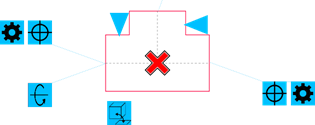

 Obrót – umożliwia zmianę widoku danej złączki lub armatury. Możliwe jest dzięki temu przełączanie pomiędzy widokami dostępnymi dla danego elementu.

 Rysuj ciąg – umożliwia rysowanie ciągu przewodów rozpoczynając od wybranego końca złączki lub armatury.

 Ustawienia ciągu – włącza okno ustawień dla ciągu oraz umożliwia rysowanie ciągu.

 Usuń – usuwa element z rysunku.

 Alternatywny widok – umożliwia wstawienie innego widoku wybranego obiektu.

 Edycja położenia – umożliwia dowolną edycję położenia końca linii (jak uchwyt).

 Edytuj – otwiera okno dialogowe pozwalając na edycję złączki lub odcinka.

  Edycja długości – pozwala na edycję długości odcinka w danym kierunku.

  Edycja szerokości/średnicy – pozwala na edycję szerokości lub średnicy odcinka przewodu.

 Zmień rodzaj – pozwala na zmianę pomiędzy dostępnymi typami przewodu lub złączki.

Szybka edycja jest często stosowana po wstawieniu do rysunku wielu symboli, np. za pomocą polecenia Multisymbole. Jeśli wstawianych jest wiele symboli, to może się zdarzyć, że niektóre symbole zostaną wstawione w odwrotny sposób. Szybka edycja umożliwi błyskawiczne odwrócenie symboli w żądanych sposób.

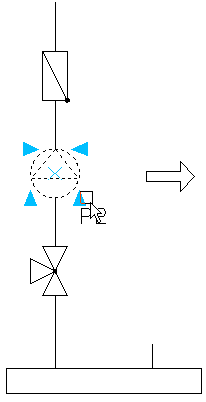

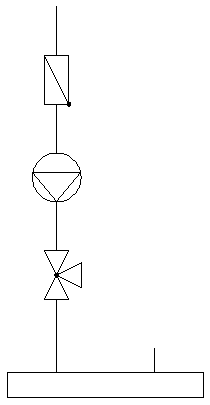

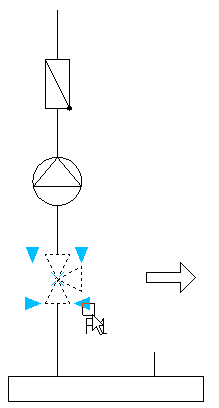

Polecenie Szybka edycja jest także przydatne do odwracania obiektów, np. w razie potrzeby zmiany kierunku przepływu urządzeń kanałowych lub armatury.

6 Procedury

 Szybka edycja

Polecenie Szybka edycja pozwala także na:
