Polecenie Generator wałów
pozwala
automatycznie generować wielostopniowe wały z wybranych przez użytkownika
elementów składowych. Na każdym etapie projektu możliwe jest wprowadzanie
korekt, takich jak dodawanie kolejnych stopni wału oraz zmiany wymiarów. Możliwe
jest również przenoszenie i kopiowanie stopni wału za pomocą funkcji „przeciągnij i upuść”.

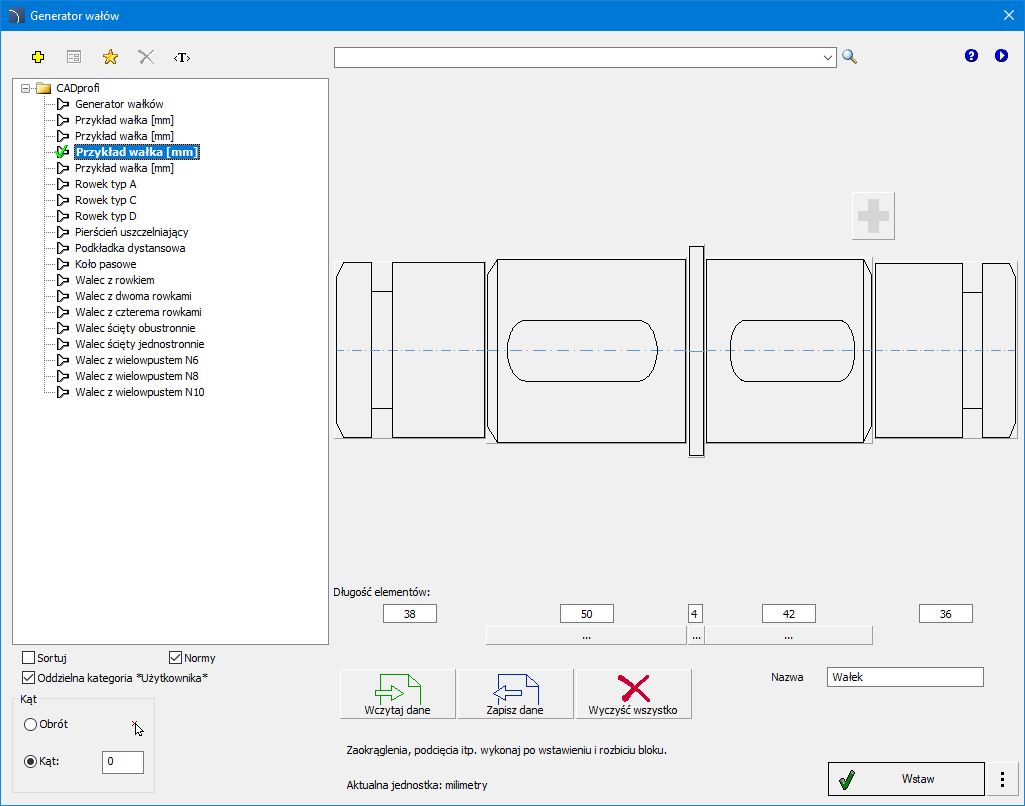

Okno dialogowe „Generator wałów”
Okno dialogowe Generator wałów zawiera:
Zdefiniuj
nowy – dodanie nowego elementu do bazy danych. Sposób rozszerzania bazy
został opisany w rozdziale Definiowanie bloków użytkownika.
Edytuj –
umożliwia edycję
bloków użytkownika.
Dodaj do
ulubionych – dodanie elementu do kategorii *Ulubione* użytkownika.
Usuń –
kasuje wskazany obiekt z kategorii *Użytkownika*.
Tłumacz
polecenie – otwiera słowniczek pojęć użytych w oknie dialogowym polecenia
i pozwala dodawać własne tłumaczenia użytkownika.
Pomoc –
zawiera odnośnik do pliku pomocy technicznej online.
Wideo – zawiera
łącze do filmu instruktażowego.
Polecenie umożliwia także wyszukiwanie
elementów w całej bazie danych.
W oknie dialogowym znajdują się również:
Drzewo kategorii – zbiór wszystkich kategorii i elementów zawartych w bibliotece, przedstawionych w układzie rozwijanego drzewa. Istnieje możliwość dostosowania kolejności wyświetlania elementów na liście za pomocą opcji:
Sortuj – ułożenie kategorii i jej zawartości w kolejności alfabetycznej.
Generator wałów – obszar, w którym możemy tworzyć i edytować wał z użyciem graficznego podglądu.
Dodaj stopień –
przycisk umożliwiający dodanie stopnia wału.
Długość elementów – pole do wprowadzenia długości poszczególnych stopni wału.
Dodaj/usuń stopień – umożliwia usunięcie lub dodanie
stopnia wału.
Wczytaj dane –
umożliwia wczytanie wcześniej zapisanego pliku z modelem wału.
Zapisz dane –
umożliwia zapis aktualnego modelu wału do pliku na dysku.
Wyczyść wszystko
– umożliwia wyczyszczenia całego modelu wału w oknie generatora.
Kąt/Obrót – opcja umożliwiająca wstawienie stworzonego bloku pod zadanym kątem, obrót pozwala na wstawienie w rysunku obiektu pod dowolnym kątem.

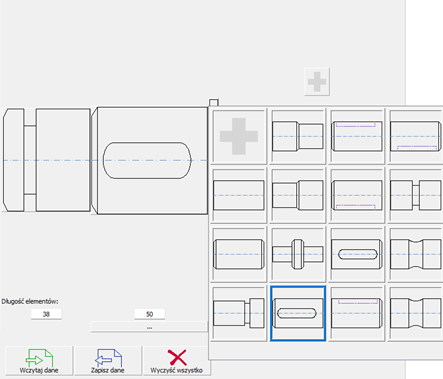

Okno dialogowe „Generator wałów” z oknem wyboru komponentu

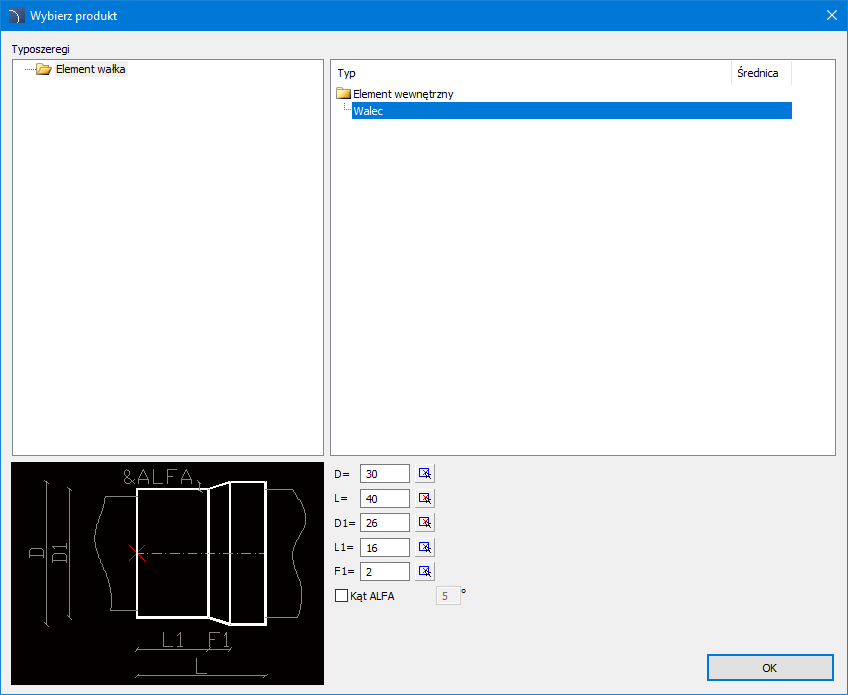

Okno dialogowe edycji komponentu
6 Procedury
1.
Uruchom polecenie Generator wałów .
2. W oknie dialogowym stwórz model wału dodając jego stopnie oraz dostosowując ich wymiary. Na bieżąco będzie wyświetlany podgląd aktualnie tworzonego obiektu.
3. (Opcjonalnie) Skorzystaj z przykładowego projektu wału lub wczytaj plik z gotowym modelem. Poddaj go edycji.
4. Wciśnij przycisk Wstaw.
5. Wskaż na rysunku punkt wstawienia obiektu.
