Generator przekładni

Polecenie Generator przekładni – umożliwia stworzenia przekładni łańcuchowej oraz określenie jej parametrów i wymiarów poprzez wprowadzenie wartości bądź pobranie ich z rysunku.

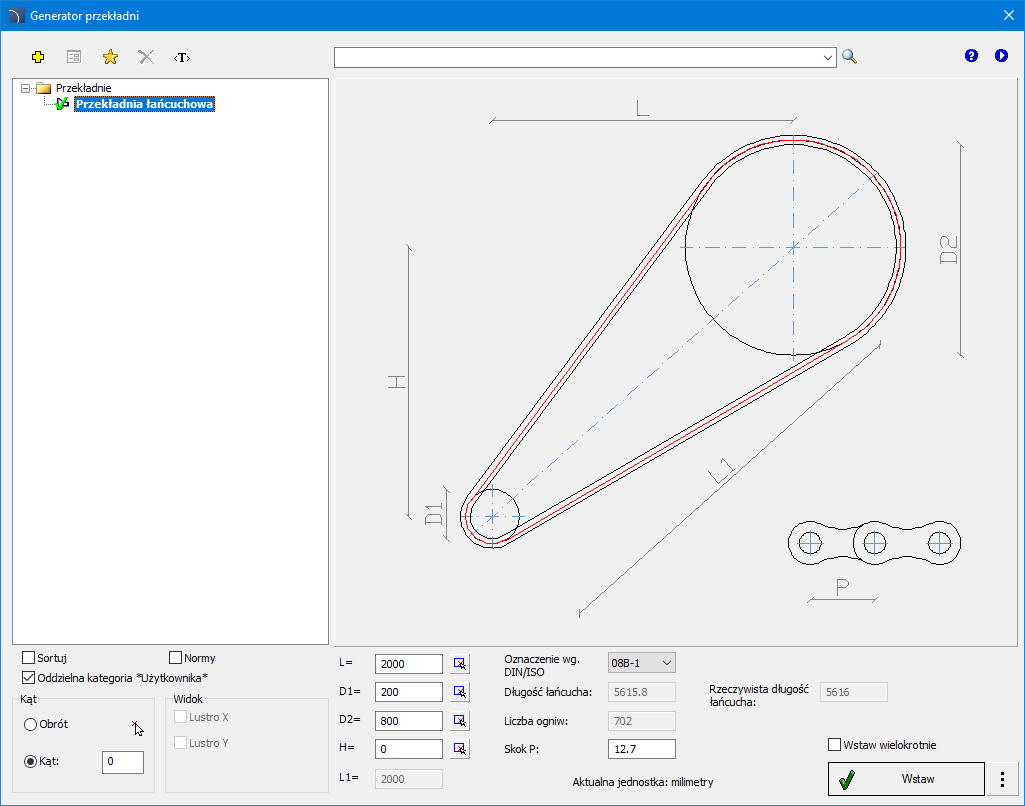

Okno dialogowe zawiera :

Drzewo kategorii – zbiór wszystkich kategorii i elementów zawartych w bibliotece, przedstawionych w formie hierarchicznej. Istnieje możliwość dostosowania kolejności wyświetlania elementów na liście za pomocą opcji:

•    Sortuj – ułożenie kategorii i jej zawartości w kolejności alfabetycznej.

•    Normy – ułożenie kategorii i jej zawartości po normie

Kąt/Obrót – opcja umożliwiająca wstawienie stworzonego bloku pod zadanym kątem, obrót pozwala na wstawienie w rysunku obiektu pod dowolnym kątem.

Oznaczenie wg. DIN/ISO - umożliwia wybór łańcucha wg norm.

Zmiana parametrów L, D1, D2, H oraz skok P wpływa na zmianę długości łańcucha oraz liczbę ogniw.

Procedury

Wstawienie Przekładni łańcuchowej do rysunku

1.    Uruchom polecenie Generator przekładni.

2.    W oknie dialogowym stwórz przekładnie łańcuchową wybierając jej parametry oraz wymiary.

3.    Wciśnij przycisk Wstaw.

4.    Wskaż na rysunku punkt wstawienia obiektu.
