Polecenie Izolowanie elementów ogólnych pozwala na izolowanie przewodów.
Istnieje możliwość określenia dowolnej grubości dla izolacji lub usuwania izolacji.

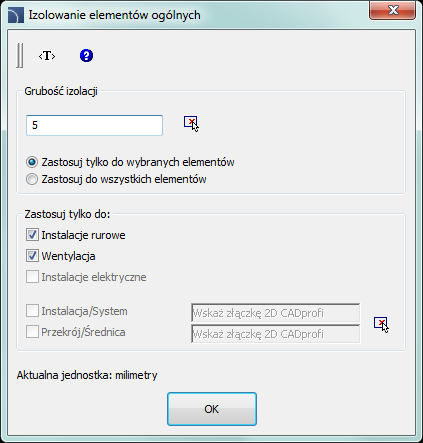

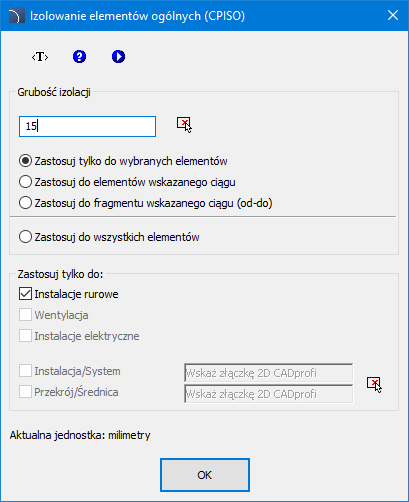

Okno dialogowe „Izolowanie elementów ogólnych”
Okno dialogowe zawiera:
Grubość izolacji –
określa grubość izolacji, jaka zostanie dodana do wybranych przewodów. Istnieje
możliwość przejęcia grubości izolacji od innego elementu. W tym celu należy użyć
opcji Przejmij od złączki
.
Aby usunąć izolację z przewodów należy określić grubość izolacji na „0”. Dla przewodów wentylacyjnych można także określać izolację wewnętrzną poprzez wpisanie wartości ujemnej.
Zastosuj tylko do wybranych elementów – edycja grubości izolacji tylko dla przewodów wskazanych na rysunku.
Zastosuj do elementów wskazanego ciągu – edycja grubości izolacji dla wszystkich przewodów dla zaznaczonych typów instalacji.
Zastosuj do fragmentów wskazanego ciągu (od-do) – edycja grubości izolacji dla fragmentów przewodów dla zaznaczonych typów instalacji.
Zastosuj tylko do – opcje pozwalające na wybór rodzaju/rodzajów instalacji, w których zostanie przeprowadzona edycja grubości izolacji. Opcje te działają ze wszystkimi funkcjami wymienionych powyżej.
|
Wskazówka Wykorzystanie funkcji „Zastosuj tylko do wybranych” daje możliwość wyboru również za pomocą okna. W wyborze pominięte jednak zostaną przewody, które nie należą do instalacji zaznaczonych w oknie dialogowym. |
Instalacja/system –
opcja pozwalająca na określenie systemu, którego przewody zostaną uwzględnione
podczas wykonywania polecenia, np. Zasilanie, Powrót itd.
Rodzaj instalacji
należy wybrać przyciskiem Wskaż .
Przekrój/Średnica –
opcja pozwalająca na określenie wymiarów przewodów, które zostaną wybrane, np.
D=114.3 dla przewodów rurowych DN100. W celu określenia danych dla opcji kliknij
przycisk Wskaż przewód/kanał 2D , a następnie wybierz przewód,
z którego chcesz pobrać dane.
6 Procedury
1.
Uruchom polecenie Izolowanie elementów ogólnych
.
2. W oknie dialogowym określ grubość izolacji. Wartość „0” pozwala usunąć izolacje.
3. Wybierz sposób selekcji obiektów.
4. (Opcjonalnie) Zaznacz typy instalacji, która ma zostać uwzględniona podczas wyboru obiektów.
5. (Opcjonalnie) Wskaż na rysunku przewód w celu określenia opcji Instalacja/System oraz Przekrój/Średnica. Jeśli to konieczne wyłącz jedną z opcji.
6. Kliknij przycisk OK, aby zamknąć okno.
7. (Opcjonalnie) Jeśli została zaznaczona opcja Zastosuj tylko do wybranych elementów wskaż elementy, które chcesz edytować i wciśnij Enter.
8. Wybrane obiekty zostaną zaizolowane.

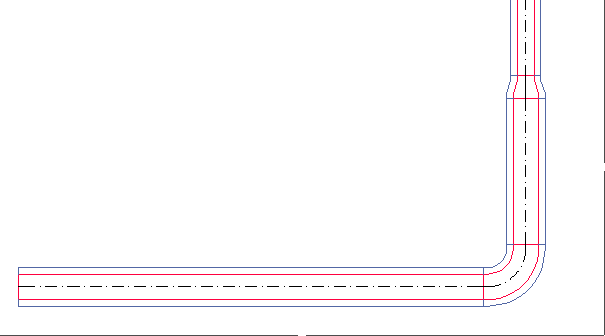

Zaizolowane przewody
