W programie CADprofi przewody schematyczne są rysowane za pomocą linii lub polilinii leżących na odpowiednich warstwach. Pojęcie „rodzaj przewodu” oznacza przeznaczenie danego przewodu lub określony system (np. przewód zasilający w instalacji c.o. lub nawiew w instalacji wentylacyjnej). Przewodom można także nadawać „typ”, czyli określać jego fizyczne właściwości (np. dla rur stalowych DN15, dla miedzianych Cu15x1 itd.). Typ przewodów można określać w trakcie rysowania lub w dowolnym momencie po narysowaniu przewodów (za pomocą polecenia Przewody schematyczne – edycja.
Standardowe rodzaje przewodów są pogrupowane w odpowiednie kategorie. Użytkownik ma także możliwość definiowania dodatkowych rodzajów przewodów.

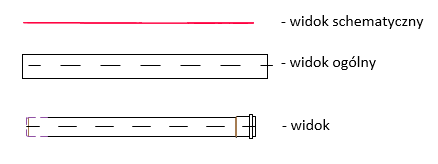

W programie CADprofi możliwe jest rysowanie przewodów rurowych w widokach schematycznych, ogólnych oraz szczegółowych. W poleceniu Przewody - widoki ogólne wprowadzono możliwość rysowania uproszczonych widoków instalacji kanalizacyjnych, a także instalacji rurowych z miedzi i tworzyw sztucznych. Polecenie pozwala także na rysowanie instalacji stalowych i elastycznych.
|
Uwaga: Dla instalacji spawanych lub instalacji zgrzewanych doczołowo widoki ogólne mogą być stosowane jako widoki szczegółowe. |
