Polecenie Obiekty – wentylacja, klimatyzacja umożliwia wstawianie central nawiewnych, klimatyzatorów wewnętrznych, zewnętrznych oraz pomp ciepła w widoku 2D.

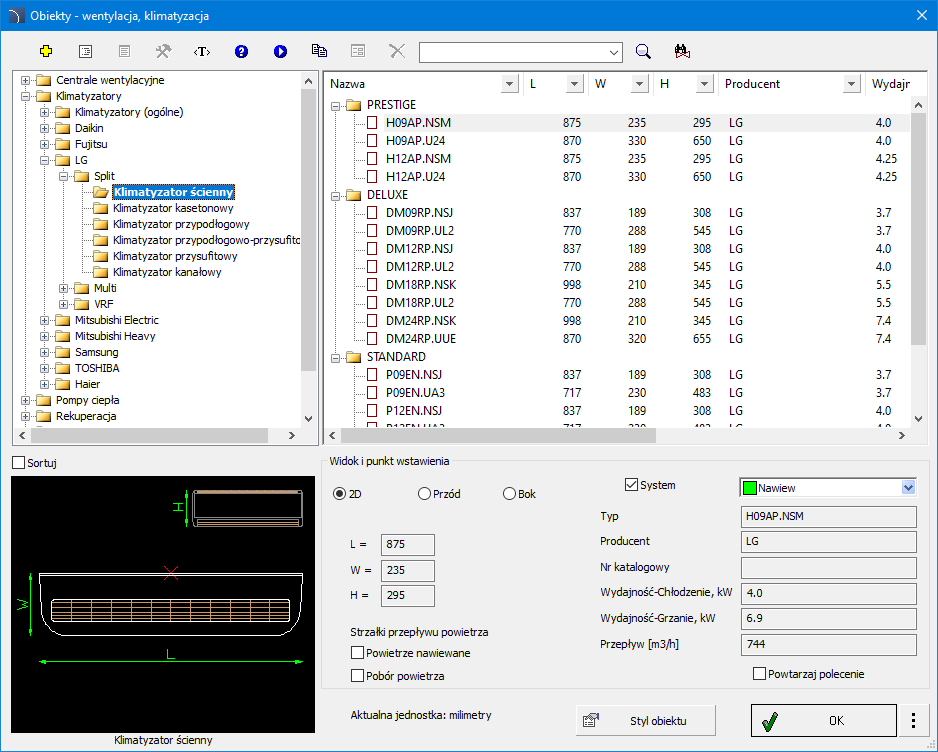

Okno dialogowe „Centrale wentylacyjne”
Okno dialogowe zawiera wiele opcji opisanych w rozdziale Armatura.
Widok i punkt wstawienia – wybór widoku oraz punktu wstawienia obiektu. Dostępne opcje są zależne od typu obiektu.
Typ – ciąg liczb i liter której odpowiada pewna seria przedmiotów.
Producent – w przypadku konkretnego producenta podajemy jego nazwę.
Nr katalogowy – zbiór symboli cyfr i liter, który służy do jednoznacznej identyfikacji danego produktu.
Wydajność [m3/h] – ilość wytworzonego powietrza do ilości czasu potrzebnego na jego wytworzenie.
Przepływ [m3/h] – jest to objętość powietrza odprowadzana przez wentylator w określonym czasie.
6 Procedury
1.
Uruchom polecenie Centrale wentylacyjne
.
2. W oknie dialogowym wybierz żądany element. Dla pierwszego obiektu z listy aktywowane są pola, pozwalające na określenie wymiarów centrali.
3. Określ wymiary wstawianej centrali.
4. Kliknij przycisk OK, aby wstawić element do rysunku.
5. Określ punkt wstawienia obiektu.
6. Określ kąt obrotu elementu.
