Program CADprofi zawiera generator schematów, który umożliwia automatyczne rysowanie I wykonywanie kompletnych obliczeń dla zdecentralizowanych systemów przygotowania ciepłej wody. Kreator schematów dostępny jest w bibliotekach Uponor, Strawa i Taconova.

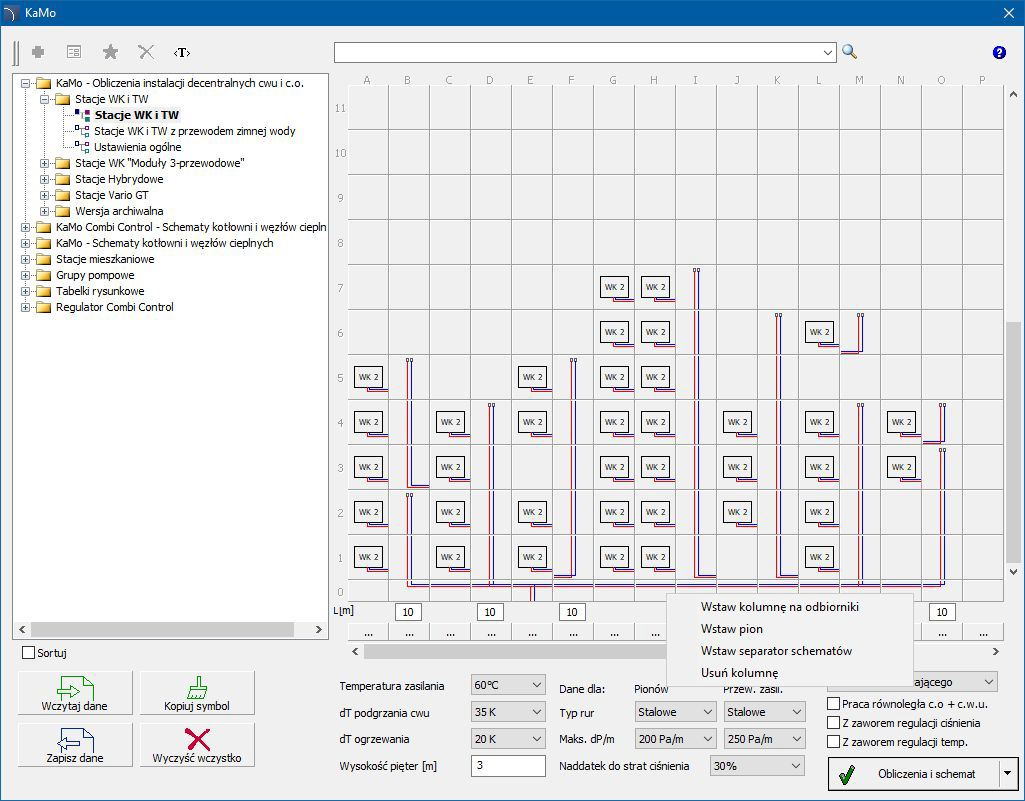

Główne okno pozwalające na wygodne definiowanie dowolnego schematu
Funkcjonalność programu:
• Nieograniczona ilość pionów i pięter.
• Dowolna ilość odbiorników podłączona do pionów.
• Dowolne rozgałęzienia w schemacie z automatyczną korektą prowadzenia przewodów.
• Możliwość określenia początku schematu na dolnej kondygnacji lub w dowolnym punkcie (np. na najwyższej kondygnacji, jeśli tam jest zlokalizowane źródło ciepła)
• Możliwość stosowania stacji mieszkaniowych pracujących na potrzeby c.o. i/lub c.w.u. Zamiast stacji można stosować zwykłe rozdzielacze c.o. do których podłączane są grzejniki lub inne odbiorniki (np. obwody ogrzewania podłogowego). Dzięki temu program można wykorzystywać do projektowania dowolnych instalacji c.o.
• Tryby autouzupełniania, kopiowania i usuwania odbiorników pozwalają na błyskawiczne definiowanie schematu.
• Możliwość projektowania instalacji ze stacjami „trójprzewodowymi” (ze wspólnym przewodem powrotnym i oddzielnymi przewodami zasilającymi na potrzeby c.o. i c.w.u.)
• Możliwość definiowania układów składających się z dwóch schematów. Jest to potrzebne, gdy jedno źródło ciepła pracuje z dwoma obiegami grzewczymi.
• Automatyczny dobór średnic przewodów.
• Kompleksowe obliczenia hydrauliczne c.o. z określeniem końcowych strat ciśnienia.
• Automatyczny dobór pomp obiegowych oraz pompy ładującej bufory (Wilo lub Grundfos).
• Określanie mocy szczytowej, pojemności buforów oraz wymaganej mocy źródła ciepła. Przy tym uwzględniane są parametry dodatkowego źródła ciepła (np. pomp ciepła lub kolektorów słonecznych).
• Automatyczny dobór stacji mieszkaniowych na podstawie zadanej wydajności cwu lub po określeniu rodzaju i ilości przyborów sanitarnych dołączanych do stacji.
• Automatyczne przeliczanie i ponowny dobór stacji mieszkaniowych przy zmianie parametrów pracy instalacji (np. przy zmianie temperatury zasilania).
• Obliczenia instalacji zimnej wody z doborem optymalnych średnic przewodów w celu dopasowania strat ciśnienia do ciśnienia dyspozycyjnego z sieci wodociągowej.
• Automatyczne rysowanie schematu z oznaczeniami średnic przewodów, spadkami ciśnienia i przepływami.
• Możliwość zapisywania projektów do plików pozwalających na późniejszą edycję lub tworzenie wariantów instalacji (zapisywana jest struktura projektu, a nie plik dwg).
• Wstawienie do rysunku tabel z parametrami technicznymi i wynikami obliczeń.
• Tworzenie zestawień z odbiornikami oraz ilością i typami rur (dla instalacji c.o. i c.w.u.).

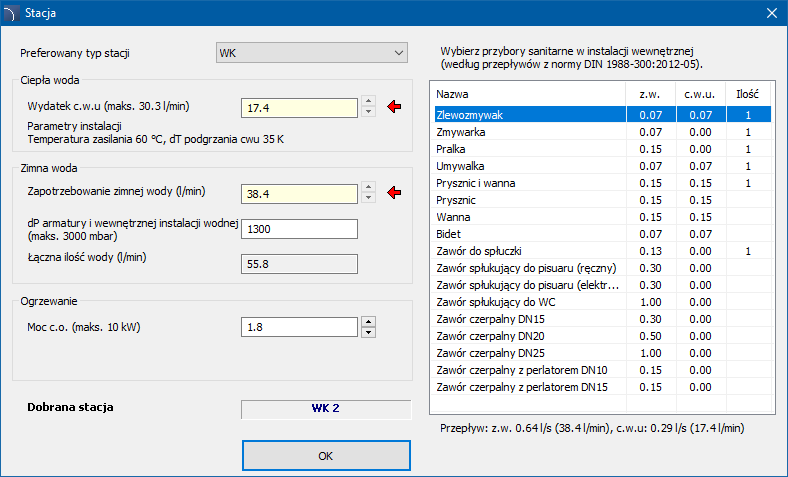

Okno doboru stacji przygotowania ciepłej wody oraz określanie przepływów obliczeniowych

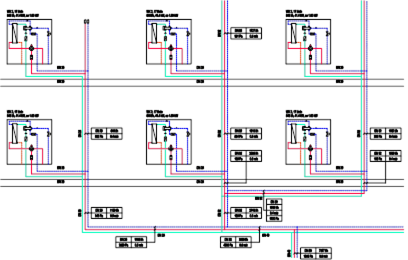

Fragment schematu

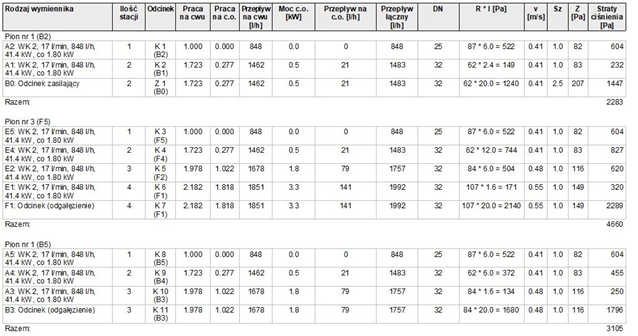

Przykładowy wydruk z obliczeniami hydraulicznymi c.o.
Obliczenia
hydrauliczne
instalacji
