Polecenie Generator wałów
pozwala automatycznie generować
wielostopniowe wały z wybranych przez użytkownika elementów składowych. Na
każdym etapie projektu możliwe jest wprowadzanie korekt, takich jak dodawanie
kolejnych stopni wału oraz zmiany wymiarów. Możliwe jest również przenoszenie i
kopiowanie stopni wału za pomocą funkcji „przeciągnij i
upuść”.
Okno dialogowe
„Generator wałów”
Okno dialogowe Generator
wałów zawiera:
•Zdefiniuj nowy
- dodanie nowego elementu do bazy
danych. Sposób rozszerzania bazy został opisany w rozdziale Definiowanie bloków
użytkownika.
•Edytuj
–
umożliwia edycję
bloków użytkownika.
•Dodaj do ulubionych
-
dodanie elementu do kategorii *Ulubione*
użytkownika.
•Usuń
– kasuje
wskazany obiekt z kategorii *Użytkownika*.
•Tłumacz polecenie
- otwiera słowniczek pojęć użytych w oknie
dialogowym polecenia i pozwala dodawać własne tłumaczenia użytkownika.
•Pomoc
- zawiera
odnośnik do pliku pomocy technicznej online.
•Wideo
- zawiera
łącze do filmu instruktażowego.
Polecenie umożliwia także wyszukiwanie
elementów w całej bazie danych.
W oknie dialogowym znajdują się również:
Drzewo kategorii – zbiór wszystkich kategorii i elementów zawartych w bibliotece, przedstawionych w układzie rozwijanego drzewa. Istnieje możliwość dostosowania kolejności wyświetlania elementów na liście za pomocą opcji:
Sortuj - ułożenie kategorii i jej zawartości w kolejności alfabetycznej.
Generator wałów – obszar, w którym możemy tworzyć i edytować wał z użyciem graficznego podglądu.
Dodaj stopień
- przycisk umożliwiający dodanie stopnia
wału.
Długość elementów - pole do wprowadzenia długości poszczególnych stopni wału.
Dodaj/usuń stopień
- umożliwia usunięcie lub dodanie
stopnia wału.
Wczytaj dane
- umożliwia wczytanie wcześniej zapisanego
pliku z modelem wału.
Zapisz dane
- umożliwia zapis aktualnego modelu wału do
pliku na dysku.
Wyczyść wszystko
- umożliwia wyczyszczenia całego modelu
wału w oknie generatora.
Kąt/Obrót - opcja umożliwiająca wstawienie stworzonego bloku pod zadanym kątem, obrót pozwala na wstawienie w rysunku obiektu pod dowolnym kątem.

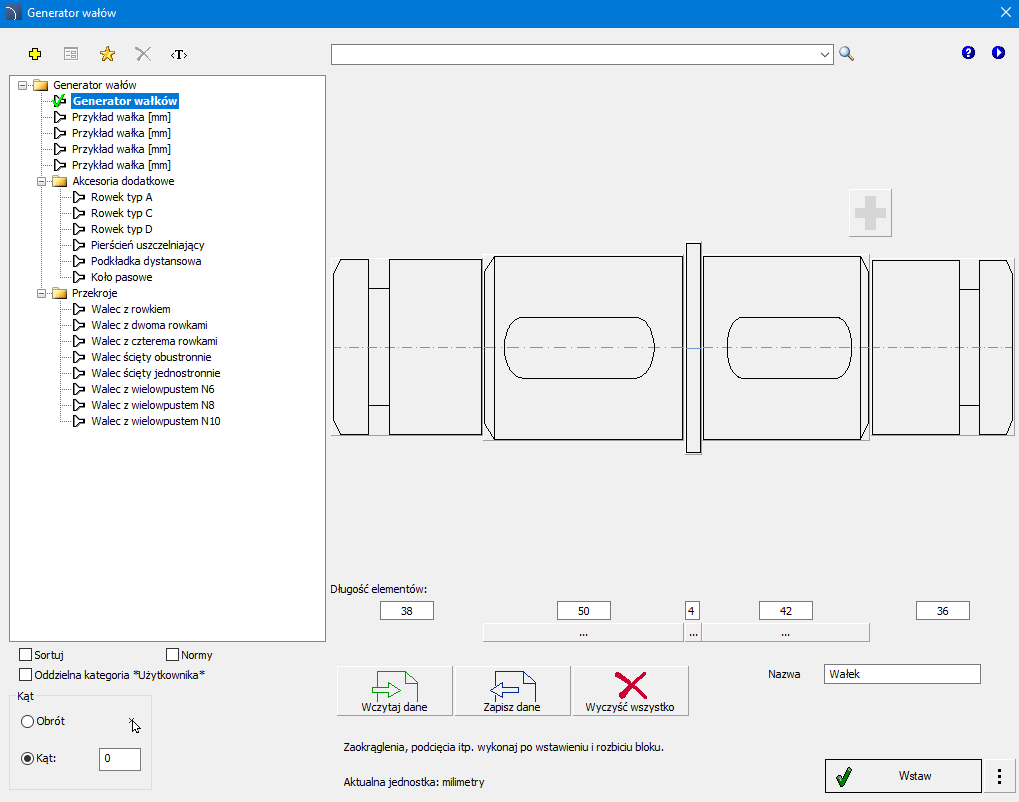

Okno dialogowe „Generator wałów” z oknem wyboru komponentu.
Okno dialogowe
edycji komponentu
Procedury
2.
Uruchom polecenie Generator wałów .
3. W oknie dialogowym stwórz model wału dodając jego stopnie oraz dostosowując ich wymiary. Na bieżąco będzie wyświetlany podgląd aktualnie tworzonego obiektu.
5. (Opcjonalnie) Skorzystaj z przykładowego projektu wału lub wczytaj plik z gotowym modelem. Poddaj go edycji.
6. Wciśnij przycisk Wstaw.
7. Wskaż na rysunku punkt wstawienia obiektu.
