Polecenie Diagramy, schematy blokowe zawiera elementy stosowane przy rysowaniu różnorodnych schematów funkcyjnych, infrastruktury sieci komputerowych, schematów procesów technologicznych oraz schematów blokowych.

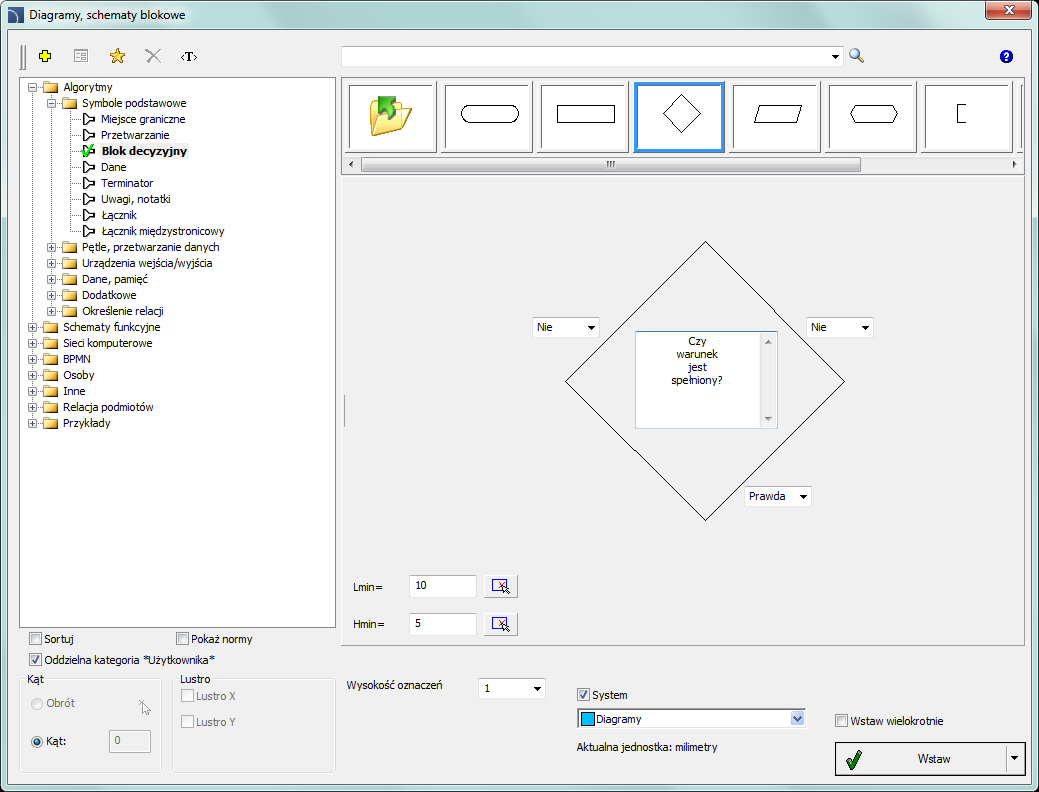

Okno dialogowe „Diagramy, schematy blokowe”
Wiele elementów schematów blokowych posiada pola edycyjne, w których można wpisywać różnorodne teksty. Program automatycznie dopasowuje wielkość elementów wstawianych do rysunku w zależności od długości tekstów. W razie potrzeby edycji tekstu najlepiej korzystać z polecenia CADprofi - Edycja, dzięki temu po dokonaniu edycji blok zostanie zaktualizowany. Możliwe jest także określenie minimalnych wielkości bloków, dzięki czemu nawet przy wprowadzaniu małej ilości tekstów wielkość poszczególnych elementów będzie podobna.
Wszystkie sposoby pracy z symbolami są dokładnie wyjaśnione w poszczególnych modułach branżowych.
Przykłady schematów blokowych i diagramów:

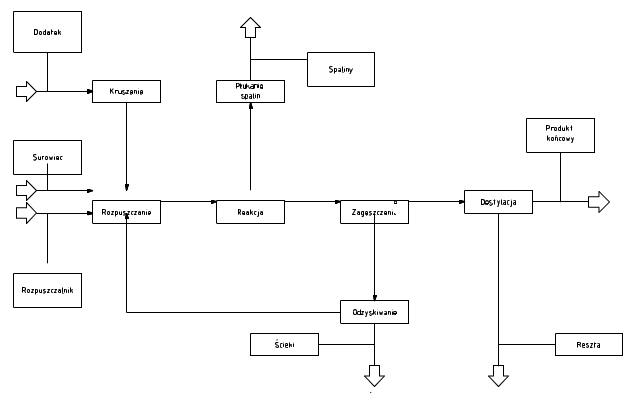

Rysunek przedstawia przykładowy schemat blokowy instalacji przemysłowej.
Schematy funkcyjne, rysowane według normy EN 60848
Tworzenie schematów infrastruktury
i sieci komputerowych.
Przykładowy algorytm

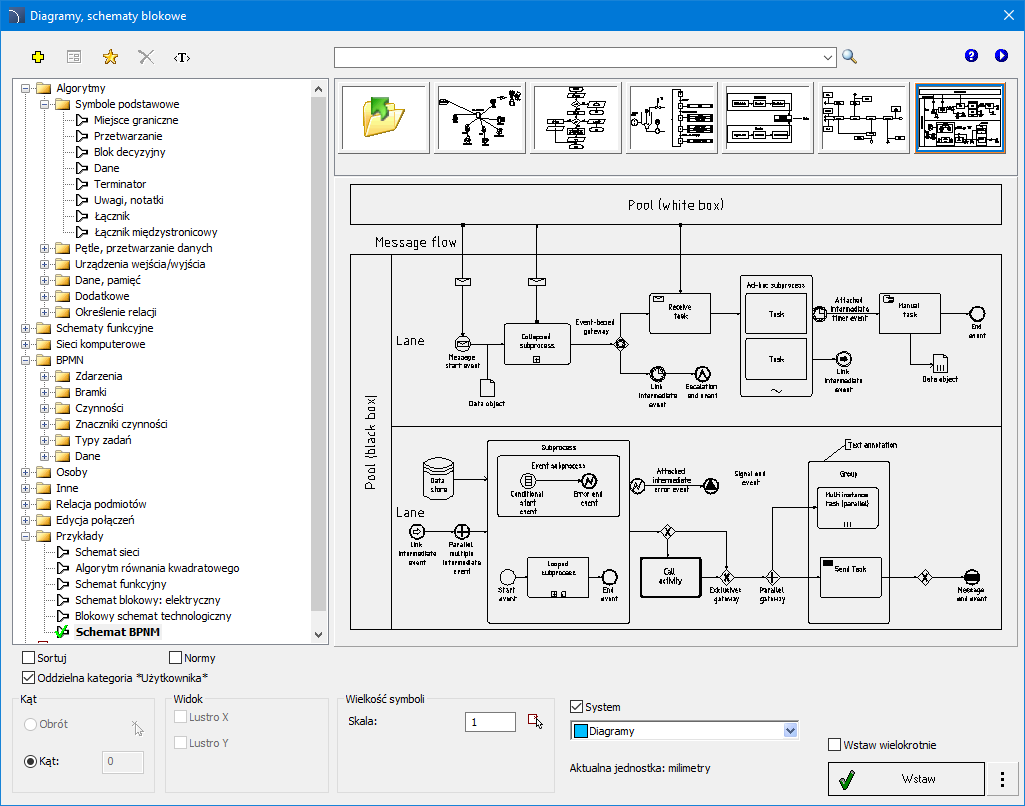

Możliwość rysowania schematów BPMN. Business Process Modeling Notation jest graficznym sposobem przedstawiania procesów biznesowych.
BPMN opisuje trzy podstawowe typy procesów:
•proces wewnętrzny
•proces publiczny
•proces kooperacji
W programie CADprofi dostępne są następujące kategorie elementów graficznych BPMN:
•elementy aktywne
•połączenia
•miejsca realizacji procesu
•elementy graficzne służące do umieszczania informacji uzupełniających (dane, adnotacje i grupy)

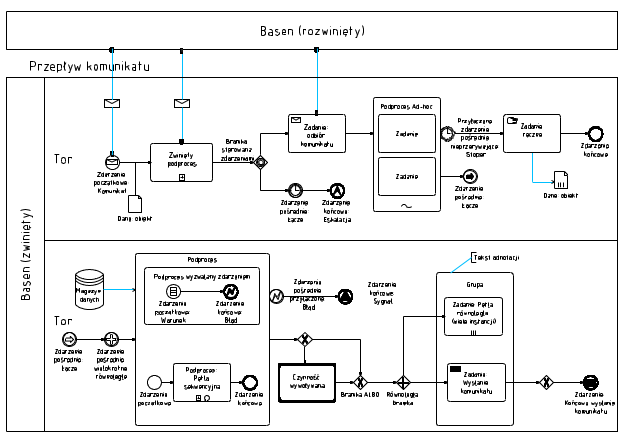

Przykład schematu BPMN
