Elementy budowlane\Kominy i przepusty

Polecenie Elementy budowlane  umożliwia wstawianie do rysunku widoków rynien stalowych i PCV, systemów rynnowych prostokątnych, przepustów w ścianach, w stropie
i w podłodze, wentylacji grawitacyjnej dla przewodów wentylacyjnych w ścianach i pustaków wentylacyjnych.  Zawiera również systemy kominowe: w ścianach dla kominów spalinowych, dymowych oraz gazowych, kominów jednociągowych, kominów dwuciągowych oraz rozwiązania kominowe producentów : Schiedel oraz HOCH.

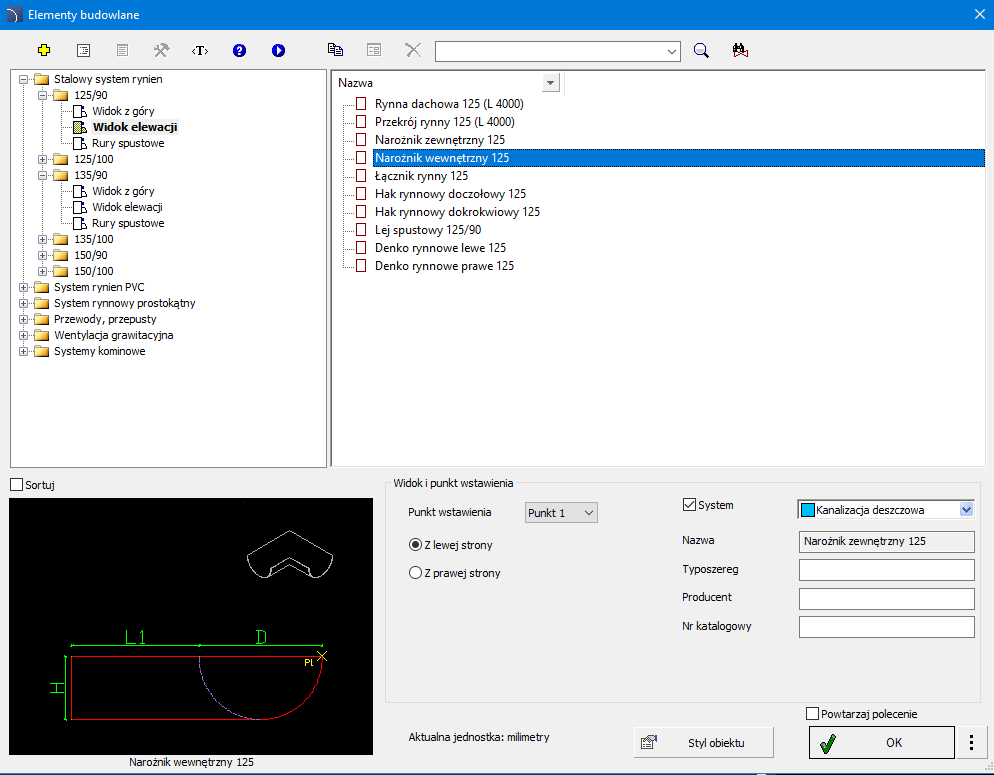

Okno dialogowe polecenia Elementy budowlane.

Okno dialogowe Elementy budowlane  zawiera :

Lista kategorii – zawiera listę dostępnych elementów pogrupowanych w różne kategorie.

Sortuj – włącza/wyłącza alfabetyczne ułożenie kategorii.

Lista szczegółowa – wykaz elementów dostępnych dla wybranej kategorii.

Podgląd – wyświetla podgląd aktualnie wybranego elementu. Kliknięcie prawym przyciskiem myszy w podgląd spowoduje powiększenie widoku.

Widok i punkt wstawienia – wybór widoku oraz punktu wstawienia obiektu. Dostępne opcje są zależne od typu obiektu.

Styl obiektu – opcje pozwalające określić styl oraz poziom uszczegółowienia obiektu.

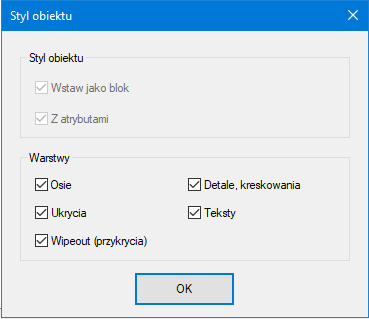

Okno dialogowe Styl obiektu

Wstaw jako blok – wstawienie elementu rozbitego na części składowe lub w postaci pojedynczego obiektu (bloku).

Z atrybutami – włącza/wyłącza dodawanie atrybutów do wstawianego obiektu.

Osie – włącza/wyłącza opcję rysowania osi w danym obiekcie.

Ukrycia – włącza/wyłącza rysowanie elementów ukrytych w danym obiekcie.

Wipeout (przykrycia) – włącza/wyłącza dodawanie we wstawianych elementach obiektów typu Ukrycia (WIPEOUT).

Detale, kreskowania – włącza/wyłącza rysowanie kreskowań i detali, takich jak otwory w przewodach, strzałki oznaczające kierunek przepływu i inne.

Teksty – włącza/wyłącza rysowanie ewentualnych tekstów w obiektach.

Po wybraniu menu rozwijalnego  użytkownik ma możliwość wstawić obiekt, określając jego wszystkie wymiary w oknie dialogowym „Parametry”

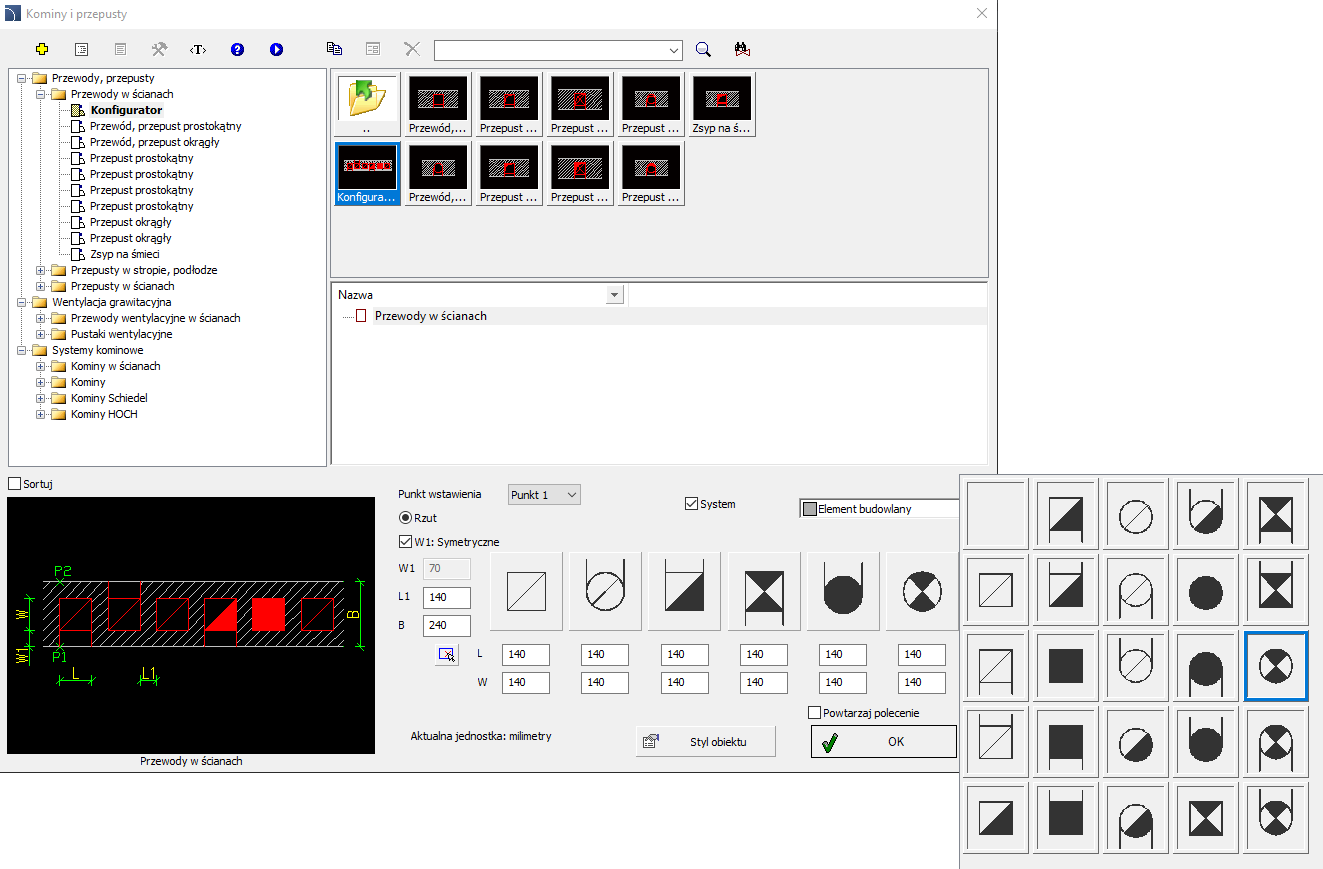

Okno dialogowe „Parametry”.

Parametry –opcje określające dodatkowe parametry wstawianego obiektu.

•    System – jeśli w opcjach programu aktywna jest opcja rozszerzonej struktury warstw (patrz str. 33) to obiekty będą umieszczane na warstwach zależnych od rodzaju instalacji (systemu). W przypadku wstawiania obiektu w istniejący przewód opcja System jest ignorowana, a warstwa obiektu zależy od rodzaju przewodu.

•    Krawędź odniesienia – oś, prawa lub lewa. Krawędź jest wyznaczana w kierunku rysowania przewodów.

•    Odsunięcie: S – odsunięcie rysowanego ciągu od punktów faktycznie wskazywanych podczas rysowania.

OK – przycisk pozwalający wstawić wybrany obiekt do rysunku.

Opcje wstawiania  – rozwija listę dostępnych opcji wstawiania obiektów:

•    Wstaw (określ styl obiektu) – wstawienie wybranego obiektu z możliwością dokonania zmian opcji w oknie Styl obiektu.

•    Wstaw (określ wszystkie wymiary) – wstawienie wybranego obiektu z możliwością określenia wszystkich edytowalnych wymiarów. Istnieje również możliwość zapisania wymiarów użytkownika poprzez Tworzenie i rozszerzanie typoszeregów użytkownika).

•    Rysuj wzdłuż „infolinii” – opcja umożliwiająca błyskawiczne rysowanie ciągu rur wzdłuż dowolnej wskazanej polilinii lub ciągu linii.

Bogata zawartość biblioteki pozwala na projektowanie systemów rynnowych w widoku z boku oraz z góry. Biblioteka zawiera narożniki, łączniki, haki rynnowe, leje spustowe, kolanka, obejmy, osadniki, łapacze deszczówki oraz denka rynnowe.

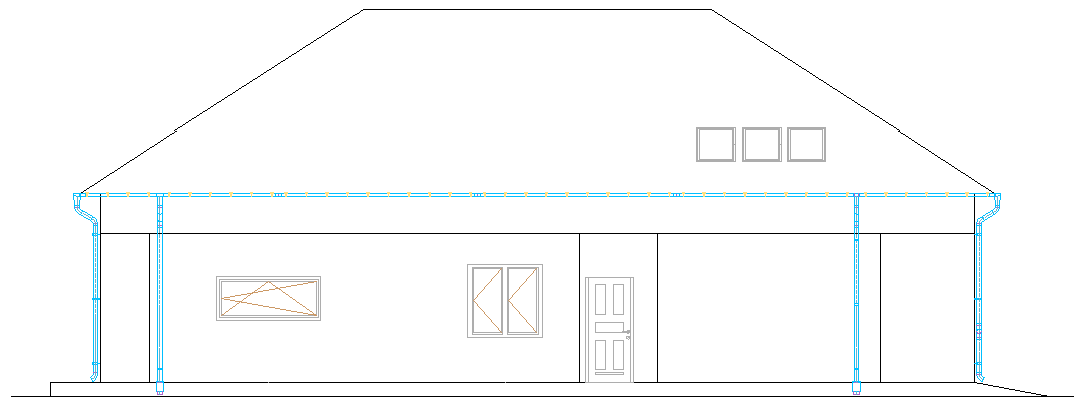

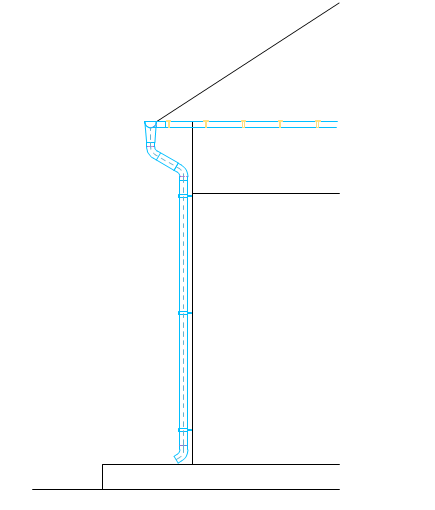

Rysunek systemu rynnowego w widoku z boku.

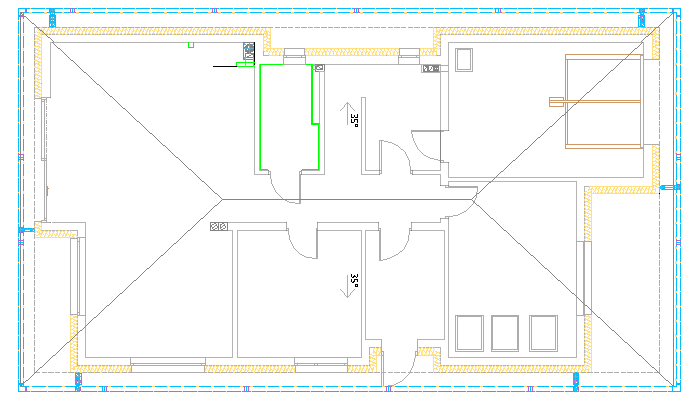

Rysunek systemu rynnowego w widoku z góry.

Dodatkowo użytkownik ma możliwość utworzenia własnego przewodu spalinowo -wentylacyjnego za pomocą konfiguratora przewodów.
