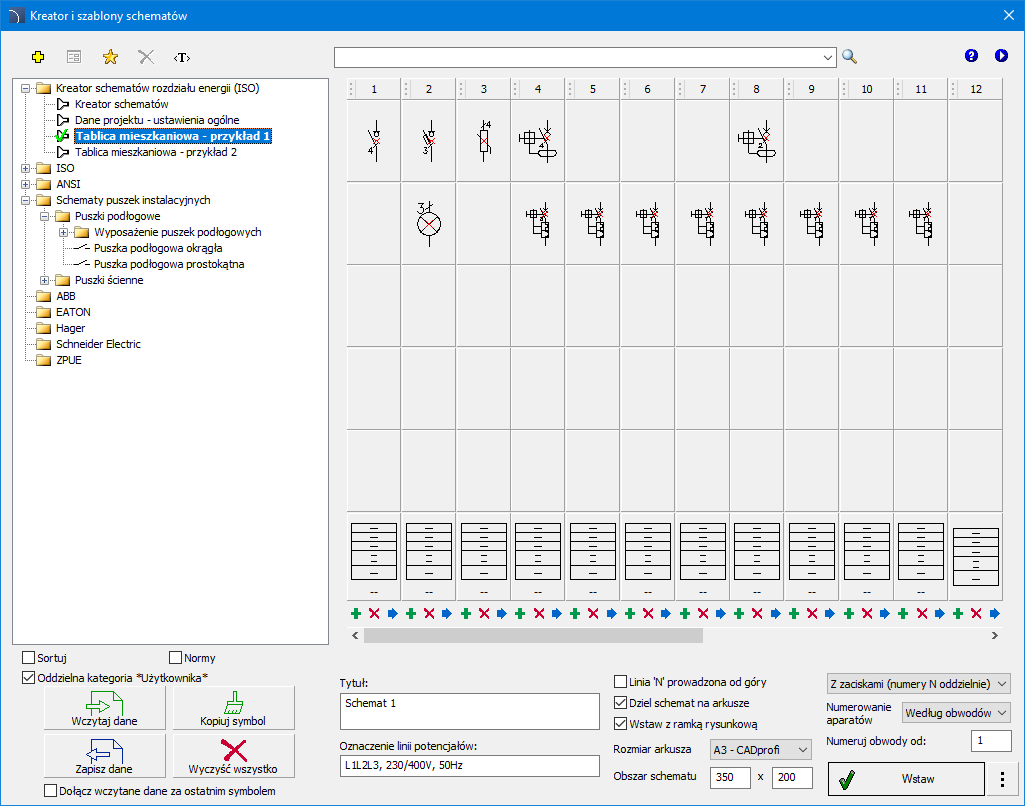

Okno dialogowe polecenia – “Kreator i szablony schematów”
Okno dialogowe Kreator i szablony schematów zawiera:
Wstaw/Usuń kolumnę – wstawienie pustego obwodu
przed wskazaną kolumną matrycy oraz możliwość usunięcia całej kolumny.
Wczytaj dane z csv – zapisuje wszystkie dane z
aktualnego schematu do pliku csv.
Zapisz dane do csv – wczytuje schemat z pliku
csv.
Kopiuj symbol – włącza tryb kopiowania. Po
wyborze polecenia należy kliknąć w komórkę, z której symbol będzie
kopiowany do kolejnych komórek. Aby zakończyć należy kliknąć prawy przycisk
myszy i wybrać opcje Zakończ kopiowanie.
Wyczyść wszystko – usuwa wszystkie informacje z
aktualnego schematu.
Linia ‘N’ prowadzona od góry – Zmiana sposobu rysowania linii potencjału ‘N’.
Dziel schemat na arkusze – włączenie opcji spowoduje podział wstawianego schematu na arkusze o wybranym rozmiarze.
Wstaw z ramką rysunkową – włącza/wyłącza rysowanie ramki rysunkowej.
Rozmiar arkusza – określa rozmiar arkusza, na którym będzie rysowany schemat.
Obszar schematu – możliwość zmiany pola zajmowanego przez schemat na arkuszu.
Numeruj obwody od – wartość początkowa dla numeracji obwodów.
Przyciski przewijania (<<, </>, >>) – przyciski pozwalające na przewijanie widoku w prawo lub w lewo
|
Wybór produktów – po kliknięciu w wybraną komórkę pojawia się lista, w której należy wskazać symbol, a następnie z listy produktów wybrać żądanych aparat ABB.
|
|
|
Informacje o obwodzie – po kliknięciu w dolny przycisk matrycy istnieje możliwość wprowadzenia nazwy obwodu (odbioru) oraz dodatkowych parametrów, jak: moc, prąd oraz rodzaj i przekrój przewodu zasilającego.
|
|
Polecenie pozwala określić dane umieszczane na stronie
tytułowej projektu, w tym:
temat projektu, informacje odnośnie inwestora,
uwagi, opis itp.
Dane projektu
Polecenie pozwala wstawiać do projektu predefiniowane linie potencjałów oraz linie obwodów, które służą do szybkiego tworzenia schematów.

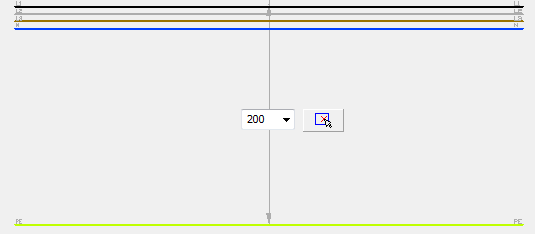

Predefiniowane linie są dostosowane do formatek ISO oraz ANSI. Linie potencjałów są przygotowane w sposób parametryczny, dzięki temu istnieje możliwość określenia dowolnego rozstawu między liniami schematu.

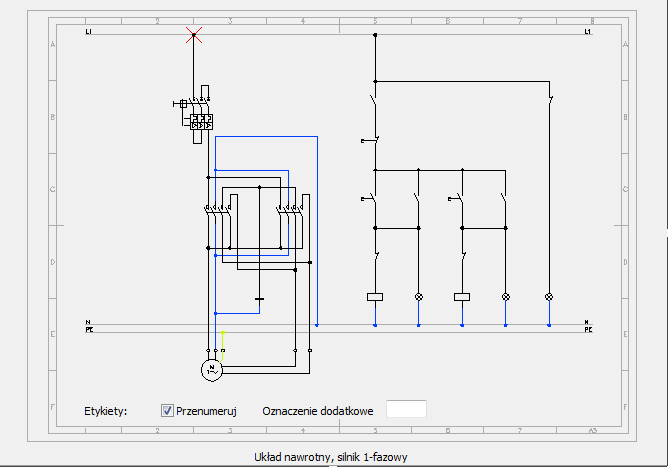

Polecenie zawiera także predefiniowane schematy elektryczne, które mogą być podstawą do tworzenia typowych schematów. Dostępne są układy bezpośredniego rozruchu silnika 3–fazowego, układy nawrotne, rozruch trójkąt–gwiazda i inne.
Każdy schemat posiada elementy składowe, które zostały wstępnie ponumerowane. Użytkownik ma możliwość włączenia renumeracji oraz określenia oznaczenia dodatkowego.
Specjalną grupą schematów są typowe obwody rozdzielnic. Dostępne są komplety zawierające kilka obwodów, jak również pojedyncze obwody oświetleniowe lub gniazdowe. Dzięki temu możliwe jest błyskawiczne stworzenie schematów różnorodnych tablic rozdzielczych. Elementy typu Obwód gniazdowy lub oświetleniowy mogą być także wykorzystywane dla innych typów obwodów – po wstawieniu takiego obwodu wystarczy zmienić jego opis i symbol odbiornika.
Przy wstawianiu typowych schematów rozdzielnic wstawiane są także tabelki służące do określenia nazwy, numeru i parametrów obwodów. Do edycji tych danych można wykorzystać polecenie Edycja symboli lub inne polecenia służące do edycji atrybutów bloków.

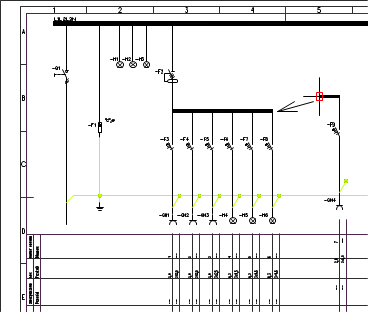

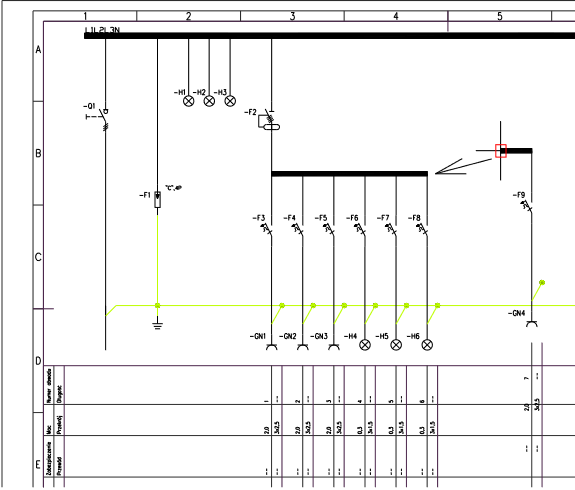

Przykład typowego schematu i wstawienia dodatkowego obwodu
pozwala
na zautomatyzowane tworzenie schematów rozdziału energii. Praca polega na
wybieraniu produktów z biblioteki symboli i umieszczanie ich w określonych
pozycjach matrycy w oknie dialogowym. W ten sposób można bardzo łatwo i szybko
zdefiniować logiczną strukturę całej rozdzielni, skupiając się jedynie nad
doborem produktów, a nie ręcznym rysowaniu schematu.
