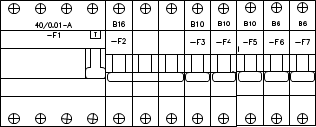

Polecenie Aparatura modułowa i przemysłowa zawiera wiele typów aparatury łączeniowej, zabezpieczającej i innych elementów wykorzystywanych w projektach elektrycznych. Dla wszystkich aparatów dostępne są widoki stosowane przy projektowaniu rozdzielnic oraz symbole stosowane na schematach. W przypadku wstawiania widoków aparatów możliwe jest stworzenie listy wstawianych obiektów, która służy do jednoczesnego wstawiania do rysunku wielu obiektów.
W przypadku wstawiania symboli należy stosować wszystkie zasady i procedury opisane w rozdziale Symbole IEC, NFPA.
Po wstawieniu widoku aparatów możliwe jest zastosowanie polecenia CADprofi- Rozbij.
Wstaw alternatywny widok w celu wygodnego uzyskania symboli dla poszczególnych aparatów. Możliwe jest także uzyskiwanie widoków aparatów na podstawie wstawionych wcześniej symboli. Za pomocą tego polecenia można bardzo szybko stworzyć schemat na podstawie widoku rozdzielnicy lub na odwrót Wstaw alternatywny widok.

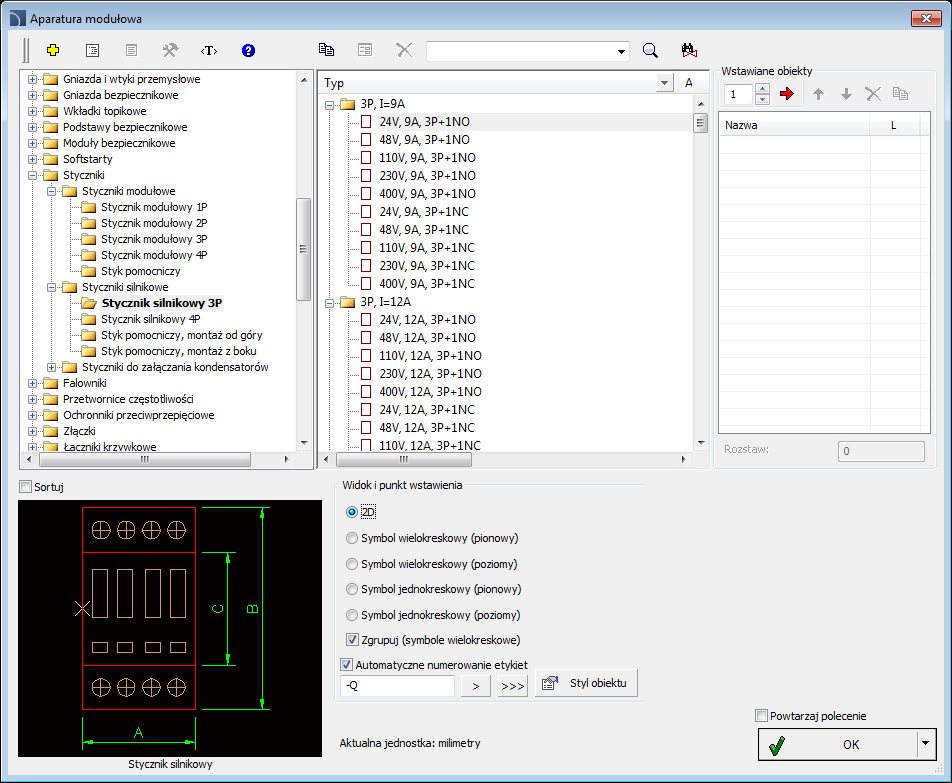

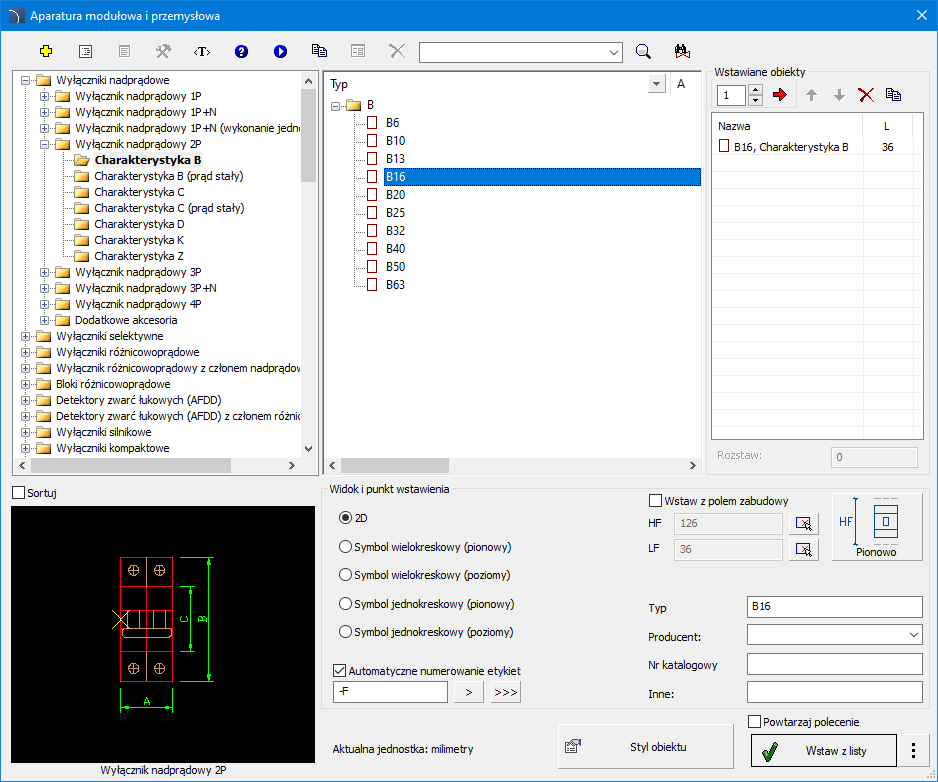

Okno dialogowe „Aparatura modułowa i przemysłowa”
Sposób pracy z obiektami został opisany we wcześniejszych rozdziałach Symbole IEC, NFPA.
Polecenie dodatkowo zawiera:
Lista wstawianych obiektów –
lista obiektów wstawianych do rysunku.
Przycisk Dodaj do listy
dodaje obiekt do listy wstawianych
obiektów.
Zgrupuj (symbole wielokreskowe) – włącza/wyłącza grupowanie styków głównych w symbol wielokreskowy.
Widok i punkt wstawienia – wybór widoku oraz punktu wstawienia obiektu. Dostępne opcje są zależne od typu obiektu.
Typ – ciąg liczb i liter której odpowiada pewna seria przedmiotów.
Producent – w przypadku konkretnego producenta podajemy jego nazwę.
Nr katalogowy – zbiór symboli cyfr i liter, który służy do jednoznacznej identyfikacji danego produktu.
Inne – dodatkowe informacje.
Opcje wstawiania – przy
wstawianiu pojedynczego obiektu można skorzystać z innych niż domyślna
opcji wstawiania obiektu do rysunku. Przycisk
rozwija listę opcji:
•Wstaw (określ styl obiektu) – wstawienie wybranego obiektu z możliwością dokonania zmian opcji w oknie Styl obiektu.
•Wstaw (określ wszystkie wymiary) – wstawienie wybranego obiektu wraz z możliwością określenia wszystkich edytowalnych wymiarów. Istnieje również możliwość zapisania wymiarów użytkownika poprzez Tworzenie i rozszerzanie typoszeregów użytkownika.

6 Procedury
1.
Uruchom polecenie Aparatura modułowa i przemysłowa
.
2. W oknie dialogowym Aparatura modułowa i przemysłowa wybierz żądaną kategorię.
3. Na liście szczegółowej zawierającej typy aparatów ukaże się wykaz wszystkich dostępnych typoszeregów.
4. (Opcjonalnie) Kliknij dwukrotnie na dany typoszereg, aby go rozwinąć i wyświetlić jego zawartość. Aby zwinąć lub rozwinąć wszystkie typoszeregi kliknij prawym przyciskiem myszki i z menu kontekstowego wybierz odpowiednią opcję.
5. (Opcjonalnie) Zmień Widok dla wybranego elementu.
6. (Opcjonalnie) Zmień ustawienia dla opcji Styl Obiektu.
7.
Wybierz element klikając dwukrotnie na pozycję w typoszeregu lub zaznacz
element i kliknij przycisk Dodaj element do listy
.
8. Kontynuuj wypełnianie listy wykonując kroki od 2 do 7.
9.
(Opcjonalnie) Uporządkuj listę za pomocą przycisków Kopiuj
, Usuń
,
W dół
lub W górę
.
10.
Określ etykietę i numer pierwszego aparatu. Kolejne aparaty zostaną
wstawione
z kolejnymi numerami.
11. Wciśnij przycisk OK lub Wstaw z listy, aby wstawić obiekty do rysunku.
12. Określ punkt wstawienia oraz kąt obrotu dla obiektów.
