Systemy odgromowe

Polecenie Systemy odgromowe  zawiera produkty do projektowania kompletnych systemów instalacji odgromowych, m. in. maszty i iglice, przewody, złącza, obudowy i skrzynki, uziomy, akcesoria dodatkowe i inne. Dla obiektów dostępnych w programie można stosować opcję „Edycja parametrów bloków użytkownika”, która pozwala dostosować elementy do własnych potrzeb.

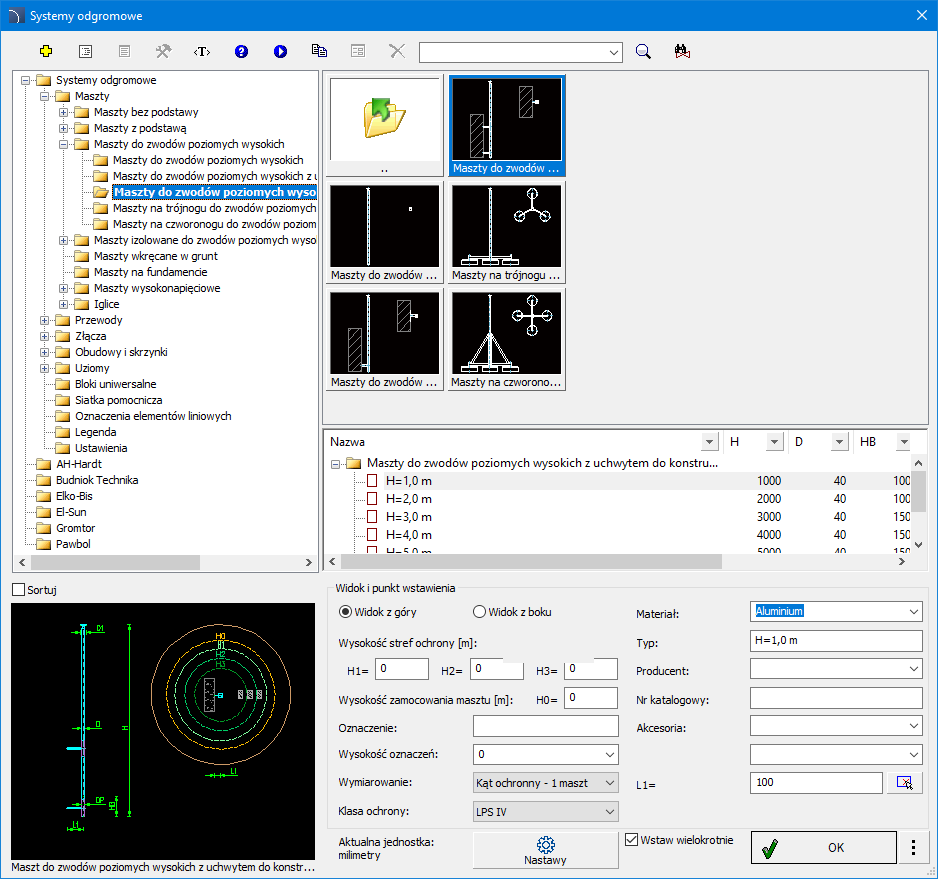

Okno dialogowe Systemy odgromowe.

Okno dialogowe Systemy odgromowe zawiera:

Menu górne narzędzi, w którym znajdują się następujące aktywne przyciski:

  Zdefiniuj nowy – dodanie nowego elementu do bazy danych. Sposób rozszerzania bazy został opisany w rozdziale Definiowanie bloków użytkownika.

 Dane techniczne – informacja o parametrach wybranego obiektu.

 Tłumacz polecenie – otwiera słowniczek pojęć użytych w oknie dialogowym polecenia i pozwala dodawać własne tłumaczenia użytkownika.

  Pomoc – zawiera odnośnik do pliku pomocy technicznej online.

Wideo – zawiera łącze do filmu instruktażowego na stronie producenta programu.

  Kopiuj do kategorii "Użytkownika" – umożliwia skopiowanie i edycję typu elementu przez użytkownika.

  Edytuj – umożliwia edycję elementu z katalogu "Użytkownika".

  Usuń – umożliwia usunięcie elementu z katalogu "Użytkownika".

Oprócz powyższych funkcji polecenie zawiera także opcje wyszukiwania w całej bazie danych elementów instalacji odgromowych lub w wybranej gałęzi.

Menu podręczne – zawiera opcje dostępne dla wskazanego elementu po kliknięciu prawym przyciskiem myszy. Polecenia z menu podręcznego są analogiczne do poleceń z paska narzędzi.

W oknie dialogowym polecenia znajdują się następujące pola:

Drzewo kategorii – zbiór wszystkich kategorii i elementów zawartych w bibliotece, przedstawionych w układzie rozwijanego drzewa. Istnieje możliwość dostosowania kolejności wyświetlania elementów na liście za pomocą opcji Sortuj.

Lista szczegółowa – zawiera szczegółowy wykaz dostępnych elementów.

Widok miniatur – wyświetla zawartość aktualnie wskazanej kategorii w postaci miniatur.

Podgląd – okno wyświetlające duży podgląd wskazanego elementu. Kliknięcie prawym przyciskiem myszy na podgląd spowoduje powiększenie widoku.

Widok i punkt wstawienia – zawiera opcje widoku oraz edycję wymiarów obiektu. Pozwala na wprowadzenie dodatkowych informacji
o obiekcie.

Wymiarowanie – umożliwia precyzyjne wyznaczenie stref ochrony masztu metodą stożka (kąt ochronny) dla jednego masztu, a także metodą toczącej się kuli dla jednego masztu oraz wielu masztów w czterech klasach ochrony LPS. Na każdym etapie projektu program umożliwia wprowadzenie korekt rozmieszczonych masztów, automatycznie przeliczając wyznaczone strefy ochrony według zadanych parametrów (wysokości chronionych urządzeń oraz klasy LPS).

Klasa ochrony – umożliwia wybór opcji z listy rozwijalnej.

Akcesoria – umożliwia wybór elementu z listy rozwijalnej, a także dodanie własnych elementów.

Obok przycisku OK znajduje się przycisk opcji w formie rozwijanej listy zawierający dostępne opcje wstawiania

Rozmieść – pozwala na precyzyjne rozmieszczenie wybranych elementów na rysunku. Możemy rozmieszczać elementy instalacji
w wybranej obwiedni, w szyku prostokątnym, wzdłuż odcinka, wzdłuż linii lub „infolinii” oraz dynamiczne. Każda z metod rozkładu pozwala również na określenie sposobu oraz typu rozmieszczenia Praca z symbolami – ogólne zasady.

Nastawy – umożliwia wskazanie parametrów wymiarowania, metodą toczonej kuli dla wielu masztów.

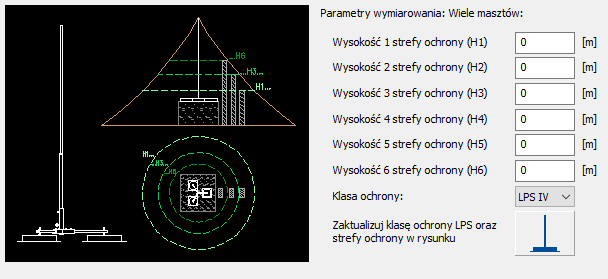

Okno dialogowe nastawy.

Dynamiczne wyznaczanie strefy ochrony dla masztów

Program umożliwia projektowanie instalacji odgromowych w czterech klasach ochrony LPS oraz precyzyjne wyznaczenie stref ochrony masztu metodą stożka (kąt ochronny), a także metodą toczącej się kuli dla jednego masztu oraz dynamicznie dla wielu masztów. Program pozwala na wyznaczanie i wizualizację strefy ochrony na zadanych wysokościach oraz określonej klasy LPS dla wybranych masztów metodą toczącej się kuli i metodą stożka. Wyznaczanie kilku 'izolinii' dla różnych wysokości strefy ochrony. Wyznaczanie wnikania górnego dla masztów wstawionych w widoku z boku. Uwzględnienie różnej wysokości masztów oraz wysokości ich montażu. Automatyczną aktualizację strefy ochrony przy przesuwaniu kasowaniu lub kopiowaniu masztów. Automatyczne wyliczanie optymalnej odległości między masztami dla funkcji Rozmieść. Wyznaczanie strefy ochrony z dedykowanymi typami warstw zawierającymi informacje o ich wysokościach.

Dynamiczne wyznaczanie obszarów ochrony odgromowej jest dostępne w programach:

•    AutoCAD, AutoCAD Architecture, AutoCAD Mechanical 2010 -2026

•    BricsCAD 2014-2026 w wersji Professional / Ultimate / BIM / Mechanical

•    GstarCAD, GstarCAD Architecture, GstarCAD Mechanical 2014-2026 w wersji Standard / Professional / Plus

•    ZWCAD, ZWCADArchitecture, ZWCAD Mechanical w wersji Professional

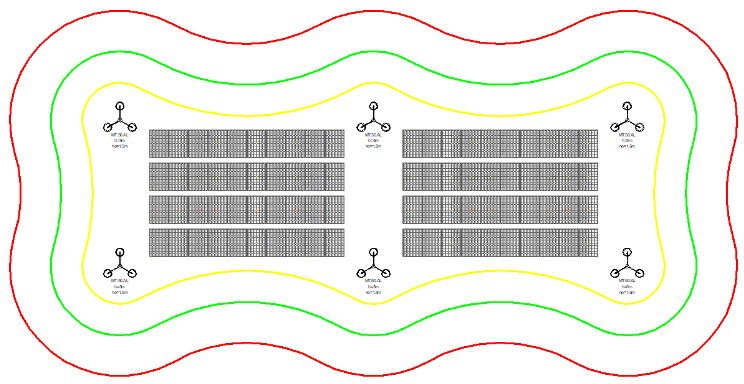

 Dynamiczne wyznaczanie stref ochrony odgromowej

Dynamiczne rysowanie zwodów poziomych z automatycznym rozmieszczeniem złącz

Program wspiera projektowanie instalacji dla dachów jednospadowych i dwuspadowych. Elementy, takie jak złącza, są rozmieszczane automatycznie.

Użytkownik może dobierać przewody, określać ich maksymalną długość oraz definiować kąt nachylenia dachu. Dostępny jest wybór sposobu montażu w zależności od rodzaju pokrycia. Możliwe jest także określenie klasy ochrony LPS.

Dodatkowo funkcja pozwala na dobór złącz krzyżowych oraz przelotowych.

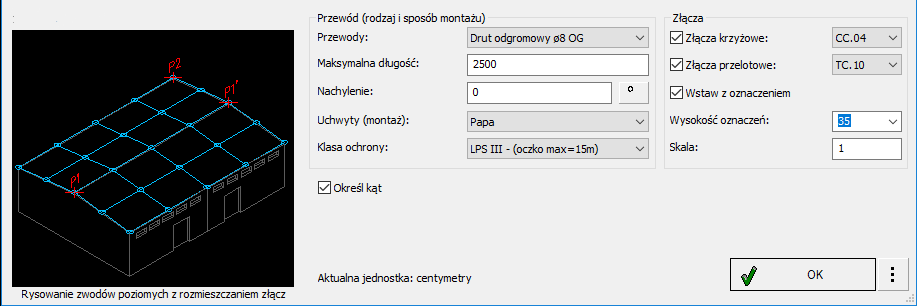

 Dynamiczne rysowanie zwodów poziomych z automatycznym rozmieszczaniem złącz

6 Procedury

Wstawianie elementów instalacji odgromowej

1.    Uruchom polecenie Systemy odgromowe .

2.    W oknie dialogowym wybierz kategorię z dostępnej listy i/lub przy pomocy przycisków.

3.    Wybierz element z listy wyświetlonej dla wybranej podkategorii, który chcesz wstawić do rysunku. W dolnej części okna zostanie wyświetlony podgląd wskazanego obiektu.

4.    (Opcjonalnie) Określ opcje dodatkowe dla wybranego elementu, wprowadzając dane po prawej stronie okna dialogowego polecenia: Widok i punkt wstawienia.

5.    Wciśnij przycisk OK. (opcjonalnie) Określ sposób rozmieszczenia.

6.    Wskaż na rysunku punkt wstawienia obiektu.
