Rysowanie ciągu korytek

Polecenie Ciągi korytek – widoki ogólne umożliwia tworzenie ciągów korytek oraz rur ochronnych z automatycznym wstawianiem kolanek o określonych przez użytkownika parametrach (lub bez kolanek). Polecenie posiada możliwość wyłączenia wyświetlania okna dialogowego, co umożliwia natychmiastowe rozpoczęcie rysowania ciągu korytek z ostatnimi ustawieniami.

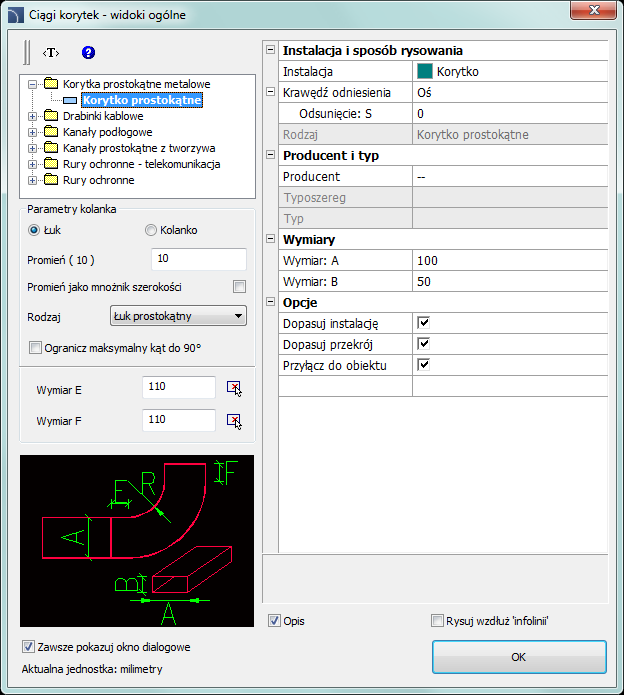

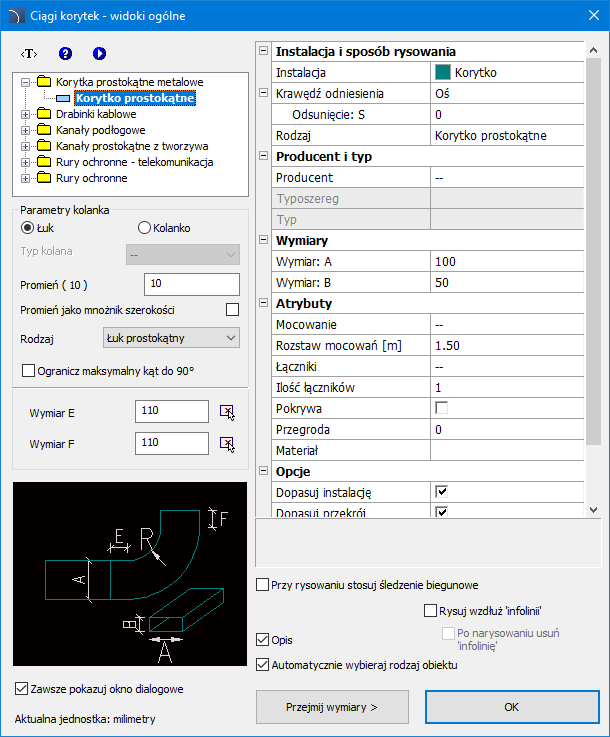

Układ graficzny oraz podstawowa funkcjonalność okna dialogowego jest analogiczna z oknem polecenia Trasy kablowe – widoki ogólne. Dodatkowe opcje:

Parametry kolanka – grupa opcji pozwalająca na określenie parametrów kolanek.

• Promień – określenie promienia lub współczynnika promienia dla kolanek wstawianych pomiędzy poszczególnymi odcinkami korytek.

• Promień jako mnożnik szerokości – włącza/wyłącza możliwość określenia promienia poprzez mnożnik szerokości.

• Ogranicz maksymalny kąt do 90° – włącza/wyłącza ograniczenie kąta kolanek w rysowanym ciągu do 90°.

Wymiar E/Wymiar F – możliwość określenia wartości dla wymiarów E oraz F (widocznych na podglądzie). Przycisk

umożliwia określenie wymiaru poprzez wskazanie dwóch punktów na rysunku.

Wskazówka

Jeśli opcja „Zawsze pokazuj okno dialogowe” została wyłączona, to w celu jego przywrócenia należy wybrać opcję „Nastawy” (skrót – „N”) po ponownym wyborze polecenia.

Krawędź odniesienia – oś, prawa lub lewa. Krawędź jest wyznaczana w kierunku rysowania.

Rysuj wzdłuż „infolinii” – opcja umożliwiająca błyskawiczne rysowanie ciągu korytek wzdłuż dowolnej wskazanej polilinii lub ciągu linii.

Odsunięcie: S – odsunięcie rysowanego ciągu od punktów wskazywanych podczas rysowania.

Wstawianie korytek

1. Uruchom polecenie Ciągi korytek – widoki ogólne .

2. (Opcjonalnie) Jeśli okno dialogowe nie zostanie wyświetlone, rozpocznij rysowanie lub wybierz opcję Nastawy (klawisz N), aby dokonać ustawień.

3. W oknie dialogowym wybierz żądany rodzaj korytka.

4. Wybierz rodzaj instalacji.

5. (Opcjonalnie) Określ ustawienia pól Producent i typ.

6. Określ Przekrój (lub średnicę) korytka / rurki osłonowej.

7. (Opcjonalnie) Włącz/wyłącz funkcje Dopasuj instalację, Dopasuj przekrój, oraz Przyłącz do obiektu.

8. Kliknij przycisk OK, aby zacząć rysować ciąg korytek poprzez wskazanie kolejnych punktów.

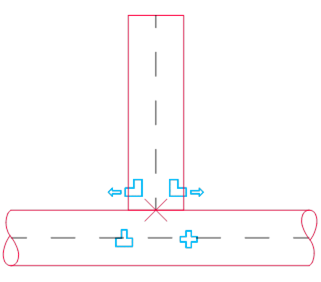

W celu połączenia korytek CADprofi można wykorzystać polecenie lub skorzystać z markerów standardowych złączek. Są one wyświetlane automatycznie, jeśli podczas rysowania jako koniec odcinka zostanie wybrany punkt leżący na już istniejącym elemencie.
Po wyświetleniu markerów użytkownik ma możliwość wyboru jednej z dostępnych standardowych złączek. Wciśnięcie przycisku ESC spowoduje wyłączenie markerów i zakończenie rysowania bez połączenia.


Połącz łukiem	Połącz kolankiem	Połącz trójnikiem	Połącz czwórnikiem

Przy rysowaniu należy określać kolejne punkty (P1, P2 itd.). W przypadku rysowania po osi i bez odsunięcia kolejne odcinki korytek są wstawiane wzdłuż kolejnych punktów.


Przewody rurowe	Przewody elastyczne

Przewody prostokątne z kolanami	Przewody prostokątne z łukami

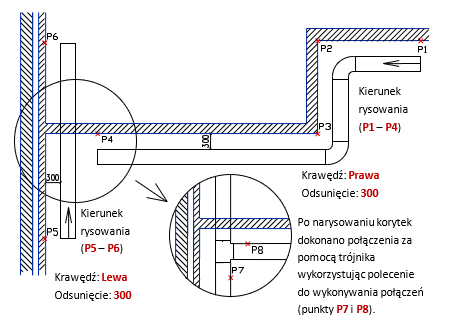

Przy rysowaniu z odsunięciem ciąg korytek jest rysowany w określonej odległości od wskazywanych punktów.
