W CADprofi znajdują się dodatkowe polecenia, które ułatwiają tworzenie rysunków technicznych. Polecenia te są dostępne w menu górnym oraz na pasku Narzędzia rysunkowe.
W aktualnej wersji programu dostępne są polecenia ułatwiające tworzenie linii konstrukcyjnych, osi itp.:
Narzędzia
rysunkowe – polecenie wyświetla okno dialogowe z narzędziami
rysunkowymi. W oknie dialogowym można określić domyślne wydłużenie dla
tworzonych osi, dwusiecznych i znaczników środka. Wydłużenie może być
określone w jednostkach rysunku lub w procentach.
Oś symetrii – Utworzenie osi symetrii po wskazaniu
dwóch linii.
Dwusieczna kąta – Utworzenie dwusiecznej pomiędzy
dwoma liniami.
Osie okręgu – Szybkie wstawienie osi dla okręgu.
Znacznik środka – Wstawienie znacznika środka dla
okręgu lub łuku.
Linia konstrukcyjna
prosta – Linia służy do tworzenia
odnośników dla innych obiektów.
Linia konstrukcyjna
półprosta – Linia tworzy odnośniki dla innych
obiektów.
Prostokąt –
Prostokąt o różnych punktach
wstawienia.
Kwadrat –
Kwadrat o różnych punktach
wstawienia.

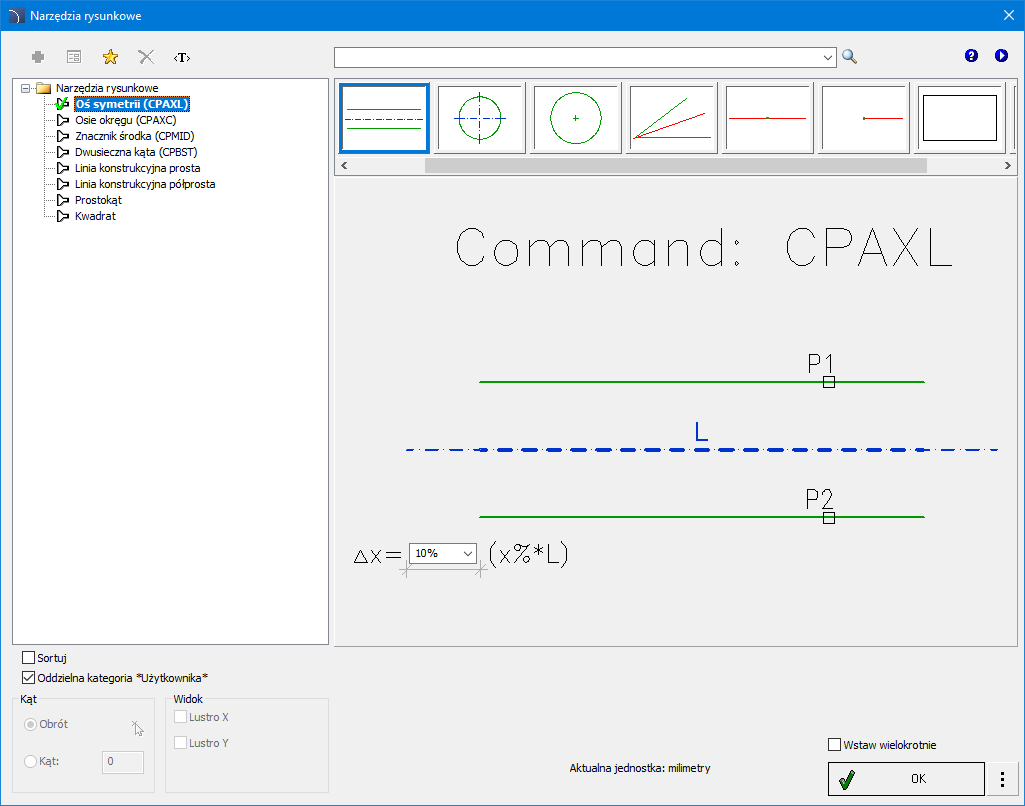

Okno dialogowe „Narzędzia rysunkowe”
Narzędzia
rysunkowe
