Balustrady

Polecenie Balustrady  umożliwia dodanie zabezpieczeń do balkonów, tarasów oraz schodów. W poleceniu możliwy jest dobór parametrów poręczy, parametrów słupka, rodzaju kotwienia, materiału i wypełnienia. Wymiary balustrady można też pobrać z rysunku.

Okno dialogowe Balustrady  zawiera:

Drzewo kategorii - zbiór wszystkich kategorii i elementów zawartych w bibliotece, przedstawionych w formie hierarchicznej. Istnieje możliwość dostosowania kolejności wyświetlania elementów na liście za pomocą opcji:

•    Sortuj - ułożenie kategorii i jej zawartości w kolejności alfabetycznej.

Konfigurator balustrad – obszar, w którym możemy tworzyć i edytować balustradę oraz wyświetlany jest jej podgląd.

Parametry poręczy – obszar, w którym dobiera się parametry poręczy oraz jej kształt.

Parametry słupka – obszar, w którym dobiera się parametry słupka oraz jego kształt.

Kotwienie słupka – przycisk określający sposób osadzenia słupka balustrady.

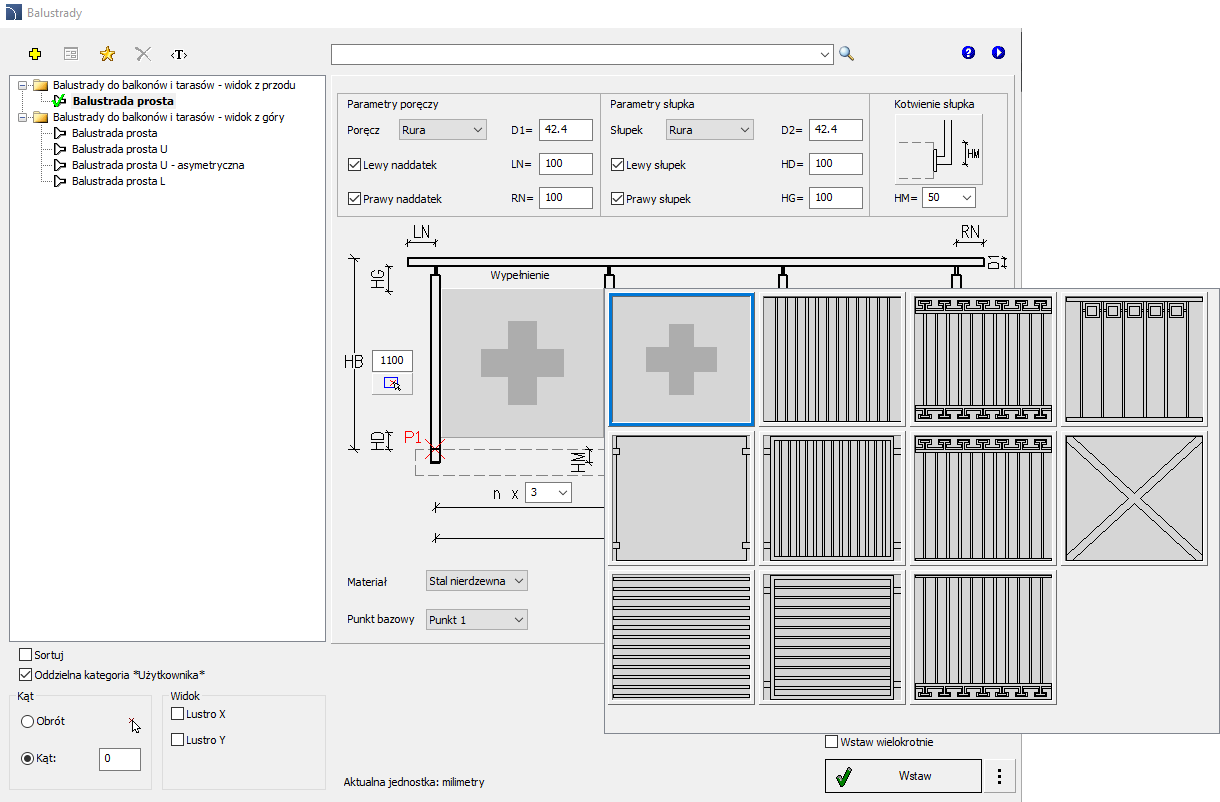

Dodaj wypełnienie  - przycisk umożliwiający dodanie wypełnienia balustrady.

Wymiar z rysunku  - przycisk umożliwiający pobranie wymiarów bezpośrednio z rysunku.

Materiał – lista materiałów, z których będzie wykonana balustrada.

Punkt bazowy – lista punktów, które określają punkt wstawienia balustrady do rysunku.

Kąt/Obrót – opcja umożliwiająca wstawienie stworzonego bloku pod zadanym kątem, obrót pozwala na wstawienie w rysunku obiektu pod dowolnym kątem.

Widok - opcja umożliwiająca zmianę widoku balustrady względem osi X oraz Y.

W poleceniu Balustrady  są dostępne różne widoki w polu konfiguratora balustrad dla balkonów i tarasów:

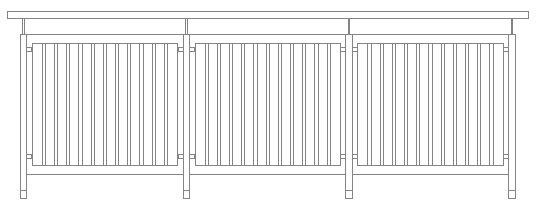

Balustrady do balkonów i tarasów – widok z przodu.

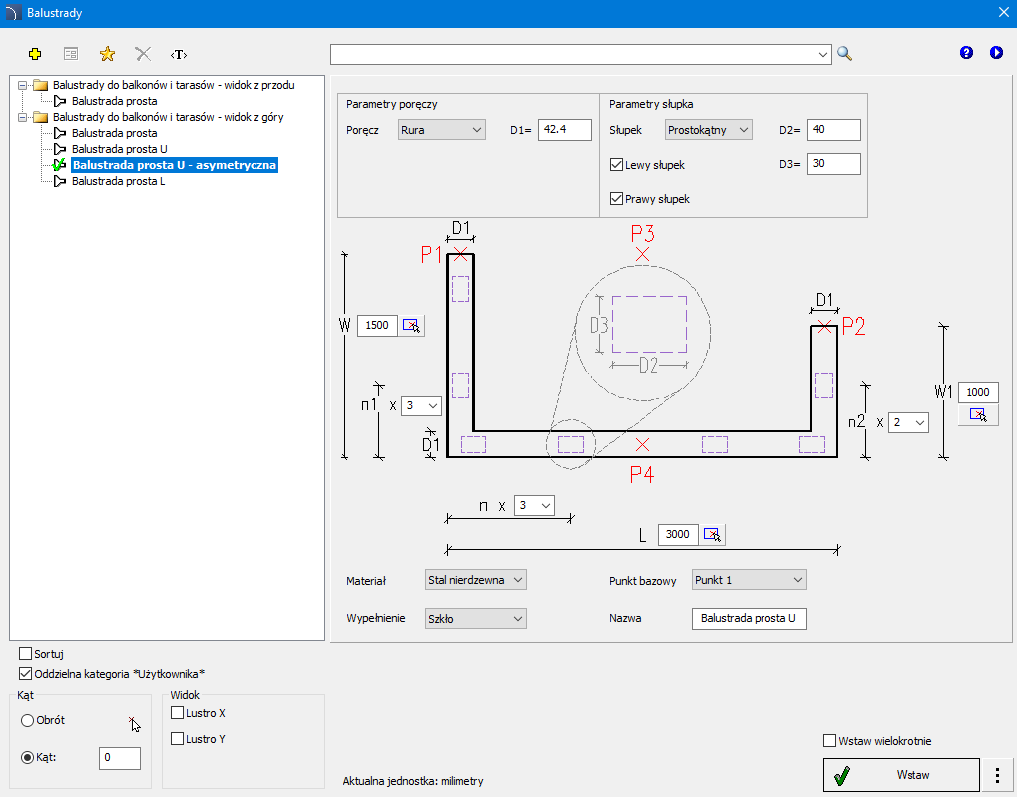

Balustrady do balkonów i tarasów – widok z góry.

Okno dialogowe polecenia Balustrady
