W CADprofi znajdują się różne kategorie symboli oznaczeń architektonicznych. Większość tych symboli jest dostępnych w poleceniu Symbole i oznaczenia. Aby uzyskać szybszy dostęp do niektórych typów oznaczeń, zostały one powielone w dodatkowych poleceniach, np. Oznaczenia poziomu lub Oznaczenie topograficzne.

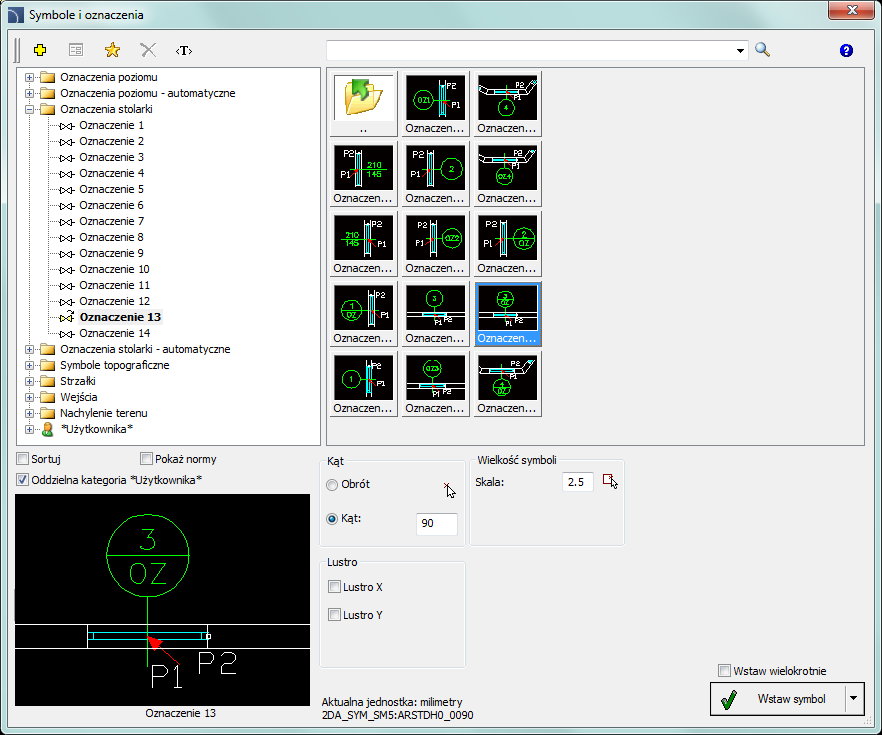

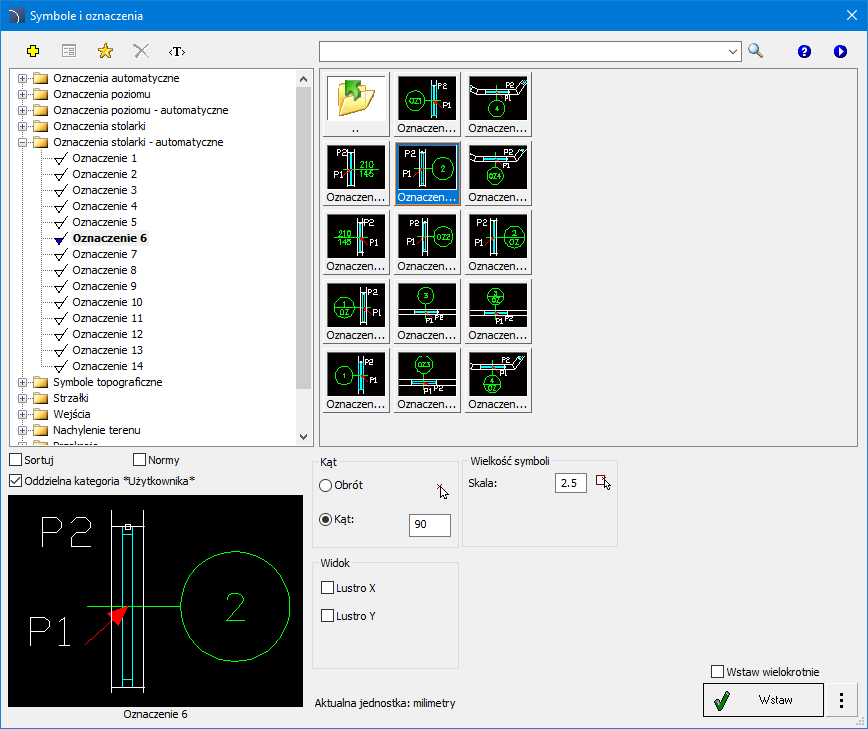

Jedną z kategorii dostępnych w poleceniu Symbole i oznaczenia są oznaczenia elementów stolarki budowlanej. Symbole te pozwalają określić numer, etykietę oraz wymiary opisywanego elementu. Dane mogą być następnie wykorzystane podczas tworzenia zestawień i uzyskiwania różnorodnych informacji o projekcie.
|
Do opisywania różnych obiektów powinny być stosować odpowiednie symbole. Przykład: dla okien wstawionych do rysunku poziomo należy stosować dostosowane do tego symbole, a dla okien znajdujących się pod kątem 90 stopni – inne symbole. Przy oznaczaniu wielu obiektów najwygodniej wybrać opcję Wstaw wielokrotnie. |
|
