Benutzerblöcke definieren

Jede Bibliothek im CADprofi besteht aus CAD-Blöcken und der Datenbank, in der die Namen und andere Parameter definiert sind. Blöcke sind in *.dwg-Dateien gespeichert, die eine entsprechende Struktur haben. Beim Hinzufügen neuer Blöcke werden ebenfalls *.sld Dia-Dateien erstellt. In diesen Dateien werden die Miniaturbilder (Vorschau) abgelegt, die in der Regel in Dialogfenstern angezeigt werden.

In älteren Versionen von CADprofi wurde zur Automatisierung des Prozesses des Hinzufügens von Blöcken der Benutzerblock-Assistent verwendet. Alle Elemente die in vorigen Versionen von CADprofi verwendet wurden, sind weiterhin im Befehl Hersteller Bibliothek à Benutzerdaten verfügbar.

Nutzer der neuesten Version haben die Möglichkeit, die Programmbibliothek direkt im Dialogfenster, das die Symbole enthält, zu erweitern. Der Schalter Neu definieren  wird dafür verwendet. Er startet den Benutzerblock-Assistenten. Es ist möglich Blöcke auf der Basis von Elementen aus der Zeichnung zu definieren oder durch Import bereits erstellter *.dwg-Dateien, die sich im gewählten Quell-Ordner befinden. Alle diese Daten, die während der Erstellung der Benutzerblöcke erzeugt werden, sind im entsprechenden Ordner C:\ProgramData\CADprofi\UserData\ abgelegt.

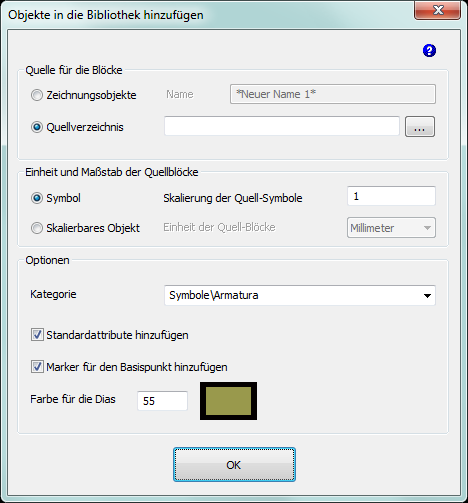

Dialogfenster Objekte in die Bibliothek hinzufügen

Das Dialogfenster Objekte in die Bibliothek hinzufügen enthält folgende Elemente:

Quelle für die Blöcke – Optionen die festlegen, wie die neuen Blöcke definiert werden:

Zeichnungsobjekte – erzeugt einen Block von gewählten Objekten aus der aktuellen Zeichnung.

Quellverzeichnis – erstellt Blöcke von allen *.dwg- und *.dxf-Dateien, die in dem angegebenen Pfad (mit Ausnahme von möglichen Unterordnern) gespeichert sind.

Einheit und Maßstab der Quellblöcke – Einstellung, wie das Objekt beim Einfügen in die Zeichnung skaliert wird. Sind die Quellblöcke im Maßstab gezeichnet, dann sollten die Parameter so eingestellt werden, dass die Blöcke in Meter skaliert werden.

Symbol – einheitlich skalierte Blöcke erfordern eine Bestimmung des Maßstabs des Quellsymbols.

Beispiel:              Ein Symbol hat in der Zeichnung die Länge 200.
Um das Zielsymbol mit einer Länge von 1 zu bekommen, muss es 200x verkleinert werden. Der Maßstab beträgt dann 1/200 = 0.005

Skalierbares Objekt – ein Block, der beliebig in X, Y oder Z-Richtung skaliert wird, erfordert die Festlegung einer Einheit für den Quellblock.

Beispiel:              Die tatsächlichen Abmessungen eines Gerätes sind 20 cm x 30 cm.
Der Block für dieses Gerät hat die Abmessungen 200 x 300.
Das bedeutet, er ist in mm gezeichnet. Daher sollte der Anwender im Dialogfenster mm als Einheit und Skalierung 1 wählen

Kategorie – legt die Kategorie fest, welcher der Block zugeordnet wird.

Standardattribute hinzufügen – aktiviert/deaktiviert die Hinzufügung von Standardattributen zum erstellten Block.

Marker für den Basispunkt hinzufügen – aktiviert/deaktiviert die Sichtbarkeit des Basispunktes in der Voransicht.

Farbe für die Dias – ermöglicht eine Farbe für das Dia der erzeugten Blöcke. Sie wird nur für die Blöcke festgelegt, die auf dem Layer “0” und mit der Farbe „von Layer“ gezeichnet wurden.

Nach dem Drücken der OK-Taste beginnt das Programm mit der Ausführung. Wenn die Blöcke aus dem Quellordner hinzugefügt werden, werden die Blöcke nacheinander aus diesem Ordner in die Zeichnung geladen. Diese Blöcke werden entsprechend geändert und in der Bibliothek gespeichert.

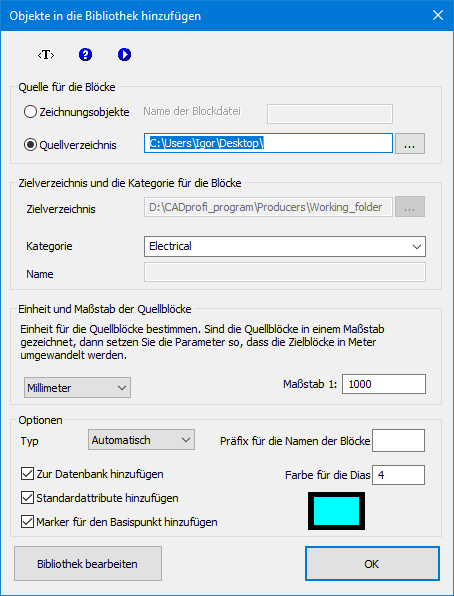

Dank des Befehls „Benutzerdefinierter Block-Assistent” ist es möglich, mehrere Ansichten für jedes Objekt hinzuzufügen. Der Typ der hinzugefügten Ansicht wird durch das Präfix bestimmt, das im Feld „Name der erstellten Datei” enthalten ist. Nehmen wir an, wir möchten dem Programm ein Ventil mit zwei Ansichten hinzufügen: Draufsicht und Vorderansicht. Dazu müssen wir mit Hilfe des Assistenten zwei Blöcke hinzufügen, wobei der erste den Namen 2D_valve.dwg haben und die Option 2D (im Feld „Typ”) angegeben sein sollte. Anschließend sollte der Benutzer den Benutzerblock-Assistenten erneut ausführen, diesmal jedoch einen Block mit dem Namen PD_valve.dwg und der Option „Front“ (im Feld „Typ“) hinzufügen.

Liste der verfügbaren Präfixe, die für Blöcke verfügbar sind, die im Benutzerblock-Assistenten erstellt wurden:

Die zweite Möglichkeit besteht darin, Blöcke automatisch auf der Grundlage von DWG-Dateien, die sich in einem bestimmten Ordner befinden (Option „Quellordner“), in die Bibliothek zu laden. In diesem Fall sollte der Benutzer die Option „Typ“ auf „Automatisch“ setzen, wodurch alle Blöcke mit den entsprechenden Präfixen, die in den DWG-Dateien gefunden wurden, zum Programm hinzugefügt werden.

Jede Bibliothek in CADprofi besteht aus CAD-Blöcken und einer Datenbank, in der Namen und andere Parameter definiert sind. Blöcke werden in *.dwg-Dateien gespeichert, die eine entsprechende Struktur haben. Beim Hinzufügen neuer Blöcke werden auch *.sld-Slide-Dateien erstellt. In diesen Dateien befinden sich die Miniaturansichten (Vorschau), die normalerweise in Dialogfenstern angezeigt werden.

In älteren Versionen des CADprofi Programms wurde zur Automatisierung des Hinzufügens von Blöcken der Befehl „Benutzerdefinierter Block-Assistent” verwendet. Alle in früheren Versionen des CADprofi Programms verwendeten Elemente sind weiterhin verfügbar und befinden sich nun im Befehl „Produktbibliothek”.

Benutzer der neuesten Version haben die Möglichkeit, die Programmbibliothek direkt in den Dialogfenstern, die Symbole enthalten, zu erweitern. Dazu wird die Schaltfläche „Neu definieren” verwendet. Sie startet den Benutzerblock-Assistenten. Es ist möglich, Blöcke auf der Grundlage von Elementen aus der Zeichnung oder durch Importieren bereits erstellter *.dwg-Dateien zu definieren, die im ausgewählten Quellordner gespeichert sind. Alle Daten, die während der Definition von Benutzerblöcken erstellt werden, werden in entsprechenden Ordnern unter C:\ProgramData\Cadprofi\UserData\ gespeichert.

Nach dem Klicken auf die Schaltfläche „OK“ beginnt das Programm mit der Ausführung. Wenn die Blöcke aus dem Quellordner hinzugefügt werden, werden sie nacheinander aus diesem Ordner in die Zeichnung geladen. Diese Blöcke werden entsprechend geändert und in der Bibliothek gespeichert.
