Heizkörper

Der Befehl Heizkörper wird zum Einfügen verschiedener Typen von Heizkörpern verwendet Ansichten für Schemen und für 2D-Grundrisse sind verfügbar.

Die Heizkörperabmessungen können vom Nutzer festgelegt werden (jedoch nur für das erste Element in der Liste). Die anderen Heizkörper sind bestimmte Typen, deren Abmessungen nicht geändert werden können.

Mit diesem Befehl hat der Nutzer die Möglichkeit eine Liste von Objekten zum Einfügen zu erzeugen, mit der er mehrere unterschiedliche Heizkörper gleichzeitig einfügen kann.

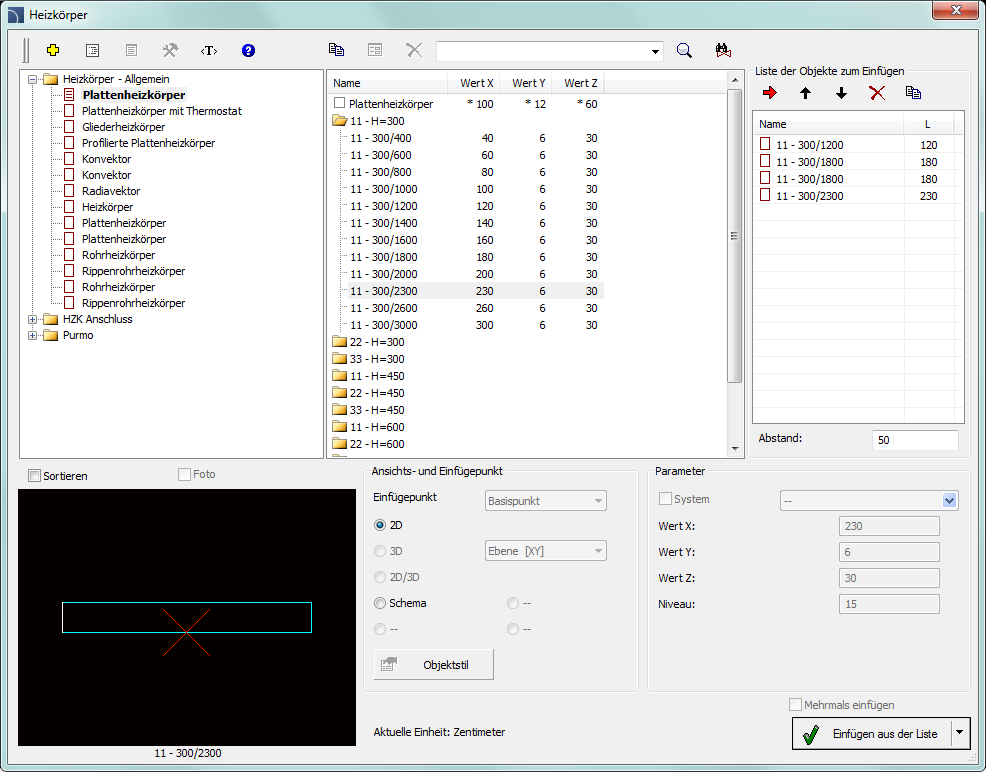

Das Dialogfenster Heizkörper enthält viele Einstellungen, die im Kapitel Parametrische Armatur) beschrieben sind. Zusätzliche Optionen ermöglichen die Angabe von Objektmaßen und Erstellung von einer Liste der einzufügenden Heizkörper:

Liste der Objekte zum Einfügen – Liste mit Objekten, die in die Zeichnung eingefügt werden. Die Reihenfolge der Objekte kann mit Hilfe der Schaltflächen nach oben

und nach unten

verändert werden. Das Feld Ein neues Element in die Liste aufnehmen

fügt das Objekt der Liste einzufügender Objekte hinzu.

Einfügen mehrerer Objekte (Liste der Objekte zum Einfügen)

1. Start des Befehls Heizkörper .

2. Wählen Sie im Dialogfester die geeignete Kategorie. Danach wird das Element in der Vorschau angezeigt und Sie können die detaillierte Liste mit allen verfügbaren Typen und Größen sehen.

3. (Optional) Hat die Liste der verfügbaren Typen Unterkategorien, wird durch ein Doppelklick auf die Kategorie deren Inhalt angezeigt.

4. (Optional) Ein Rechtsklick auf einen Eintrag zeigt ein Menü mit der Option Alle anzeigen/Alle verstecken.

5. Wählen Sie das gewünschte Element aus der detaillierten Liste.

6. (Optional) Ändern Sie die Ansicht für das markierte Element.

7. Um ein Element in die Liste der Objekte zum Einfügen hinzuzufügen, machen Sie einen Doppelklick auf das gewählte Element oder klicken Sie auf Ein neues Element in die Liste aufnehmen .

8. Fahren Sie mit dem Ausfüllen der Liste durch wiederholen der Schritte 2 – 7 fort.

9. (Optional) Wählen Sie ein Element aus der Liste der Objekte zum Einfügen und löschen oder kopieren Sie mit Kopieren , Löschen ein markiertes Element in der Liste.

10. (Optional) Wählen Sie ein Element aus der Liste der Objekte zum Einfügen und ändern Sie mit Hilfe der Schaltflächen nach oben schieben , nach unten schieben die Reihenfolge der Elemente in der Liste.

11. Geben Sie den Abstand der einzufügenden Objekte an.

12. Klicken Sei auf OK zum Einfügen der Objekte in die Zeichnung.

13. Geben Sie den Einfügepunkt und Drehwinkel der Objekte an.

Festlegen der Abmessungen

1. Aufruf des Befehls Heizkörper .

2. Wählen Sie im Dialogfester die geeignete Kategorie. Danach wird das Element in der Vorschau angezeigt und Sie können die detaillierte Liste mit allen verfügbaren Typen und Größen sehen.

3. Wählen Sie ein Objekt aus der detaillierten Liste. Ein Feld, das die Angabe der Abmessungen ermöglicht, wird aktiviert.

4. Geben Sie die Abmessungen ein.

5. Klicken Sei auf OK zum Einfügen des Objektes in die Zeichnung.

6. (Optional) Klicken Sie auf Ein neues Element in die Liste aufnehmen um ein Element mit den angegebenen Maßen in die Liste der Objekte zum Einfügen einzufügen.
