Der Befehl „Externe
Architektur
” ermöglicht eine
umfassende Gestaltung der Umgebung des Gebäudes. Dank ihm kann der Benutzer
große Objekte in Architekturentwürfe einfügen, wie z. B. Pavillons, Vordächer,
Gartenhäuser, Gartengewächshäuser und Pergolen. Dieser Befehl enthält auch
eine umfangreiche Datenbank mit kleinen architektonischen
Elementen, Spielplätzen, Gartenmöbeln und Außenbeleuchtung. Dieser Befehl
umfasst auch Ausstattungsgegenstände wie Blumentöpfe, Grills und Feuerstellen,
Gartensaunen und Whirlpools, Swimmingpools, Teiche oder verschiedene Arten von
Abfallbehältern. Es ist auch möglich, Begrünungselemente einzufügen. Die meisten
der oben genannten Objekte sind parametrische Objekte, für die der Benutzer
beliebige Abmessungen festlegen kann. Das Dialogfeld enthält Felder zur Angabe
der Abmessungen. Es ist auch möglich, die Abmessungen auf der Zeichnung
anzugeben, nachdem Sie auf die Schaltfläche „Auf der Zeichnung angeben“
geklickt haben.

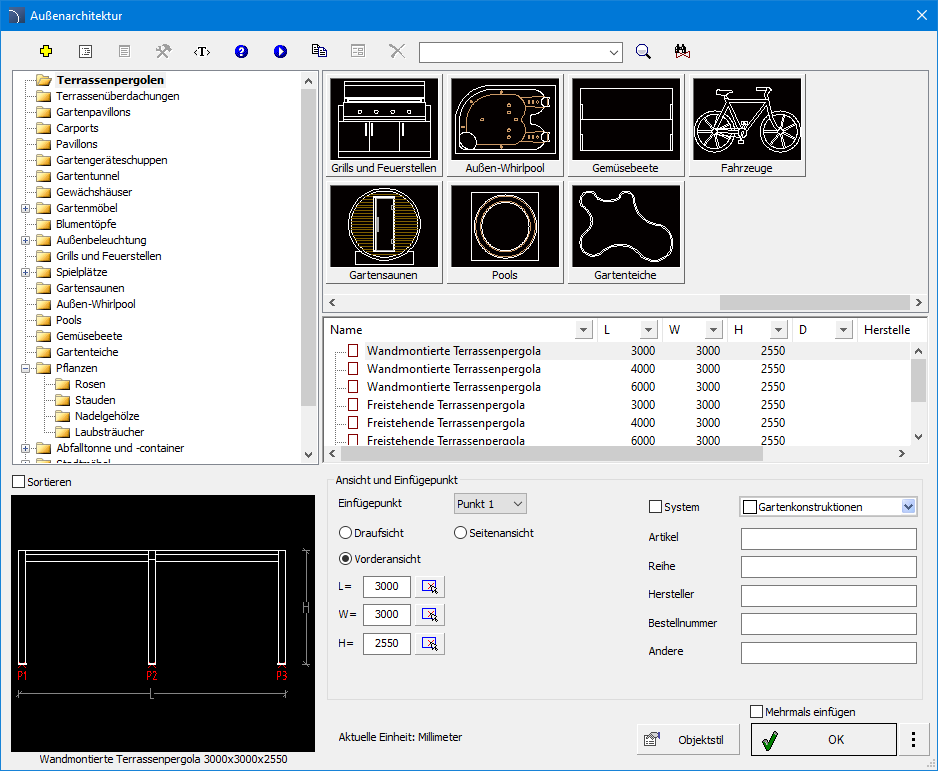

Das Dialogfeld „Externe
Architektur“ enthält:
Das obere Werkzeugmenü mit den folgenden aktiven Schaltflächen:
Neu definieren – fügt ein neues Element zur Datenbank hinzu. Die Methode
zum Erweitern der Datenbank wird im Kapitel
„Benutzerblöcke definieren“ beschrieben.
Technische
Daten – Informationen zu den Parametern des ausgewählten Objekts.
Befehl
„Übersetzen“ – öffnet ein Glossar mit Begriffen, die im Befehlsdialogfeld
verwendet werden, und ermöglicht es dem Benutzer, eigene Übersetzungen
hinzuzufügen.
Hilfe – enthält einen Link zur Online-Support-Datei.
Video – enthält einen Link zu einem Anleitungsvideo auf der
CADprofi-Website.
In
die Kategorie „Benutzer” kopieren – ermöglicht es dem Benutzer, den
Elementtyp zu kopieren und zu bearbeiten.
Bearbeiten – ermöglicht es dem Benutzer, ein Element aus dem
Verzeichnis „Benutzer” zu bearbeiten.
Löschen – ermöglicht es dem Benutzer, ein Element aus dem
Verzeichnis „Benutzer” zu löschen.
Zusätzlich zu den oben genannten Funktionen enthält dieser Befehl auch Optionen für die Suche in der gesamten Datenbank der Blitzschutzsystemelemente oder in einem ausgewählten Zweig.
Kontextmenü – enthält Optionen, die für das ausgewählte Element nach einem Klick mit der rechten Maustaste verfügbar sind. Die Befehle aus dem Kontextmenü entsprechen den Befehlen aus der Symbolleiste.
Das Befehlsdialogfeld enthält die folgenden Felder:
Kategorienbaum – eine Sammlung aller in der Bibliothek enthaltenen Kategorien und Elemente, dargestellt in einem erweiterbaren Baumlayout. Der Benutzer kann die Reihenfolge, in der die Elemente in der Liste angezeigt werden, mit der Option „Sortieren” anpassen.
Miniaturansicht – zeigt den Inhalt der aktuell ausgewählten Kategorie als Miniaturansichten an.
Detaillierte Liste – enthält eine detaillierte Liste der verfügbaren Elemente.
Vorschau – ein Fenster, in dem eine große Vorschau des ausgewählten Elements angezeigt wird. Durch Klicken mit der rechten Maustaste auf die Vorschau wird die Ansicht vergrößert.
Ansicht und Einfügepunkt – enthält Anzeigeoptionen und die Bearbeitung von Objektabmessungen. Ermöglicht dem Benutzer die Eingabe zusätzlicher Informationen zum Objekt.
Objektstil – ermöglicht dem Benutzer, die Anzeigeoptionen zu ändern.
Neben der Schaltfläche „OK“ befindet sich ein Optionsfeld in Form einer Dropdown-Liste, die die verfügbaren Einfügeoptionen enthält:
Bearbeiten – das Objekt entspricht einer Neuerstellung des Blocks, es
handelt sich nicht um eine Änderung des Maßstabs in X- und Y-Richtung. Dadurch
wird immer das korrekte Aussehen des Objekts erzielt, und detaillierte Elemente
(z. B. Griffe, Löcher usw.) werden nicht verzerrt. Durch Doppelklicken mit der
linken Maustaste kann ein Objekt schnell bearbeitet werden.
6 Verfahren
Einfügen externer architektonischer Elemente
1.
Führen Sie den Befehl „Externe Architektur“
aus .
2. Wählen Sie im Dialogfeld eine Kategorie aus der verfügbaren Liste aus.
3. Klicken Sie auf die Miniaturansicht des Objekts, das Sie in die Zeichnung einfügen möchten. Im unteren Teil des Fensters wird eine Vorschau des ausgewählten Objekts angezeigt.
4.
(Optional) Geben Sie die Abmessungen des Objekts an. Die Abmessungen können
durch Klicken auf das Symbol „ “ aus der
Zeichnung abgerufen werden.
Geben Sie die Einfügeparameter an: Einfügepunkt, Ansicht und Abmessungen L, B, H.
5. (Optional) Geben Sie die Objektidentifikationsdaten ein (Artikel, Produkttyp, Hersteller, Katalognummer usw.).
6. Klicken Sie auf die Schaltfläche „OK“. (Optional) Legen Sie die Anordnungsmethode fest.
7. Geben Sie den Einfügepunkt an.
