können Benutzer ein Kettengetriebeerstellen und
dessen Parameter und Abmessungen durch Eingabe von Werten oder Übernahme aus
einer Zeichnung festlegen.Mit dem Befehl „Getriebegenerator“ können Benutzer ein Kettengetriebeerstellen und
dessen Parameter und Abmessungen durch Eingabe von Werten oder Übernahme aus
einer Zeichnung festlegen.

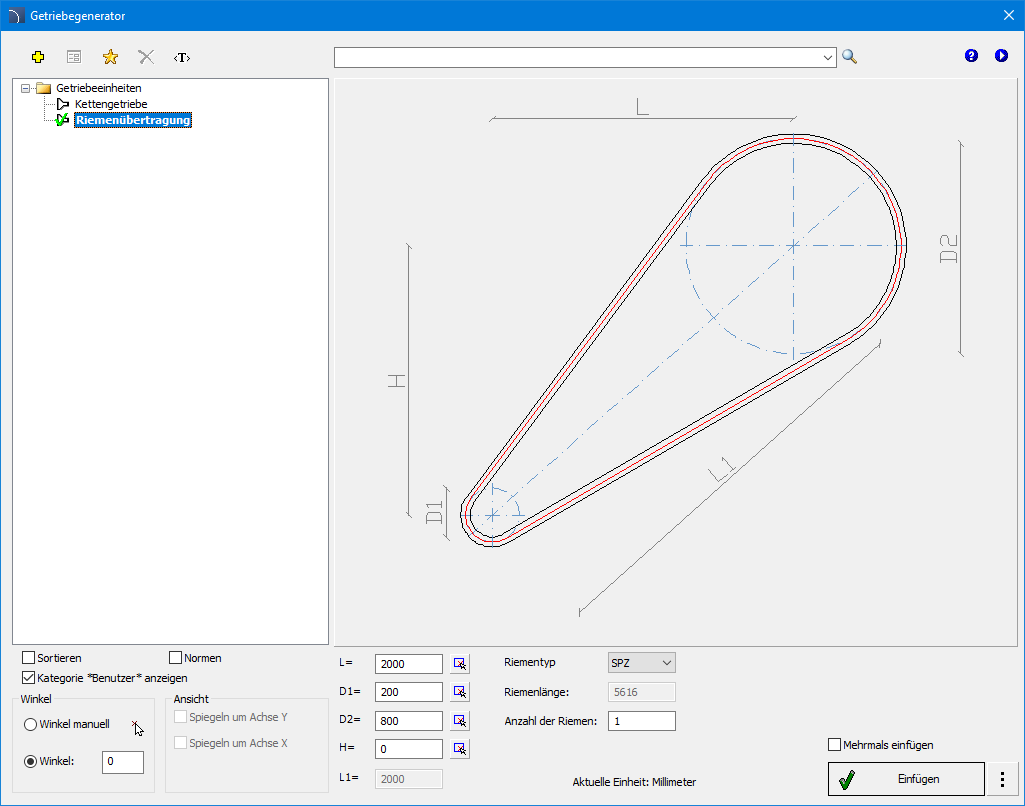

Das Dialogfeld enthält:
Kategoriebaum – eine Sammlung aller in der Bibliothek enthaltenen Kategorien und Elemente, dargestellt in einer hierarchischen Struktur. Sie können die Reihenfolge, in der die Elemente in der Liste angezeigt werden, mit den folgenden Optionen anpassen:
•Sortieren – Ordnen Sie die Kategorie und ihren Inhalt in alphabetischer Reihenfolge.
•Normen – Ordnen Sie die Kategorie und ihren Inhalt nach Normen.
Winkel/Drehen – eine Option, mit der der Benutzer den erstellten Block in einem bestimmten Winkel einfügen kann. Mit „Drehen“ kann der Benutzer ein Objekt in einem beliebigen Winkel in die Zeichnung einfügen.
DIN/ISO-Kettennummer – ermöglicht es dem Benutzer, eine Kette gemäß einerNorm auszuwählen.
Das Ändern der Parameter L, D1, D2, H und der Teilung P wirkt sich auf die Änderung der Kettenlänge und der Anzahl der Glieder aus.
Vorgehensweise
1.
Führen Sie den Befehl „Getriebegenerator“ ( ) aus.
2. Erstellen Sie im Dialogfeld ein Kettengetriebe, indem Sie dessen Parameter und Abmessungen auswählen.
3. Klicken Sie auf die Schaltfläche „Einfügen“.
4. Geben Sie den Einfügepunkt des Objekts in der Zeichnung an.
