Der Befehl „Zusätzliche
Markierungen“ (
)
enthält verschiedene Markierungen, die häufig in technischen Zeichnungen
verwendet werden, z. B. verschiedene Varianten von Referenzlinien,
Positionsnummerierungssymbole und universelle Markierungen, die Werte aus
Zeichnungsobjekten sammeln.
Die Funktionalität und die detaillierte
Vorgehensweise bei der Verwendung des Befehls werden im Kapitel
Kapitel „Symbole und Markierungen”
beschrieben.
Nummerierungssymbole ermöglichen es, Objekte zu nummerieren und Parameter aus ihnen zu sammeln (z. B. Name, Typ usw.). Auf diese Weise ist es möglich, viele Objekte schnell zu nummerieren und die erforderlichen Texte in der Zeichnung zu platzieren.
Das CADprofi-Programm erkennt nummerierte Objekte in der
Zeichnung automatisch, wodurch im Dialogfenster die erste verfügbare
Nummerierungs
e aus dem jeweiligen Bereich
(z. B. ME – Mechanik) angezeigt wird. Mit der Schaltfläche „
“ kann die nächsthöhere Nummer ausgewählt
werden
Durch Hinzufügen verschiedener Nummernpräfixe kann der Benutzer viele nummerierte Sequenzen erstellen (z. B. eine Sequenz ohne Präfixe 1, 2, 3…., und eine zweite P1, P2, P3).
Durch Einfügen von Symbolen mit der Option „Mehrere einfügen“ werden den Symbolen Nummern mit fortlaufender Nummerierung hinzugefügt.
In den Feldern „Mark 1“ und
„Mark 2“ können Sie dem ausgewählten Symbol
beliebigen Text oder Informationen hinzufügen, die aus dem angegebenen Objekt
abgerufen werden. Die Auswahl des Informationstyps ist möglich, nachdem Sie auf
die Schaltfläche „
“ neben dem Feld geklickt
haben.

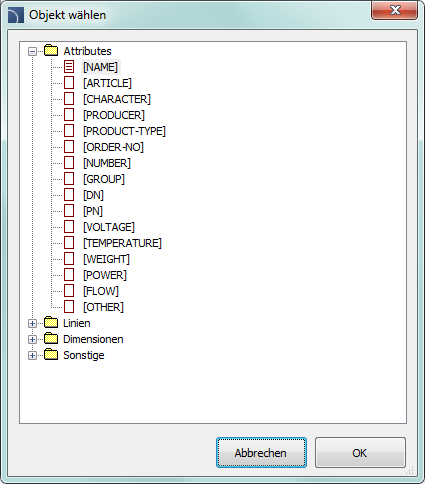

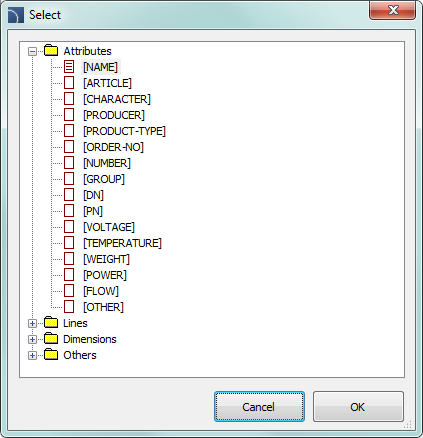

In dem neu geöffneten Fenster kann der Benutzer die folgenden Informationen auswählen:
•Attribute – angegebene Objektattributwerte.
•Linien – Linientyp oder Art der Installation.
•Abmessungen – Abmessungen, die aus dem angegebenen Objekt abgerufen wurden.
•Sonstiges – beispielsweise die Werte der Systemvariablen des CAD-Programms.
