Das CADprofi Programm enthält einen Diagrammgenerator, mit dem Sie automatisch Zeichnungen erstellen und vollständige Berechnungen für dezentrale Warmwasserbereitungssysteme durchführen können. Dieser Generator befindet sich in den Bibliotheken Uponor, Strawa und Taconova.

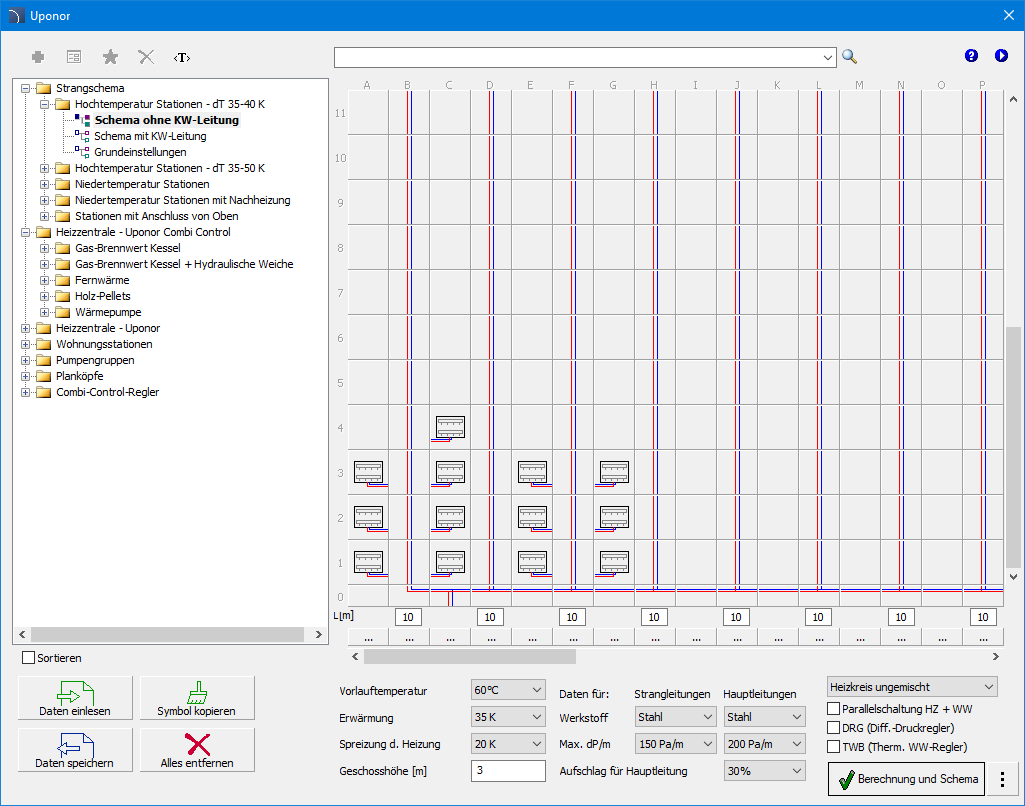

Das Hauptfenster, in dem der Benutzer bequem jedes Schema definieren kann
Programmfunktionalität:
Unbegrenzte Anzahl von Steigleitungen und Etagen.
Beliebige Anzahl von an die Steigleitungen angeschlossenen Empfängern.
Beliebige Verzweigungen im Schema mit automatischer Korrektur der Kabelführung.
Möglichkeit, den Beginn des Schemas im unteren Stockwerk oder an einem beliebigen Punkt zu definieren (z. B. im obersten Stockwerk, wenn sich dort eine Wärmequelle befindet).
Möglichkeit zur Verwendung von Wohnstationen, die für die Anforderungen von Zentralheizungen und/oder Warmwasserbereitung geeignet sind. Anstelle von Stationen können auch typische Zentralheizungsverteiler verwendet werden, an die Heizkörper oder andere Empfänger angeschlossen sind (z. B. Fußbodenheizungskreisläufe). Dank dieser Funktion kann das Programm zur Planung beliebiger Zentralheizungsanlagen verwendet werden.
Die Modi „Automatisches Ausfüllen“, „Kopieren“ und „Löschen“ ermöglichen es dem Benutzer, das Schema schnell zu definieren.
Möglichkeit, Anlagen mit „Dreileiter”-Stationen (mit gemeinsamem Rücklauf und getrennten Vorlaufleitungen für Zentralheizung und Warmwasser) zu entwerfen.
Möglichkeit, Systeme zu definieren, die aus zwei Schemata bestehen. Dies ist erforderlich, wenn eine Wärmequelle mit zwei Heizkreisen arbeitet.
Automatische Auswahl der Rohrdurchmesser.
Umfassende hydraulische Berechnungen für Zentralheizungen mit Ermittlung der endgültigen Druckverluste.
Automatische Auswahl von Umwälzpumpen und Pufferladepumpen (Wilo oder Grundfos).
Ermittlung der Spitzenleistung, der Pufferkapazität und der erforderlichen Leistung der Wärmequelle. Die Parameter einer zusätzlichen Wärmequelle (z. B. Wärmepumpen oder Sonnenkollektoren) werden berücksichtigt.
Automatische Auswahl der Hausstationen auf der Grundlage der Warmwasserkapazität oder nach Bestimmung der Art und Menge der Sanitärgeräte, die an die Station angeschlossen werden sollen.
Automatische Neuberechnung und Neuauswahl der Hausstationen bei Änderung der Betriebsparameter der Anlage (z. B. bei Änderung der Vorlauftemperatur).
Berechnung des Kaltwassersystems mit Auswahl der optimalen Rohrdurchmesser, um die Druckverluste an den verfügbaren Druck aus dem Wasserversorgungsnetz anzupassen.
Automatische Zeichnung des Schemas mit Markierungen der Rohrdurchmesser, Druckverluste und Durchflüsse.
Möglichkeit, Projekte in Dateien zu speichern, die eine spätere Bearbeitung oder die Erstellung von Installationsvarianten ermöglichen (die Struktur des Projekts wird gespeichert, nicht die dwg-Datei).
Einfügen von Tabellen mit technischen Parametern und Berechnungsergebnissen in die Zeichnung.
Erstellung von Spezifikationen mit Empfängern sowie Anzahl und Typen der Rohre (für Zentralheizungs- und Wasserinstallationen).

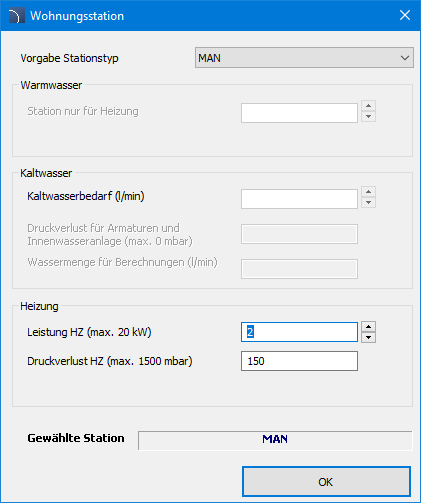

Fenster zur Auswahl der Warmwasserbereitungsstation und zur Bestimmung der Berechnungsdurchflüsse

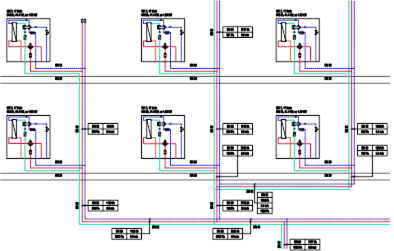

Schemaausschnitt

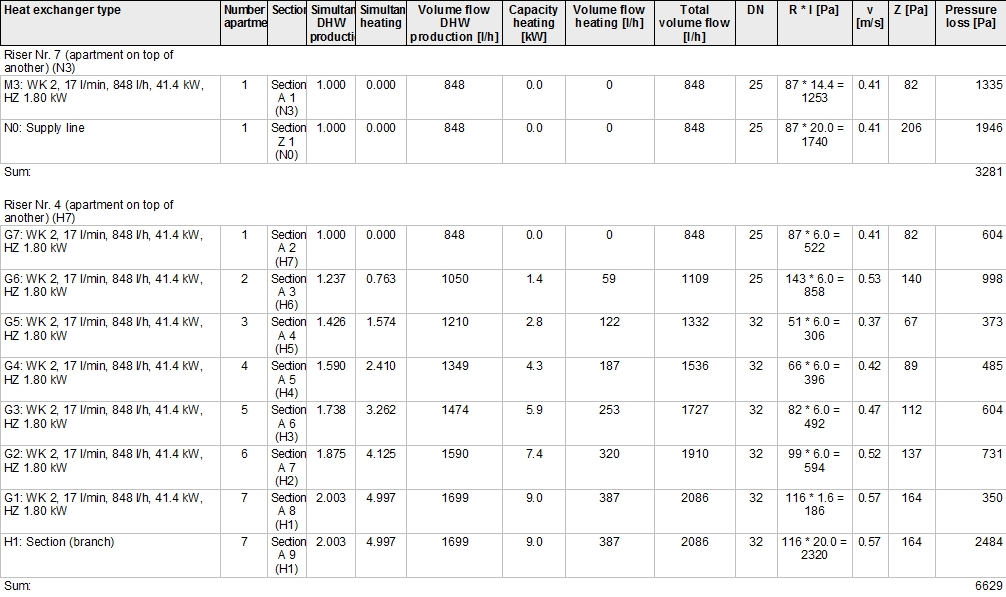

Beispielausdruck mit Zentralheizungsberechnungen
Hydraulische
Berechnungen erstellen
