Mit dem Befehl „Flansche allgemeiner Elemente“ können Sie Flansche für Kanäle und Lüftungsarmaturen mit rechteckigem Querschnitt hinzufügen oder bearbeiten.

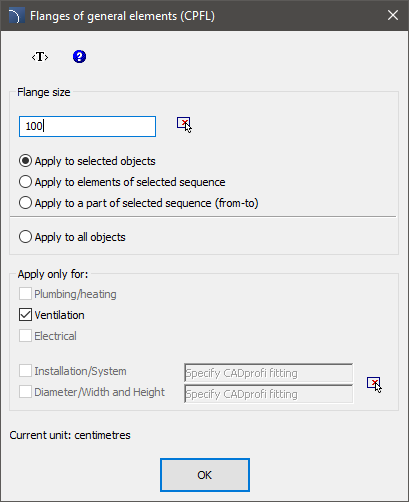

Dialogfenster „Flansche allgemeiner Elemente“
Das Dialogfenster enthält die folgenden Elemente:
Flanschgröße – bestimmt
den Flansch, der zu ausgewählten Linien hinzugefügt wird. Es ist möglich, die
Isolierungsdicke aus einem vorhandenen Element in der Zeichnung zu kopieren
(Option „Aus Beschlag kopieren“ > „
“). Um den Flansch aus den Linien zu löschen,
muss der Benutzer die Flanschgröße als „0“ angeben.
Auf ausgewählte Objekte anwenden – fügt nur Flansche für Linien hinzu, die in der Zeichnung angegeben sind.
Auf Elemente der ausgewählten Sequenz anwenden – fügt Flansche zu allen ausgewählten Elementen aus der gewählten Sequenz hinzu.
Auf einen Teil der ausgewählten Sequenz anwenden (von-bis) – Flansche zu einem ausgewählten Teil (von-bis) der gewählten Sequenz hinzufügen.
Auf alle Objekte anwenden – Flansche für alle Linien aus dem gewählten Installationstyp hinzufügen.
Nur anwenden für – Auswahl des Installationstyps, für den die Isolierungsdicke bearbeitet werden soll. Diese Optionen funktionieren sowohl mit „Auf ausgewählte Objekte anwenden”, wodurch der Benutzer Linien aus der Zeichnung auswählen kann, die zu einem bestimmten Installationstyp gehören, als auch mit „Auf alle Objekte anwenden”, wodurch der Benutzer die Isolierungsdicke für alle Linien des ausgewählten Installationstyps festlegen kann.
