Mit dem Befehl
„Schema-Ersteller-Vorlagen”
kann der

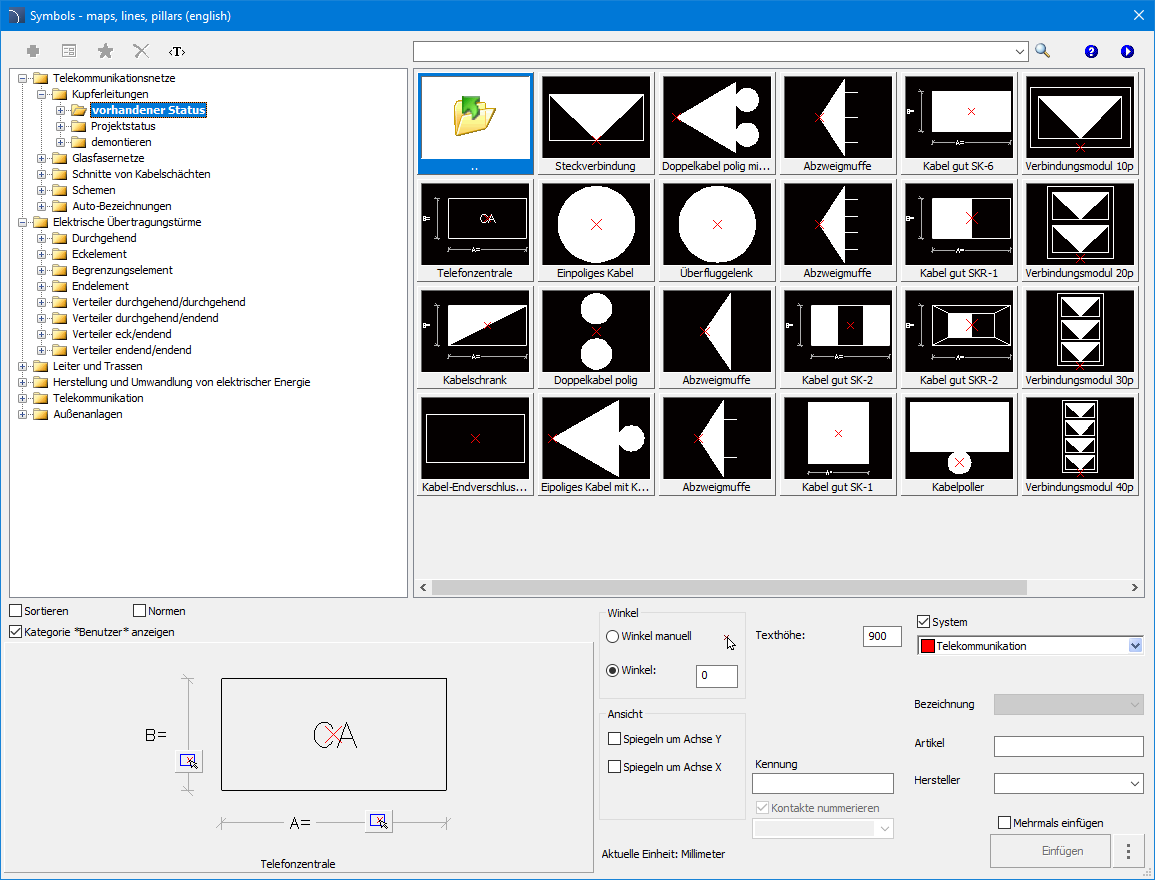

Benutzer automatisch Stromverteilungsschemata erstellen. Die Arbeit besteht
darin, Produkte aus der Symbolbibliothek auszuwählen und sie an bestimmten
Positionen auf der Matrix im Dialogfenster zu platzieren. Auf diese Weise können
Sie sehr einfach und schnell die logische Struktur der gesamten Schaltanlage
definieren, wobei Sie sich nur auf die Auswahl der Produkte konzentrieren
müssen, anstatt das Schema manuell zu zeichnen.

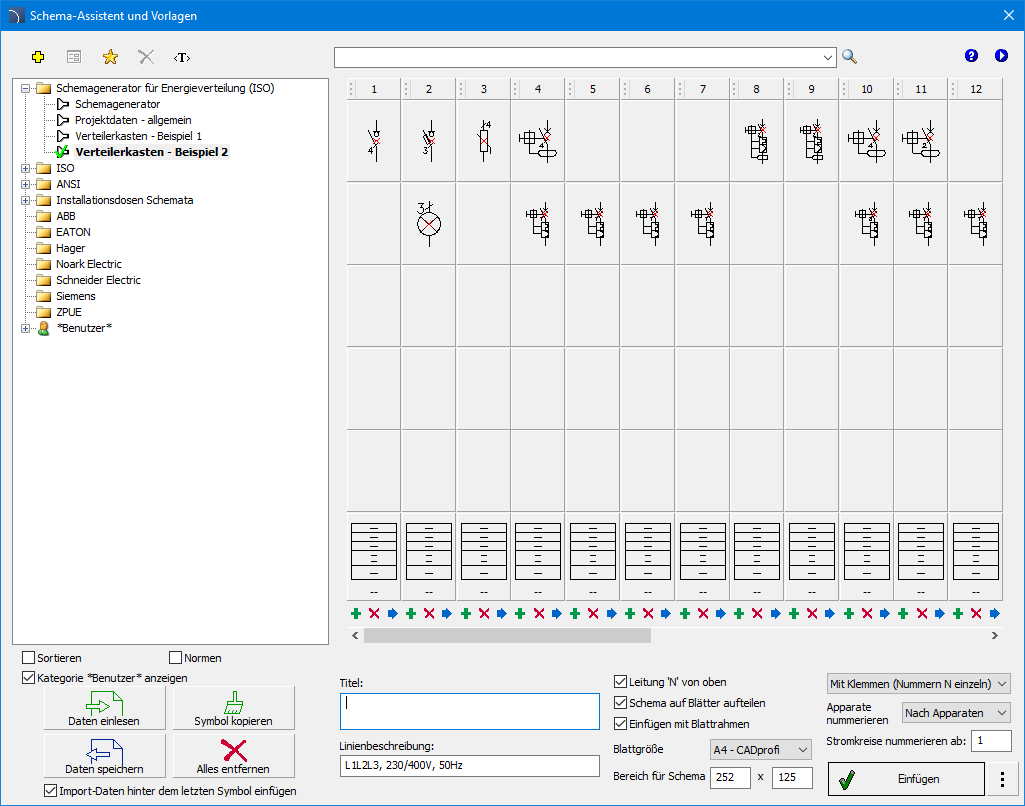

Fenster „Schemaersteller und Vorlagen“
Das Dialogfeld „Schemaersteller und Vorlagen“ enthält:
Spalte einfügen/löschen – Fügt eine leere Schaltung
vor der angegebenen Spalte der Matrix ein und ermöglicht es dem Benutzer, die
gesamte Spalte zu löschen.
Daten aus
CSV laden – Speichert alle Daten aus dem aktuellen Diagramm in einer
CSV-Datei.
Daten in
CSV speichern – lädt das Diagramm aus einer CSV-Datei.
Symbol kopieren – Aktiviert den Kopiermodus. Klicken Sie nach Auswahl des
Befehls auf die Zelle, aus der das Symbol in die nachfolgenden Zellen kopiert
werden soll. Klicken Sie zum Abschluss mit der rechten Maustaste und wählen Sie
„Kopieren beenden“.
Alle
löschen – löscht alle Informationen aus dem aktuellen Schema.
Linie „N“ von oben gezeichnet – Ändert die Art und Weise, wie die Potenziallinie „N“ gezeichnet wird.
Diagramm in Blätter unterteilen – Durch Aktivieren dieser Option wird das eingefügte Schema in Blätter der ausgewählten Größe unterteilt.
Mit Zeichnungsrahmen einfügen – Aktiviert/deaktiviert das Zeichnen eines Zeichnungsrahmens.
Blattgröße – Legt die Größe des Blattes fest, auf dem das Diagramm gezeichnet wird.
Diagrammbereich – ermöglicht es dem Benutzer, den vom Diagramm auf dem Blatt eingenommenen Bereich zu ändern.
Schaltungen nummerieren ab – Startwert für die Schaltungsnummerierung.
Bildlauf-Schaltflächen (<<, </>, >>) – Schaltflächen, mit denen der Benutzer die Ansicht nach rechts oder links scrollen kann.
|

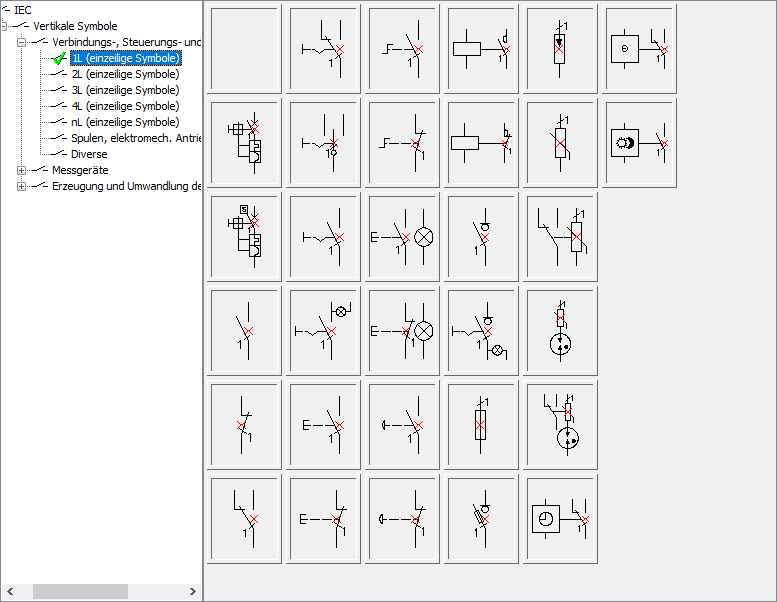

Produktauswahl – nach dem Klicken auf die ausgewählte Zelle erscheint eine Liste, in der der Benutzer das Symbol angeben und dann die gewünschten Produkte aus der Liste auswählen sollte. |
|
|
Stromkreisinformationen – Nach dem Klicken auf die untere Schaltfläche der Matrix kann der Benutzer den Namen des Stromkreises (Empfänger) und zusätzliche Parameter eingeben, wie z. B.: Leistung, Stromstärke sowie Typ und Querschnitt des Stromkabels. |
|
Mit diesem Befehl kann der Benutzer die Daten festlegen, die auf der Titelseite des Projekts angezeigt werden sollen, darunter: Projektthema, Informationen zum Investor, Kommentare, Beschreibung usw.

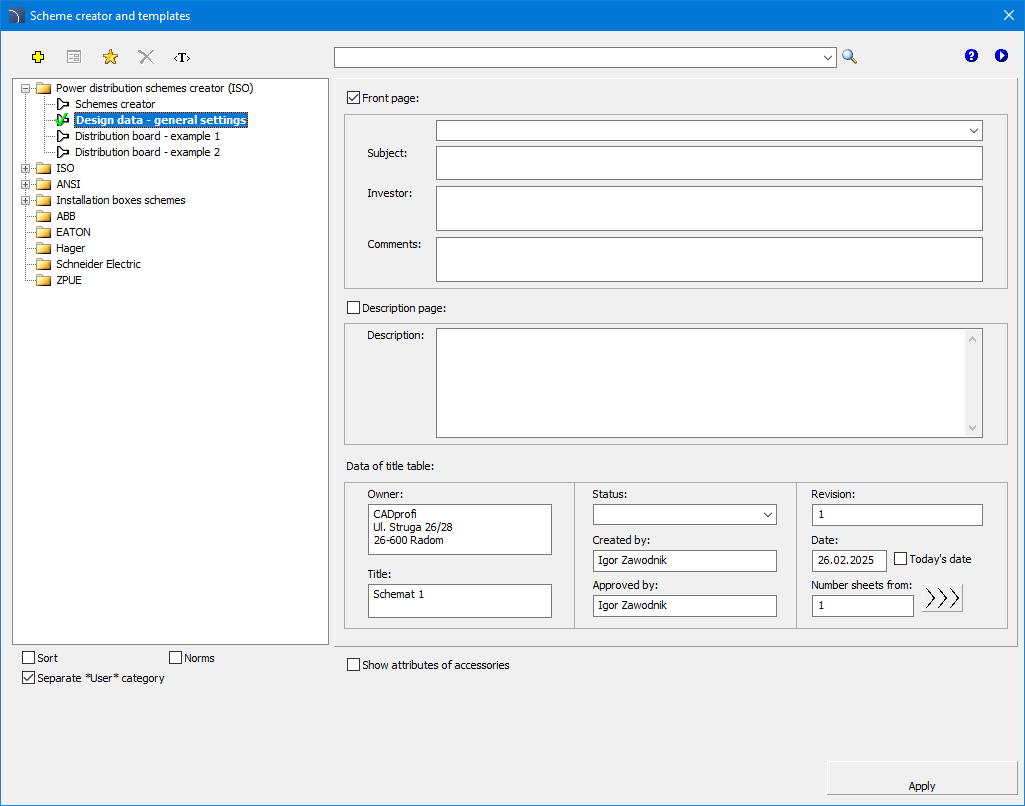

Fenster „Projektdaten“
Schaltplan-Assistent
und
Vorlagen
Mit dem Befehl „Schema-Vorlagen“ können vordefinierte Potenzial- und Schaltungslinien in das Projekt eingefügt werden, mit denen sich schnell Schemata erstellen lassen.
Die vordefinierten Linien sind sowohl an die ISO- als auch an die ANSI-Normen angepasst.

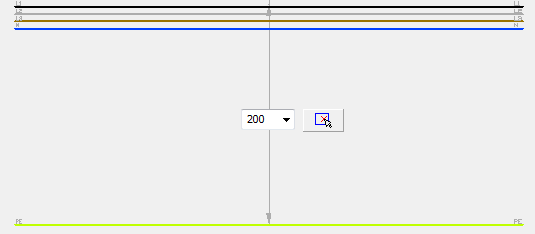

Die Leitungspotenziale sind parametrisch, wodurch es möglich ist, den Abstand zwischen den Schema-Leitungen festzulegen.

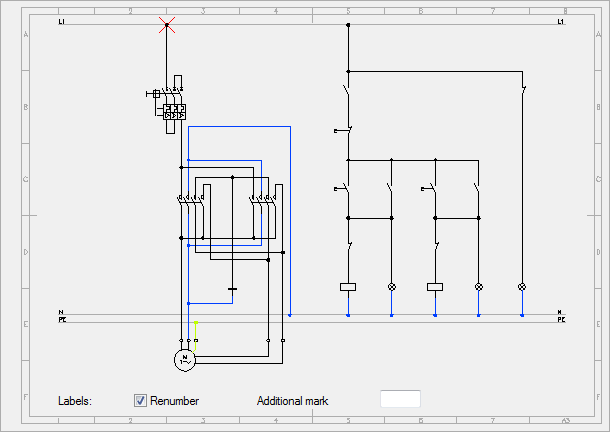

Der Befehl „Schema-Vorlagen“ enthält vordefinierte elektrische Schemata, die zur Erstellung typischer Schemata verwendet werden können. Es stehen Direktstart von 3-Phasen-Motoren, Umkehrsysteme, Stern-Dreieck-Start und viele weitere Schemata zur Verfügung.
Jedes Schema verfügt über Komponenten, die zunächst vorab nummeriert sind. Der Benutzer kann die Neunummerierung aktivieren und zusätzliche Markierungen festlegen.
Eine besondere Gruppe von Schemata sind Verteilerzentren – Stromkreise. Es sind Sätze mit mehreren Stromkreisen sowie einzelne Beleuchtungs- oder Steckdosenstromkreise verfügbar. Dank dieser Funktion kann der Benutzer sofort verschiedene Verteilerzentrumsschemata erstellen. Steckdosen- und Beleuchtungsstromkreise können für andere Arten von Stromkreisen verwendet werden ( ) – nach dem Einfügen eines solchen Stromkreises muss der Benutzer lediglich die Beschreibung und das Empfängersymbol ändern.
Beim Einfügen von Verteilerzentren werden auch Tabellen eingefügt, in denen Name, Nummer und Schaltkreisparameter angegeben werden. Um diese Daten zu bearbeiten, kann der Benutzer den Befehl „Symbole bearbeiten” oder andere Befehle zum Bearbeiten von Blockattributen verwenden.
Beispiel für ein typisches Schema mit Einfügen eines zusätzlichen Stromkreises
