Modulare und industrielle elekrtrische Geräte

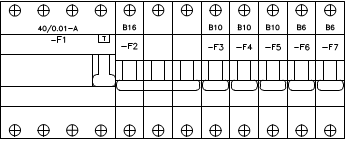

Der Befehl Modulare und industrielle elektrische Geräte enthält viele Typen von Geräten, Schützen und anderen Komponenten für elektrische Projekte. Bei allen Geräten stehen sowohl Ansichten für den Schaltschrankbau (Layouts), als auch Symbole für elektrische Schemen zur Verfügung. Beim Einfügen von Geräteansichten ist es möglich eine Liste der Objekte zum Einfügen zu erzeugen, mit der gleichzeitig mehrere Objekte in die Zeichnung eingefügt werden können.
Wenn der Nutzer Symbole einfügt, sollte er die Richtlinien und die Vorgehensweise, wie im Kapitel Symbole - IEC, NFPA) beschrieben, beachten.

Nach Einfügen einer Geräteansicht ist es möglich mit dem Befehl Weitere Ansicht einfügen) Symbole für jedes Gerät einzufügen. Es ist auch möglich, eine Geräteansicht auf Grundlage eines zuvor eingefügten Symbols zu erhalten. Mit diesem Befehl können Nutzer schnell ein Schema auf Grundlage der Schaltgeräteansicht oder umgekehrt erstellen.

Die Methoden der Arbeit mit Objekten wurden bereits in den vorherigen Kapiteln beschrieben. Der Befehl enthält folgende Elemente:

Objekte zum Einfügen – Liste mit Objekten, die in die Zeichnung eingefügt werden. Das Feld Ein neues Element in die Liste aufnehmen

fügt das Objekt der Liste zu.

Einfügeoptionen – beim Einfügen eines einzelnen Objektes kann man verschiedene Optionen nutzen. Der Schalter

erweitert die Liste der verfügbaren Einfügeoptionen:

• Einfügen (Objektstil wählen) – fügt das gewählte Objekt mit der Möglichkeit ein, die Optionen im Objektstil Dialogfenster zu ändern.

• Einfügen (mit eigenen Maßen) – fügt das gewählte Objekt mit der Möglichkeit ein, eigene Maße einzugeben. Benutzerdefinierte Maße können in eigenen Reihen erstellt und erweitert werden Erstellen und Erweitern von Benutzer-Produktreihen).

Einfügen mehrerer Objekte (Liste der Objekte zum Einfügen)

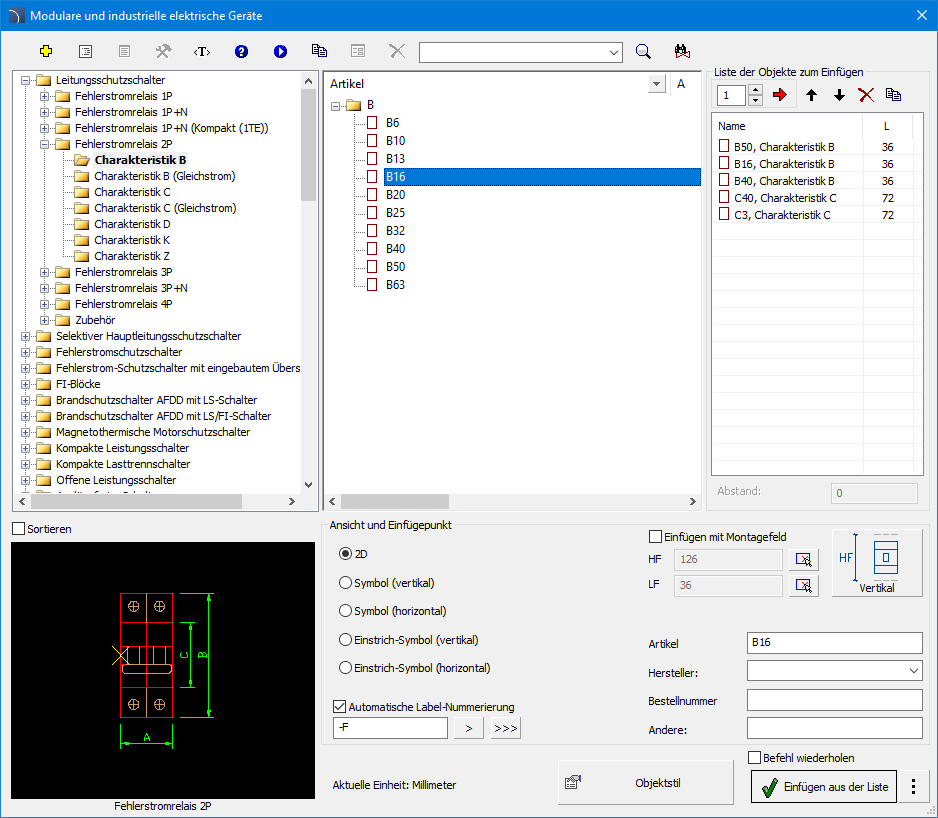

1. Start des Befehls Modulare und industrielle eleketrische Geräte .

2. Wählen Sie im Dialogfenster die entsprechende Kategorie.

3. In der detaillierten Liste werden die verfügbaren Gerätetypen angezeigt.

4. (Optional) Doppelklick auf eine Typenreihe zum Erweitern der Anzeige des Inhalts. Um alle Typen einer Reihe anzuzeigen klicken Sie die rechte Maustaste und wählen Sie vom Kontextmenü die geeignete Option (Alle anzeigen).

5. (Optional Ändern Sie die Ansicht für das gewählte Element.

6. (Optional) Ändern Sie die Einstellungen im Objektstil.

7. Wählen Sie ein Element mit Doppelklick oder wählen Sie es und klicken Sie auf die Schaltfläche Ein neues Element in die Liste aufnehmen .

8. Fahren Sie fort mit dem Füllen der Liste durch Wiederholung der Schritte 2 - 7.

9. (Optional) Ordnen Sie die Liste mit Hilfe der Schalter Kopieren , Löschen
Nach untern verschieben oder Nach oben verschieben .

10. Geben Sie Bezeichnung und Nummer des ersten Gerätes an. Die weiteren Geräte werden mit fortlaufenden Nummern eingefügt.

11. Klicken Sie auf OK oder Einfügen aus der Liste um die Objekte in die Zeichnung einzufügen.

12. Geben Sie den Einfügepunkt und Drehwinkel der Objekte an.
